Inspection du profil des cordons de soudure avec le profileur laser 2D/3D RF627Smart-Weld
{{{sourceTextContent.subTitle}}}
Inspection du profil des cordons de soudure avec le profileur laser 2D/3D RF627Smart-Weld
{{{sourceTextContent.description}}}
Nous avons considérablement élargi les capacités de notre système laser populaire pour l'automatisation du soudage robotisé. Outre les fonctions de détection et de suivi, le système peut désormais contrôler les paramètres géométriques du cordon de soudure.
Pour permettre cette nouvelle fonctionnalité, un bloc intelligent unifié "Inspection du cordon de soudure" a été ajouté au logiciel du scanner.
Ce bloc comprend des outils pour
- décrire la géométrie des différents types de soudure ;
- définir les seuils de tolérance ;
- le traitement des données en temps réel ;
- l'accumulation des données d'inspection et la génération de rapports détaillés sur la base des résultats collectés.
Comme toujours, toutes les analyses sont effectuées directement dans le scanner, sur la base d'un algorithme défini par l'utilisateur et construit sous la forme d'un flux de travail graphique.

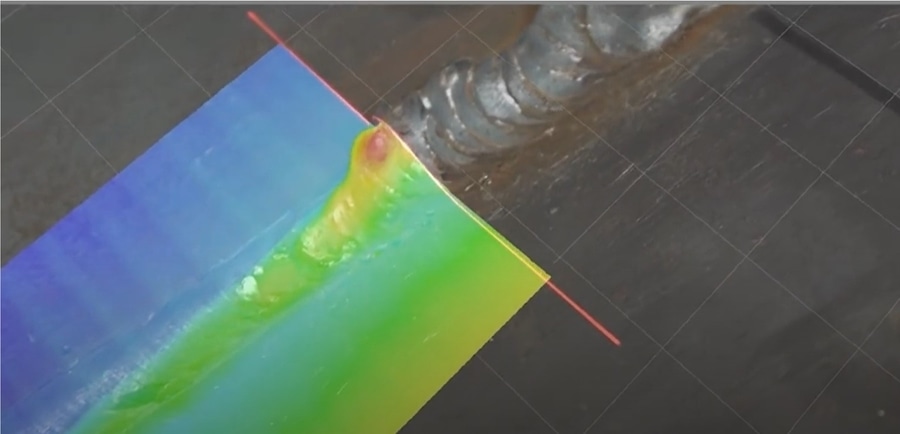

Le profileur laser est monté sur la bride du robot ou sur un système de positionnement par coordonnées. Pendant qu'il se déplace le long du cordon de soudure, chaque profil capturé par le scanner est traité en temps réel selon l'algorithme défini par le graphique. Le système détermine les paramètres géométriques clés, les compare aux tolérances spécifiées et génère un rapport de contrôle.
