Système à trois capteurs pour la mesure de trous de petit diamètre
{{{sourceTextContent.subTitle}}}
Système à trois capteurs pour la mesure de trous de petit diamètre
{{{sourceTextContent.description}}}

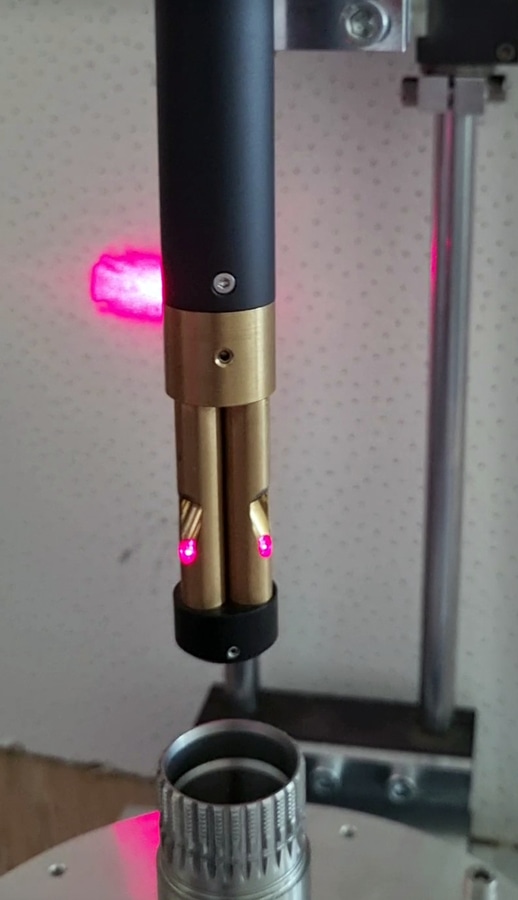

Ce projet s'inscrit dans la continuité de nos travaux visant à résoudre les problèmes de mesure d'identification les plus répandus. La nouvelle tête de mesure sans contact est conçue pour mesurer avec une grande précision les trous de petit diamètre. La tête est un assemblage de trois capteurs de la série RF609 situés autour de la circonférence dans un boîtier à un angle de 120 degrés pour chacun d'eux. C'est cette solution qui nous a permis d'obtenir une précision de l'ordre du micron, une reproductibilité de l'ordre du submicron et une vitesse de mesure élevée.
Caractéristiques techniques :
- Plage de mesure du diamètre intérieur, mm : 21...27
- Précision de la mesure d'identification, mm : ±0,002
- Vitesse de mesure, ID par seconde : 2000
- Profondeur de mesure : sur demande
La tête de mesure développée est utilisée avec succès par nos clients pour automatiser la mesure du diamètre intérieur des bagues. Les spécifications du capteur peuvent être modifiées sur demande.
