La forme correcte des surfaces est une garantie de la qualité et de la fiabilité des essieux. Comme l'axe a une forme assez complexe de surfaces intérieures et extérieures et que la surface intérieure est difficile à atteindre, les fabricants sont obligés d'utiliser des méthodes de contrôle destructif très coûteuses.

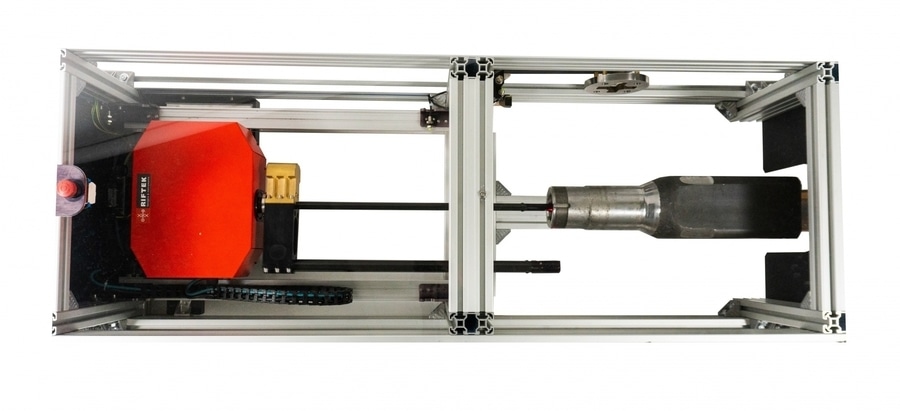

Pour résoudre ce problème, nous avons proposé un système de balayage laser basé sur des capteurs laser rotatifs. Le système contient deux capteurs de triangulation, placés à l'extrémité de longues tiges avec possibilité de translation linéaire et de rotation autour de l'axe du capteur de la surface intérieure.

Les caractéristiques distinctives du système sont les suivantes

- Capteur de surface interne TWIN (un faisceau laser - deux capteurs laser avec des portées adjacentes) dans un très petit boîtier (15 mm de diamètre). Cette solution permet d'obtenir une précision deux fois supérieure à celle des capteurs standard.
- Les longues tiges qui portent les capteurs sont en carbone renforcé, ce qui garantit la stabilité de la température et la résistance aux vibrations.

Le programme contrôle l'étalonnage du système et le processus de numérisation, crée des modèles 3D des deux surfaces en temps réel, compare le modèle résultant avec le modèle idéal et permet de mesurer les paramètres géométriques à n'importe quelle section de l'essieu.
