Système laser pour la mesure de l'épaisseur des tissus biologiques et la découpe

{{{sourceTextContent.subTitle}}}

L'un des indicateurs les plus importants de la qualité du tissu biologique (péricarde) utilisé pour la création de prothèses de valves cardiaques et de vaisseaux sanguins est l'uniformité de son épaisseur.

{{{sourceTextContent.description}}}

L'un des indicateurs les plus importants de la qualité du tissu biologique (péricarde) utilisé pour la création de prothèses de valves cardiaques et de vaisseaux sanguins est l'uniformité de son épaisseur.

Par conséquent, la mesure de l'épaisseur du tissu avant la découpe est une étape primordiale dans la création de prothèses de haute qualité. Une autre étape importante est la sélection des zones où l'épaisseur est la plus homogène possible et la dernière étape est la découpe laser de précision du tissu selon les modèles donnés, placés sur les zones d'épaisseur uniforme.

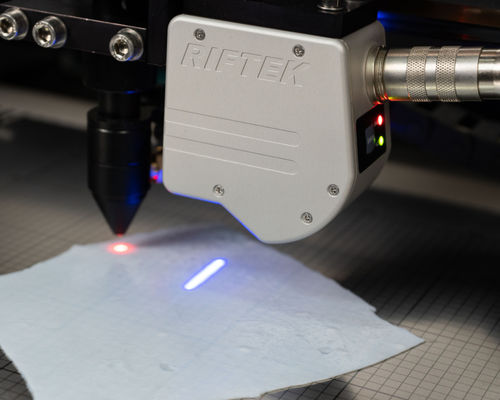

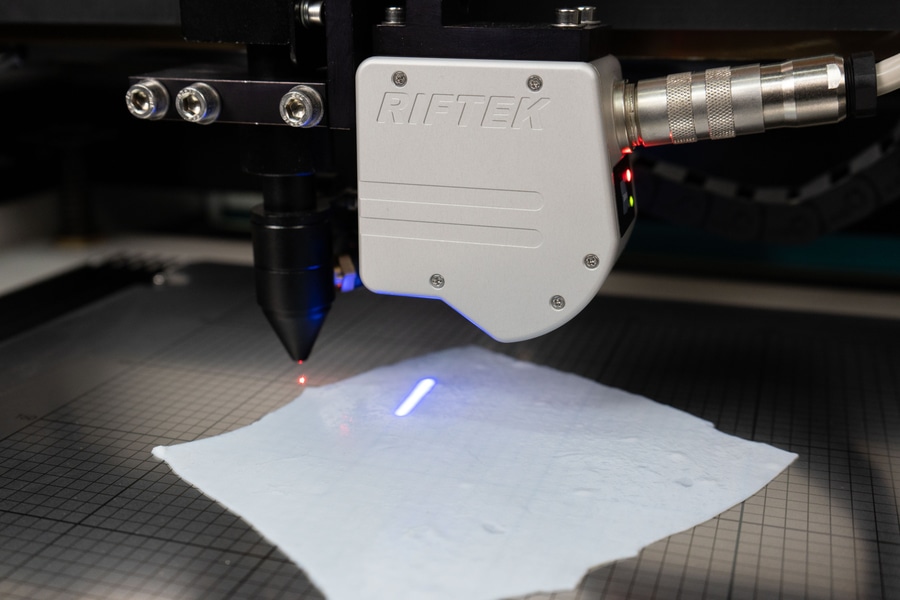

Notre nouveau système exécute automatiquement toutes ces étapes. La machine de découpe laser (gravure) CNC est l'élément de base du système. Nous avons placé le scanner laser 2D RF627.Blue-25/10-8/11 sur le système de translation XY de la CNC, près de la lentille du laser de découpe, et nous avons développé un logiciel spécial pour contrôler l'ensemble du système.

Le travail avec le système est divisé en plusieurs étapes :

- Étalonnage. À ce stade, la surface de la plaque de l'objet est scannée au laser et une carte de ses hauteurs est collectée dans le système de coordonnées du scanner.
- Mesure de l'épaisseur du tissu et établissement d'une carte de ses hauteurs. À ce stade, la surface du tissu biologique placé sur la plaque d'objet est scannée. L'épaisseur du tissu est calculée comme la différence entre les hauteurs de la surface du tissu et de la plaque d'objet.
- Le logiciel place les modèles de prothèses sélectionnés dans la base de données sur la carte des hauteurs du tissu.
- Découpe au laser du matériau en fonction de l'emplacement des modèles.
