Système laser pour contrôler l'épaisseur des feuilles de caoutchouc pendant le calandrage

{{{sourceTextContent.subTitle}}}

L'uniformité de l'épaisseur de la feuille de caoutchouc utilisée dans la production de pneus de voiture est un indicateur important pour l'obtention d'un produit final de qualité.

{{{sourceTextContent.description}}}

L'uniformité de l'épaisseur de la feuille de caoutchouc utilisée dans la production de pneus de voiture est un indicateur important pour l'obtention d'un produit final de qualité.

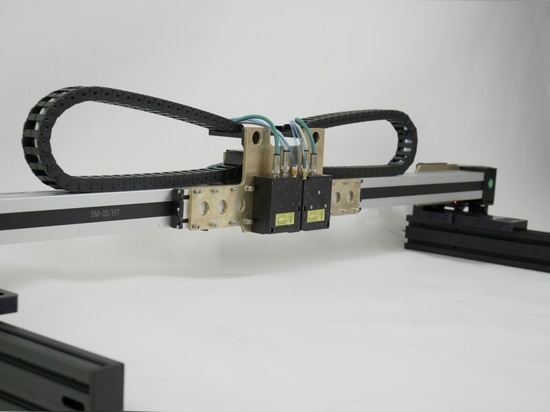

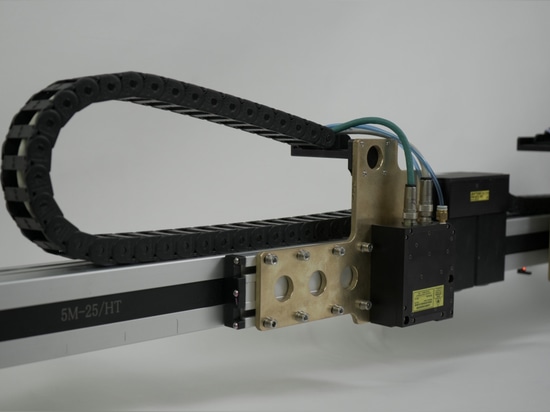

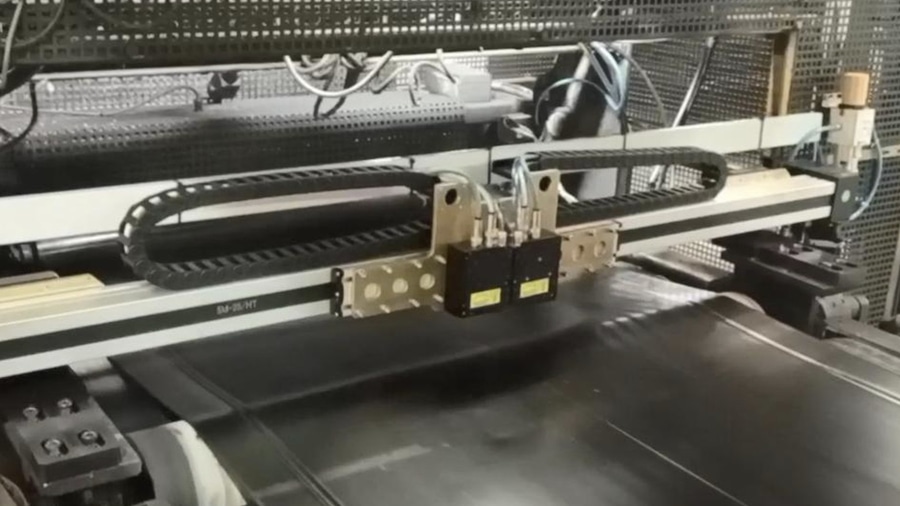

Le système développé résout la question du contrôle en temps réel de l'épaisseur du caoutchouc. Le système est placé au-dessus de l'arbre de la calandre avec une feuille de caoutchouc contrôlée et contient deux modules de mouvement linéaire qui portent deux capteurs laser à triangulation. Le système comprend également une armoire de commande basée sur un ordinateur industriel à panneau et le logiciel approprié avec un grand nombre de fonctions différentes.

Les mesures de l'épaisseur du matériau de la feuille sont effectuées comme suit : en fonction des exigences relatives à la position des lignes de contrôle, les capteurs sont installés dans les positions requises le long du rouleau.

Lorsque le matériau est déplacé, les capteurs mesurent la distance à sa surface, les valeurs obtenues sont transmises à l'ordinateur, où l'épaisseur du matériau est calculée comme la différence entre les distances au matériau et au rouleau (valeurs d'étalonnage).

L'une des caractéristiques du caoutchouc est sa surface noire et brillante, mais nos capteurs RF603 résolvent avec succès le problème du contrôle de l'épaisseur. De plus, pour augmenter la stabilité des capteurs dans des conditions de vapeur d'eau, nous utilisons des lasers IR d'une longueur d'onde de 808 nm.
