Système automoteur d'inspection du diamètre interne des conduites

{{{sourceTextContent.subTitle}}}

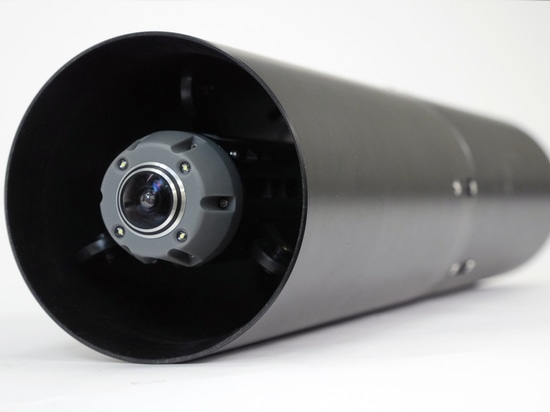

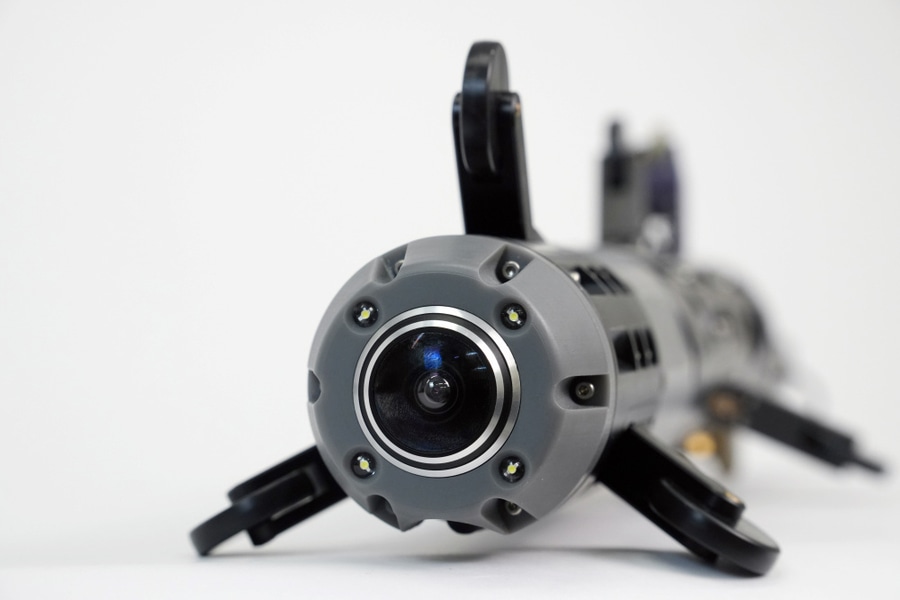

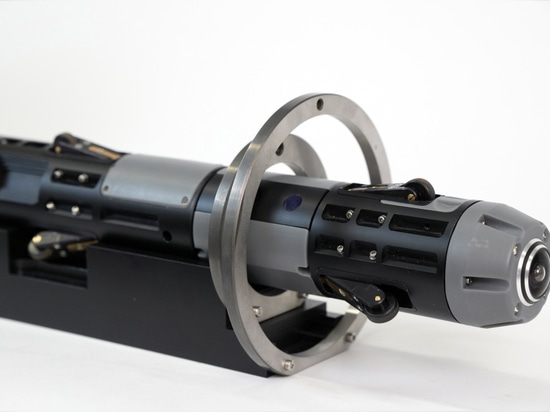

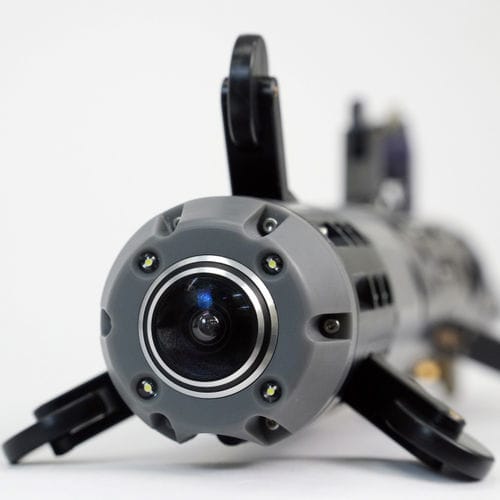

Nous continuons à améliorer et à élargir notre gamme d'instruments de mesure des diamètres internes. La conception d'un nouveau système de mesure du diamètre intérieur des tuyaux est illustrée ci-dessous.

{{{sourceTextContent.description}}}

Nous continuons à améliorer et à élargir notre gamme d'instruments de mesure des diamètres internes. La conception d'un nouveau système de mesure du diamètre intérieur des tuyaux est illustrée ci-dessous.

Le module est placé à l'intérieur du tube, la distance entre les sections mesurées est spécifiée dans le programme de contrôle. Le module se déplace séquentiellement jusqu'aux positions de contrôle requises. Des capteurs laser rotatifs mesurent la distance par rapport à la surface du tuyau. Les coordonnées polaires de la surface (la distance par rapport à l'axe de rotation mesurée par les capteurs et l'angle de rotation correspondant) sont transmises au PC. Les images de la surface intérieure sont accumulées sur une carte mémoire, puis transférées vers un ordinateur.

Le programme contrôle l'étalonnage du système et le processus de numérisation, crée un modèle 3D de la surface en temps réel, compare le modèle résultant avec le modèle idéal, permet de mesurer l'usure et les paramètres géométriques à n'importe quelle section transversale du tube.
