Quels sont les différents types de capteurs infrarouges ?

{{{sourceTextContent.subTitle}}}

Introduction des différents types de capteurs IR, y compris les principes de fonctionnement, la composition des matériaux et les performances dans diverses applications.

{{{sourceTextContent.description}}}

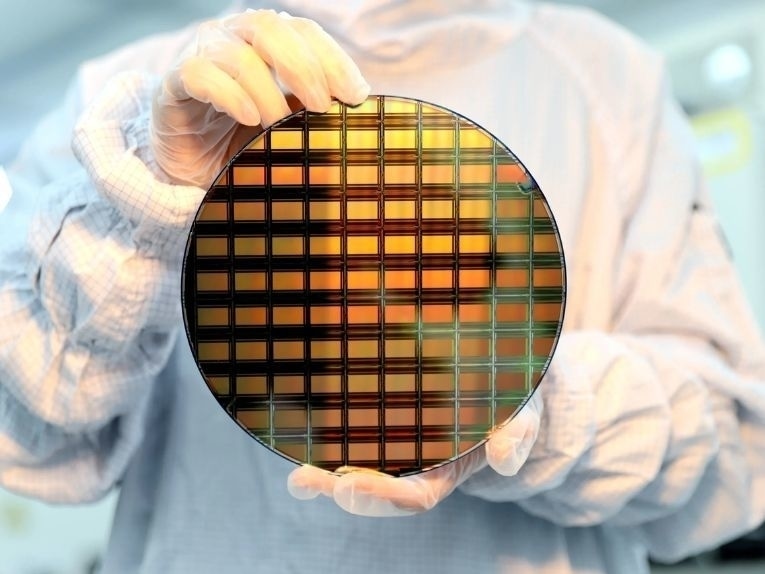

Alors que la technologie infrarouge continue d'évoluer, les capteurs infrarouges - les composants essentiels des systèmes infrarouges - ont été largement utilisés dans la surveillance de la sécurité, l'inspection industrielle et les diagnostics médicaux. Ces capteurs peuvent convertir le rayonnement infrarouge invisible en signaux électriques mesurables, donnant ainsi à l'homme une paire d'yeux pour voir la température.
Cependant, il existe différents types de capteurs IR, chacun présentant des caractéristiques distinctes en termes de principes de fonctionnement, de composition des matériaux et de performances dans diverses applications. Pour aider les lecteurs à mieux comprendre le domaine de la détection infrarouge, cet article explique les types de capteurs infrarouges, en se concentrant sur les capteurs infrarouges photoniques et les capteurs infrarouges thermiques. Nous explorerons leurs principes de base, leurs matériaux clés et les avantages de leurs applications afin de fournir un guide complet des types de technologie d'imagerie thermique.

1.Qu'est-ce que le rayonnement infrarouge ?
Avant de se plonger dans les différents types de capteurs infrarouges, il est essentiel de comprendre ce qu'est le rayonnement infrarouge. Le rayonnement infrarouge est un type d'onde électromagnétique situé entre la lumière visible et les micro-ondes sur le spectre électromagnétique. Comme les ondes radio, la lumière visible et les rayons X, il appartient à la catégorie plus large des ondes électromagnétiques. Comme sa longueur d'onde se situe juste au-delà de l'extrémité rouge du spectre de la lumière visible, on l'appelle "infrarouge" (IR).
Le rayonnement infrarouge couvre une large gamme de longueurs d'onde - d'environ 0,8 à 1 000 micromètres - et constitue un vecteur d'information essentiel. Dans la technologie de détection infrarouge, le spectre IR est généralement divisé en infrarouge proche (NIR), infrarouge moyen (MIR), infrarouge lointain (FIR) et infrarouge extrême, en fonction de la façon dont il se propage dans l'atmosphère terrestre.
Le rayonnement infrarouge est porteur d'une multitude d'informations physiques qui nous aident à mieux comprendre le monde qui nous entoure. Cependant, comme l'œil humain ne peut pas percevoir directement le rayonnement infrarouge, nous avons recours à des dispositifs spécialisés, appelés capteurs infrarouges ou détecteurs infrarouges, pour convertir ce rayonnement invisible en signaux électriques mesurables. Cela permet d'observer et d'appliquer la technologie de détection infrarouge dans différents domaines.

2.Classification et principes de fonctionnement des capteurs infrarouges
Les capteurs infrarouges sont les composants essentiels des systèmes de détection et d'imagerie infrarouges. Comme il existe une grande variété de capteurs infrarouges, il y a plusieurs façons de les classer en fonction de différents critères :
-Selon la longueur d'onde de réponse : capteurs pour le proche infrarouge, l'infrarouge moyen, l'infrarouge lointain et l'infrarouge extrême
-selon la température de fonctionnement : capteurs infrarouges refroidis par cryogénie et non refroidis
-Structure : détecteurs à élément unique, détecteurs à réseau linéaire et détecteurs à réseau à plan focal
-selon le mécanisme de détection : capteurs infrarouges de type photonique et capteurs infrarouges de type thermique
Dans cette section, nous nous attacherons à expliquer les principes de fonctionnement et les caractéristiques d'application des capteurs infrarouges à photons et des capteurs infrarouges thermiques, deux des types de capteurs IR les plus importants.

2.1 Capteurs infrarouges à photons
Les capteurs infrarouges à photons sont des dispositifs qui convertissent les signaux lumineux entrants en signaux électriques en se basant sur l'effet photoélectrique des matériaux. Les propriétés électriques d'un matériau sont principalement déterminées par le mouvement de ses électrons. Lorsque les photons infrarouges touchent la surface du matériau, ils excitent les électrons, ce qui modifie le comportement électrique du matériau. C'est ce qu'on appelle l'effet photoélectrique.

1. Capteurs infrarouges photoconducteurs
Ces capteurs fonctionnent sur la base de l'effet photoconducteur. Certains matériaux semi-conducteurs présentent des changements significatifs de conductivité électrique lorsqu'ils sont exposés à un rayonnement infrarouge. Les détecteurs infrarouges fabriqués à partir de ces matériaux sont appelés capteurs infrarouges photoconducteurs.

Les matériaux les plus courants sont les suivants
-le sulfure de plomb (PbS)
-le séléniure de plomb (PbSe)
-l'antimoniure d'indium (InSb)
-le tellurure de mercure et de cadmium (Hg₁₋ₓCdₓTe)
-Germanium dopé (Ge)

Les capteurs IR photoconducteurs ont une réponse retardée en raison du phénomène de relaxation, où la conductivité met du temps à se stabiliser après le début du rayonnement et à se rétablir lorsqu'il s'arrête. La vitesse de réponse est donc plus lente que celle d'autres méthodes de détection IR.

2. Capteurs infrarouges photovoltaïques
Les capteurs IR photovoltaïques fonctionnent sur la base de l'effet photovoltaïque. Lorsqu'un matériau présente un champ électrique interne, les paires électron-trou générées par l'absorption des photons ont tendance à se déplacer dans des directions opposées, ce qui crée une différence de tension. Cette tension peut être mesurée sous la forme d'un signal électrique si un circuit externe est connecté.

Matériaux couramment utilisés :
-arséniure d'indium (InAs)
-Tellurure de mercure et de cadmium (Hg₁₋ₓCdₓTe)
-Antimoniure d'indium (InSb)

Par rapport aux types photoconducteurs, les capteurs IR photovoltaïques offrent généralement des vitesses de réponse plus rapides et conviennent mieux aux applications de détection à grande vitesse, étant donné que l'effet photovoltaïque est un processus de porteurs minoritaires.

3. Capteurs infrarouges photoémissifs
Les capteurs IR photoémissifs utilisent l'effet de photoémission. Lorsque des photons de fréquence vvv frappent la surface d'un solide, les électrons peuvent absorber l'énergie (hv) et gagner suffisamment d'énergie cinétique pour surmonter la barrière de potentiel de surface, s'échappant dans le vide sous forme de photoélectrons.
Bien que les capteurs de type photonique offrent des avantages tels qu'une réponse rapide, une taille compacte, une grande fiabilité et une forte adaptabilité, ils sont sensibles au bruit thermique. À température ambiante, les électrons excités thermiquement peuvent augmenter le courant d'obscurité et dégrader les performances. Par conséquent, ces capteurs nécessitent souvent un refroidissement cryogénique pour fonctionner de manière optimale, ce qui augmente le coût et la complexité du système.
Malgré cela, les capteurs infrarouges photoémissifs restent largement utilisés dans les applications haut de gamme en raison de leur sensibilité et de leur vitesse de réponse exceptionnelles, ce qui les rend idéaux pour les technologies d'imagerie thermique avancées.

2. 2 Capteurs infrarouges thermiques
Contrairement aux capteurs IR de type photonique, qui convertissent directement l'énergie des photons en photoélectrons via l'effet photoélectrique, les capteurs infrarouges thermiques s'appuient sur les effets thermiques du rayonnement infrarouge. Ils détectent l'énergie infrarouge par le biais des changements de température et de sa conversion en d'autres quantités physiques. Il existe trois principaux types de capteurs thermiques à infrarouge : les capteurs pyroélectriques à infrarouge, les capteurs à infrarouge à thermopile et les capteurs à infrarouge à microbolomètre. Parmi eux, les microbolomètres sont le type le plus rapidement développé et le plus prometteur, offrant d'excellentes performances dans les technologies modernes d'imagerie thermique.

1. Capteurs infrarouges pyroélectriques
Certains matériaux cristallins, tels que le sulfate de triglycine (TGS) et le titanate de baryum strontium (BST), présentent un effet pyroélectrique. Lorsque ces matériaux sont coupés en tranches selon des axes spécifiques et pris en sandwich entre des électrodes pour former un condensateur, tout changement de température dans le cristal provoque l'apparition d'une tension à travers le condensateur. Ce phénomène est dû à la polarisation spontanée et au déplacement des charges de surface déclenchés par les variations de température.
Les matériaux pyroélectriques se répartissent en trois catégories : les monocristaux, les céramiques et les couches minces. Parmi eux, les matériaux céramiques BST sont largement utilisés grâce à leur processus de fabrication éprouvé et à leurs excellentes performances.
Les capteurs IR pyroélectriques offrent une large réponse spectrale, un fonctionnement stable à température ambiante, une vitesse de réponse rapide, un faible bruit et des circuits de lecture relativement simples. Toutefois, comme ils nécessitent un hacheur mécanique pour moduler le rayonnement entrant, les systèmes d'imagerie basés sur des capteurs pyroélectriques ont tendance à être plus complexes que ceux qui utilisent des thermopiles ou des microbolomètres.

2. Capteurs infrarouges à thermopile
Les capteurs infrarouges à thermopile fonctionnent sur la base de l'effet Seebeck, un phénomène thermoélectrique dans lequel une tension est générée en raison d'une différence de température entre deux jonctions constituées de conducteurs ou de semi-conducteurs dissemblables. Lorsqu'une extrémité du thermocouple est chauffée par un rayonnement infrarouge et que l'autre reste froide, le gradient thermique qui en résulte entraîne des porteurs de charge, créant une tension mesurable entre les deux extrémités ouvertes.
Bien que les capteurs IR à thermopile soient simples et fiables, ils ont généralement une sensibilité plus faible et des vitesses de réponse plus lentes que les autres détecteurs thermiques infrarouges, ce qui limite leur compétitivité dans les applications à haute performance.

3. Capteurs infrarouges à microbolomètre
Les microbolomètres (également appelés détecteurs thermiques résistifs) détectent le rayonnement infrarouge en se basant sur les changements de résistance des matériaux thermosensibles en fonction de la température. Ces matériaux sont généralement fabriqués sous forme de films minces. Alors que les films métalliques ont de faibles coefficients de résistance à la température (TCR) et sont principalement utilisés dans les premiers prototypes, les films semi-conducteurs tels que l'oxyde de vanadium (VOx) et le silicium amorphe (a-Si) offrent des TCR plus élevés et sont devenus courants dans la fabrication des microbolomètres.
Les matrices plan focal infrarouge non refroidies à haute performance (IR FPA) sont principalement basées sur les technologies pyroélectriques et microbolométriques. Par rapport aux capteurs pyroélectriques, les microbolomètres offrent plusieurs avantages :
-plus faciles à produire en masse et à intégrer
-coûts de fabrication plus faibles
-Durée de vie plus longue
-Réduction du flou et de l'image fantôme de l'image
-Temps de réponse plus rapide
-Gamme dynamique plus large
-Sensibilité thermique plus élevée
Par conséquent, les microbolomètres sont devenus le choix privilégié dans de nombreuses applications d'imagerie thermique qui nécessitent une détection infrarouge précise et efficace.

3. Capteurs infrarouges photoniques et thermiques
Lorsque l'on compare les différents types de capteurs infrarouges, les capteurs infrarouges à photons et les capteurs infrarouges thermiques présentent chacun des caractéristiques et des avantages d'application distincts.

**Capteurs infrarouges à photons
Les détecteurs à photons sont très sensibles à la température de fonctionnement et à la longueur d'onde. Leurs principales caractéristiques sont les suivantes
1.La performance de détection dépend fortement de la température de fonctionnement - l'abaissement de la température du capteur améliore considérablement sa capacité de détection.
2.Le taux de détection augmente lorsque la longueur d'onde diminue - à température égale, des longueurs d'onde plus courtes entraînent une plus grande sensibilité du détecteur.
Par conséquent, les capteurs infrarouges de type photon sont largement utilisés dans les systèmes infrarouges refroidis à haute performance, en particulier dans les domaines de l'infrarouge à ondes moyennes (MWIR) et de l'infrarouge à ondes longues (LWIR), ainsi que dans certaines applications infrarouges à ondes courtes (SWIR) à haute performance, qu'elles soient refroidies ou non refroidies.

**Capteurs infrarouges thermiques
En revanche, les capteurs infrarouges thermiques présentent une détectivité relativement plate sur différentes longueurs d'onde et réagissent lentement aux changements de température. Leurs principales caractéristiques sont les suivantes
1.La détectivité est stable sur une large gamme de longueurs d'onde, ce qui signifie que les performances ne fluctuent pas de manière significative en fonction de la longueur d'onde.
2.Faible sensibilité aux variations de température, ce qui signifie que le refroidissement n'a qu'un impact minimal sur les performances.
Ces caractéristiques rendent les détecteurs thermiques particulièrement avantageux dans les applications infrarouges à ondes longues non refroidies, où la stabilité, la simplicité et la rentabilité sont des priorités.

En résumé, les capteurs infrarouges à photons excellent dans les applications de précision haut de gamme en raison de leur réponse rapide et de leur sensibilité élevée, mais ils nécessitent généralement un refroidissement et leur coût est plus élevé. En revanche, les capteurs infrarouges thermiques sont idéaux pour les déploiements à grande échelle et rentables, car ils ont une longue durée de vie, ne nécessitent pas de refroidissement et offrent des performances stables, ce qui les rend bien adaptés aux marchés civils, industriels et grand public.

4.Produits recommandés par Raythink
Pour les utilisateurs à la recherche de solutions de surveillance infrarouge fiables, rentables et sans entretien, nous recommandons vivement notre gamme d'appareils d'imagerie thermique non refroidis. Ces produits utilisent une technologie avancée de capteurs thermiques infrarouges et sont idéaux pour diverses applications industrielles, de sécurité et de surveillance.

**Caméra panoramique infrarouge silencieuse de la série W-U6
-Conçue pour la prévention des incendies de forêt et la surveillance des périmètres
-Système double d'imagerie thermique et de lumière visible
-Système d'imagerie thermique et à lumière visible double - AI-ISP alimenté par le NPU pour des performances accrues en faible luminosité
-Détection intelligente des personnes, des véhicules, des navires, de la fumée et des incendies

*caméra tourelle à double spectre *FC125T
-Combine l'imagerie thermique infrarouge et la lumière visible HD
-Détecteur thermique infrarouge passif avancé
-Fonctions de liaison d'alarme multiples pour des alertes en temps réel
-Fonction AI-ISP alimentée par un processeur pour des performances accrues dans des conditions de faible luminosité
-Détection intelligente des personnes, des véhicules, des navires, de la fumée et des incendies
-Algorithmes de détection de fumée et d'incendie intégrés
-Capacités d'analyse comportementale doublement spectrale

*caméra dôme rapide à double spectre *PD464T
-Résolution thermique 640×512 avec objectif motorisé de 50 mm
-Caméra à lumière visible avec zoom optique 37× intégré
-Conception PTZ à grande vitesse pour une surveillance rapide et à longue portée
-Algorithmes intelligents intégrés pour la classification et la reconnaissance des objets

** Caméra PTZ multi-spectre de la série PC5
-Conçue pour la prévention des incendies de forêt et la surveillance des périmètres
-Système d'imagerie thermique et de lumière visible double (objectif thermique jusqu'à 150 mm)
-Télémètre laser et éclairage laser en option
-Reconnaissance intelligente des personnes, des véhicules, des bateaux, de la fumée et des points d'incendie

5.Conclusion
Raythink se consacre à l'avancement des technologies de vision nocturne infrarouge, de mesure de la température infrarouge, d'imagerie des gaz et de détection laser. Grâce à notre engagement en faveur de l'innovation, nous fournissons à nos clients du monde entier des composants professionnels de détection infrarouge et laser, des systèmes complets, des plates-formes logicielles et des solutions industrielles intelligentes.
Notre gamme complète de produits est largement utilisée dans divers secteurs, notamment l'industrie intelligente, la robotique intelligente, l'imagerie de détection de gaz, la sécurité incendie, les énergies renouvelables, la neutralité carbone, la protection de l'environnement et la santé médicale.
Nous vous invitons à prendre contact avec Raythink pour explorer les possibilités infinies de la technologie de détection infrarouge et des solutions d'imagerie thermique. Ensemble, façonnons un avenir plus intelligent, plus sûr et plus durable.
