Comment choisir une caméra thermique pour la surveillance industrielle des hautes températures ?

{{{sourceTextContent.subTitle}}}

Le choix d'une caméra thermique pour la surveillance industrielle à haute température commence par la température réelle du processus. Une ligne de trempe à 850°C, un four rotatif à 1 300°C et un four à 1 900°C ne doivent pas être considérés comme un seul et même projet.

{{{sourceTextContent.description}}}

Le choix d'une caméra thermique pour la surveillance industrielle à haute température commence par la température réelle du processus. Une ligne de trempe à 850°C, un four rotatif à 1 300°C et un four à 1 900°C ne doivent pas être considérés comme un seul et même projet.

Pour la plupart des sites industriels, il faut commencer par la plage de température requise. Vérifiez ensuite la plage de mesure calibrée, la bande spectrale, la correction de l'émissivité, le refroidissement de l'enceinte, l'objectif/le champ de vision et l'intégration PLC ou SCADA. Ce guide vous accompagne dans ce processus de sélection pour la surveillance des températures de 800°C à 2000°C, avec des exemples d'applications de four et de trempe.

Réponse rapide : Faites correspondre votre bande de température à la bonne technologie

Plage de température Ce que vous devez vérifier Applications typiques
800°C-000°C Plage étalonnée, correction de l'émissivité, vitesse de réponse Trempe, traitement thermique, traitement du carbure
1000°C-1700°C Étalonnage à haute température, lentille/FOV, refroidissement de l'enceinte Fours rotatifs, fusion de l'acier, formage du verre
1700°C-2000°C Plage supérieure vérifiée, conception du détecteur/spectral, configuration de l'orifice de visée, protection du refroidissement Zones de hauts fourneaux, métallurgie extrême, surveillance des processus à haute température
Les sections ci-dessous expliquent les paramètres clés qui déterminent si une caméra fonctionnera bien dans votre application spécifique, suivies d'exemples réels d'opérations métallurgiques.

Imagerie thermique d'une machine de frittage - comparaison entre le visible et l'infrarouge pour la surveillance d'un processus à haute température dans une usine métallurgique
Sélection de la bande spectrale pour les caméras thermiques à haute température
La surveillance des hautes températures ne se limite pas au choix de la bonne bande spectrale. Les mesures à haute température sont difficiles à réaliser en raison de la saturation des détecteurs due aux rayonnements extrêmes, de la plage dynamique limitée, de la variation de l'émissivité et des conditions industrielles difficiles. C'est pourquoi la caméra doit être évaluée comme un système intégré. La plage de température, l'étalonnage, l'optique, le boîtier de protection et les corrections logicielles doivent tous être pris en compte ensemble pour garantir une précision de mesure fiable sur toute la plage de température. Les caméras LWIR étalonnées pour les hautes températures peuvent également assurer une surveillance fiable des applications à moyenne et ultra-haute température lorsqu'elles sont conçues pour cette plage.

Avant de faire votre choix, vérifiez ces points dans les spécifications du produit :

Plage de mesure : Confirmez la température normale du processus, la température de pointe possible et la plage de mesure étalonnée.
Bande spectrale : Ne choisissez pas uniquement en fonction de la longueur d'onde. Vérifiez que la bande spectrale, le détecteur, l'optique et l'étalonnage correspondent à la température cible et à l'état de la surface.
Correction de la mesure : Assurez-vous que la caméra prend en charge les principaux paramètres de correction, tels que l'émissivité, la température réfléchie, la distance et la transmissivité atmosphérique.
Méthode d'installation : Confirmez si le site a besoin d'un hublot, d'une purge d'air, d'un boîtier de protection, d'un boîtier refroidi à l'eau ou d'un support isolé des vibrations.
Intégration : Vérifiez si la caméra prend en charge le système de votre usine, comme Modbus TCP, MQTT, ONVIF, GB28181, le streaming vidéo ou la sortie d'alarme PLC.
3 paramètres clés à évaluer dans une caméra thermique industrielle
Une fois que vous avez confirmé que la caméra peut couvrir la plage de température de votre processus, trois paramètres supplémentaires déterminent si elle fonctionnera bien dans votre application spécifique.

1. Résolution du détecteur et NETD
Un détecteur de 640 × 512 capture plus de quatre fois plus de points de mesure. Pour la surveillance des hautes températures, cela est important car les points chauds apparaissent souvent dans de petites zones - fissures dans le revêtement réfractaire, surchauffe localisée ou distribution inégale de la température.

Un NETD plus faible permet à la caméra de révéler des différences thermiques subtiles dans des conditions d'essai définies. Toutefois, les performances de mesure réelles dans les processus à haute température dépendent également de l'émissivité, de la distance, de l'optique, de l'étalonnage et des conditions environnementales. Pour de nombreux projets de surveillance industrielle, un NETD plus faible peut être utile. Il convient toutefois de l'évaluer en tenant compte de la plage de température, de la bande spectrale, de la correction de l'émissivité, de l'optique et des conditions d'installation.

2. Émissivité et précision des mesures
L'émissivité décrit l'efficacité avec laquelle une surface émet un rayonnement infrarouge. Elle est comprise entre 0 et 1. Un corps noir parfait a une émissivité de 1. Les métaux polis à haute température peuvent avoir une émissivité aussi basse que 0,1.

Cela pose un sérieux problème de mesure. Une caméra calibrée pour une émissivité de 0,9 indiquera des centaines de degrés de moins lorsqu'elle sera dirigée vers une surface en acier poli ayant une émissivité de 0,2. Les données du NIST sur l'émissivité des métaux montrent que le fer poli à haute température peut avoir une émissivité inférieure à 0,4, tandis que les surfaces oxydées peuvent dépasser 0,8 - une variation qui a un impact direct sur la précision des mesures.

Ce qu'il faut rechercher : Les caméras qui permettent une correction de l'émissivité en plusieurs points. Certains systèmes avancés permettent de définir des valeurs d'émissivité différentes pour différentes régions d'intérêt au sein d'une même image. Pour des mesures reproductibles, appliquez de la peinture haute température ou du ruban adhésif pour créer des points de référence d'émissivité connus sur les surfaces métalliques.

3. Protection de l'environnement et refroidissement
Les processus à haute température se déroulent souvent dans des environnements qui sont eux-mêmes chauds, poussiéreux et corrosifs. Le boîtier de l'appareil photo peut être exposé à des températures ambiantes bien supérieures aux limites de fonctionnement normales.

Facteur environnemental Protection nécessaire
Température ambiante supérieure à 60°C Boîtier refroidi par air ou par eau
Poussière ou particules lourdes IP66 ou supérieur avec purge d'air à pression positive
Atmosphère corrosive Boîtier en acier inoxydable avec optique scellée
Vibrations (à proximité de fours) Montage isolé des vibrations
La caméra elle-même peut tolérer une température ambiante de 60°C, mais l'objectif et le boîtier nécessitent généralement une protection supplémentaire. Les boîtiers refroidis à l'eau sont adaptés aux conditions les plus extrêmes. Les boîtiers refroidis par air avec purge d'air filtré fonctionnent bien dans les environnements poussiéreux.

Applications industrielles de surveillance thermique : De 800°C à 2000°C
La théorie est importante, mais les applications réelles révèlent ce qui fonctionne réellement. Les deux cas ci-dessous montrent comment la plage de température, la sélection de la bande spectrale et les spécifications de la caméra se combinent dans les opérations de métallurgie et de traitement thermique industriel.

Cas 1 : Surveillance de la température des fours rotatifs (1000°C-1700°C)
Les processus des fours rotatifs peuvent impliquer des températures internes de 1000°C-1700°C, tandis que la température externe de l'enveloppe est généralement surveillée pour identifier les points chauds anormaux causés par des dommages ou un amincissement des réfractaires. L'enveloppe du four et le revêtement réfractaire interne doivent faire l'objet d'une surveillance continue. Les points chauds sur la virole indiquent une défaillance du réfractaire. Si elle n'est pas détectée, la coque en acier peut surchauffer et se déformer, ce qui entraîne des arrêts imprévus et coûteux.

Les thermocouples traditionnels ont du mal à mesurer efficacement la surface d'un four en rotation. Les pistolets thermiques ponctuels nécessitent une opération manuelle et ne capturent qu'un seul point à la fois. Une caméra thermique industrielle à montage fixe, dotée d'un objectif grand angle, permet de surveiller l'ensemble de la surface du four en continu, à une distance sûre.

Une caméra d'une résolution de 640 × 512 placée à 15 mètres du four peut détecter des points chauds d'une taille de 4 cm. Avec une densité nette de 40 mK, elle repère l'amincissement du réfractaire avant que la température de l'enveloppe n'augmente dangereusement. Des alarmes de température alertent les opérateurs lorsqu'une zone dépasse les seuils de sécurité, ce qui permet de planifier la maintenance au lieu de procéder à des arrêts d'urgence.

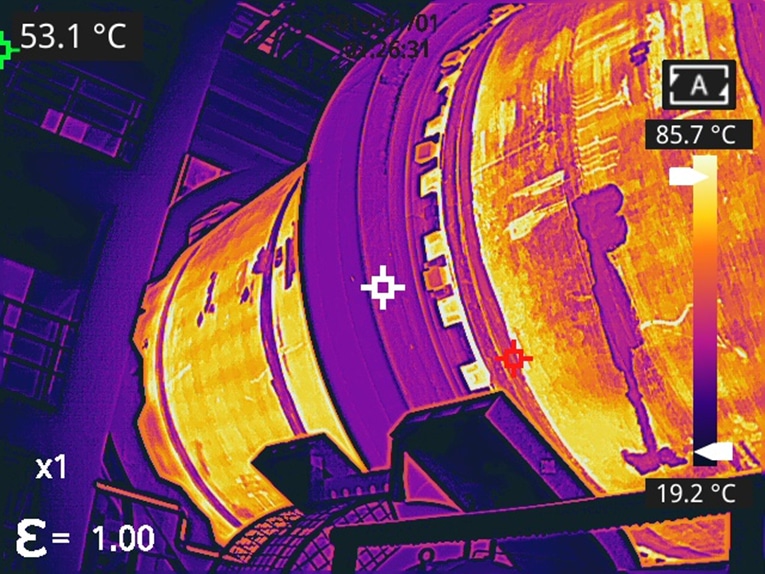

Image thermique de l'enveloppe d'un four rotatif montrant la surveillance de la température et la détection des points chauds en cas de risque d'endommagement du réfractaire.
Cas 2 : Contrôle de la qualité du processus de trempe (800°C-1000°C)
La trempe par induction chauffe les pièces d'acier à 800°C-1000°C avant de les refroidir rapidement. Si la température de chauffage est trop élevée, la pièce se déforme, se fissure ou développe une dureté incorrecte. Si elle est trop basse, la profondeur de trempe n'est pas conforme aux spécifications.

La mesure traditionnelle de la température ponctuelle ne tient pas compte de l'ensemble de la situation. Un seul capteur au centre de la pièce peut ne pas détecter une surchauffe sur les bords ou les points de flexion. Les capteurs multiples augmentent les coûts et laissent toujours des lacunes.

Une caméra thermique fixe surplombant la station de trempe capture la totalité de la surface de la pièce en temps réel. La mesure de la température sur plusieurs zones permet de suivre simultanément le centre, les bords et les zones de pliage. Lorsqu'une zone dépasse le seuil fixé, la caméra émet un signal de commande pour arrêter automatiquement le chauffage par induction. Cela permet de réduire le risque de rebut et d'obtenir une qualité de processus plus constante.

Les données de température sont enregistrées automatiquement, ce qui permet de créer des enregistrements de qualité traçables pour chaque lot. Les ingénieurs examinent les courbes de température pour optimiser les paramètres de chauffage et réduire la consommation d'énergie.

Image thermique du processus de trempe d'un tube creux montrant la surveillance de la température multizone pendant la trempe par induction
Les deux cas ont un point commun : mesure sans contact, couverture d'une zone étendue, alarme en temps réel et intégration avec les systèmes de contrôle de l'usine. Ce sont ces capacités qui distinguent la surveillance thermique industrielle des simples contrôles de température effectués à la main.

Intégration : Connecter les caméras thermiques aux systèmes de l'usine
Une caméra thermique qui génère des images utiles mais ne peut pas communiquer avec votre système de contrôle risque de devenir un îlot de données. C'est l'intégration qui détermine si la surveillance de la température fait partie de votre flux de travail automatisé ou si elle reste un processus manuel secondaire.

Protocoles industriels et compatibilité
Les caméras thermiques industrielles modernes prennent en charge des protocoles standard qui se connectent directement à l'infrastructure existante :

Objectif du protocole Utilisation typique
Modbus TCP Échange de données avec les PLC et les systèmes SCADA Valeurs de température transmises aux systèmes de contrôle
ONVIF Intégration de la gestion vidéo Flux vidéo thermique vers le VMS de sécurité/surveillance
MQTT Intégration des plates-formes IoT et cloud Flux de données vers les plates-formes d'analyse cloud
La plupart des usines utilisent déjà Modbus TCP pour la communication des équipements. Une caméra thermique avec prise en charge native de Modbus peut pousser les relevés de température de plusieurs régions d'intérêt directement dans l'automate programmable sans convertisseurs de protocole supplémentaires.

Configuration des alarmes et contrôle des processus
La véritable valeur de la surveillance thermique intégrée provient de la réponse automatisée. Vous pouvez configurer la caméra pour qu'elle surveille plusieurs zones de mesure de la température (points, lignes ou régions), chacune avec des seuils d'alarme indépendants.

Lorsqu'une zone mesurée dépasse son seuil, la caméra peut.. :

Émettre un signal d'alarme numérique vers l'automate
Envoyer un signal d'alarme ou de contrôle à l'automate programmable pour qu'il réagisse en fonction de la logique de contrôle de l'installation
Déclencher une alarme visuelle ou sonore au niveau du poste de l'opérateur
Capture et stockage d'une image de l'événement en vue d'une analyse ultérieure
La surveillance thermique passe ainsi du statut d'outil d'observation passif à celui d'élément pratique du processus de surveillance et d'alarme de l'usine. Dans les applications de trempe, le signal d'alarme peut être utilisé par l'automate pour régler ou arrêter le chauffage avant que la pièce ne surchauffe. Dans la surveillance des fours, il permet d'alerter les équipes de maintenance sur les points chauds anormaux avant que des dommages réfractaires n'entraînent une surchauffe plus grave de la coquille.

Image thermique d'une coulée de fer fondu montrant des températures extrêmes supérieures à 1300°C dans des opérations métallurgiques
Les plateformes logicielles telles que Raythink TI Studio fournissent l'interface de configuration des zones de mesure, des règles d'alarme, de l'enregistrement des données et des rapports. La caméra assure la surveillance en temps réel. Le logiciel se charge de l'analyse et de l'enregistrement des données.

Conclusion : Commencez par la température, puis vérifiez l'ensemble du système
Le choix de la bonne caméra thermique pour la surveillance industrielle à haute température commence par un chiffre : la température réelle de votre procédé. Ensuite, il faut vérifier la plage de mesure étalonnée, l'émissivité de la surface, la résolution du détecteur, l'objectif/le champ de vision, le refroidissement du boîtier et le protocole du système de contrôle.

Pour les applications à 800°C-2000°C, ne vous fiez pas à une seule spécification. Une caméra doit mesurer la plage de température, survivre à l'environnement du site, voir clairement la cible et envoyer des données exploitables à votre PLC, SCADA ou logiciel de surveillance.

Questions fréquemment posées
Quelle est la précision des caméras thermiques par rapport aux thermocouples ?
De nombreuses caméras thermiques industrielles indiquent une précision de ±2°C ou ±2% dans des conditions d'étalonnage définies, mais la valeur réelle dépend du modèle de produit, de la plage de mesure, de la configuration et de la surface de la cible. Vérifiez toujours la fiche technique de la caméra et les conditions d'étalonnage.

À quelle fréquence les caméras thermiques doivent-elles être étalonnées ?
La plupart des caméras thermiques industrielles sont étalonnées pendant un à deux ans. Les environnements difficiles peuvent raccourcir cet intervalle. De nombreuses installations effectuent un contrôle annuel à l'aide d'une source de référence à corps noir.

Les caméras thermiques peuvent-elles voir à travers les flammes ?
Les flammes sont des émetteurs infrarouges qui bloquent la vue des objets situés derrière elles. Les caméras voient généralement à travers les orifices de vision à un angle, ou surveillent la température de l'enveloppe extérieure à la place.

Produits recommandés pour la surveillance des hautes températures
Sur la base de l'approche par bande de température décrite ci-dessus, voici les produits Raythink qui répondent aux différents besoins de surveillance thermique industrielle.

Caméra thermique à ultra-haute température TN460U
La TN460U couvre toute la plage de température de 0°C à 2000°C à l'aide d'un détecteur LWIR (7,5-14 μm) avec deux plages de mesure (0-800°C et 600-2000°C). Le détecteur VOx non refroidi 640 × 512 et les trois options d'objectif offrent une grande flexibilité pour la validation à basse température et les applications à chaleur extrême. Les boîtiers optionnels refroidis à l'air ou à l'eau permettent une installation dans des environnements exigeants avec des températures ambiantes allant jusqu'à 220°C. La prise en charge des protocoles natifs, notamment Modbus TCP et MQTT, simplifie l'intégration avec les systèmes SCADA et PLC.

Caméra thermique à ultra-haute température TN460U en ligne
Envisagez ce modèle lorsque : Votre processus s'étend sur une large plage de températures et vous préférez une plate-forme de caméra unique plutôt que plusieurs dispositifs spécialisés.

Si vous prévoyez un projet dans les domaines de la métallurgie, du verre, de la coulée, du four ou du traitement thermique, faites part à Raythink de votre plage de températures, de la distance d'installation, de la taille de la cible, des conditions ambiantes et du protocole requis. Notre équipe peut vous aider à adapter la configuration de la caméra thermique à votre processus avant que vous ne vous engagiez dans une installation complète.
