Comment interpréter une image thermique : guide pratique

{{{sourceTextContent.subTitle}}}

Pour interpréter correctement une image thermique, il convient de commencer par examiner l'échelle et les conditions de mesure, et non par la couleur la plus frappante. Vérifiez les unités, la plage de température, la palette et le niveau/plage. Vérifiez si le fichier contient des données radiométriques. Une image radiométrique i

{{{sourceTextContent.description}}}

Pour interpréter correctement une image thermique, il convient de commencer par examiner l'échelle et les conditions de mesure, et non par la couleur la plus frappante. Vérifiez les unités, la plage de température, la palette et le niveau/plage. Assurez-vous que le fichier conserve les données radiométriques. Une image radiométrique est un fichier d’image qui conserve les données de mesure afin de pouvoir être utilisé avec les caméras et les flux de travail logiciels pris en charge, plutôt que de fournir uniquement une vue colorisée. Vérifiez ensuite les paramètres de mesure et les conditions d’observation, observez où la chaleur est concentrée et comparez le résultat à une référence pertinente.

Inspection de sécurité électrique
Si le résultat pourrait influencer une décision, répétez la mesure dans des conditions comparables, comparez-la à celle d’un équipement similaire ou à des résultats antérieurs, utilisez une autre méthode de mesure adaptée ou demandez un examen plus approfondi. C’est pourquoi la couleur à elle seule ne suffit pas : le rouge ne correspond pas à une température fixe, le bleu ne signifie pas automatiquement que la situation est sûre, et un point chaud ne confirme pas à lui seul l’existence d’un problème.

Comment lire une image thermique : cinq vérifications
Avant de tirer une conclusion, procédez à ces cinq vérifications :

Lisez l’échelle de température. Notez les unités, la plage affichée, la palette, et vérifiez si le niveau et la plage sont réglés automatiquement ou manuellement.
Vérifiez le fichier. Déterminez si la caméra et le logiciel permettent une mesure ultérieure à partir du fichier d’origine, ou si vous visualisez une image plate ou une capture d’écran.
Vérifiez les conditions de mesure. Enregistrez l’émissivité, la température apparente réfléchie, la mise au point, la distance, la taille de la cible, l’angle, l’atmosphère, le matériau et les conditions de fonctionnement lorsque ces éléments sont pertinents.
Interprétez le motif. Considérez un point chaud, une zone froide, un gradient ou un effet de bord comme une observation qui doit être interprétée dans son contexte.
Décidez de la marche à suivre. Reprenez la mesure, comparez, confirmez à l’aide d’une autre méthode ou demandez à une personne qualifiée de l’examiner.
Cela permet de faire la distinction entre ce que vous voyez à l’écran, ce que la mesure vous indique réellement et les mesures à prendre ensuite. Commencez par l’échelle.

Lisez l’échelle avant les couleurs
Signification des couleurs de la caméra thermique : Blanc chaud
Signification des couleurs de la caméra thermique : Noir chaud
Signification des couleurs de la caméra thermique : Arc-en-ciel
Signification des couleurs de la caméra thermique : Fer
La barre de couleurs relie les couleurs affichées à la plage numérique actuelle. Une palette est une représentation visuelle de la température apparente ou de l’intensité du rayonnement. Il n’est pas universel que le rouge corresponde toujours à une température donnée et le bleu à une autre.

Élément d’affichage Ce qu’il vous indique Ce qu’il ne prouve pas
Unités L’unité de température sélectionnée Que la valeur affichée est valable dans toutes les conditions de surface ou de capture
Plage numérique Les valeurs représentées par la correspondance de couleurs actuelle Que deux images présentant des plages différentes sont directement comparables
Palette : la manière dont les valeurs sont converties en couleurs pour l’affichage ; qu’une couleur ait la même signification dans une autre palette ou dans une autre vue logicielle
Niveau et plage : la manière dont la plage affichée est positionnée et répartie ; que la modification de l’affichage modifie la température de la scène sous-jacente
Isotherme ou alarme de couleur Un intervalle ou une région configuré(e) et mis(e) en évidence à des fins d’analyse Que l’intervalle mis en évidence identifie la cause première
Une région rouge d’aspect chaud peut simplement occuper la partie supérieure de l’échelle actuelle. Une région bleue peut occuper la partie inférieure, mais la couleur à elle seule ne permet pas d’établir que la surface est sûre, suffisamment froide ou exempte de tout problème. Une même scène peut paraître différente lorsque la palette ou la plage d’affichage change.

Une isotherme configurée met en évidence un intervalle sélectionné dans une couleur contrastée. Lisez la légende et la règle d’analyse configurée avant d’interpréter la mise en évidence. L’affichage montre comment le logiciel présente la plage sélectionnée ; il ne transforme pas cette présentation en diagnostic.

Avant de comparer deux thermogrammes, notez si chaque échelle a été ajustée automatiquement ou contrôlée manuellement. Une différence visuelle peut refléter une modification de la plage plutôt qu’un changement des conditions thermiques. Enregistrez l’échelle, la palette et les paramètres pertinents avec le rapport d’inspection. Pour plus d’informations, consultez la section « Signification des couleurs des caméras thermiques ». Pour un exemple d’application, consultez la section « Imagerie thermique pour les installations CVC et les inspections de bâtiments ».

Vérifiez le fichier, les paramètres, la mise au point, la distance et la géométrie
Correction des paramètres environnementaux
Une fois l’affichage compris, déterminez si l’image permet une mesure ou seulement une observation visuelle.

Image radiométrique et exportation colorisée
Un fichier radiométrique pris en charge peut conserver les données de mesure pour une utilisation ultérieure par le logiciel de la caméra. Une exportation colorisée non radiométrique ou une capture d’écran sert principalement de document visuel. Ce que vous pouvez faire avec le fichier dépend de la caméra, du logiciel, du type de fichier et du processus d’exportation. Ne partez pas du principe que tout fichier JPG peut faire l’objet d’une nouvelle mesure ou que chaque image affichée conserve les données d’origine. Si le résultat est important, conservez le fichier d’origine lorsque le système le permet et vérifiez le comportement du fichier dans la documentation correspondante.

Une capture d’écran peut conserver la scène et la légende, mais pas toutes les informations nécessaires pour modifier les paramètres ou inspecter une autre zone ultérieurement. Considérez-la comme un contexte utile, et non comme une preuve automatique de mesure quantitative.

Émissivité et température apparente réfléchie
L’émissivité est une valeur de mesure du matériau décrivant la manière dont une surface émet de l’énergie infrarouge par rapport à un émetteur idéal. La température apparente réfléchie est la température effective attribuée au rayonnement infrarouge réfléchi vers la caméra depuis l’environnement. Ces deux paramètres influencent la manière dont une caméra ou un logiciel interprète le rayonnement reçu ; aucun d’entre eux ne constitue un paramètre générique garantissant la précision.

Les matériaux émettent et réfléchissent l’énergie infrarouge de manière différente. Une surface réfléchissante peut introduire du rayonnement provenant de l’environnement dans ce que la caméra reçoit ; par conséquent, une valeur affichée doit être interprétée en tenant compte du matériau et des conditions de mesure. N’appliquez pas de valeur d’émissivité par défaut universelle et ne considérez pas un réglage comme une garantie de précision.

Mise au point, distance, taille de la cible, atmosphère et conditions de fonctionnement
La mise au point et la géométrie déterminent si la cible est représentée avec suffisamment de clarté pour la tâche prévue. La distance, l’angle de vue, la taille de la cible, l’humidité ou le trajet atmosphérique, le matériau et les conditions de fonctionnement peuvent affecter l’utilité et la comparabilité des résultats. Il n’existe pas de distance minimale, de taille de cible, d’angle ou de différence de température universels valables pour toutes les caméras et toutes les scènes.

Enregistrez les conditions pertinentes pour l’application, en particulier lorsque vous comparez des captures ou que vous prenez une décision fondée sur des mesures :

fichier d’origine et type de fichier, lorsque cela est pris en charge ;
unités, palette, plage et niveau/étendue ;
émissivité et température apparente réfléchie ;
mise au point, distance, angle de vue, taille de la cible et matériau ;
charge, état du processus, conditions ambiantes et atmosphère pertinente.
Cette liste de contrôle favorise la reproductibilité. Elle ne constitue pas une procédure d’étalonnage universelle ni ne remplace la méthode de mesure documentée de la caméra.

Interprétez les motifs, pas les couleurs individuelles
Après avoir vérifié l’échelle et les conditions de capture, interprétez le motif spatial. Un motif thermique est une observation dont la signification dépend de l’élément, de la charge, du matériau, de l’angle, de l’historique et de la répétabilité. L’image peut orienter l’étape d’inspection suivante, mais elle n’identifie pas à elle seule un défaut, une fuite, une source d’humidité ou une cause première.

Motif observé Premières actions suivantes
Point chaud localisé Charge, composants voisins, mise au point, taille de la cible, matériau et répétabilité Reprendre la prise de vue dans des conditions comparables et comparer avec une référence valable
Gradient étendu : contexte de l’équipement, état de fonctionnement, géométrie d’observation et conditions de capture. Vérifier si le motif persiste dans des conditions comparables
Zone froide : zone voisine, matériau de la cible, état de fonctionnement et conditions de capture. Comparer avec une zone similaire ou utiliser une deuxième méthode appropriée
Effet de bord : angle de visualisation, géométrie de la cible et conditions de capture. Modifier la vue ou les paramètres et vérifier si le motif persiste
Un pixel extrême ou une caractéristique minuscule : couverture de la cible, mise au point, pixels voisins et répétabilité. Considérer cela comme une invitation à la vérification, et non comme la découverte de la cause première
Un point chaud peut indiquer une situation méritant d’être vérifiée, mais il n’identifie pas le mécanisme à l’origine de l’observation. Comparez la cible à des équipements similaires dans des conditions similaires et vérifiez si le motif se répète. Un gradient étendu ou une zone froide peut provenir de l’équipement lui-même, de son état de fonctionnement ou de la manière dont l’image a été capturée. Ne déduisez pas une cause unique à partir du seul motif.

Un contour peut paraître différent lorsque la géométrie d’observation change. Un pixel extrême isolé ou une caractéristique de très petite taille peut être instable ou sous-représenté. Utilisez le contexte de ligne ou de zone lorsque cela est possible, reprenez l’image lorsque la décision est cruciale et préservez les conditions de capture. Le vocabulaire des motifs n’est utile que lorsqu’il conduit à une comparaison équitable ou à une action suivante justifiée.

Comparez avant de tirer des conclusions

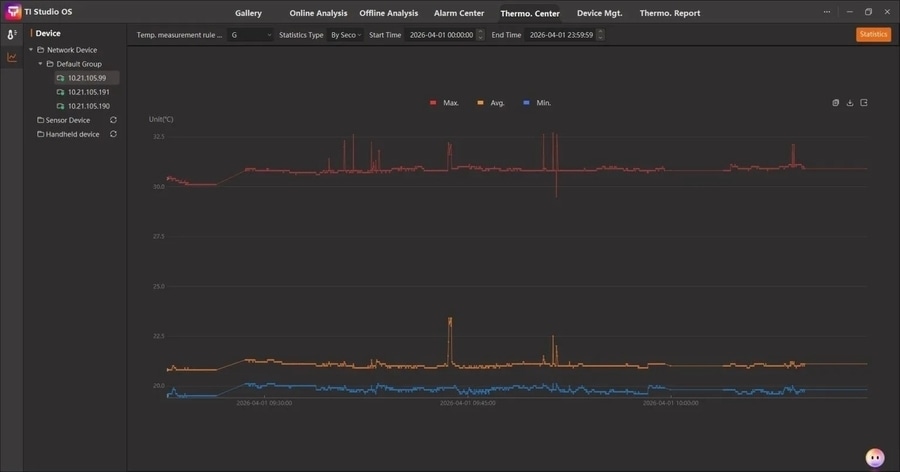

Logiciel pour caméra thermique TI Studio affichant des courbes historiques de tendance de température pour l’analyse des données d’inspection
Une différence visuelle gagne en pertinence lorsque la comparaison est équitable. Comparez le même équipement au fil du temps ou des composants similaires soumis à une charge, une vue, une mise au point, une échelle et des conditions de fonctionnement similaires. Si ces conditions ont changé, la différence peut refléter la capture plutôt que l’équipement.

Utilisez cette liste de contrôle pour une comparaison équitable :

même équipement ou groupe de référence défini ;
charge ou état de fonctionnement documenté ;
vue, mise au point, distance, angle et couverture de la cible similaires ;
unités, palette, plage et niveau/étendue connus ;
heure enregistrée, conditions ambiantes et atmosphère pertinente ;
répétabilité lorsque le résultat pourrait modifier une décision de maintenance ou d’exploitation.
N’utilisez pas de différence de température universelle, de seuil d’alarme, de pourcentage de précision ou de règle relative aux pixels pour déterminer si un résultat est important. La limite appropriée dépend de l’application, de l’équipement, de la méthode de mesure et de la décision à étayer. Un schéma répétitif peut justifier une étape d’inspection supplémentaire, mais l’image à elle seule ne permet pas d’établir l’existence d’un défaut réglementé, d’une fuite, d’une source d’humidité ou d’une cause.

Séparez l’observation de la décision dans le compte-rendu d’inspection. Par exemple, notez qu’un composant présentait une température apparente localement plus élevée qu’un composant comparable dans les conditions documentées. Consignez ensuite l’étape de vérification qui s’ensuit. Cela permet de préserver ce que l’image montre sans aller au-delà de ce qu’elle peut établir.

Utilisez les outils de mesure et les logiciels avec précaution
Les outils de mesure aident à structurer le contenu de l’image. Un point peut indiquer une valeur à un emplacement sélectionné. Une ligne ou une zone peut montrer une variation le long d’un tracé ou dans une région. Un masque, un delta, une référence ou une isotherme peut définir une région, un intervalle ou une comparaison dans une interface prise en charge. Ces résultats aident à documenter une scène, mais aucun d’entre eux ne permet à lui seul d’établir un défaut ou une cause première.

La disponibilité et le comportement des fonctionnalités varient selon le modèle de caméra et la version du logiciel. Consultez la documentation applicable avant de qualifier un outil de disponible, de rem mesurable ou d’équivalent d’un produit à l’autre. Une palette ou une isotherme reste un choix d’affichage ou d’analyse. Elle peut faciliter la visualisation d’un intervalle, mais ne transforme pas une couleur en diagnostic.

Les logiciels AT31, RM620 et TI Studio de Raythink proposent différentes combinaisons de corrections, de palettes, de règles de mesure, d’isothermes, d’analyses radiométriques, de rapports et d’exportation. La disponibilité des fonctionnalités dépend du modèle exact de caméra, du type de fichier et de la version du logiciel ; veillez donc à vérifier ces détails avant d’utiliser une fonctionnalité.

Le guide du logiciel de caméra thermique de Raythink explique la lecture radiométrique, les outils de mesure, la création de rapports et l’exportation des données. Avant d’utiliser une fonctionnalité, vérifiez le modèle exact, le type de fichier, la version du logiciel et le format de sortie dont vous avez besoin. Si la tâche nécessite une mesure ultérieure, assurez-vous que le fichier d’origine et le flux de travail pris en charge préservent les données requises.

La question pertinente est de savoir si le résultat de l’outil est traçable par rapport aux données d’image, aux paramètres, aux conditions et à la décision que l’inspection doit étayer.

Reprendre, comparer, confirmer ou escalader
Lorsqu’une anomalie est susceptible de modifier une décision en matière de maintenance, de sécurité, de qualité ou d’exploitation, utilisez une échelle d’actions plutôt qu’un tableau de seuils universel.

Refaites la prise de vue de manière comparable. Si l’échelle, la mise au point, la distance, l’angle, la charge ou l’état du fichier sont incertains, corrigez les conditions de capture et répétez la prise de vue. Conservez l’enregistrement d’origine lorsque cela est possible.
Comparez. Utilisez un équipement similaire ou une référence historique avec des paramètres et des conditions de fonctionnement documentés. Une comparaison équitable permet de distinguer un schéma reproductible d’une simple différence de capture.
Confirmez. Utilisez une deuxième méthode adaptée à l’application lorsque le résultat est important. Adaptez la méthode à la question posée et à la décision qu’elle doit étayer.
Transmettez à un niveau supérieur. Consultez l’équipe technique responsable ou un thermographe qualifié lorsque l’incertitude reste importante ou que les conséquences pourraient être graves. Fournissez l’image, l’échelle, l’état du fichier, les paramètres, la géométrie, les conditions de fonctionnement et l’enregistrement de comparaison.
Cette échelle est une aide à la décision, et non une procédure réglementée. Elle ne définit pas de limite de température universelle, de pourcentage de précision, de seuil d’alarme ou de nombre minimal de pixels. Elle ne transforme pas non plus un motif en diagnostic. L’objectif est de rendre l’étape de vérification suivante proportionnée à l’incertitude et aux conséquences.

Dans le rapport, décrivez ce qui a été observé, précisez les conditions, identifiez ce qui reste incertain et consignez ce qui sera vérifié ensuite. Cela fournit au prochain examinateur suffisamment de contexte pour reproduire ou remettre en question l’interprétation sans considérer une couleur ou une valeur isolée comme une conclusion.

Consignez l’inspection et choisissez l’étape technique suivante
Un compte-rendu d’inspection utile fournit à un tiers suffisamment de contexte pour comprendre l’image et reproduire la même comparaison. Si la caméra et le logiciel le permettent, conservez le fichier d’origine. Consignez les unités, la palette, la plage affichée, le niveau/l’étendue, l’émissivité, la température apparente réfléchie, la distance, la mise au point, l’angle de vue, le matériau de la cible, l’état de la charge ou du processus, l’heure et l’environnement pertinent. Précisez si l’image est radiométrique, s’il s’agit d’une exportation colorisée ou d’une capture d’écran, et identifiez la caméra et la version du logiciel lorsque cela a une incidence sur l’analyse ultérieure.

Pour découvrir des exemples d’utilisation de l’imagerie thermique dans le domaine de l’inspection industrielle et d’autres scénarios d’application, consultez le guide de Raythink sur les applications de l’imagerie thermique. Si vous choisissez une caméra pour une tâche spécifique, définissez l’application, l’actif ou le matériau, la plus petite cible pertinente, la distance de travail ou le champ de vision, la plage de température attendue, l’objectif de la mesure, ainsi que toute exigence en matière de radiométrie, de logiciel ou de rapport. Ces détails permettent de déterminer le flux de travail d’imagerie et de mesure requis par l’application.

L’objectif pratique est de préserver l’échelle, l’état des données, les conditions, la configuration, la comparaison et l’action suivante, afin que l’image permette de prendre une décision technique éclairée.
