Les caméras thermiques peuvent-elles voir à travers le brouillard, la pluie et la fumée ?

{{{sourceTextContent.subTitle}}}

Les caméras thermiques conservent souvent le contraste thermique en cas de brouillard léger, de pluie fine et dans certains environnements enfumés, alors que les images en lumière visible commencent à perdre en netteté. Elles ne peuvent toutefois pas voir à travers toutes les conditions météorologiques ni tous les types de fumée. Un brouillard dense et une pluie abondante...

{{{sourceTextContent.description}}}

Les caméras thermiques conservent souvent leur contraste thermique en cas de brouillard léger, de pluie fine et dans certains environnements enfumés, alors que les images en lumière visible commencent à perdre en netteté. Elles ne peuvent toutefois pas voir à travers toutes les conditions météorologiques ni tous les types de fumée. Un brouillard dense et une pluie abondante réduisent le signal infrarouge parvenant à la caméra. Une fumée dense peut considérablement réduire le signal de la cible, tandis qu’une fumée chaude peut émettre un rayonnement infrarouge qui masque la cible.

Conditions atmosphériques Résultat de détection typique Pourquoi la détection devient plus difficile
Brouillard léger Les cibles présentant un contraste thermique restent souvent détectables à courte ou moyenne distance. Les gouttelettes d’eau en suspension atténuent le signal de la cible.
Brouillard dense La portée de détection peut diminuer considérablement, et l’avantage par rapport à l’imagerie dans le visible peut s’avérer limité. Une densité de gouttelettes plus élevée et un trajet optique plus long augmentent l’atténuation du signal.
Pluie légère Les cibles présentant un fort contraste thermique restent souvent détectables. La pluie atténue le rayonnement de la cible et peut refroidir les surfaces exposées, réduisant ainsi le contraste thermique.
Pluie forte La portée de détection peut diminuer considérablement. Les fortes précipitations atténuent le signal de la cible, tandis que l’eau présente sur la vitre de la caméra réduit encore davantage le contraste de l’image.
Fumée froide et diffuse Les cibles chaudes peuvent rester détectables. Les particules en suspension atténuent le signal de la cible, en particulier à des densités plus élevées et à des distances d’observation plus longues.
Fumée dense ou chaude : les cibles peuvent devenir difficiles, voire impossibles à détecter. La suie et la vapeur atténuent le signal de la cible, tandis que les gaz chauds et les particules peuvent générer un rayonnement infrarouge qui le masque.
La réponse dépend également de l’objectif de l’inspection. Une caméra peut encore détecter la présence d’un objet même si l’image a perdu suffisamment de détails pour permettre son identification ou une mesure fiable de la température.

Que signifie « voir à travers » en imagerie thermique ?
L’expression « voir à travers » suggère que le brouillard, la pluie ou la fumée deviennent transparents. L’imagerie thermique ne fonctionne pas de cette manière. Le rayonnement infrarouge émis par la cible doit tout de même traverser l’atmosphère et le système optique de la caméra avant d’atteindre le détecteur. Les gouttelettes, les particules et les gaz présents sur ce trajet peuvent atténuer le signal de la cible, tandis que les agents obscurcissants chauds peuvent ajouter leur propre rayonnement infrarouge.

En pratique, la capacité d’une caméra thermique à « voir à travers » un obscurant (tel que le brouillard, la pluie ou la fumée) dépend de la tâche à accomplir. La détection consiste à déterminer la présence d’un objet ou d’une anomalie thermique. La classification ou l’identification nécessite suffisamment de détails pour distinguer la cible au niveau requis par l’application. La mesure radiométrique utilise le rayonnement détecté pour estimer la température apparente de surface.

Ces tâches ont des limites de performance différentes. Une cible chaude peut rester détectable même lorsque son contour devient trop faible pour permettre son identification, tandis qu’une mesure fiable de la température peut échouer encore plus tôt, car l’atmosphère altère le rayonnement atteignant le détecteur. Toute affirmation relative aux performances doit donc préciser à la fois les conditions atmosphériques et la tâche requise.

Pourquoi l’imagerie thermique peut-elle surpasser l’imagerie visible ?
Les caméras visibles enregistrent principalement la lumière réfléchie par une scène. Les gouttelettes de brouillard, la pluie et les particules de fumée diffusent cette lumière, ce qui réduit le contraste et donne un aspect brumeux à l’image.

Les caméras thermiques détectent le rayonnement infrarouge dans une bande spectrale définie. Dans certaines conditions atmosphériques, le rayonnement infrarouge thermique peut traverser le brouillard ou la fumée plus efficacement, permettant ainsi aux cibles chaudes de rester détectables même lorsque les images visibles se sont dégradées. Cela confère à l’imagerie thermique un avantage dans certaines conditions, mais cela ne rend pas la caméra insensible aux effets de l’atmosphère.

Si le brouillard ou la fumée est chaud, il peut ajouter du rayonnement infrarouge à l’image et réduire la différence entre la cible et son arrière-plan.

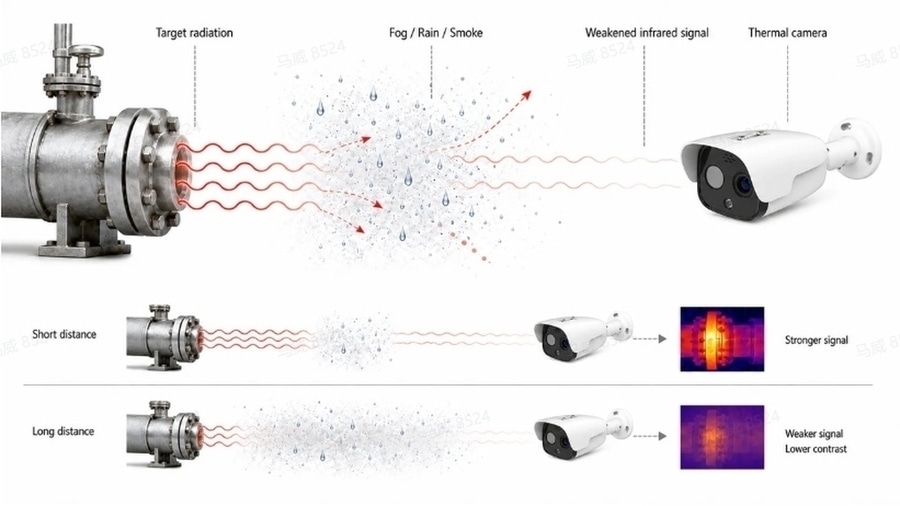

Lorsque le rayonnement se propage vers la caméra, l’eau, les gaz et les particules peuvent en absorber une partie. Les gouttelettes et les particules peuvent également diffuser le rayonnement loin de la caméra. Si le brouillard ou la fumée est chaud, il peut ajouter un rayonnement infrarouge à l’image et réduire la différence entre la cible et son arrière-plan.

Le signal de la cible subit une atténuation plus importante sur de plus longues distances d’observation. Une fine couche de brume sur une courte distance peut entraîner une perte minime, tandis que cette même brume sur un trajet beaucoup plus long peut atténuer le signal au point d’empêcher la détection.

La conception de la caméra influe également sur la capacité du signal affaibli de la cible à fournir des détails exploitables. L’objectif détermine la taille apparente de la cible, tandis que la sensibilité du détecteur, la mise au point et le traitement influencent la netteté avec laquelle le contraste restant est affiché. Une cible plus grande ou un contraste thermique plus important est généralement plus facile à détecter.

Les caméras thermiques peuvent-elles voir à travers le brouillard ?
Les caméras thermiques conservent souvent un contraste plus exploitable que les caméras à lumière visible dans un brouillard léger ou modéré. Un brouillard dense peut toutefois réduire considérablement la portée de détection thermique, car les gouttelettes d’eau en suspension absorbent et diffusent le rayonnement infrarouge.

Zoom 55x, observation de cibles à 2,2 km, par temps brumeux au crépuscule
Comment la distance et le contraste de la cible modifient le résultat
Une cible proche observée à travers une brume légère n’est pas comparable à une cible éloignée se trouvant derrière un banc de brouillard dense. Le signal infrarouge s’affaiblit à mesure qu’il traverse davantage de brouillard ; ainsi, une cible clairement visible à courte distance peut disparaître à une distance plus grande.

La cible doit également présenter un contraste suffisant avec son arrière-plan. Un objet volumineux et chaud se détachant sur un arrière-plan plus froid peut rester détectable alors qu’une cible plus petite ou à faible contraste aura déjà disparu. Une résolution plus élevée du détecteur n’est utile que si un signal suffisant parvient à la caméra. L’objectif, la mise au point, la taille de la cible et la distance déterminent le nombre de pixels utiles couvrant la cible.

Les modèles atmosphériques permettent d’estimer la transmission lorsque les conditions de brouillard et les données d’entrée du système sont connues. La précision de l’estimation dépend du degré de correspondance entre les conditions réelles et ces hypothèses. Les recherches sur la prédiction de la portée des caméras thermiques montrent que les estimations fiables doivent tenir compte de la transmission atmosphérique, des caractéristiques de la cible, de l’optique, des performances du détecteur et de la tâche de détection ou d’identification requise.

Comment le brouillard affecte les images MWIR et LWIR
Les bandes MWIR et LWIR ne réagissent pas de la même manière à tous les types de brouillard. La transmission atmosphérique peut être plus élevée dans une bande sous une condition de brouillard particulière, mais aucune des deux n’est optimale dans toutes les situations. La sensibilité du détecteur, la transmission de l’objectif, le spectre de la cible et le rayonnement provenant de l’atmosphère influencent également l’image finale.

Le brouillard peut adoucir les contours et masquer les petites cibles avant qu’une cible plus grande ne disparaisse complètement. L’amélioration automatique de l’image peut accentuer le faible contraste restant, rendant l’affichage plus net. Elle ne permet toutefois pas de récupérer les informations sur les cibles qui n’ont jamais atteint le détecteur. Évaluez les performances à l’aide d’une cible et d’une tâche définies plutôt qu’en vous basant uniquement sur une capture d’écran de l’affichage.

Les caméras thermiques peuvent-elles voir à travers la pluie ?
Une pluie légère permet souvent d’obtenir des images thermiques utiles à courte distance, en particulier lorsque la cible est nettement plus chaude ou plus froide que l’arrière-plan. Une pluie forte peut réduire à la fois le contraste de l’image et la portée de détection.

Comment la pluie affecte le signal et la fenêtre de la caméra
Les gouttes de pluie absorbent et diffusent une partie du rayonnement infrarouge se dirigeant vers la caméra. La présence d’eau sur la fenêtre de protection peut réduire la transmission et dégrader la qualité de l’image. La pluie refroidit également les surfaces exposées, ce qui peut réduire le contraste thermique rendant la cible visible.

Le boîtier protège le matériel de la caméra contre les infiltrations d’eau. Son indice IP décrit le niveau de protection vérifié lors de tests normalisés ; il ne garantit pas une image thermique nette en cas de pluie ou lorsque la fenêtre optique est mouillée. Évaluez séparément l’angle de montage, l’évacuation des eaux, la conception de la fenêtre et l’accès pour le nettoyage. Si l’installation utilise un essuie-glace ou un capot de protection, vérifiez qu’il est adapté à la fenêtre infrarouge.

Pourquoi une forte pluie réduit la portée de détection
Une forte pluie introduit davantage d’eau dans le trajet optique, ce qui réduit la quantité de rayonnement de la cible atteignant la caméra. Cette perte s’accentue à mesure que la distance d’observation augmente. La pluie poussée par le vent peut également mouiller un côté de la fenêtre de la caméra plus intensément que ne le laisse supposer un test d’étanchéité statique.

La pluie modifie la scène ainsi que le trajet optique. Elle peut refroidir les surfaces et rapprocher la température de la cible de celle de l’arrière-plan. Dans ce cas, l’atmosphère peut encore transmettre suffisamment de rayonnement infrarouge, mais la caméra ne reçoit plus un contraste suffisant pour une détection fiable. Les cibles abritées ou les équipements qui conservent la chaleur de processus peuvent rester plus faciles à repérer.

Les caméras thermiques peuvent-elles voir à travers la fumée ?
Les caméras thermiques peuvent détecter des cibles chaudes à travers une certaine quantité de fumée, mais le résultat varie en fonction de la densité de la fumée, de la température et de la distance d’observation. Il est généralement plus facile d’obtenir une image à travers une fumée froide et diffuse qu’à travers une fumée dense proche d’une source de chaleur active.

Comment la densité et la température de la fumée affectent l’image
Une fumée froide et diffuse peut bloquer la lumière visible tout en laissant passer suffisamment de rayonnement infrarouge thermique pour préserver le contraste de la cible. Une suie dense, des concentrations élevées de particules ou un long trajet à travers la fumée peuvent atténuer plus fortement le signal de la cible.

Image prise par une caméra à lumière visibleImage prise par une caméra à lumière visible
Image de la caméra thermique infrarougeImage de la caméra thermique infrarouge
La fumée chaude pose un problème différent. Les gaz chauds, les particules et les flammes peuvent générer un rayonnement infrarouge qui masque la cible. Les turbulences thermiques peuvent également déformer les contours de la cible et donner à l’image un aspect instable. Une zone lumineuse sur une image thermique peut donc provenir du rayonnement de la fumée ou de la flamme plutôt que de la surface située derrière.

Pourquoi un seul test de fumée ne permet pas de prévoir tous les scénarios
Un seul test de fumée ne peut pas représenter tous les scénarios, car la composition de la fumée, la concentration en particules, la température et la distance d’observation varient en fonction de la source et de la manière dont le panache se développe.

La fumée provenant de différentes sources peut contenir des quantités variables de vapeur d’eau, de suie, de cendres, d’aérosols et de gaz de combustion. La répartition de ses particules évolue également à mesure que le panache se refroidit et se mélange à l’air. Une caméra qui détecte une cible à travers une fumée froide et dispersée peut ne pas fournir le même résultat à travers une fumée dense et chaude.

Les températures relatives de la cible, de l’arrière-plan et de la fumée déterminent le niveau de contraste restant. Un objet chaud situé derrière de la fumée froide peut se détacher clairement, tandis que de la fumée chaude peut le masquer. Les flammes et les particules chaudes peuvent également dominer le contrôle automatique de gain de la caméra et masquer les détails les plus faibles de la cible.

Comment tester une caméra thermique en présence de brouillard, de pluie ou de fumée
Un test utile commence par la tâche à accomplir, et non par une affirmation générale de fonctionnement par tous les temps. La distance à laquelle une caméra peut détecter ou identifier une cible dépend de l’atmosphère, de l’objectif, de la taille de la cible et du contraste thermique. Pour plus de détails, consultez la section « Jusqu’où une caméra thermique peut-elle voir ? ».

Définissez la cible et la tâche. Précisez la taille de la cible, la distance d’observation, le champ de vision et le contraste thermique minimal. Déterminez si la caméra doit détecter, identifier ou mesurer la cible. Les différentes applications de l’imagerie thermique nécessitent des critères de test différents.
Enregistrez une référence dans des conditions claires. Testez le système complet une fois installé, avec la caméra, l’objectif, la mise au point, la position de montage et la cible prévus. La référence indique le niveau de détail et de contraste de l’image disponible avant l’introduction d’effets environnementaux.
Répétez le test dans des conditions représentatives. Veillez à ce que la position de la cible et les critères de décision restent cohérents. Notez la distance d’observation, la visibilité en cas de brouillard ou l’intensité de la pluie, le type de fumée et l’état de la vitre de la caméra. Vérifiez si l’opérateur est toujours en mesure d’accomplir la tâche prévue, et pas seulement si une image reste affichée à l’écran.
Inspectez le trajet optique. La condensation, les films d’eau, la saleté, les vitres externes et les boîtiers de protection peuvent réduire la qualité de l’image indépendamment des conditions atmosphériques. Vérifiez le drainage, l’accès pour le nettoyage, la mise au point et la stabilité du montage.
Définissez une limite opérationnelle pour chaque tâche. La détection peut rester possible même après l’échec de l’identification. La mesure de température à longue distance nécessite également un modèle de correction atmosphérique adapté ; une perte de transmission non prise en compte peut réduire la précision de l’imagerie thermique même lorsque la cible reste visible.
Pour la surveillance en site fixe, découvrez les caméras de sécurité thermiques fixes de Raythink. Choisissez la caméra et l’objectif en fonction de la taille de la cible, de la distance d’observation, du champ de vision et du type de tâche (détection ou identification).

FAQ
Une caméra thermique à plus haute résolution permet-elle de voir plus clairement à travers le brouillard ou la fumée ?
Uniquement si un signal suffisant provenant de la cible atteint le détecteur. Un nombre plus élevé de pixels permet de préserver les détails de l’image, mais ne permet pas de récupérer le rayonnement absorbé ou diffusé par un brouillard ou une fumée dense. L’objectif, la taille de la cible et la distance d’observation déterminent toujours le nombre de pixels utiles couvrant la cible.

L’amélioration de l’image permet-elle de récupérer les détails perdus par mauvais temps ?
L’amélioration de l’image peut rendre les contrastes faibles plus visibles, mais elle ne peut pas récupérer les détails qui n’ont jamais atteint le détecteur. Un traitement trop agressif peut également accentuer le bruit ou la structure du brouillard ou de la fumée ; il convient donc d’évaluer l’image traitée en fonction de la tâche visée.

Une caméra thermique peut-elle mesurer la température avec précision à travers le brouillard ou la fumée ?
Pas de manière fiable, à moins que l’effet atmosphérique ne soit connu et pris en compte dans le dispositif de mesure. Le brouillard et la fumée peuvent affaiblir le rayonnement de la cible et introduire un rayonnement supplémentaire provenant de l’atmosphère. Une cible peut rester visible même lorsque la température affichée n’est plus fiable.

Un indice de protection IP signifie-t-il qu’une caméra thermique verra clairement sous une pluie battante ?
Non. L’indice IP décrit le niveau de protection testé du boîtier contre la pénétration d’eau et de poussière. Une pluie battante peut tout de même affaiblir le signal de la cible, mouiller la fenêtre optique et réduire le contraste thermique de la scène.

Conclusion
Les caméras thermiques offrent souvent un avantage par rapport aux caméras à lumière visible dans certaines conditions de brouillard, de pluie et de fumée. Un brouillard dense, une pluie battante et une fumée chaude ou concentrée peuvent toutefois réduire la portée de détection ou masquer la cible.

Déterminez si la caméra doit détecter, identifier ou mesurer la cible, puis testez le système complet une fois installé à la distance requise dans des conditions représentatives. Cela permet d’établir une limite de fonctionnement réaliste sans transformer un avantage conditionnel en une affirmation absolue de « vision à travers les obstacles ».
