Le choix d’une caméra thermique pour l’inspection de circuits imprimés diffère de celui d’une caméra destinée aux moteurs, aux armoires électriques ou aux inspections de bâtiments. Vos cibles sont plus petites. Votre distance de travail est plus courte. Une augmentation de température de quelques degrés sur un régulateur, un MOSFET, un connecteur ou une carte de gestion de batterie peut vous en apprendre davantage qu’un balayage thermique complet de la carte.

Réponse rapide : pour les travaux sur circuits imprimés et composants électroniques, choisissez une caméra thermique capable de faire la mise au point à votre distance de travail réelle, de distinguer vos plus petits composants, de détecter des différences de température minimes et d’enregistrer des données radiométriques pour une analyse ultérieure. Pour les réparations et la mise en service de cartes, une résolution de 640 × 512 constitue un excellent point de départ. Pour la recherche ou les tests commerciaux en microélectronique, optez pour une résolution de 1 280 × 1 024 lorsque des détails au niveau du pixel et des rapports reproductibles sont nécessaires. Si vous inspectez de petits composants à courte distance, vérifiez que l’appareil prend en charge les objectifs macro avant de l’acheter.

Utilisez ce tableau pour affiner vos choix avant de comparer les fiches produits.

Cas d’utilisation Point de départ pratique Ce qu’il faut vérifier en premier
Réparation de circuits imprimés et recherche de composants chauds 320 × 240 à 640 × 512 Mise au point rapprochée, objectif macro, mise au point manuelle
R&D en électronique et mise en service de cartes 640 × 512 IFOV, NETD, images radiométriques, données de tendance
Tests en laboratoire et validation de produits 640 × 512 à 1 280 × 1 024 Configuration reproductible, logiciel d’analyse sur PC, génération de rapports
Inspection de la microélectronique commerciale 1280×1024 Résolution spatiale fine, options d’objectifs, traçabilité des données
Électronique des modules de batterie ou cartes d’alimentation 640×512 ou plus Plage de température, mesure de surface,
tendances de température
Une caméra thermique portable à usage industriel général peut s’avérer utile pour de nombreuses inspections, mais les travaux sur les circuits imprimés sollicitent davantage la caméra. Vous ne vous contentez pas de vous demander : « Est-ce que quelque chose est chaud ? » Vous cherchez à savoir quelle pièce est chaude, à quelle vitesse elle se réchauffe, si le schéma se répète et si les données peuvent étayer un rapport de laboratoire ou une décision de conception.

Ce guide présente les critères de sélection pour les composants de circuits imprimés, les laboratoires d’électronique, les tâches de recherche et la mesure précise de la température.

caméra thermique circuits imprimés
En quoi une caméra thermique destinée à l’inspection des circuits imprimés est-elle différente ?
L’inspection des circuits imprimés impose à une caméra thermique des exigences différentes de celles des inspections de moteurs, de barres omnibus ou de parois de fours. Les cibles sur les circuits imprimés peuvent être extrêmement petites, notamment les composants 0402, les circuits intégrés de puissance, les fusibles CMS et les pistes étroites. La caméra doit donc disposer d’une résolution spatiale suffisante, d’une capacité de mise au point rapprochée et d’une sensibilité thermique permettant de détecter de subtiles différences de température à de courtes distances de travail.

Pour l’inspection des circuits imprimés et des composants électroniques, l’imagerie thermique aide les ingénieurs à surveiller la température des composants, à détecter un échauffement anormal et à évaluer les pertes thermiques sans toucher la carte. Dans le domaine de l’électronique, les avantages de l’imagerie thermique se manifestent généralement de quatre façons :

Détection des composants anormalement chauds : vous pouvez repérer un condensateur en court-circuit, un régulateur en surcharge ou un connecteur présentant une résistance de contact élevée.
Comparer les révisions de carte : vous pouvez voir si une modification de l’agencement améliore la répartition de la chaleur ou crée une nouvelle zone chaude.
Valider les limites de conception : vous pouvez vérifier la température des composants lors des étapes de mise en charge, du démarrage, de la charge ou des essais en boîtier.
Documenter les résultats des essais : vous pouvez enregistrer des images, des vidéos, des zones de mesure et des rapports pour une comparaison ultérieure.
Une image thermique peut sembler convaincante mais fournir des mesures peu fiables si la mise au point est incorrecte, si le réglage de l’émissivité est erroné ou si la cible ne couvre pas suffisamment de pixels. Pour l’inspection des circuits imprimés et des composants électroniques, une caméra thermique doit être considérée comme un outil de mesure, et non pas uniquement comme un outil de visualisation.

Les caractéristiques techniques qui influencent votre choix
Résolution et IFOV
La résolution indique le nombre de pixels thermiques capturés par la caméra. L’IFOV indique la surface couverte par chaque pixel à une distance donnée. Pour les travaux sur circuits imprimés, l’IFOV est souvent un critère d’achat plus important.

Commencez par déterminer ceci : quel est le plus petit composant ou la plus petite zone chaude que vous devez mesurer, et à quelle distance la caméra se trouvera-t-elle de la carte ?

Une règle utile consiste à s’assurer que la cible s’étend sur plusieurs pixels. Si un point chaud ne couvre qu’un seul pixel, vous verrez peut-être un point coloré, mais la mesure de température risque d’être imprécise. Pour obtenir des mesures reproductibles, la cible doit couvrir suffisamment de pixels afin de garantir des mesures de température fiables.

Voici une méthode pratique pour interpréter les spécifications :

Résolution plus élevée : utile lorsque vous devez visualiser de nombreux composants à la fois ou comparer la répartition thermique sur une carte.
IFOV plus faible : utile lorsqu’un composant doit être mesuré à une distance fixe.
Détail de l’image : dépend de la résolution du détecteur et de l’optique de l’objectif, et non du zoom numérique.
Le zoom numérique peut donner l’impression que l’image est plus proche. Il n’apporte pas d’informations de mesure réelles. Si vous devez mesurer un minuscule régulateur ou une résistance, vérifiez la résolution, l’IFOV, l’objectif et la mise au point avant de vous intéresser au zoom.

Mise au point rapprochée et objectifs macro
La mise au point rapprochée est la clé de voûte de l’inspection des circuits imprimés. Si la caméra ne peut pas faire la mise au point à la distance de travail requise, l’image thermique paraîtra floue et les détails des composants risquent d’être difficiles à distinguer.

Dans de nombreux ateliers d’électronique, la caméra est positionnée à une distance de 10 à 50 cm de la carte. Un objectif industriel standard peut être conçu pour des panneaux, des machines et des surfaces de bâtiments, plutôt que pour des cartes comportant des composants densément disposés. C’est pourquoi la prise en charge des objectifs macro peut s’avérer précieuse.

Optez pour un objectif macro lorsque :

Vous devez inspecter de petits composants CMS, des boîtiers de circuits intégrés, des joints de soudure ou des pistes étroites.
Vous devez distinguer des sources de chaleur proches les unes des autres sur un circuit imprimé densément peuplé.
Vous travaillez sur la réparation, l’analyse des défaillances, la mise en service de prototypes ou le diagnostic au niveau des composants.
Vous avez besoin d’images reproductibles à partir d’une configuration de banc fixe.
Vous n’aurez peut-être pas besoin d’un objectif macro pour inspecter des cibles plus grandes telles que des modules de puissance, des blocs de connecteurs, des barres omnibus, les surfaces de blocs-batteries ou des boîtiers. Dans ces cas, un objectif standard offrant une bonne résolution et une mise au point manuelle peut suffire.

NETD et faible contraste thermique
Le NETD mesure la plus petite différence de température qu’une caméra thermique peut distinguer du bruit thermique. Un NETD plus faible est utile lorsque le motif thermique est subtil.

Dans le domaine des circuits imprimés, tous les défauts significatifs n’apparaissent pas sous la forme d’un point chaud lumineux. Une modification de conception peut réduire la température d’un composant de 1 à 2 ℃. Un connecteur présentant une résistance de contact accrue peut s’échauffer progressivement sous charge. Une carte située à l’intérieur d’un boîtier peut présenter un profil thermique étendu et à faible contraste.

Recommandation pratique :

< 35 mK : Convient au diagnostic électronique professionnel et à la validation en laboratoire.
< 25 mK : Plus adapté aux faibles contrastes thermiques, à la R&D de pointe et aux tâches de recherche.
NETD plus élevé : convenable pour les surchauffes évidentes, mais moins utile pour détecter les différences thermiques précoces.
Le NETD ne remplace pas la précision. Il aide la caméra à détecter de faibles différences de température dans l’image. La précision des mesures de température dépend toujours de la mise au point, de l’émissivité, de la température réfléchie, de la taille de la cible et de l’étalonnage.

Plage de température et précision
La plupart des inspections de circuits imprimés et de composants électroniques s’effectuent dans une plage de température modérée. De nombreux composants sont évalués à des températures inférieures à 150 ℃, tandis que l’électronique de puissance, les éléments chauffants et les essais de résistance aux conditions extrêmes peuvent atteindre des températures plus élevées.

Ne choisissez pas un appareil uniquement en fonction de la température maximale atteinte. Choisissez-le en fonction de votre plage de test réelle :

Essais électroniques à température faible à modérée : une plage de -20 ℃ à 150 ℃ est souvent suffisante.
Électronique de puissance, boîtiers chauffants et modules de grande taille : une plage allant jusqu’à 650 ℃ offre une plus grande marge de manœuvre.
Recherche sur les procédés ou les matériaux à haute température : vous pourriez avoir besoin de plages étendues et de filtres.
La précision est généralement indiquée comme étant de ±2 °C ou ±2 % de la valeur mesurée. Pour les équipes d’électronique, la variation relative de température peut être aussi utile que la température absolue. Si une révision de carte réduit la température d’un composant de 92 ℃ à 78 ℃ dans la même configuration de test, la comparaison reste pertinente même si la température absolue comporte une incertitude.

L’essentiel est de maintenir une configuration constante : même distance, même angle, même réglage d’émissivité, même charge, même débit d’air et même zone de mesure.

Émissivité et surfaces réfléchissantes
L’inspection des circuits imprimés implique souvent des matériaux mixtes. Le FR-4, les boîtiers mats, le masque de soudure, le cuivre, la soudure, les blindages métalliques et les revêtements brillants peuvent tous présenter des valeurs d’émissivité infrarouge très différentes.

Un métal à faible émissivité peut réfléchir la chaleur provenant des lampes, des mains, des outils ou de la pièce. Cela peut donner l’impression qu’un plot métallique ou un blindage est plus chaud ou plus froid qu’il ne l’est en réalité. C’est l’un des moyens les plus simples d’obtenir une lecture thermique plausible mais erronée.

Pour les étapes suivantes :

Réglez l’émissivité en fonction du matériau que vous mesurez.
Comparez des surfaces similaires au lieu de mélanger du cuivre nu et des boîtiers revêtus.
Utilisez du ruban adhésif ou des revêtements mats à haute émissivité pour les points de test lorsque le processus le permet.
Évitez les angles de vision trop prononcés, car les reflets s’intensifient.
Consignez la configuration dans vos notes de laboratoire ou vos rapports.
Pour la recherche de défauts, la tendance observée peut suffire. Pour la validation des produits, la rigueur de la mesure est plus importante.

Données radiométriques, logiciel PC et rapports
Pour les travaux sur circuits imprimés et en laboratoire, le fichier a autant d’importance que l’image en direct. Les images radiométriques et, sur les modèles compatibles, les fichiers vidéo infrarouges radiométriques conservent les données de température pour un examen ultérieur. Une simple capture d’écran ou une vidéo MP4 standard doit être considérée comme une documentation visuelle, et non comme une source pour une analyse ultérieure de la température.

Le logiciel PC prend toute son importance lorsque vous devez :

Délimiter des zones autour de composants ou de parties de la carte.
Comparer des courbes de température dans le temps.
Exporter les données de température d’origine.
Créer des rapports destinés aux revues internes, aux fournisseurs ou aux clients.
Vérifier à nouveau les mêmes données après une modification de conception.
Le client PC TI Studio de Raythink prend en charge l’analyse en ligne et hors ligne, les outils de mesure de points, lignes, cercles, rectangles et polygones, le masquage de zones, les courbes de tendance, l’exportation des données de température d’origine, les modèles de rapports personnalisés et l’historique des alarmes. Cela correspond parfaitement aux flux de travail en laboratoire, où la question n’est pas seulement de savoir à quoi ressemblait le circuit imprimé, mais aussi comment son comportement thermique a évolué au fil du temps.

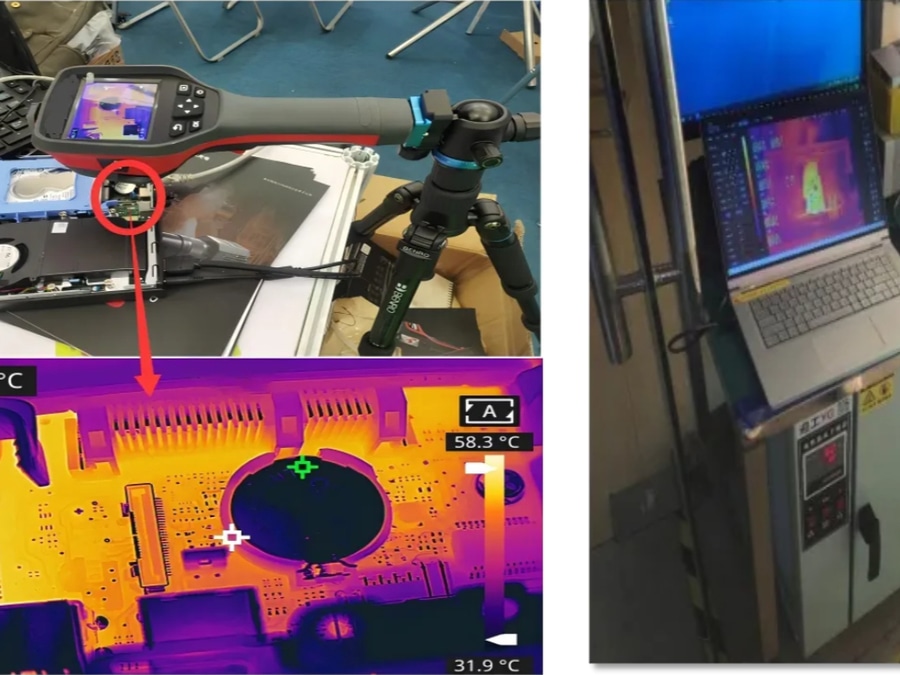

Déploiement d’une caméra thermique pour la détection et la localisation des défauts sur les circuits imprimés
Mesure de la température des circuits imprimés
Comment adapter la caméra aux flux de travail réels en électronique
Le choix optimal apparaît plus clairement lorsque vous associez la caméra à votre banc de travail, et non à une fiche technique.

Mise en service de la carte et débogage des prototypes
Lors de la première mise sous tension, vous devez détecter rapidement tout échauffement inattendu. Une caméra dotée d’une mise au point manuelle, d’un bon niveau de détail à courte distance et de fonctions de mesure intégrées vous aide à comparer les régulateurs, les pilotes, les connecteurs et les chemins d’alimentation pendant que la carte est sous tension.

Pour ce flux de travail, privilégiez :

Une mise au point rapprochée ou la prise en charge de la mode macro.
Une résolution de 640 × 512 si la carte est dense.
Des images radiométriques pour une analyse ultérieure.
La mesure de zones ciblées pour les composants connus comme présentant un risque élevé.
L’objectif n’est pas seulement de repérer la partie la plus chaude, mais aussi de déterminer si le profil thermique correspond à vos attentes de conception.

Réparation et analyse des défaillances
Les équipes de réparation recherchent souvent des composants qui chauffent de manière anormale par rapport au reste de la carte. Il peut s’agir d’un condensateur court-circuité, d’un circuit intégré endommagé, d’une fuite de courant ou d’un défaut de connecteur.

Dans ce contexte, le contrôle macro et la mise au point deviennent prioritaires. Une caméra bon marché avec une mise au point rapprochée insuffisante peut convenir pour les grands modules, mais ne permettra pas de saisir les détails au niveau des composants qui accélèrent la réparation. Utilisez un support stable dans la mesure du possible. Même une bonne caméra perd de sa valeur si chaque image est prise à une distance et sous un angle différents.

Si votre tâche principale consiste à dépanner au niveau de la carte, le guide de Raythink sur l’utilisation d’une caméra thermique pour la réparation électronique couvre davantage de cas d’utilisation en matière de réparation et de retouche.

Validation en laboratoire et recherche
Les équipes de laboratoire ont besoin de données reproductibles. Elles peuvent comparer les révisions de cartes, les conditions de charge, les paramètres du micrologiciel, les conceptions de boîtiers ou les matériaux des dissipateurs thermiques.

Pour une utilisation en laboratoire, recherchez :

Un NETD faible pour détecter les changements subtils.
La vidéo radiométrique pour les tests de démarrage et de variation de charge.
L’analyse sur PC et l’exportation des données de température.
Des modèles de rapports personnalisés.
Une résolution suffisante pour mesurer chaque zone sans confondre les sources de chaleur voisines.
Si vous publiez des rapports de test internes, veillez à indiquer clairement dans le rapport la configuration de mesure : distance par rapport à la cible, émissivité, conditions ambiantes, profil de charge et zones de mesure.

Fabrication électronique et essais de produits
Dans le domaine de la fabrication électronique et des essais de produits, les ingénieurs peuvent avoir besoin de distinguer de petits composants et d’obtenir des mesures de température reproductibles. Une caméra thermique haute résolution, associée à un objectif et à une distance de travail adaptés, peut aider à évaluer la répartition de la température sur les cartes de circuits imprimés, les assemblages de prototypes et les modules électroniques compacts.

Une résolution plus élevée du détecteur ne garantit pas à elle seule des mesures précises. Les surfaces réfléchissantes, des réglages d’émissivité incorrects, des réflexions indésirables et une mise au point insuffisante peuvent tous introduire des erreurs de mesure. L’intérêt pratique d’une résolution plus élevée dépend de l’objectif, du champ de vision, de la distance de travail, de l’émissivité de la surface, de l’étalonnage et des paramètres d’analyse utilisés pour le test.

Électronique des modules de batterie et cartes de puissance
Les systèmes de batterie ajoutent une dimension supplémentaire : la chaleur peut provenir des cellules, de l’électronique de puissance, des connecteurs, des circuits d’équilibrage ou de la conception du boîtier. Une caméra portable est utile lors des évaluations en laboratoire et du dépannage. Les systèmes fixes peuvent s’avérer plus adaptés à la surveillance continue de la production lorsque le même processus lié aux batteries nécessite un positionnement répété, des alarmes et des enregistrements à long terme.

Pour l’électronique des batteries, privilégiez la plage de température, la mesure par zone, l’enregistrement des tendances et une distance de travail sûre. Si vous avez besoin d’alarmes en continu, demandez-vous si une caméra thermique fixe ou un logiciel de plateforme doit faire partie du projet.

Pour une analyse plus approfondie des scénarios réels de test de circuits imprimés, consultez le guide de Raythink sur les applications de l’imagerie thermique pour les circuits imprimés.

Exemples de produits Raythink pour l’inspection des circuits imprimés et des composants électroniques
Utilisez ces exemples comme guide de sélection, et non comme un classement universel. Le choix approprié dépend de votre plus petite cible, de la distance de travail, de vos besoins en matière de rapports et de votre budget.

Exemple de produit Meilleure adéquation Caractéristiques clés
RM620 Conception de circuits et diagnostics électroniques généraux 640×512, <35 mK, IFOV de 0,63 mrad, mise au point manuelle,
logiciel pour PC/mobile
RT400 Analyse experte et travail mixte en laboratoire/sur le terrain 480×360, super-résolution 960×720, <35 mK,
analyse des tendances, rapports au format PDF
RS600 Petits composants et diagnostics très détaillés 640 × 512, super-résolution 1 280 × 1 024, < 25 mK,
prise en charge des objectifs macro
RS1280 : Détails en microélectronique pour la recherche et le secteur commercial 1280×1024, super-résolution 2560×2048, <25 mK,
champ de vision standard (IFOV) de 0,34 mrad
La caméra thermique portable RM620 constitue un point de départ pratique pour la conception de circuits électroniques, le diagnostic électronique général et l’inspection des cartes d’alimentation. Son détecteur 640×512, sa sensibilité <35 mK, son champ de vision (IFOV) de 0,63 mrad et la prise en charge des logiciels pour PC et appareils mobiles en font un outil plus performant qu’une caméra de dépistage basique pour les cartes à haute densité.

Optez pour la RM620 si vous avez besoin d’une caméra portable professionnelle pour les vérifications de conception de circuits et les comparaisons thermiques au niveau des cartes. Évitez-la si votre tâche principale consiste à isoler de minuscules défauts sur des composants CMS, ce qui nécessite la prise en charge confirmée d’objectifs macro.

La caméra thermique RT400 Expert convient aux équipes qui ont besoin de fonctionnalités d’analyse intégrées plus poussées, d’analyse des tendances et de génération de rapports. Elle offre une résolution de 480 × 360 avec une super-résolution de 960 × 720, un NETD < 35 mK, des objectifs grand angle/téléobjectif/super-téléobjectif en option, jusqu’à 15 points/lignes/zones mobiles, l’analyse des tendances, la vidéo radiométrique, la génération de rapports au format PDF, ainsi que la prise en charge de l’édition sur PC et des modèles.

Optez pour la RT400 lorsque la caméra doit être utilisée à la fois pour des diagnostics en laboratoire, la R&D électrique, des contrôles de routine et des flux de travail nécessitant de nombreux rapports.

Caméra thermique portable RM620, imageur thermique portable
Caméra thermique portable RM620
Caméra thermique RT400 Expert, caméra thermique professionnelle
Caméra thermique RT400 Expert
La caméra thermique phare RS600 est l’option portable de Raythink à privilégier lorsque des capacités macro sont requises pour travailler sur des circuits imprimés comportant de petites cibles. Elle offre une résolution de 640 × 512, une super-résolution de 1 280 × 1 024, un NETD < 25 mK, un choix d’objectifs en option, jusqu’à 25 objets de mesure mobiles, l’analyse de tendances, la vidéo radiométrique, des rapports au format PDF et un logiciel pour PC/mobile.

Optez pour la RS600 lorsque vous avez besoin de capacités macro, d’une forte sensibilité et d’un niveau de détail suffisant pour les petits composants, les travaux de laboratoire haut de gamme ou l’analyse des défaillances électroniques.

La caméra thermique haut de gamme RS1280 est l’option à haute résolution destinée à la recherche et aux tâches de microélectronique. Sa page officielle indique une résolution de 1 280 × 1 024, une super-résolution de 2 560 × 2 048, un NETD < 25 mK, un champ de vision intrafield (IFOV) de 0,34 mrad avec l’objectif standard, et une distance minimale de prise de vue de 0,2 m avec l’objectif grand angle. Elle prend également en charge jusqu’à 35 points/lignes/zones, l’analyse de tendances, la vidéo radiométrique, les rapports au format PDF, ainsi que des logiciels pour PC et appareils mobiles.

Optez pour la RS1280 lorsque votre travail exige un maximum de détails spatiaux, une densité d’image de niveau recherche ou des analyses répétées sur de petits assemblages électroniques. Si votre besoin principal est l’inspection de composants à très courte distance, vérifiez la configuration de l’objectif et du support par rapport à la taille de votre cible avant l’achat.

Caméra thermique phare RS600, caméra thermique professionnelle
Caméra thermique phare RS600
Caméra thermique phare RS1280, caméra d’imagerie thermique professionnelle
Caméra thermique haut de gamme RS1280
Liste de contrôle avant achat
Utilisez cette liste de contrôle avant de choisir une caméra thermique pour circuits imprimés. Elle vous permettra de fonder votre décision sur votre configuration de test réelle.

Je connais la taille du plus petit composant ou de la zone chaude que je dois mesurer.
Je connais la distance de travail entre la caméra et la carte sur le banc d’essai.
J’ai vérifié que la cible couvre suffisamment de pixels pour la mesure, et pas seulement pour la détection.
J’ai vérifié la prise en charge de la mise au point rapprochée ou d’un objectif macro pour l’inspection de petits composants CMS.
J’ai vérifié le NETD pour les sources de chaleur à faible contraste, et pas seulement la résolution.
J’ai vérifié que la plage de température couvre mes tests sur cartes, modules ou composants électroniques de puissance.
Je peux régler l’émissivité et consigner ce paramètre dans mon rapport.
J’ai prévu une stratégie pour le cuivre brillant, la soudure, le blindage et les boîtiers réfléchissants.
Je peux enregistrer des images ou des vidéos radiométriques pour les examiner ultérieurement.
Je peux tracer des zones de mesure autour des composants ou de certaines zones de la carte.
Je peux exporter des données ou créer des rapports si une documentation de laboratoire est requise.
J’ai vérifié les options de trépied ou de fixation pour une capture d’images reproductible.
Je sais si le projet nécessite une inspection à main levée, une surveillance fixe, ou les deux.
Deux éléments méritent une attention particulière : la capacité macro et le flux de travail des données. De nombreuses caméras peuvent montrer un circuit imprimé surchauffé. Peu d’entre elles sont capables de distinguer de minuscules composants à une distance fixe du banc de travail, puis de produire des données que votre équipe pourra examiner plusieurs semaines plus tard.

Conclusion
Le choix de la caméra thermique adaptée à l’inspection des circuits imprimés dépend en premier lieu de la taille de votre cible, de la distance de travail et de vos besoins en matière de documentation. La résolution est un critère utile, mais ce n’est qu’un élément parmi d’autres. La mise au point rapprochée, la prise en charge des objectifs macro, le NETD, le contrôle de l’émissivité, les fichiers radiométriques, la mesure de zones spécifiques et la génération de rapports sur PC sont autant de facteurs qui déterminent si la caméra vous fournira des données techniques exploitables.

Pour la réparation et la mise en service des cartes, privilégiez la netteté à courte distance et la capacité macro. Pour la validation en laboratoire, ajoutez la vidéo radiométrique, les courbes de tendance et les rapports reproductibles. Pour la recherche et les tests de microélectronique commerciale, les modèles à haute résolution peuvent fournir le niveau de détail spatial supplémentaire requis par votre travail.

Si vous comparez les caméras thermiques portables Raythink destinées aux circuits imprimés, à la R&D en électronique ou à la mesure de petites cibles, contactez Raythink en précisant la taille de votre cible, la distance de travail et vos exigences en matière de rapports.

FAQ
Ai-je besoin d’un objectif macro pour l’inspection des circuits imprimés ?
Vous avez besoin d’un objectif macro lorsque votre cible est un petit composant, un point de soudure, une piste ou une zone dense du circuit imprimé qu’un objectif standard ne peut pas distinguer clairement. La fonction macro permet à la caméra de faire la mise au point de plus près et de capturer davantage de détails utiles à courte distance. Si vous inspectez des modules de puissance, des connecteurs, des boîtiers ou des surfaces de blocs-batteries de plus grande taille, un objectif standard doté d’une bonne mise au point manuelle peut suffire.

Une résolution de 640×512 est-elle suffisante pour la R&D en électronique ?
Une résolution de 640 × 512 est suffisante pour de nombreuses tâches de R&D en électronique, notamment la mise en service de cartes, l’inspection de cartes d’alimentation, l’échauffement des connecteurs et la comparaison de composants. Elle devient toutefois limitante lorsque la cible est très petite, que la carte est dense ou que le test nécessite des détails spatiaux fins sur de nombreux composants. Dans ces cas-là, une caméra de 1 280 × 1 024 peut réduire les approximations et améliorer la répétabilité.

Comment mesurer des soudures brillantes, du cuivre ou des blindages métalliques ?
Mesurez les surfaces brillantes avec précaution, car elles peuvent réfléchir l’énergie infrarouge provenant de la pièce, de votre main, des lumières ou de pièces chaudes situées à proximité. Définissez l’émissivité du matériau, évitez les angles de vision trop prononcés et comparez des surfaces similaires lorsque cela est possible. Pour la validation en laboratoire, de nombreuses équipes utilisent du ruban adhésif ou un revêtement mat à haute émissivité sur des points de test définis lorsque le processus le permet. Consignez toujours la méthode utilisée dans le rapport.

Dois-je utiliser une caméra thermique portable ou fixe pour la production électronique ?
Utilisez une caméra thermique portable pour le développement, l’analyse des défaillances, l’échantillonnage, les audits et les travaux de laboratoire flexibles. Utilisez une caméra thermique fixe lorsque le processus nécessite une surveillance continue, des positionnements répétés, des alarmes automatiques ou une intégration avec les équipements de production. De nombreuses équipes utilisent les deux : des caméras portables pour les analyses techniques et des systèmes fixes pour la surveillance de la ligne de production une fois que le risque thermique est bien compris.
