Ce qu'il faut vérifier avant d'acheter une caméra thermique pour les inspections électriques

{{{sourceTextContent.subTitle}}}

Une liste de critères d'achat d'une caméra thermique destinée aux inspections électriques doit s'articuler autour de la mission sur le terrain, et non en fonction de la gamme de produits. La caméra doit permettre à votre équipe de détecter toute chaleur anormale, d'identifier précisément l'équipement concerné et de générer un rapport sur lequel les équipes de maintenance pourront s'appuyer pour intervenir. La

{{{sourceTextContent.description}}}

Une liste de critères d'achat d'une caméra thermique destinée aux inspections électriques doit commencer par la mission sur le terrain, et non par la gamme de produits. La caméra doit aider votre équipe à détecter toute chaleur anormale, à identifier précisément l'équipement concerné et à générer un rapport sur lequel les équipes de maintenance peuvent s'appuyer pour agir. Le modèle le plus adapté n'est pas toujours le plus cher. C’est la caméra qui correspond à votre distance d’inspection, à l’accès aux armoires, à votre processus de création de rapports et au niveau de risque électrique.

Pour la maintenance courante d’une usine, cela peut se traduire par une caméra portable légère dotée d’une grande autonomie. Pour les inspections d’appareillages de commutation, de postes de transformation et de lignes de transport d’électricité, cela peut nécessiter une optique, une mise au point et une résolution de meilleure qualité. Pour les armoires scellées de tableau principal (« MSB ») ou de tableau de secours (« ESB »), ou d’autres armoires de distribution, cela peut impliquer la mise en place d’une surveillance thermique fixe plutôt que de se fier uniquement à des rondes manuelles.

L’OSHA souligne que l’électricité constitue un danger grave sur le lieu de travail, avec des risques tels que les chocs électriques, l’électrocution, les incendies et les explosions. Les caméras thermiques permettent une inspection sans contact, mais elles ne remplacent pas les pratiques de travail électriques qualifiées, les EPI ou les procédures de chantier.

Réponse rapide : que devez-vous vérifier en premier ?
Avant d’acheter une caméra thermique d’inspection électrique, évaluez-la par rapport à la plus petite cible, à la distance de travail réelle et au rapport dont votre équipe aura besoin après l’inspection.

Éléments à vérifier et leur incidence sur les inspections électriques
Résolution thermique : détermine si les petites bornes, cosses et jonctions de câbles sont suffisamment nettes pour être inspectées.
IFOV et distance de travail : indiquent si la caméra peut mesurer la cible depuis une position d’inspection sûre.
Méthode de mise au point : une image nette est nécessaire pour une analyse fiable de la température.
Champ de vision : un champ de vision large est utile à l’intérieur des armoires ; un champ de vision étroit est utile pour les cibles éloignées.
Plage de température : la plage doit couvrir les températures de fonctionnement normales et les températures de défaut probables.
Paramètres de mesure : l’émissivité, la température réfléchie et les réglages de distance affectent les relevés sur le terrain.
NETD : un NETD plus faible permet de détecter des différences de température plus faibles ; il ne reflète pas la précision de la mesure.
Logiciel et rapports : les équipes ont besoin d’images annotées, de rapports reproductibles, d’une fonction d’exportation des données et d’enregistrements des tendances.
Durabilité et autonomie de la batterie : les inspections électriques impliquent souvent de longs trajets, des locaux poussiéreux et des chantiers en extérieur.
Mode de déploiement : les caméras portables conviennent aux rondes ; les caméras fixes conviennent aux armoires fermées et à la surveillance continue.
Vérifiez la précision de l’image avant de vérifier le prix
Précision de l’image et taille de la cible
La précision de l’image est le premier critère d’achat, car les défauts électriques apparaissent souvent sur de petites pièces. Le corps d’un disjoncteur est facile à voir. Une cosse desserrée, un raccord de barre omnibus oxydé ou une extrémité de câble en surchauffe peuvent être beaucoup plus petits.

Commencez par la résolution thermique. Une résolution d’entrée de gamme peut convenir pour des balayages rapprochés de panneaux lorsque la cible est grande et que l’objectif est un dépistage de base des points chauds. Les appareillages de commutation denses, les tableaux MSB/ESB encombrés et les rapports des clients nécessitent généralement davantage de pixels sur la cible. Un niveau de détail thermique plus élevé facilite l’identification du composant, la comparaison des phases et la mise à jour du dossier de maintenance.

Inspection des équipements
IFOV, distance et mise au point
Renseignez-vous ensuite sur l’IFOV, ou champ de vision instantané. L’IFOV indique la surface couverte par chaque pixel du détecteur à une distance donnée. En termes simples, il répond à cette question : la caméra peut-elle voir la pièce qui vous intéresse depuis l’endroit où l’inspecteur est autorisé à se tenir ?

Cette question est plus utile que de se contenter de demander la résolution. Une caméra de 256 × 192 utilisée à un mètre d’un boîtier peut afficher clairement une borne. La même caméra utilisée à plusieurs mètres de distance peut ne pas fournir suffisamment de détails pour un petit connecteur. Pour les travaux sur les lignes de transmission, la distance peut être bien plus grande ; le choix de l’objectif et un champ de vision plus étroit deviennent donc plus importants.

La mise au point est le point à vérifier ensuite. Les caméras à mise au point fixe sont plus rapides et plus simples pour les travaux de proximité et répétitifs, tels que les tournées de contrôle de routine des tableaux. La mise au point manuelle, automatique ou assistée s’avère plus utile lorsque la distance de la cible varie, que les composants sont petits ou que les inspections portent sur des sous-stations et des équipements aériens. Si l’image n’est pas nette, les relevés de température et les étiquettes des composants perdent en fiabilité.

Vérifiez la configuration de mesure, et pas seulement la plage de température
Plage, précision et sensibilité
La plage de température est importante, mais elle ne constitue qu’un élément de la configuration de mesure. Pour de nombreuses applications de maintenance électrique, une caméra couvrant jusqu’à environ 550 °C ou 650 °C offre une marge suffisante pour l’inspection des tableaux, des disjoncteurs, des barres omnibus, des raccords de câbles et des équipements. Les processus industriels à haute température nécessitent des plages de température plus élevées, mais la plupart des acheteurs de caméras destinées à l’inspection électrique ne devraient pas choisir un modèle en se basant uniquement sur la température maximale indiquée.

Les spécifications relatives à la précision de mesure doivent être interprétées avec prudence. De nombreuses caméras thermiques industrielles indiquent une précision de ±2 °C ou ±2 % de la valeur mesurée dans des conditions définies. Cela ne signifie pas que chaque mesure sur le terrain correspondra exactement à cette valeur. Les mesures réelles sont influencées par le matériau de la surface, la taille de la cible, la distance, l’angle de vue, la chaleur réfléchie, la mise au point et l’état d’étalonnage.

Le NETD est souvent mal compris. Le NETD fait référence à la sensibilité thermique, c’est-à-dire à la plus petite différence de température que la caméra peut distinguer dans les conditions d’essai. Un NETD plus faible permet de révéler des motifs thermiques subtils. Il ne correspond pas à la précision de la température sur le terrain. Une caméra peut avoir un NETD faible et fournir malgré tout des mesures erronées si l’émissivité est incorrecte ou si la cible est trop petite dans l’image.

Émissivité, charge et contexte de terrain
L’émissivité est l’une des principales variables de l’inspection électrique. Le métal peint, le cuivre oxydé, l’isolation, les étiquettes, les barres omnibus brillantes et les pièces métalliques plaquées émettent et réfléchissent le rayonnement infrarouge de manière différente. Une caméra utilisée pour la thermographie électrique doit permettre à l’utilisateur de régler l’émissivité et, si nécessaire, de tenir compte de la température réfléchie.

L’état de charge doit également être pris en compte dans la configuration. Les inspections thermiques sont particulièrement utiles lorsque l’équipement fonctionne sous une charge significative et stable. Un circuit peu chargé peut ne pas révéler un problème naissant. Un changement soudain de charge peut faire apparaître un composant normal comme anormal pendant une courte période. C’est pourquoi le rapport doit consigner, dans la mesure du possible, les conditions de charge, la température ambiante, l’heure de l’inspection et le composant exact inspecté.

Pour les programmes basés aux États-Unis, la norme NFPA 70B constitue une référence utile en matière de maintenance, tandis que la norme NFPA 70E est couramment utilisée pour les pratiques de sécurité électrique sur le lieu de travail.

Adapter la caméra à l’installation électrique
Une caméra d’inspection électrique doit être choisie en fonction de l’installation concernée, et non en fonction d’une gamme de produits générique. Les tableaux MSB/ESB, les armoires étanches, les sous-stations et les lignes de transport d’électricité imposent des exigences distinctes en termes de distances, d’accès et de besoins en matière de rapports.

Équipement électrique : ce qu’il faut vérifier avant l’achat
Tableaux MSB / ESB : champ de vision suffisamment large, mise au point rapprochée, capture d’images visibles et documentation rapide.
Armoires de distribution : boîtier compact, utilisation facile d’une seule main, alignement clair des images thermiques et visibles, et nommage simple des images.
Appareillage de commutation : résolution plus élevée, mise au point stable, identification claire des composants et utilisation à distance de sécurité.
Traversées de transformateur : optique améliorée, comparaison des tendances, prise en charge des images visibles et rapports d’inspection reproductibles.
Jonctions et terminaisons de câbles : bons détails de près, contrôle de l’émissivité, outils de mesure des différences de température et annotation des images.
Lignes de transport : champ de vision plus étroit ou options téléobjectif, support pour trépied, contrôle précis de la mise au point et enregistrement de la localisation.
Armoires étanches : envisagez la surveillance thermique fixe, l’alimentation PoE, la sortie d’alarme et l’historique des tendances dans le logiciel.
Détection des défauts au niveau des traversées de transformateur
Armoires MSB, ESB et de distribution
Pour les MSB/ESB et les armoires de distribution, l’inspecteur travaille souvent à courte distance. Un champ de vision large permet de capturer l’ensemble de la section, mais la caméra doit tout de même pouvoir distinguer les bornes et les cosses de câbles. Si l’armoire est encombrée, la fusion à double spectre ou une image de référence en lumière visible peut rendre le rapport plus facile à comprendre.

Appareillages de commutation, sous-stations et lignes
Pour les appareillages de commutation et les sous-stations, la distance devient un facteur plus important. Les inspecteurs peuvent être amenés à se tenir à l’extérieur d’une zone délimitée ou derrière une barrière. Dans ce cas, la mise au point et l’IFOV (champ de vision intrinsèque) importent davantage qu’une simple valeur de résolution. Une caméra qui offre d’excellentes performances à portée de main peut s’avérer insuffisante pour une traversée ou un connecteur situé à plusieurs mètres.

Pour les épissures et les terminaisons de câbles, la répétabilité est un atout précieux. L’équipe doit pouvoir capturer le même composant au fil du temps, comparer l’élévation de température et examiner les images précédentes. Si le programme d’inspection s’inscrit dans le cadre des inspections des services publics d’électricité, la création de rapports et l’archivage peuvent devenir aussi importants que la capture d’images.

Détection des défauts sur les disjoncteurs
Vérifiez le logiciel, les rapports et l’exportation des données avant d’acheter
Fichiers de rapport et flux de travail sur le terrain
La caméra n’est que le point de départ du flux de travail d’inspection. Si l’équipe ne peut pas créer un rapport clair, comparer des images historiques ou exporter des données utiles, le programme d’inspection perd de sa valeur une fois la mission sur le terrain terminée.

Commencez par le type de fichier. Pour la maintenance électrique, les images fixes radiométriques sont généralement plus utiles que les captures d’écran ordinaires, car elles conservent les données de température pour une analyse ultérieure. Les images dans le spectre visible sont également utiles, car le responsable de la révision doit savoir quel disjoncteur, quelle borne ou quel raccord de câble apparaît sur l’image thermique.

Un bon rapport d’inspection électrique doit inclure l’identifiant de l’équipement, l’image thermique, l’image dans le spectre visible, les repères de mesure, les conditions d’inspection, les paramètres d’émissivité le cas échéant, les notes relatives à la charge, le niveau de priorité et les mesures recommandées.

Examen sur mobile et analyse sur PC
Pour le travail de terrain sur mobile, le client mobile TI Studio de Raythink prend en charge l’aperçu en temps réel, l’analyse de température et la génération de rapports pour les caméras infrarouges portables. Ce flux de travail de l’application est utile lorsque les inspecteurs doivent partager leurs résultats peu après une visite sur site.

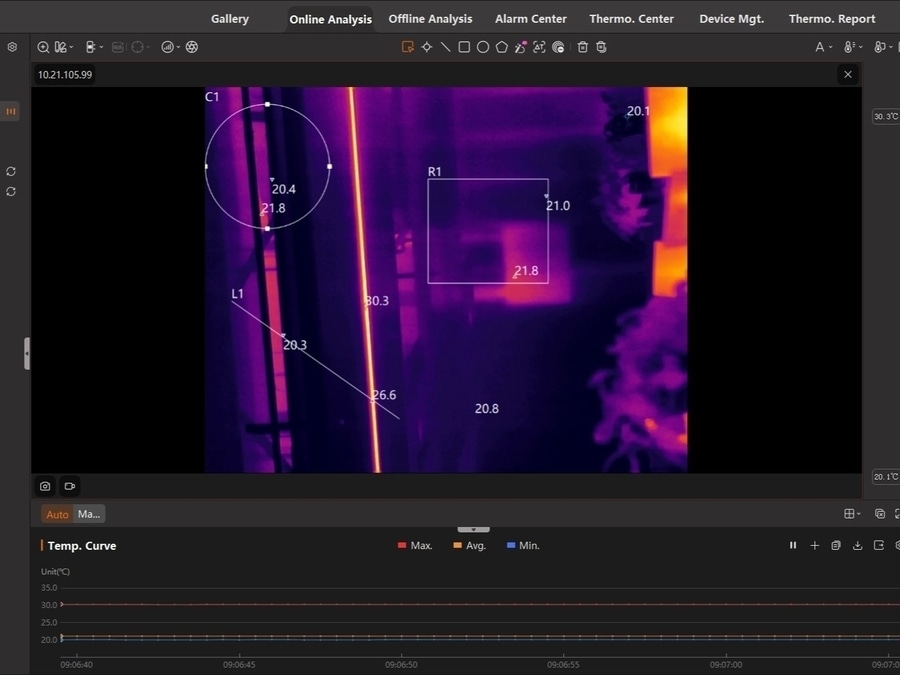

Pour une analyse plus approfondie, TI Studio PC Client prend en charge l’analyse en ligne et hors ligne, les outils de mesure de points, de lignes et de surfaces, les courbes de tendance, l’exportation de données, les modèles de rapports personnalisés, les règles d’alarme et l’historique des alarmes. Il est utile de vérifier ces fonctions avant l’achat si votre programme d’inspection repose sur des rapports reproductibles.

Un test pratique est très simple : demandez au fournisseur de générer un exemple de rapport à partir d’une de vos véritables inspections. Si le rapport est difficile à lire, à modifier ou s’il ne contient pas les données utilisées par votre équipe de maintenance, la caméra risque de ne pas convenir à votre flux de travail.

Capacités d’analyse puissantes
Vérifiez la durabilité, l’alimentation et l’étalonnage
Protection et autonomie de la batterie
L’inspection électrique n’est pas un travail de bureau tranquille. Une caméra peut être utilisée dans des locaux électriques poussiéreux, des zones d’équipements chaudes, des cours extérieures, sur des échelles, dans des tranchées de câbles et le long de longs parcours dans l’usine.

Vérifiez d’abord l’indice de protection contre les infiltrations. L’indice IP54 peut suffire pour de nombreuses tâches manuelles en usine et de maintenance, tandis que des installations fixes plus exigeantes peuvent nécessiter un indice plus élevé. Si la caméra doit être installée à l’intérieur d’une armoire, à proximité de poussière ou dans une pièce très humide, vérifiez à la fois l’indice de protection de la caméra et les plages de température et d’humidité de fonctionnement autorisées.

Vient ensuite l’autonomie de la batterie. Un appareil offrant deux heures d’autonomie peut convenir pour des vérifications rapides ou comme outil de secours. Les tournées de maintenance qui durent toute la journée nécessitent généralement une autonomie plus longue, des batteries remplaçables sur le terrain, une recharge rapide ou un plan de recharge bien défini. Demandez si l’autonomie indiquée varie en fonction du Wi-Fi, de la luminosité de l’écran, de l’enregistrement vidéo ou des températures froides.

Étalonnage et maintenance
L’étalonnage ne doit pas être négligé. Renseignez-vous sur la méthode d’étalonnage de la caméra, le certificat fourni avec l’appareil, la fréquence recommandée de réétalonnage et le lieu où le service après-vente est assuré.

Choisissez entre l’inspection portable et la surveillance fixe
Inspection portable
Utilisez une caméra portable lorsque le parcours d’inspection varie, lorsque l’équipe a besoin d’une dépannage flexible ou lorsqu’un technicien doit vérifier un résultat sur site. Une caméra thermographique portable convient aux rondes programmées, aux inspections par des prestataires, aux contrôles après réparation et aux tâches mixtes de maintenance électrique portant sur les tableaux, les moteurs, les transformateurs et les raccords de câbles.

Surveillance fixe
Optez pour la surveillance thermique fixe lorsque la cible est récurrente, que l’accès est limité et que le risque justifie une collecte continue de données. De nombreux programmes d’inspection des appareillages de commutation s’appuient encore sur des caméras portables pour les rondes programmées, en particulier lorsque les techniciens ont besoin de flexibilité pour intervenir sur plusieurs tableaux. La surveillance fixe est mieux adaptée aux armoires scellées ou difficiles à ouvrir, aux points de surchauffe connus, aux armoires de distribution compactes, aux salles de batteries, aux salles d’alimentation des centres de données et aux équipements nécessitant un suivi des tendances ou la génération d’alarmes entre deux inspections manuelles.

Un dispositif fixe compact peut surveiller les mêmes points au fil du temps, appliquer des règles d’alarme et envoyer des données à un logiciel. Il ne doit être choisi que lorsque les points surveillés, la position de montage, le champ de vision, la logique d’alarme et l’interface de données sont clairement définis.

De nombreux programmes électriques utilisent les deux approches : la surveillance fixe pour les équipements de grande valeur ou difficiles d’accès, et les caméras portables pour les rondes de routine et la vérification sur site.

Questions à poser au fournisseur avant de passer commande
Questions préalables à l’achat
Avant de passer commande, posez des questions qui permettent de faire le lien entre la fiche technique et le site :

Quel est le plus petit composant que cette caméra peut mesurer de manière fiable à la distance de travail du site ?
Pouvez-vous montrer une image thermique et visible réelle provenant d’un panneau, d’une baie d’appareillage ou d’une terminaison de câble similaire au site cible ?
La caméra dispose-t-elle d’une mise au point fixe, manuelle, automatique ou assistée ?
Quel objectif ou champ de vision (FOV) convient aux points d’inspection les plus proches et les plus éloignés du site ?
Les utilisateurs peuvent-ils régler l’émissivité, la température réfléchie, la distance et les paramètres ambiants ?
Les images enregistrées sont-elles radiométriques et peuvent-elles être réanalysées ultérieurement ?
Si la fonction vidéo est prise en charge, inclut-elle des données de température ou s’agit-il uniquement d’une documentation visuelle ?
Le logiciel permet-il de créer des rapports au format PDF, des modèles personnalisés et des registres basés sur les actifs ?
Le logiciel peut-il exporter les données de température d’origine ou les courbes de tendance ?
Quels sont l’indice de protection IP, la résistance aux chutes, la plage de températures de fonctionnement et les limites de stockage ?
Quel certificat est fourni avec la caméra, et quel est le processus de service après-vente ?
Pour les systèmes fixes, quels protocoles, sorties d’alarme et options SDK sont disponibles ?
Si un fournisseur ne peut pas répondre clairement à ces questions, réfléchissez-y à deux fois avant d’acheter. Un prix plus bas peut sembler attractif lors de l’achat, mais peut finalement coûter plus cher si la caméra ne permet pas de produire des rapports d’inspection fiables et reproductibles.

Comment Raythink répond à cette liste de contrôle
Adaptation des caméras portables
Les gammes de caméras thermiques portables et fixes de Raythink couvrent plusieurs processus d’inspection électrique ; le choix le plus adapté dépend donc du parcours d’inspection.

Pour la maintenance électrique de base, les acheteurs peuvent commencer par examiner les modèles offrant une plage de mesure de -20 °C à +550 °C, la prise en charge de l’analyse sur PC, la capture d’alarmes et une autonomie suffisante pour les tournées de routine. Pour les travaux électriques nécessitant de nombreux rapports, la caméra thermique portable CX200 Pro+ offre une résolution infrarouge de 256 × 192 avec une super-résolution en temps réel par IA de 320 × 240, des modes d’image visible/PIP/fusion, des connexions USB et Wi-Fi, la prise en charge des PC et des applications mobiles, une protection IP54 et une autonomie d’environ 15 heures.

Solution de surveillance fixe
Pour les armoires scellées ou difficiles à ouvrir, les espaces confinés ou les points de surveillance fixes nécessitant des données de tendance ou une sortie d’alarme, une caméra thermique fixe peut s’avérer plus adaptée. La caméra thermographique cubique TN220 de Raythink est conçue pour la surveillance thermique à courte distance dans des espaces confinés. Elle intègre les fonctionnalités suivantes : alimentation par PoE, montage flexible, capture d’images thermiques, règles d’analyse de température, liaison d’alarmes et prise en charge de protocoles tels que ONVIF, Modbus TCP/RTU et MQTT.

CX200PRO+
Caméra thermique portable CX200 Pro+
Caméra thermographique cubique TN220
Caméra thermographique cubique TN220
Le moyen le plus simple de faire son choix est d’envoyer le scénario d’inspection au fournisseur : type de cible, distance de travail, accès à l’armoire, exigences en matière de rapports et nécessité ou non d’une surveillance fixe. La recommandation d’un modèle doit intervenir après ces précisions, et non avant.

Conclusion
Avant d’acheter une caméra thermique destinée à l’inspection électrique, vérifiez ses performances dans le cadre du flux de travail réel. La résolution, l’IFOV, la mise au point, le champ de vision (FOV), la plage de mesure, les réglages d’émissivité, le logiciel, les rapports, l’autonomie de la batterie, la durabilité et l’étalonnage ont tous une incidence sur le résultat final.

Si l’équipe n’a besoin que de vérifications rapides des tableaux électriques, un modèle portable plus léger peut suffire. Si le travail porte sur des appareillages de commutation, des sous-stations, des terminaisons de câbles ou des installations de transport d’énergie, accordez davantage d’importance à l’optique, à la mise au point, à la résolution et à la génération de rapports. Si une armoire nécessite une surveillance continue, envisagez d’intégrer une surveillance thermique fixe au système.

Pour prendre une meilleure décision d’achat, préparez des exemples de scènes d’inspection avant de contacter les fournisseurs. Demandez des exemples d’images et de rapports. Choisissez ensuite la caméra qui prouve qu’elle est adaptée aux installations, et non pas simplement celle dont la fiche technique présente les caractéristiques les plus impressionnantes.

FAQ
Une résolution thermique de 160×120 est-elle suffisante pour les inspections électriques ?
Une résolution de 160×120 peut suffire pour des balayages de panneaux de base à courte distance lorsque la cible est grande et que l’objectif est un simple dépistage des points chauds. Pour les panneaux MSB/ESB denses, les appareillages de commutation, les terminaisons de câbles ou les rapports d’inspection, une résolution plus élevée fournit généralement des preuves plus nettes et permet une meilleure identification des composants.

Le NETD correspond-il à la précision de la température ?
Non. Le NETD correspond à la sensibilité thermique. Il indique la plus petite différence de température que la caméra est capable de distinguer dans les conditions de test. La précision de la température dépend de la caméra, de l’étalonnage, des réglages d’émissivité, de la distance, de la taille de la cible, de la mise au point, de la chaleur réfléchie et des conditions sur site.

Les équipes d’inspection électrique ont-elles besoin d’images radiométriques ?
Les images radiométriques sont fortement recommandées pour les programmes de maintenance, car elles conservent les données de température en vue d’une analyse ultérieure. Une simple capture d’écran peut montrer une répartition thermique, mais elle ne permet pas nécessairement à l’équipe d’ajuster les points de mesure, de comparer les données ou d’élaborer un rapport plus complet après l’inspection.

Une caméra thermique peut-elle être utilisée sur des équipements sous tension ?
Les caméras thermiques sont couramment utilisées pour l’inspection sans contact d’équipements électriques sous tension, mais la caméra ne rend pas automatiquement le travail sûr. Seul un personnel qualifié doit inspecter les équipements sous tension, et celui-ci doit respecter les procédures du site, les règles relatives aux EPI, les limites d’approche et les normes électriques applicables.

Quand faut-il utiliser une caméra thermique fixe plutôt qu’une caméra portable ?
Utilisez la surveillance thermique fixe lorsque le même équipement nécessite un suivi fréquent ou continu de la température, lorsqu’une armoire est difficile à ouvrir, ou lorsque des données historiques de tendance et des sorties d’alarme sont nécessaires. Utilisez une caméra portable lorsque l’itinéraire change, lorsque l’inspecteur a besoin de mobilité, ou lorsque l’équipe effectue des contrôles ponctuels et des vérifications après réparation.
