Comment les capteurs d'émission acoustique améliorent la maintenance prédictive des actifs industriels

{{{sourceTextContent.subTitle}}}

Vous recherchez des capteurs d'émissions acoustiques ou des solutions de surveillance pour la maintenance prédictive ?

{{{sourceTextContent.description}}}

Les actifs industriels tombent rarement en panne sans avertissement. Avant qu'une fissure ne se développe, qu'un roulement ne se détériore, qu'un réservoir sous pression ne s'affaiblisse ou qu'une vanne ne commence à fuir, le matériau ou le composant émet souvent de petites ondes de stress. Ces signaux peuvent être trop subtils pour que les opérateurs humains les remarquent, mais ils peuvent être détectés par des capteurs d'émission acoustique.

L'émission acoustique, souvent appelée AE, est une technologie de surveillance passive qui "écoute" les processus d'endommagement actifs à l'intérieur des matériaux et des systèmes mécaniques. Contrairement aux méthodes d'inspection traditionnelles qui ne vérifient les équipements qu'à intervalles réguliers, les capteurs d'émission acoustique peuvent assurer une surveillance continue ou périodique de l'état des équipements pendant qu'ils fonctionnent.

Pour les industries axées sur la maintenance prédictive, cela fait de l'EA un outil précieux. Elle aide les ingénieurs à identifier les dommages à un stade précoce, à réduire les temps d'arrêt non planifiés, à améliorer la sécurité et à prendre des décisions de maintenance basées sur les conditions de fonctionnement réelles.

1. Qu'est-ce que la surveillance par émission acoustique ?

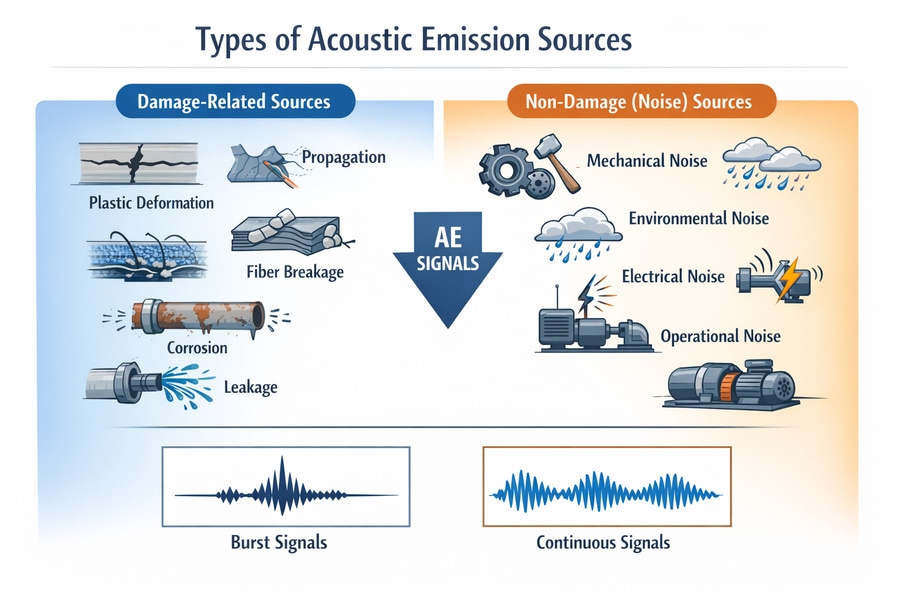

La surveillance des émissions acoustiques repose sur une idée simple : lorsqu'un matériau est soumis à des contraintes, à des dommages, à des frottements, à des fuites ou à la croissance d'une fissure, il peut émettre des ondes élastiques. Ces ondes se propagent dans la structure et peuvent être captées par des capteurs d'émission acoustique montés à la surface.

2. Pourquoi l'EA est-elle utile pour la maintenance prédictive ?

La maintenance prédictive dépend de l'alerte précoce. L'objectif n'est pas seulement de savoir quand une machine est déjà tombée en panne, mais aussi de comprendre quand la panne commence à se développer.

Les capteurs d'émissions acoustiques sont utiles parce qu'ils sont sensibles aux mécanismes de dommages actifs. Dans de nombreux cas, l'EA peut détecter des changements avant qu'ils ne soient visibles lors d'une inspection de routine ou avant qu'ils n'apparaissent clairement dans les données relatives aux vibrations, à la température ou à la pression.

Par exemple, l'EA peut aider à détecter
- L'apparition et la propagation de fissures
- Les fuites dans les vannes, les canalisations et les systèmes sous pression
- La friction, l'impact et le frottement dans les machines tournantes
- La rupture ou la délamination des fibres dans les structures composites
- Activité liée à la corrosion dans les réservoirs et les cuves sous pression
- Libération anormale de contraintes dans les ponts, les grues et les grandes structures

Cela permet aux équipes de maintenance de passer d'une inspection à calendrier fixe à une prise de décision basée sur l'état.

3. Détection des dommages pendant que l'équipement est en service

L'un des principaux avantages de la surveillance des émissions acoustiques est qu'il s'agit d'une technique passive. Le capteur n'a pas besoin d'envoyer de l'énergie dans la structure. Il se contente d'écouter les signaux générés par l'actif lui-même.

Cette technique est particulièrement utile pour les grandes installations industrielles qu'il est difficile, coûteux ou dangereux d'arrêter fréquemment.

4. Applications de la maintenance prédictive industrielle

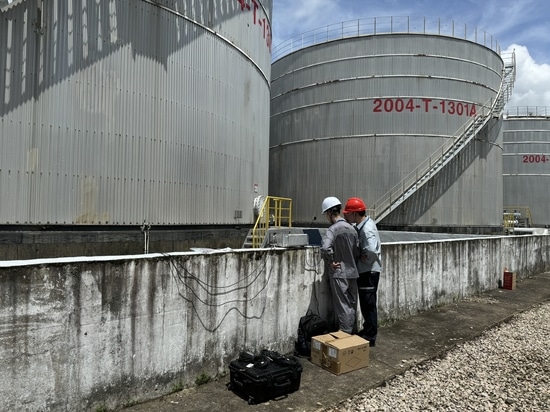

4.1 Réservoirs sous pression et cuves de stockage

Les équipements sous pression peuvent présenter des fissures, de la corrosion, des déformations et des fuites. Les capteurs AE peuvent surveiller la structure pendant les tests de pression ou le fonctionnement et aider à identifier les zones de défauts actifs.

Pour les réservoirs de stockage, l'AE peut être utilisé pour détecter les signaux liés à la corrosion ou aux fuites. Cela permet de planifier la maintenance sans exiger immédiatement un arrêt complet ou une inspection interne complète.

4.2 Pipelines et vannes

Les fuites génèrent de l'énergie acoustique et ultrasonique lorsque du gaz ou du liquide s'échappe par une petite ouverture. Les capteurs AE peuvent détecter ces signaux et aider à surveiller les pipelines, les vannes, les conduites de vapeur et les systèmes d'air comprimé.

4.3 Machines tournantes

Les machines tournantes produisent souvent des vibrations et des bruits de fond, mais l'EA peut encore fournir des informations utiles dans certaines applications. Les capteurs d'EA sont sensibles aux frottements, aux chocs, aux problèmes de lubrification, aux défauts des roulements et aux premiers dommages de surface.

Par rapport à l'analyse conventionnelle des vibrations, l'EA peut être particulièrement utile pour détecter les événements à haute fréquence associés à des dommages précoces.

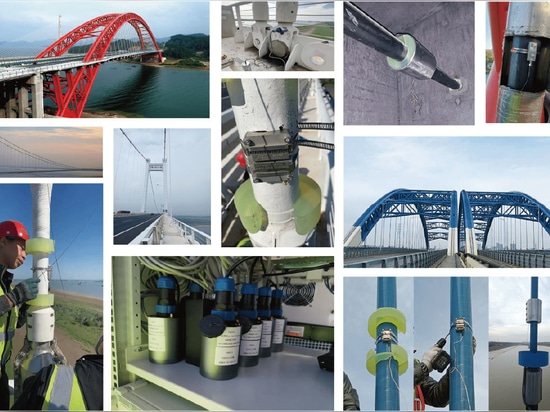

4.4 Ponts et grandes structures

Dans le cadre de la surveillance de l'état des structures, les capteurs d'EA peuvent être utilisés pour détecter la croissance active d'une fissure, la rupture d'un fil, l'endommagement d'un câble ou la redistribution des contraintes. Les réseaux de capteurs peuvent également aider à localiser la source de l'activité des émissions acoustiques.

Ceci est très utile pour les ponts, les grues, les équipements de levage, les structures en acier et les infrastructures en béton.

4.5 Matériaux composites

Les structures composites ne se brisent pas toujours de la même manière que les métaux. Les dommages peuvent inclure la rupture des fibres, la fissuration de la matrice, le décollement et la délamination. Ces mécanismes génèrent souvent des signaux d'émission acoustique.

La surveillance de l'EA est donc utile pour les pales d'éoliennes, les composants aérospatiaux, les réservoirs en PRFV, les cylindres sous pression et d'autres structures composites.

5. Capteurs d'EA, préamplificateurs et sélection du système

Les performances d'un système de surveillance des émissions acoustiques dépendent fortement de la sélection et de l'installation correctes des capteurs.

Les facteurs de sélection importants sont les suivants
- La gamme de fréquences du capteur
- La sensibilité
- Réponse résonnante ou à large bande
- Température de fonctionnement
- Préamplificateur intégré ou externe
- Longueur du câble et blindage
- Coupleur et méthode de montage
- Protection de l'environnement
- Nombre de canaux
- Traitement du signal et capacité de localisation

Par exemple, un capteur d'EA à haute fréquence peut convenir à de petits spécimens de laboratoire ou à la détection de signaux à courte distance. Un capteur à basse fréquence peut être mieux adapté aux grandes structures où l'atténuation des ondes est importante.

Dans les applications à haute température, les ingénieurs peuvent avoir besoin de capteurs à haute température ou de tiges de guide d'ondes pour protéger le capteur de l'exposition directe à la chaleur.

Une installation correcte est également essentielle. Un mauvais couplage, un montage lâche, du bruit électrique ou un filtrage inadapté peuvent réduire considérablement la fiabilité de la surveillance.

6. Des données AE aux décisions de maintenance

La surveillance de l'EA ne se limite pas à la collecte de signaux. La véritable valeur réside dans la conversion des données en décisions de maintenance utiles.

Un système moderne d'EA peut aider les ingénieurs à évaluer
- Si l'activité de l'EI augmente
- Si la source est stable ou si elle augmente
- La localisation de l'activité
- Si le modèle de signal correspond à une fuite, une fissure, un frottement ou un impact
- Si l'actif doit continuer à fonctionner, être inspecté ou arrêté

Avec les systèmes multicanaux, les algorithmes de localisation des sources peuvent estimer d'où provient l'activité d'EA. Grâce à l'analyse de la forme d'onde et à la classification des signaux assistée par l'IA, il devient possible de séparer plus efficacement les événements d'EA utiles du bruit de fond.

Cela favorise un flux de travail de maintenance prédictive plus fiable.

7. Avantages pour la gestion des actifs industriels

Les capteurs d'émission acoustique peuvent améliorer la maintenance prédictive de plusieurs manières pratiques :

Tout d'abord, ils permettent de détecter rapidement les dommages actifs. Les équipes de maintenance disposent ainsi de plus de temps pour réagir avant qu'une panne ne se produise.

Deuxièmement, ils permettent une surveillance en cours de fonctionnement. Cela réduit les arrêts inutiles et permet de détecter les dommages qui n'apparaissent que sous une charge ou une pression réelle.

Troisièmement, ils permettent de hiérarchiser les zones d'inspection. Au lieu d'inspecter aveuglément l'ensemble d'une grande structure, les ingénieurs peuvent se concentrer sur les zones présentant une activité anormale de l'EA.

Quatrièmement, les données d'EA peuvent être intégrées à d'autres méthodes de surveillance des conditions. Combinées aux données relatives aux vibrations, à la température, à la pression, à la déformation ou au processus, les émissions acoustiques permettent d'obtenir une vision plus complète de l'état des actifs.

Enfin, la surveillance de l'EA peut améliorer la sécurité. Pour les actifs critiques tels que les appareils à pression, les pipelines, les ponts, les équipements de levage et les systèmes à haute température, la détection précoce des dommages actifs est essentielle.

8. L'émission acoustique n'est pas une solution autonome

Bien que l'EA soit puissante, elle doit être appliquée correctement. Elle est sensible aux dommages actifs, mais peut ne pas détecter les défauts inactifs qui ne libèrent pas d'énergie. Le bruit de fond, la qualité de l'installation, le type de matériau, la géométrie et les conditions de fonctionnement peuvent également affecter les résultats.

C'est pourquoi la surveillance par AE doit être conçue par des ingénieurs qui comprennent à la fois l'application et les caractéristiques du signal. Elle est souvent plus efficace lorsqu'elle est utilisée avec d'autres technologies de contrôle non destructif et de surveillance des conditions.

L'objectif n'est pas de remplacer toutes les méthodes d'inspection. L'objectif est de rendre la maintenance plus intelligente, plus précoce et plus ciblée.

9. Conclusion

La maintenance prédictive devient de plus en plus importante car les industries cherchent des moyens de réduire les temps d'arrêt, d'améliorer la sécurité et de prolonger la durée de vie des actifs. Les capteurs d'émission acoustique constituent un moyen précieux de détecter les processus d'endommagement actifs en temps réel ou lors d'essais contrôlés.

En écoutant les ondes de stress générées par les fissures, les fuites, les frottements, les impacts et les dommages matériels, la surveillance de l'EA aide les ingénieurs à comprendre ce qui se passe à l'intérieur des actifs industriels avant que la défaillance ne devienne critique.

Pour les équipements sous pression, les pipelines, les vannes, les machines tournantes, les ponts, les réservoirs et les structures composites, l'émission acoustique peut être un outil puissant dans une stratégie moderne de maintenance prédictive.

Associée aux bons capteurs, préamplificateurs, systèmes d'acquisition et méthodes d'analyse des signaux, la technologie AE permet de transformer les signaux de dommages cachés en décisions de maintenance exploitables.
