Capteurs d'émission acoustique : Vue d'ensemble
{{{sourceTextContent.subTitle}}}
Les types, les paramètres et la sélection
{{{sourceTextContent.description}}}
1. Définition
Un capteur d'émission acoustique (AE) est un dispositif qui détecte les déplacements de surface causés par les ondes élastiques transitoires générées dans un matériau et les convertit en signaux électriques à des fins d'analyse.
Les capteurs d'EA sont un élément essentiel de tout système de surveillance des émissions acoustiques, car ils déterminent la qualité du signal, la réponse en fréquence et la sensibilité de détection.

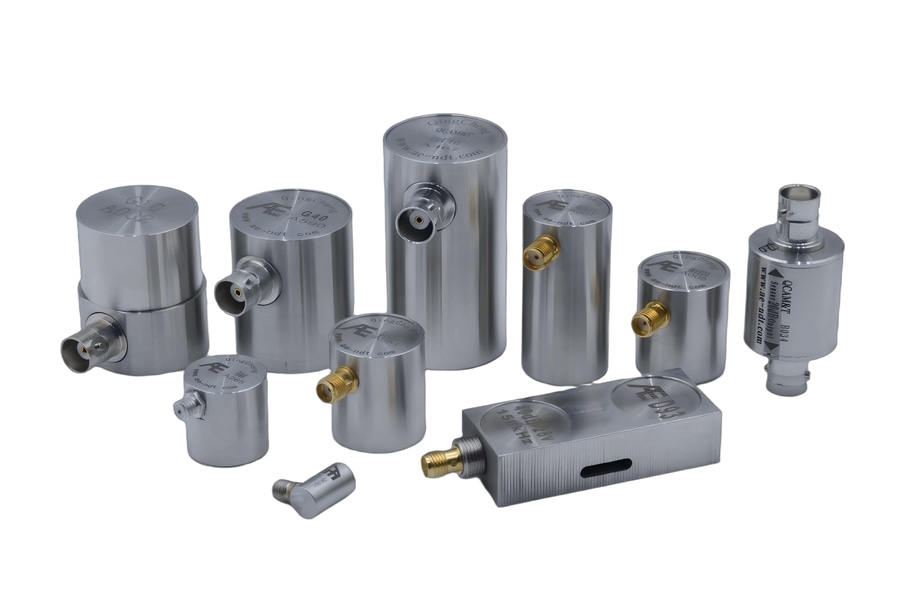

2. Types de capteurs d'émission acoustique

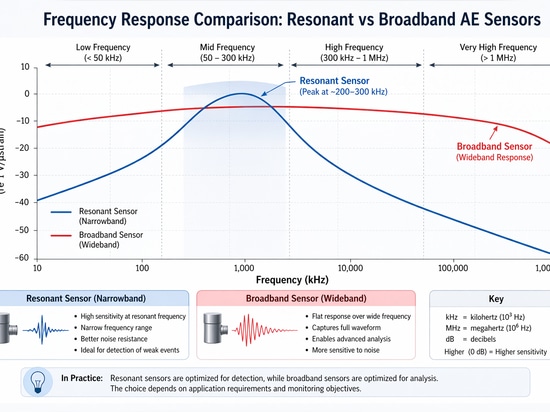

(1) Capteurs résonants : les capteurs résonants sont conçus pour avoir une sensibilité maximale autour d'une gamme de fréquences spécifique.
> Haute sensibilité à la fréquence de résonance
> Bande passante étroite
> Réponse plus faible en dehors de la plage cible
(2) Capteurs à large bande : les capteurs à large bande fournissent une réponse relativement plate sur une large gamme de fréquences.
> Large couverture de fréquences
> Sensibilité de pointe plus faible que celle des capteurs à résonance
(3) Capteurs spécialisés : Dans certaines applications, des capteurs spécialisés sont utilisés. Par exemple

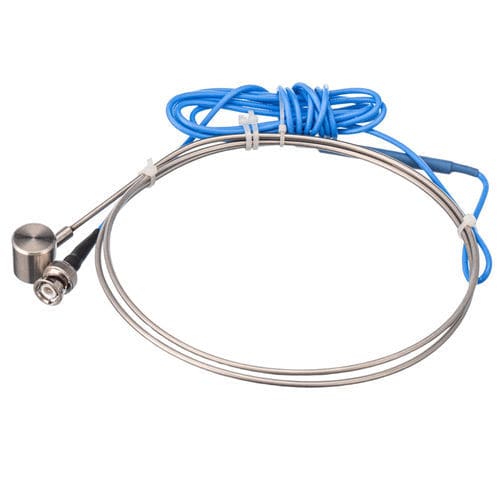

> Capteurs AE à haute température
> Capteurs étanches ou sous-marins
> Détecteurs miniatures pour les espaces confinés

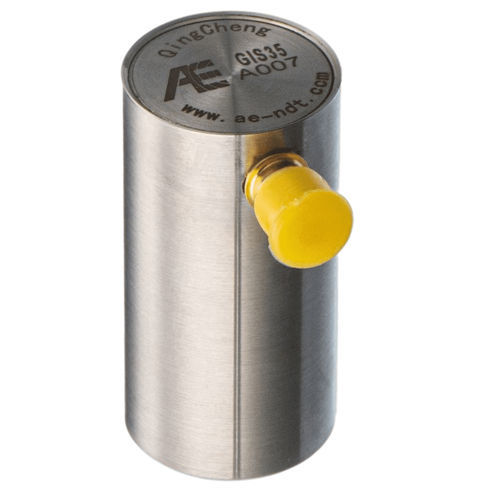

> Détecteurs à sécurité intrinsèque pour les zones antidéflagrantes
3. Paramètres clés des capteurs AE
La compréhension des paramètres des capteurs est essentielle pour une sélection correcte et la performance du système.
(a) Gamme de fréquences
> Gamme AE typique : 20 kHz - 1 MHz
> La sélection dépend du matériau et de l'application
(b) Sensibilité : indique l'efficacité avec laquelle le capteur convertit les ondes mécaniques en signaux électriques.
> Sensibilité élevée → meilleure détection des signaux faibles
> Sensibilité excessive → augmentation de la captation du bruit
(c) Gamme dynamique : la gamme entre les signaux les plus petits et les plus grands que le capteur peut mesurer.
(d) Directionnalité : Décrit la façon dont la réponse du capteur varie en fonction de la direction de l'onde.
> La plupart des capteurs AE sont approximativement omnidirectionnels
> L'installation influe sur la directionnalité effective
(e) Température de fonctionnement
4. Lignes directrices pour la sélection des capteurs
Le choix du bon capteur AE dépend des exigences de l'application.
1) Type d'application
> Détection de fissures → capteurs résonants
> Surveillance générale → capteurs à large bande
2) Propriétés des matériaux : Indique l'efficacité avec laquelle le capteur convertit les ondes mécaniques en signaux électriques.
3) Type de signal attendu
> Signaux en rafale → capteurs résonants
> Signaux continus → capteurs à large bande
4) Environnement
> Haute température → capteurs spécialisés
> Sous l'eau → capteurs scellés
5) Conditions de bruit
> Bruit élevé → bande étroite (résonante) préférable
> Faible bruit → large bande possible
5. Résumé
Les capteurs d'émission acoustique sont des composants essentiels qui convertissent les ondes élastiques en signaux électriques mesurables. Leurs performances dépendent de facteurs tels que la réponse en fréquence, la sensibilité et la qualité de l'installation. En comprenant les types de capteurs et leurs paramètres, les ingénieurs peuvent sélectionner les capteurs appropriés pour des applications spécifiques et garantir une surveillance fiable des émissions acoustiques.
