Isolation des tuyaux d'échappement automobiles pour une protection thermique contre les hautes températures

{{{sourceTextContent.subTitle}}}

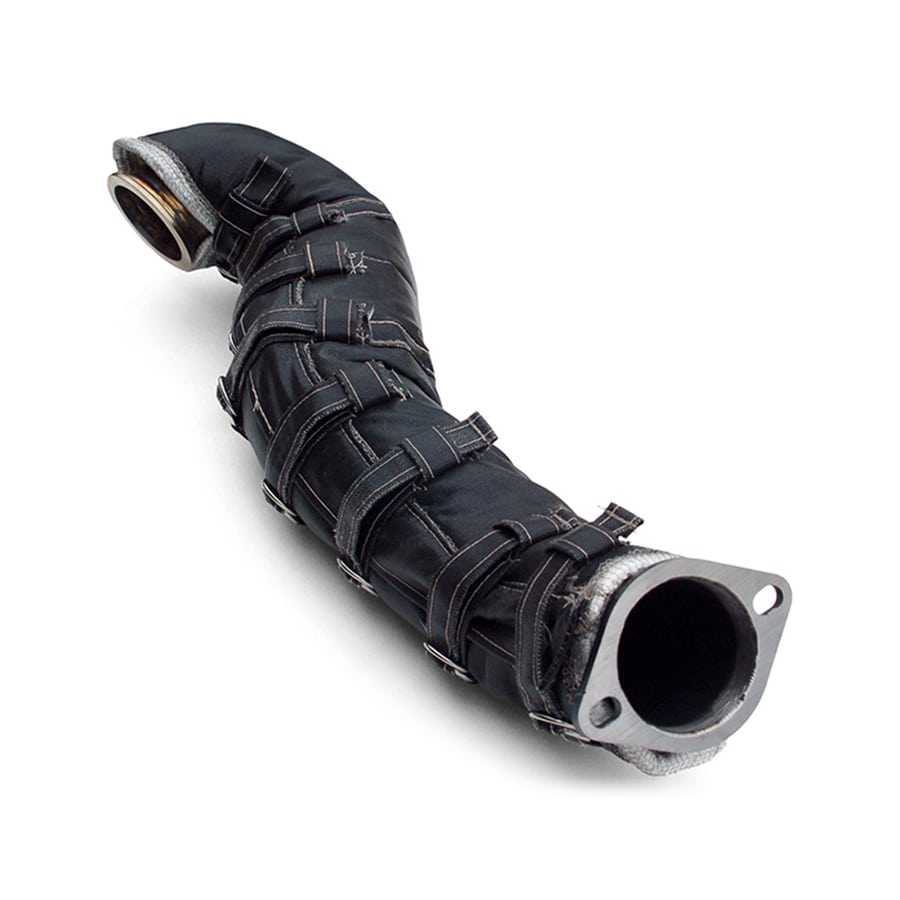

Isolation des tuyaux d'échappement automobiles

{{{sourceTextContent.description}}}

L'isolation des tuyaux d'échappement automobiles sert à contrôler la chaleur générée par les systèmes d'échappement des véhicules et à réduire l'exposition thermique des composants situés à proximité des tuyaux d'échappement chauds. Elle peut être appliquée aux tuyaux d'échappement, aux tuyaux de descente, aux tubes d'échappement, aux coudes et à d'autres éléments d'un système d'échappement automobile.

À mesure que la puissance des moteurs augmente et que les compartiments moteurs deviennent plus compacts, la gestion de la température des gaz d'échappement revêt une importance croissante. Les tuyaux d'échappement chauds peuvent rayonner de la chaleur vers le câblage, les flexibles, les composants d'admission, les capteurs, les panneaux de carrosserie et d'autres pièces situées à proximité.

L'isolation des tuyaux d'échappement automobiles crée une barrière thermique autour du tuyau d'échappement. Selon sa conception, elle peut réduire le transfert de chaleur par rayonnement, abaisser la température de surface externe et contribuer à réguler la chaleur au sein du compartiment moteur ou sous le châssis.

Différentes configurations d’isolation peuvent être utilisées en fonction de la température des gaz d’échappement, de la géométrie du tuyau, de l’espace disponible et des exigences d’entretien.

BSTFLEX fabrique des isolations sur mesure pour les tuyaux d’échappement des véhicules particuliers, des véhicules utilitaires, des moteurs diesel, des moteurs turbocompressés, des véhicules de haute performance et d’autres applications automobiles.

Pourquoi l’isolation des tuyaux d’échappement automobiles est-elle importante ?

Un tuyau d’échappement évacue les gaz d’échappement à haute température du moteur.

Bien que le tuyau d’échappement soit conçu pour résister à ces températures, les composants situés à proximité peuvent ne pas présenter la même résistance thermique.

La chaleur rayonnée par un tuyau d’échappement exposé peut affecter :

Les faisceaux de câbles
Les connecteurs électriques
Les flexibles en caoutchouc
Les conduites de carburant
Les composants du système d’admission
Les capteurs
Les composants en plastique
Les composants du soubassement
Les structures du compartiment moteur

L’isolation des tuyaux d’échappement automobiles permet de séparer la surface chaude de l’échappement de ces composants environnants.

Les principaux objectifs de l’isolation peuvent inclure :

La réduction du transfert de chaleur par rayonnement
La diminution de la température de la surface externe du tuyau d’échappement
La protection des composants à proximité
L’amélioration de la gestion thermique du compartiment moteur
Le contrôle de la chaleur au niveau du dessous de caisse
La réduction de l’exposition thermique des faisceaux de câbles et des flexibles
L’amélioration de la protection thermique autour des moteurs turbocompressés

Les performances thermiques réelles dépendent du matériau isolant, de la conception, de l’épaisseur, de la température des gaz d’échappement et de l’environnement d’installation.

Où utilise-t-on l’isolation des tuyaux d’échappement automobiles ?

L’isolation des tuyaux d’échappement automobiles peut être appliquée à différentes sections du système d’échappement.

Tuyaux de descente

Les tuyaux de descente sont souvent situés à proximité du moteur et du turbocompresseur.

En raison de leur emplacement, ils peuvent constituer une source importante de chaleur rayonnante dans un compartiment moteur exigu.

Un revêtement isolant sur mesure peut réduire le transfert de chaleur du tuyau de descente vers les composants environnants.

Tubes d'échappement

Les longs tubes d'échappement peuvent également être isolés lorsqu'ils passent à proximité de composants sensibles à la chaleur ou de structures du véhicule.

L’isolation peut être fabriquée sous forme continue ou en sections.

Coudes d’échappement

Les coudes et les courbes nécessitent une isolation sur mesure, car leur géométrie varie le long du parcours de l’échappement.

Une construction sur mesure en plusieurs pièces peut offrir une couverture plus homogène qu’un manchon droit standard.

Tuyaux d’échappement sous le véhicule

Les tuyaux d’échappement situés sous le châssis peuvent également nécessiter une protection thermique lorsqu’ils se trouvent à proximité de panneaux de carrosserie, de composants du système d’alimentation en carburant ou d’autres équipements sensibles à la chaleur.

Le matériau extérieur doit être choisi en fonction des conditions mécaniques et environnementales du lieu d’installation.

Matériaux d’isolation pour tuyaux d’échappement automobiles

Le choix du matériau d’isolation approprié pour les tuyaux d’échappement automobiles dépend de la température des gaz d’échappement et des exigences d’installation.

Les matériaux couramment utilisés comprennent la fibre de verre, la silice, la fibre céramique, le tissu aluminisé et la fibre de verre enduite de silicone.

Fibre de verre

La fibre de verre est un matériau d’isolation haute température largement utilisé.

Elle allie souplesse, résistance thermique et rapport coût-efficacité pour de nombreuses applications d’échappement automobile.

Le tissu en fibre de verre peut servir de revêtement extérieur, tandis que l’isolant en fibre de verre assure la résistance thermique au sein de l’ensemble isolant.

Silice

Le tissu en silice et l’isolant en silice conviennent aux applications à haute température.

Ils peuvent être utilisés autour de composants d'échappement exigeants où une résistance accrue à l'exposition thermique est requise.

Fibre céramique

La fibre céramique offre des performances d'isolation à haute température pour les applications d'échappement exigeantes.

Elle peut être utilisée comme âme isolante lorsque les conditions de fonctionnement dépassent la plage d'utilisation pratique des constructions conventionnelles en fibre de verre.

Tissu aluminisé

Le tissu aluminisé peut être choisi lorsque la réflexion de la chaleur rayonnante constitue un élément important de la stratégie de gestion thermique.

Il peut être utilisé comme surface extérieure d’un ensemble d’isolation d’échappement automobile.

Fibre de verre enduite de silicone

La fibre de verre enduite de silicone peut offrir une surface extérieure souple et durable.

Elle est utile lorsque le produit isolant doit être manipulé lors de l’installation ou est exposé à des contacts mécaniques.

Le choix final de la combinaison de matériaux d’isolation pour les tuyaux d’échappement automobiles doit toujours être effectué en fonction des conditions de fonctionnement réelles.

Isolation des tuyaux d’échappement automobiles vs pare-chaleur d’échappement

L’isolation des tuyaux d’échappement et les pare-chaleur d’échappement offrent tous deux une protection thermique, mais leur fonctionnement diffère.

Un écran thermique d’échappement est généralement placé entre le composant d’échappement et le composant à protéger. Il crée une barrière physique capable de réduire le transfert de chaleur par rayonnement.

L’isolation des tuyaux d’échappement entoure le tuyau d’échappement chaud lui-même.

Cela signifie que l’isolation peut réduire la quantité de chaleur rayonnée par la surface de l’échappement.

Ces deux technologies peuvent également être utilisées conjointement.

Par exemple, un véhicule peut être équipé d’une isolation autour d’un tuyau de descente chaud tout en utilisant un écran thermique entre le système d’échappement et une prise d’air ou un panneau de carrosserie situé à proximité.

Le choix de la solution appropriée dépend de l’espace disponible et des objectifs de gestion thermique.

Fonctionnement de l’isolation des tuyaux d’échappement automobiles

Le principe de base consiste à intercaler une couche de matériau thermorésistant entre la surface chaude de l’échappement et l’environnement immédiat.

L’isolation réduit le transfert de chaleur à travers le matériau.

Parallèlement, la surface extérieure de l’isolation peut être conçue pour offrir une protection supplémentaire contre la chaleur rayonnante.

Les performances globales dépendent des facteurs suivants :

Température des gaz d’échappement
Matériau isolant
Épaisseur de l’isolation
Conception de la surface extérieure
Diamètre du tuyau
Écoulement d’air autour du composant
Dégagement disponible
Qualité de l’installation

L’augmentation de l’épaisseur de l’isolation peut améliorer la résistance thermique, mais les applications automobiles sont souvent soumises à des contraintes d’espace strictes.

Par conséquent, l’isolation doit être conçue en fonction de la configuration réelle du véhicule.

Isolation des tuyaux d’échappement automobiles dans les compartiments moteur compacts

Les véhicules modernes intègrent souvent plusieurs systèmes dans un compartiment moteur au volume limité.

Le tuyau d’échappement peut être positionné à proximité du système d’admission, du câblage électrique, des flexibles ou d’autres composants.

Cela crée un environnement thermique difficile.

Un système d’isolation sur mesure peut être conçu autour du tuyau d’échappement tout en respectant l’espace libre requis par les composants voisins.

Ceci est particulièrement utile pour les moteurs turbocompressés, où les systèmes d’échappement et d’admission peuvent être situés relativement près l’un de l’autre.

L’isolation du tuyau d’échappement peut contribuer à réduire la chaleur rayonnante atteignant les composants adjacents.

Isolation sur mesure des tuyaux d’échappement automobiles

Les produits d’isolation universels ne s’adaptent pas toujours à la géométrie du système d’échappement d’un véhicule.

Un produit d’isolation sur mesure pour tuyau d’échappement automobile peut être fabriqué en fonction du composant réel.

Les informations de conception peuvent inclure :

Diamètre du tuyau
Longueur du tuyau
Rayon de courbure
Géométrie des coudes
Dimensions des brides
Emplacements des capteurs
Emplacements des colliers de serrage
Supports de fixation
Température de fonctionnement
Dégagement disponible

Pour les ensembles d’échappement complexes, plusieurs sections peuvent être utilisées.

Cela facilite l’installation et permet de retirer des sections individuelles lors de l’entretien du véhicule.

Isolation amovible pour tuyaux d’échappement automobiles

L’entretien est un facteur important à prendre en compte lors de la conception d’une isolation pour échappement automobile.

Les tuyaux d’échappement, les turbocompresseurs, les capteurs et d’autres composants peuvent nécessiter une inspection ou un remplacement périodique.

Une conception d’isolation amovible permet aux techniciens d’accéder au composant d’échappement sans détruire l’ensemble du système d’isolation.

Les méthodes de fixation possibles comprennent :

Fil en acier inoxydable
Colliers en acier inoxydable
Boucles
Crochets
Systèmes de laçage
Fermetures mécaniques

Le système de fixation peut être choisi en fonction de la géométrie et des conditions de fonctionnement prévues.

Isolation des tuyaux d’échappement automobiles pour moteurs turbocompressés

Les moteurs turbocompressés peuvent générer des températures d’échappement particulièrement élevées.

Le tuyau d’échappement ou la tuyauterie de descente peut donc devenir l’une des sources thermiques les plus importantes du compartiment moteur.

La chaleur provenant du système d’échappement peut affecter les éléments situés à proximité :

Composants de l’admission d’air
Câblage
Capteurs
Composants du système d’alimentation en carburant
Composants du système de freinage
Composants du système de refroidissement
Pièces en caoutchouc

Une isolation des tuyaux d’échappement automobiles résistante aux hautes températures peut être conçue autour de ces zones afin de contribuer à contrôler la chaleur rayonnante.

Pour les applications à températures plus élevées, des structures en fibre de silice ou en fibre céramique peuvent être envisagées à la place de la fibre de verre classique.

Isolation des tuyaux d'échappement automobiles pour moteurs diesel

Les systèmes d'échappement diesel nécessitent également une gestion thermique efficace, en particulier sur les moteurs turbocompressés et dans les applications à forte charge.

Les tuyaux d'échappement des moteurs diesel peuvent être situés à proximité de flexibles, de câbles, de capteurs et d'autres équipements.

Un système d'isolation sur mesure peut être conçu en fonction de la température des gaz d'échappement et de la configuration du véhicule.

La même approche peut s'appliquer aux véhicules utilitaires diesel et aux équipements automobiles spécialisés.

Considérations relatives à l’épaisseur de l’isolation

L’épaisseur de l’isolation ne doit pas être choisie indépendamment de la configuration du véhicule.

Une couche d’isolation plus épaisse offre généralement une meilleure résistance thermique, mais elle augmente également le diamètre extérieur total du tuyau d’échappement isolé.

Cela peut poser problème lorsque le système d’échappement est installé à proximité de :

Les panneaux de carrosserie
Des composants du châssis
Du câblage
Des flexibles
Des composants de la suspension
Des équipements sensibles à la chaleur

L’objectif est d’atteindre les performances thermiques requises dans l’espace d’installation disponible.

C’est pourquoi une isolation sur mesure s’avère souvent plus pratique pour les applications automobiles que le simple choix du matériau le plus épais disponible.

Isolation des tuyaux d’échappement automobiles pour les applications de modernisation

Une isolation des tuyaux d’échappement peut également être ajoutée à un véhicule existant.

Des applications de modernisation peuvent se présenter lorsque :

Les températures dans le compartiment moteur sont excessives
Les composants à proximité sont exposés à une chaleur trop intense
Le système d’échappement a été modifié
Un turbocompresseur a été mis à niveau
Le véhicule a été équipé d’un autre moteur
La protection thermique existante s’est détériorée
Une gestion supplémentaire de la chaleur d’échappement est nécessaire

Les mesures et les photographies du système d’échappement installé peuvent être utilisées pour élaborer une solution d’isolation sur mesure.

Cela permet d’adapter l’isolation à la configuration existante du système d’échappement.

Guide de sélection de l’isolation des tuyaux d’échappement automobiles

Avant de choisir une isolation, les paramètres suivants doivent être évalués :

Paramètre Considérations de conception
Température d’échappement Détermine les exigences en matière de matériaux
Température de pointe Définit la résistance maximale à la température
Diamètre du tuyau Détermine les dimensions de l’isolation
Géométrie du tuyau Définit la configuration de l’isolation
Dégagement disponible Limite l’épaisseur de l’isolation
Composants voisins Identifie les exigences en matière de protection thermique
Vibrations Influence la conception des fixations
Entretien Détermine la nécessité d’une construction amovible
Environnement Influence le choix du matériau extérieur
Performances thermiques requises Aide à déterminer la structure de l’isolation

Ces informations constituent une base pratique pour choisir l’isolation appropriée des tuyaux d’échappement automobiles.

Fabricant d’isolants sur mesure pour tuyaux d’échappement automobiles

BSTFLEX fabrique des isolants sur mesure pour tuyaux d’échappement automobiles ainsi que des produits de protection thermique pour systèmes d’échappement à haute température.

Des solutions peuvent être conçues pour les tuyaux d’échappement, les tuyaux de descente, les coudes, les tubes d’échappement et d’autres composants automobiles soumis à des températures élevées.

En fonction de l’application, les matériaux peuvent inclure de la fibre de verre, de la silice, de la fibre céramique, du tissu aluminisé, de la fibre de verre enduite de silicone et d’autres textiles résistants aux hautes températures.

L’isolation peut être produite selon des longueurs, diamètres, épaisseurs et configurations de section sur mesure.

Des ouvertures peuvent également être intégrées pour les capteurs, les colliers de serrage, les supports et les points de raccordement.

Pour un projet d’isolation de tuyau d’échappement automobile, les clients peuvent fournir les dimensions des composants, des photographies, des plans, la température de fonctionnement et l’espace disponible pour l’installation.

Sur la base de ces exigences, BSTFLEX peut développer une solution d’isolation sur mesure conçue pour le système d’échappement automobile concerné.
