Cas d'application : Vision claire, transmission rapide, déploiement facile

{{{sourceTextContent.subTitle}}}

Application de MV-PX6500GC/GM dans la détection des défauts d'écran

{{{sourceTextContent.description}}}

Le processus de production des écrans à cristaux liquides est complexe et précis, chaque étape étant susceptible de présenter des défauts tels que des pixels morts, des rayures, des fuites de lumière, des anomalies de couleur et des taches, en raison de facteurs tels que les propriétés des matériaux, les fluctuations de l'environnement et la précision de l'équipement. Ces défauts ont un impact direct sur l'expérience de l'utilisateur et la compétitivité du produit final sur le marché.

Dans ce contexte, la technologie de vision industrielle, avec ses avantages uniques d'"inspection sans contact, de capture d'images à haute résolution et d'analyse algorithmique intelligente", a transformé le modèle traditionnel d'"inspection de la qualité dominée par l'œil humain"

Difficultés de détection
à l'ère des écrans à ultra-haute définition 4K et 8K, la distance entre les pixels de l'écran a été réduite à un niveau inférieur au micron. Pour identifier les défauts avec précision, les caméras industrielles doivent avoir une résolution et une clarté d'image extrêmement élevées.
➤ Les quantités massives de données générées par les caméras industrielles à haute résolution et à haute fréquence d'images imposent des exigences élevées en matière de performances en temps réel des systèmes de traitement d'images. Dans le cas contraire, non seulement la bande passante de transmission des données sera insuffisante, mais les délais de traitement des images augmenteront également, ce qui rendra difficile la satisfaction des exigences de détection en temps réel.

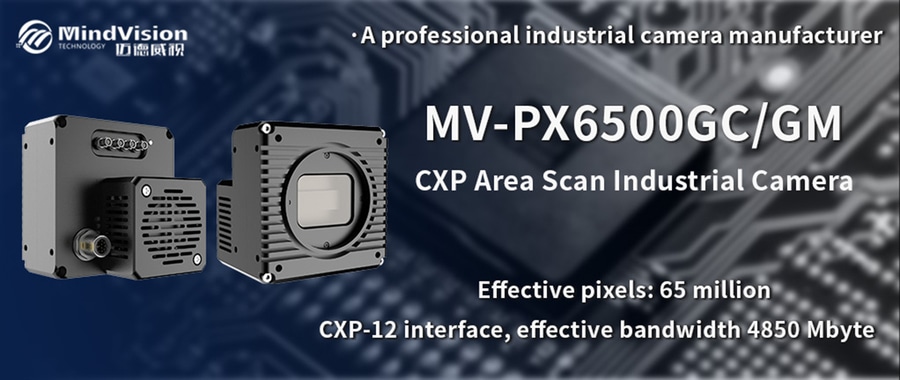

La caméra MV-PX6500GC/GM, développée indépendamment par MindVision, est conçue pour répondre aux exigences d'inspection de haute précision. Ses avantages spécifiques sont les suivants

01 Répondre aux exigences de transmission à grande vitesse
Interface CXP12, largeur de bande de transmission de données effective maximale de 4 850 Mo, soit quatre fois celle d'un réseau 10 Gigabits, ce qui permet d'éviter les encombrements ou les retards de données et de s'adapter à la détection de la demande des pipelines à grande vitesse.

02 Détection des défauts mineurs
65 millions de pixels effectifs + 3,2μm de taille de pixel, capable d'analyser avec précision les caractéristiques des unités d'affichage de l'écran, de présenter clairement les détails de l'écran et d'aider à identifier les défauts mineurs (tels que les points lumineux, les points sombres, les inégalités Mura, etc.)

03 Une grande adaptabilité à différents scénarios
La large gamme de temps d'exposition (0,0020-67108,8640ms) peut s'adapter à différentes caractéristiques physiques et conditions d'éclairage sur site. En optimisant l'exposition pour mettre en évidence les défauts, elle améliore l'exhaustivité et la précision de la détection. Combiné à l'exposition globale, il permet une détection sans traînage sur la chaîne de production.

04 Combinaison flexible de plusieurs canaux
Permet des combinaisons flexibles de 1, 2 et 4 canaux. Grâce au déclenchement synchrone de plusieurs caméras, l'assemblage couvre une plus grande plage de détection, ce qui résout le problème du champ de vision insuffisant d'une seule caméra.

05 Fiabilité et facilité d'utilisation de niveau industriel
Un seul câble coaxial peut être utilisé pour le déclenchement du signal et l'alimentation électrique, ce qui simplifie le câblage et réduit les interférences. Grâce à l'excellent SDK, les utilisateurs n'ont plus besoin d'utiliser directement la carte d'acquisition CXP, ce qui élimine les processus de configuration fastidieux et permet une intégration rapide dans les systèmes de détection existants, rendant l'utilisation aussi simple que celle d'une caméra industrielle gigabit.
Chaque avancée dans la résolution des produits est un test des capacités globales des machines visuelles. Les avantages du MV-PX6500GC/GM en termes de "visibilité claire, transmission rapide et déploiement facile" constituent une solution idéale pour la détection des défauts d'écran, qui allie précision, efficacité et stabilité.

Cas d'application
En se basant sur les différences de caractéristiques optiques des objets étrangers dans les champs lumineux monochromes R/G/B, la caméra capture les anomalies caractéristiques causées par les objets étrangers et combine des algorithmes pour atteindre une précision inférieure au pixel dans l'identification et la classification des objets étrangers.

Paramètres du produit
MV-PX6500GC | MV-PX6500GM
dimensions optiques | 29,9 mm x 22,4 mm
Type de capteur | CMOS
Type de caméra | couleur | noir et blanc
taille des pixels | 3,2um x 3,2um
pixels effectifs | 65 millions
Résolution à la fréquence d'images | 9344*7000 [email protected]
Méthode d'exposition | Exposition globale
Plage de temps d'exposition (ms) | 0,0020-67108,8640ms
gamme dynamique | 66.0dB
