Cas d'application | Images haute définition, transmission à faible bruit

{{{sourceTextContent.subTitle}}}

Application du MV-XGC6500GC/GM à la détection de la taille moyenne des images de téléphones mobiles

{{{sourceTextContent.description}}}

Sur le marché très homogène des smartphones d'aujourd'hui, la concurrence industrielle passe de l'"empilement de produits matériels" au raffinement ultime de l'"optimisation de l'expérience de l'utilisateur" En tant qu'élément structurel central supportant l'écran, la carte mère et la batterie, le cadre du smartphone garantit que tous les composants conservent un espacement approprié et des connexions stables. Sa précision dimensionnelle affecte directement la qualité globale de l'assemblage et l'expérience de l'utilisateur - contrôler les tolérances signifie contrôler les coûts et la réputation.

Difficultés de détection
Les angles morts de l'imagerie dus à la complexité de la structure : Le cadre central d'un téléphone portable n'est pas une structure plate unique, mais plutôt une surface incurvée avec des arcs, des rainures et d'autres formes incurvées. En raison de la forte réflectivité du matériau, il est extrêmement facile, lorsqu'il est exposé à la lumière, de provoquer une surexposition locale qui masque les défauts tels que les rayures et les bosses, ce qui entraîne des inspections manquées.

Équilibre entre précision et rapidité : les tolérances dimensionnelles des cadres intermédiaires des smartphones sont extrêmement serrées, ce qui nécessite une résolution de caméra très élevée. En outre, les lignes de production fonctionnent dans des environnements de chaînes d'assemblage à grande vitesse, ce qui entraîne une pression importante en matière de traitement des données.

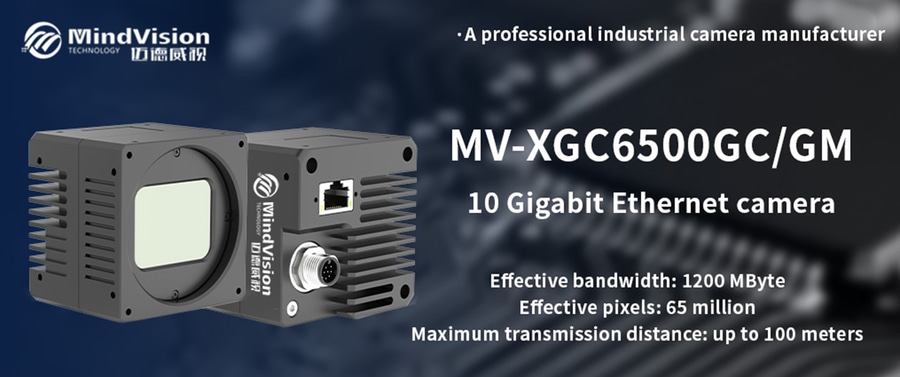

Une caméra industrielle adaptée à divers scénarios doit réaliser des percées dans de multiples dimensions. La MV-XGC6500GC/GM développée indépendamment par MindVision présente les avantages suivants :
01 Détection de haute précision : 65 millions de pixels effectifs (résolution 9344x7000) peuvent capturer clairement les caractéristiques dimensionnelles infimes du cadre du téléphone portable (comme le rayon des coins, la précision de l'ouverture, etc.), répondant ainsi aux exigences de détection de haute précision.

02 Transmission stable et à haut rendement : La bande passante effective de 1200 MByte, soit 10 fois celle d'un réseau gigabit, garantit le bon fonctionnement des lignes de production à grande vitesse et réduit considérablement le temps de transmission des images et la latence.

03 Faible coût, déploiement facile : une communication stable est obtenue grâce à une transmission longue distance de 100 mètres et à des câbles réseau de super catégorie 6, ce qui élimine la nécessité d'un câblage complexe et permet d'adapter le système aux environnements industriels. Il s'agit de la solution optimale pour une "large bande passante + faible coût"

04 Haute compatibilité : Prend en charge les normes GigEVision et GenICam, et le même SDK que les caméras réseau gigabit, ce qui réduit les coûts d'adaptation dans le développement des systèmes de détection.

Elle combine une grande clarté, un faible niveau de bruit et des performances exceptionnelles, offrant ainsi une solution efficace et fiable pour l'inspection industrielle.

Cas d'application
Inspection par imagerie de haute précision des cadres centraux de téléphones portables à l'aide d'un système d'éclairage collaboratif à sources lumineuses multiples : l'éclairage par dôme est utilisé pour éliminer les reflets de surface, l'éclairage coaxial est utilisé pour améliorer le contraste des bords et une lumière inclinée unique est utilisée pour mettre en évidence les défauts mineurs, ce qui permet d'obtenir des images complètes et claires du cadre central. Une fois les images capturées, elles sont analysées à l'aide d'algorithmes de traitement d'images afin de localiser avec précision les coordonnées des trous et d'identifier les paramètres dimensionnels clés.

Paramètres de la caméra
MV-XGC6500GC | MV-XGC6500GM
Type de capteur | CMOS
Type de caméra | couleur | noir et blanc
taille des pixels | 3,2um x 3,2um
pixels effectifs | 65 millions
Résolution @ fréquence d'images | 9344x7000 @15.75fps
Méthode d'exposition | Obturateur global
Plage de temps d'exposition (ms) | 0,009~18874,359
