L'importance de la compensation de la pression de l'air ambiant dans les capteurs de gaz NDIR

{{{sourceTextContent.subTitle}}}

Dans les capteurs sans compensation de la pression atmosphérique ambiante, l'altitude et même les changements quotidiens de conditions météorologiques peuvent fausser les relevés.

{{{sourceTextContent.description}}}

La précision de la détection des gaz est essentielle dans les applications où la sécurité, la conformité réglementaire ou le contrôle des processus sont en jeu. Alors que des facteurs tels que l'étalonnage, la stabilité de la température et la sensibilité croisée sont souvent mis en avant, la pression de l'air ambiant est souvent négligée. Pourtant, sans compensation de la pression, même de petites variations de pression peuvent entraîner des erreurs de mesure significatives.

De nombreux capteurs de gaz à infrarouge non dispersif (NDIR) n'intègrent pas de compensation automatique de la pression, ce qui reporte la responsabilité sur les utilisateurs finaux et augmente le risque d'obtenir des données inexactes. Ce document explique pourquoi la compensation de la pression ambiante est essentielle pour une mesure fiable des gaz. Il explique également comment les capteurs avec compensation de pression intégrée, tels que ceux de Micro-Hybrid, conservent leur précision dans des conditions environnementales changeantes. Enfin, nous comparons la solution de Micro-Hybrid avec celles d'autres grands fabricants qui omettent parfois cette fonction, et quantifions les risques de déviations non corrigées.

L'importance de la pression atmosphérique dans la détection de gaz NDIR

Les capteurs NDIR déterminent la concentration de gaz en fonction du nombre de molécules de gaz dans un volume fixe. Selon la loi des gaz idéaux :

P x V = k x N x T

Où :

P = Pression
k = Constante de Boltzmann
V = Volume
T = Température
N = Nombre de molécules de gaz

Lorsque la pression ambiante diminue, le nombre de molécules dans un volume donné diminue. Cela entraîne une réduction de l'absorption infrarouge, ce qui fait qu'un capteur de gaz NDIR sous-évalue les concentrations de gaz. Inversement, une augmentation de la pression ambiante entraîne une surestimation des concentrations de gaz

Comment la pression de l'air ambiant affecte les mesures non compensées

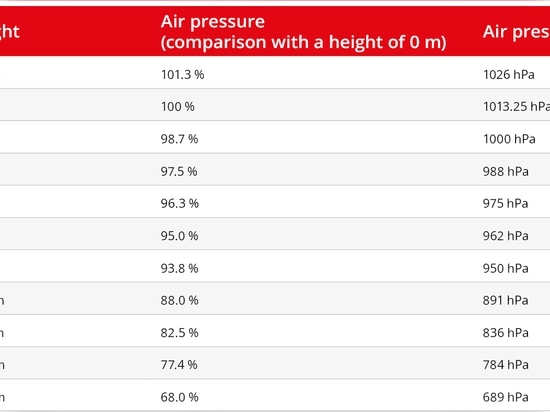

Tout d'abord, et c'est le point le plus important, la pression atmosphérique ambiante varie considérablement en fonction de l'altitude. Examinez le tableau inclus dans les images associées à cet arctile.

Ces variations sont importantes et ne doivent pas être négligées. Pour replacer ces chiffres dans leur contexte, la capitale européenne la plus élevée en termes d'altitude, Andorre-la-Vieille, se trouve à 1023 mètres au-dessus du niveau de la mer. En revanche, certaines parties d'Amsterdam, aux Pays-Bas, se trouvent sous le niveau de la mer. Même de faibles variations d'altitude sur le site d'installation peuvent influencer les relevés des capteurs. En règle générale, la pression atmosphérique diminue d'environ 1 hPa pour chaque 8 mètres de gain d'altitude, jusqu'à environ 100 mètres, bien que le taux ralentisse à des altitudes plus élevées. Certains grands fabricants précalibrent leurs capteurs pour une pression de référence fixe, qui correspond souvent aux conditions standard du niveau de la mer, soit environ 1013 hPa. En l'absence d'un composant intégré de compensation de la pression, c'est à l'utilisateur final qu'il incombe de fournir ces données, ce qui entraîne souvent une diminution de la précision des mesures.

Imaginez ce qui se passe si un tel capteur est utilisé à une altitude différente avec un réglage manuel inadéquat. Par exemple, la ville de Chengdu se trouve à une altitude moyenne de 499 mètres, où la pression atmosphérique est généralement d'environ 950 hPa. Imaginez un capteur de gaz NDIR installé dans un incubateur à cet endroit, mais toujours calibré pour la pression au niveau de la mer (1013 hPa).

L'erreur de mesure qui en résulte est estimée comme suit :

(1013 hPa - 950 hPa) × 0,0073 Vol.-%/hPa = 0,459 Vol.-%

Ce niveau d'écart est bien au-delà des tolérances acceptables pour la surveillance de précision des gaz, qui exige souvent une précision de ±0,2 % vol.

La pression varie également en fonction des conditions météorologiques locales

Même à un endroit fixe, la pression atmosphérique ambiante varie. Examinons la variation de la pression atmosphérique dans cette prévision pour Pékin le 16 juillet 2025, dans les images associées à cet article.

Variation journalière à Pékin (16 juillet 2025)

- Pression minimale : 998,7 hPa
- Pression maximale : 1004,75 hPa
- Différence : 6.05 hPa

Pour un objectif de 5 Vol.-%, l'erreur serait :

6.05 hPa × 0,0073 Vol.-%/hPa = 0,044 Vol.-%

Même sans changement d'emplacement, la lecture du gaz peut s'écarter de plus de 0,04 % vol. en une seule journée, ce qui dépasse la tolérance pour de nombreuses applications.

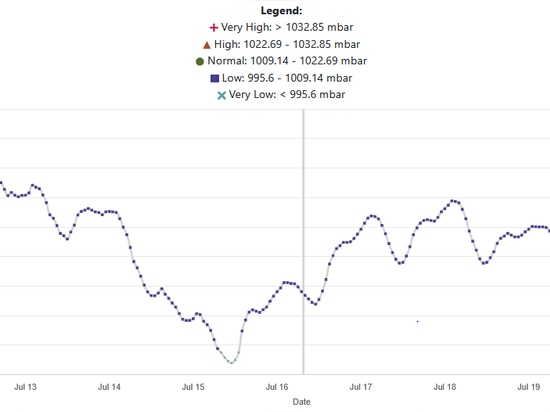

Variation sur deux semaines à Pékin, juillet 2025

Sur une période plus longue, cette plage barométrique de 14 jours pour Pékin montre des variations encore plus importantes :

Minimum : 994.7 hPa (15 juillet, 11:00)
Maximum : 1011.62 hPa (17 juillet, 03:00)
Plage de températures : 16.92 hPa

Cela équivaut à une erreur de 16,92 × 0,0073 = 0,1235 Vol.-% et n'est pas approprié pour les cas d'utilisation critique. Ces fluctuations de routine montrent que lorsque les capteurs de gaz NDIR ne sont pas automatiquement étalonnés pour la pression ambiante, ils peuvent facilement dériver hors des spécifications, même sans changement d'altitude.

Quelle est l'ampleur de la perte de précision ?

Pour rester dans une fenêtre de précision de ±0,2 Vol.-% à 5 Vol.-%, l'écart de pression maximum autorisé est de :

0.2 / 0,0073 ≈ 27 hPa écart

Ce seuil est facilement dépassé dans les cycles météorologiques quotidiens, en particulier pendant les tempêtes, ou lors du déplacement de l'équipement entre les sites. Même des changements de pression modérés peuvent entraîner des lectures en dehors des spécifications.

Chaque capteur microhybride compense la pression de l'air ambiant

Tous les capteurs NDIR Micro-Hybrid sont équipés de capteurs de pression intégrés, permettant une compensation en temps réel sans intervention de l'utilisateur. Les principaux avantages sont les suivants : lectures précises quelle que soit l'altitude de l'installation, correction automatique des fluctuations de pression quotidiennes et saisonnières, sans saisie manuelle de la pression ni recalibrage, et lectures cohérentes sur plusieurs sites et dans plusieurs environnements.

Cette compensation intégrée réduit considérablement le risque de dérive des données et renforce la conformité aux réglementations et la fiabilité des mesures. La pression atmosphérique ambiante est une source d'erreur majeure dans la détection de gaz NDIR, et pourtant elle est souvent ignorée. Les fabricants qui omettent la compensation intégrée reportent le fardeau sur les utilisateurs finaux, ce qui compromet souvent la précision. Les capteurs de Micro-Hybrid résolvent ce problème à la source, en utilisant des capteurs de pression intégrés pour maintenir la précision automatiquement, indépendamment de l'altitude ou des conditions météorologiques. Ceci est essentiel pour une surveillance fiable des gaz. Consultez les experts de Micro-Hybrid pour connaître la meilleure solution pour votre application.
