Liste de contrôle pratique pour la concordance émetteur-détecteur dans la détection de gaz NDIR

{{{sourceTextContent.subTitle}}}

L'association d'un émetteur IR et d'un détecteur pyroélectrique pour la détection NDIR ne consiste pas seulement à choisir deux pièces compatibles.

{{{sourceTextContent.description}}}

Les vérifications essentielles portent sur le chevauchement spectral, l'alignement des filtres, le comportement de la modulation et l'utilisation de canaux de détection/référence si nécessaire.

Une règle simple : définir d'abord le gaz, puis adapter la sortie de l'émetteur et le filtre du détecteur à cette bande d'absorption, et enfin vérifier le comportement de la constante de temps et les conditions de fonctionnement réelles.

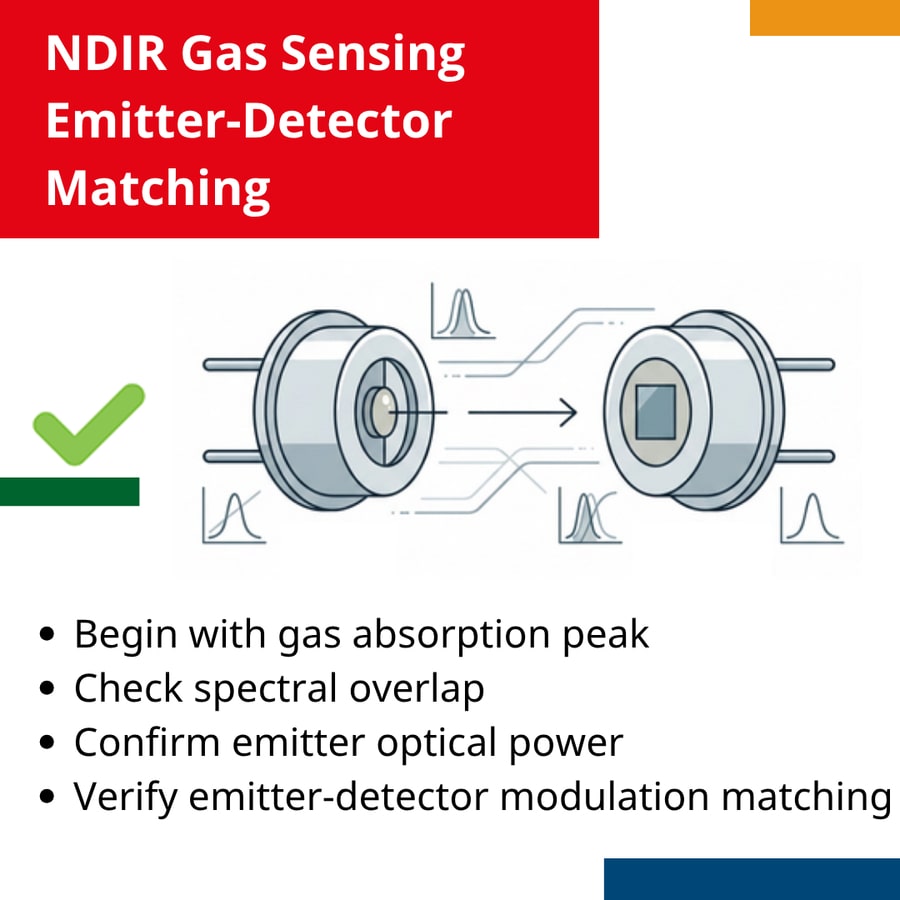

Liste de contrôle : adaptation des émetteurs IR et des détecteurs pyroélectriques pour la détection de gaz dans le NDIR

Commencez par le gaz cible et identifiez sa principale longueur d'onde d'absorption IR avant de choisir les composants.

Vérifiez le chevauchement spectral entre la bande d'absorption du gaz, le spectre de sortie de l'émetteur et la plage de sensibilité du détecteur.

Confirmez que l'émetteur émet suffisamment de rayonnement dans la région de longueur d'onde où le gaz cible est absorbé.

Vérifiez que la longueur d'onde centrale du filtre du détecteur (CWL) est alignée sur le pic d'absorption du gaz.

Choisissez une demi-largeur de bande (HBW) qui équilibre la sélectivité et l'intensité du signal, car les bandes étroites améliorent la spécificité tandis que les bandes plus larges admettent plus d'énergie IR.

Examinez également les tolérances du filtre, car les variations de la CWL et de la HBW affectent la correspondance dans le monde réel.

Pour le CO₂, utilisez la bande d'absorption de ~4,26 µm comme point de référence pour la sélection de l'émetteur et du détecteur.

Déterminez si vous avez besoin d'un canal de référence en plus du canal de détection pour compenser la dérive, les effets de la température et le vieillissement de l'émetteur.

Si vous utilisez un détecteur multicanal, assurez-vous que l'émetteur peut prendre en charge tous les canaux filtrés avec une puissance optique suffisante.

Adaptez le comportement de modulation de l'émetteur à la réponse thermique du détecteur, car les détecteurs pyroélectriques ne génèrent un signal que lorsque la température change.

L'émetteur doit être légèrement plus rapide que le détecteur, car il produit un signal modulé plus net et une réponse plus forte.

Vérifiez les conditions ambiantes et les éventuelles interférences entre les gaz avant de finaliser l'appariement.

Traitez l'appariement émetteur-détecteur comme une décision de système, et non comme une décision de pièces, car la précision et la fiabilité dépendent de la manière dont l'ensemble du chemin optique fonctionne ensemble.

Une bonne détection de gaz NDIR commence bien avant l'étalonnage. Notre livre blanc explique comment faire correspondre les émetteurs IR et les détecteurs pyroélectriques pour obtenir une meilleure qualité de signal, une meilleure sélectivité et des performances de détection plus fiables. Il couvre les éléments essentiels du chevauchement spectral, de la sélection du filtre du détecteur, des constantes de temps émetteur-détecteur, et explique pourquoi ces détails sont si importants dans la conception d'un capteur réel, en utilisant la détection du CO₂ comme exemple pratique.
