Product Showcase - Kit d'évaluation eNDIRi² (en anglais)

{{{sourceTextContent.subTitle}}}

L'un des principaux défis de la détection de gaz aujourd'hui est de trouver un moyen rapide et flexible de tester et d'intégrer les composants NDIR dans les systèmes de mesure. Le kit d'évaluation eNDIRi² de Micro-Hybrid répond à ce besoin.

{{{sourceTextContent.description}}}

Ses principaux objectifs sont les suivants

- Permettre une évaluation rapide des émetteurs et des détecteurs IR
- Fournir une configuration "plug-and-play" avec une interface graphique intuitive
- Soutenir le prototypage sans nécessiter un développement complet du matériel
- Permettre la personnalisation pour des applications gazières spécifiques
- Réduire le temps de mise sur le marché des capteurs NDIR

Les chercheurs, les ingénieurs et les éducateurs peuvent ainsi commencer à travailler sur l'analyse des gaz par infrarouge en quelques minutes. Alors que traditionnellement, l'évaluation des composants NDIR nécessitait le développement d'une électronique et d'un logiciel personnalisés, avec l'eNDIRi², cette complexité est supprimée. Le système réunit un matériel modulaire, des composants infrarouges soigneusement sélectionnés et un logiciel intuitif en une seule solution intégrée.

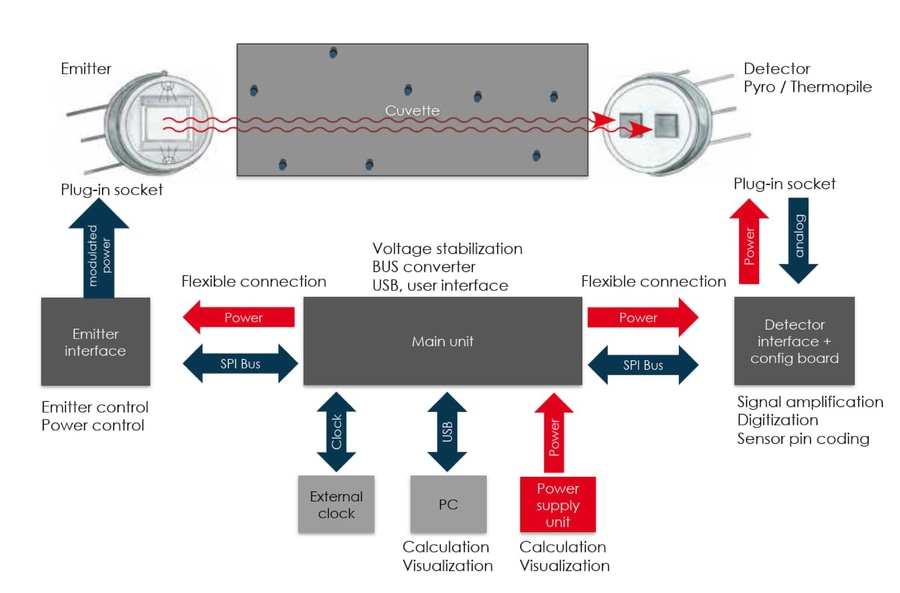

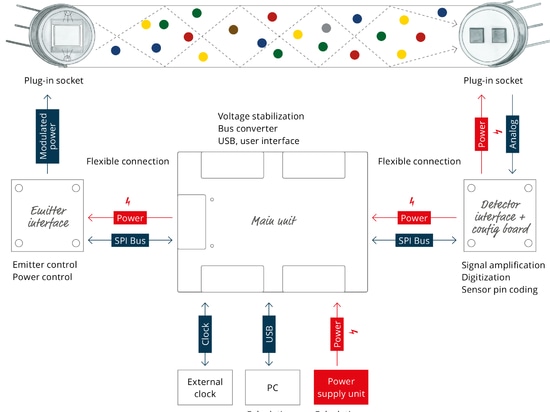

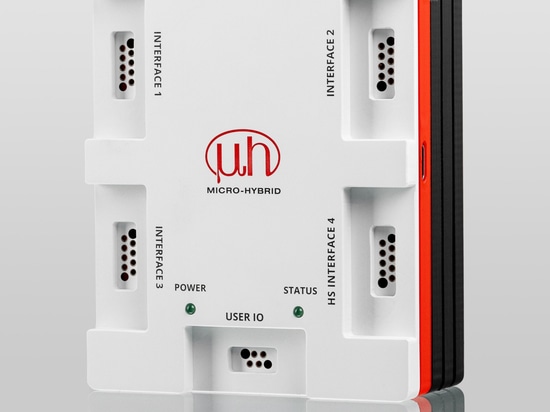

Au cœur du kit se trouve l'unité principale, qui sert de hub de contrôle, se reliant de manière transparente à un PC via USB-C. Elle prend en charge plusieurs modules d'interface qui peuvent être connectés dans n'importe quelle configuration, offrant un haut degré de flexibilité pour différentes configurations expérimentales. Associé à ce matériel, on trouve un ensemble de composants infrarouges de première qualité, notamment les émetteurs JSIR 350 de Micro-Hybrid ainsi que des détecteurs thermopiles et pyroélectriques haute performance optimisés pour la mesure des gaz.

Associé à l'application eNDIRi², le système permet de visualiser, de contrôler et d'optimiser les mesures avec un minimum d'effort de configuration.

Le véritable avantage du eNDIRi² réside dans sa capacité à rendre l'expérimentation à la fois plus rapide et plus flexible. Une fois connecté, le logiciel reconnaît automatiquement les interfaces d'émetteur et de détecteur installées.

À partir de là, les utilisateurs peuvent facilement ajuster les paramètres opérationnels tels que la puissance de l'émetteur, la fréquence du hacheur, le gain du détecteur et l'offset. L'oscilloscope du logiciel permet de visualiser en temps réel les signaux de mesure sur plusieurs canaux, avec des options de zoom, de déclenchement et de comparaison des signaux. Les utilisateurs les plus avancés peuvent même appliquer des formules directement dans l'application pour calculer les rapports entre les canaux de mesure et de référence, ce qui donne un aperçu immédiat du comportement d'absorption du gaz. Toutes les données peuvent être exportées sous forme de fichiers CSV pour une analyse externe, tandis que des projets de mesure entiers peuvent être sauvegardés et rechargés pour garantir des résultats reproductibles.

Le matériel lui-même a été conçu dans un souci de polyvalence. L'interface de l'émetteur prend en charge à la fois le fonctionnement en hacheur, nécessaire pour les détecteurs pyroélectriques, et le fonctionnement en polarité alternée, qui permet d'éviter la dérive des émetteurs à thermopile. Les interfaces thermopile et pyro amplifient et numérisent les signaux infrarouges de très faible niveau, ce qui garantit que des données précises sont toujours disponibles. Les cartes de configuration facilitent l'adaptation aux détecteurs à deux ou quatre canaux. Pour compléter l'installation, la cuvette de mesure incluse fournit un chemin optique stable pour l'alignement de l'émetteur et du détecteur, avec des connexions d'entrée et de sortie de gaz qui permettent un flux contrôlé des gaz de test. Pour l'alimentation, le système peut fonctionner soit à partir du port USB à une puissance d'émission réduite de 500 mW, soit à partir de l'alimentation 12 V incluse pour une pleine performance.
Les applications de l'eNDIRi² sont nombreuses. Dans les laboratoires de développement, il permet une évaluation rapide des composants des capteurs au cours des premières étapes du prototypage. Dans les établissements d'enseignement, il constitue un moyen pratique et accessible de démontrer les principes de la spectroscopie infrarouge des gaz. Pour les équipes de R&D industrielles, le système accélère la sélection des composants et les tests de performance pour les systèmes de détection de gaz utilisés dans la surveillance de l'environnement, le contrôle des processus ou les applications de sécurité. En éliminant la nécessité d'une configuration personnalisée, l'eNDIRi² permet aux utilisateurs de se concentrer sur la découverte scientifique et l'innovation des produits plutôt que sur l'intégration du matériel.

D'un point de vue technique, le système offre la précision et l'adaptabilité nécessaires à une évaluation pertinente. L'entrée d'horloge externe permet la synchronisation avec des configurations de test personnalisées, tandis que la fonction autorange optimise automatiquement le gain et l'offset pour une meilleure résolution du signal. Un réglage manuel est également disponible pour les utilisateurs avancés qui souhaitent un contrôle maximal. La fonction oscilloscope prend en charge jusqu'à quatre canaux à la fois, et les détecteurs thermopiles et pyro peuvent être évalués dans des conditions identiques. Cette flexibilité permet aux utilisateurs d'identifier les composants les plus performants pour leurs applications.

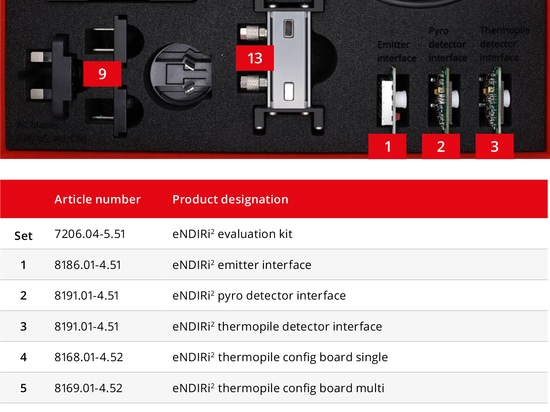

Pour ceux qui cherchent à raccourcir le chemin du concept au prototype, l'eNDIRi² est un choix idéal. Il est livré avec tout ce qui est nécessaire pour commencer immédiatement, depuis les détecteurs et les émetteurs jusqu'aux logiciels et aux accessoires. Il est également évolutif, permettant aux utilisateurs de passer de l'évaluation du CO₂ à l'analyse multigaz au fur et à mesure de l'introduction de composants supplémentaires. Soutenus par l'équipe d'assistance dédiée de Micro-Hybrid, les clients peuvent compter sur des conseils d'experts à chaque étape.
L'eNDIRi² représente une façon plus intelligente, plus rapide et plus fiable de s'engager dans la mesure des gaz par NDIR. Pour plus d'informations ou pour commander votre kit, visitez microhybrid.com/shop
