Qu'est-ce que la technologie des couches épaisses ?

{{{sourceTextContent.subTitle}}}

Une solution technologique puissante expliquée.

{{{sourceTextContent.description}}}

Micro-Hybrid développe et fabrique des circuits hybrides personnalisés en utilisant la technologie avancée des couches épaisses. Cela permet de créer des modules électroniques miniaturisés très fiables sur des substrats en céramique, en aluminium ou en verre. En combinant son expertise interne en matière de conception avec des processus de production de pointe, Micro-Hybrid fournit des solutions durables, précises et spécifiques aux applications pour les industries exigeantes, telles que le secteur médical et l'aérospatiale. Notre expertise couvre l'ensemble de la chaîne de valeur - du concept et de la mise en page à la production de substrats, à la fabrication de circuits et à l'emballage des modules.

Qu'est-ce qui est possible avec l'électronique hybride en céramique ?

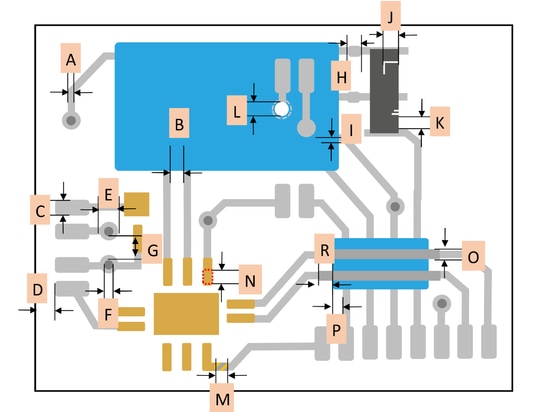

La technologie hybride à couche épaisse permet des conceptions électroniques compactes et performantes. Des circuits multicouches complexes peuvent être réalisés sur des substrats en céramique, en oxyde d'aluminium, en nitrure d'aluminium ou en verre. Les chemins conducteurs, les résistances et les systèmes de contact sont imprimés directement à l'aide de procédés de sérigraphie, ce qui permet de créer des architectures électroniques denses dans un espace limité. Les substrats LTCC permettent une intégration encore plus poussée, en incorporant des composants passifs tels que des résistances, des condensateurs et des bobines directement dans le substrat. Cela permet de réduire la taille des systèmes tout en améliorant la stabilité et la fiabilité.

Précision grâce à l'ajustement des résistances par laser

Lors de l'ajustage au laser, la résistance des circuits ou des circuits intégrés est ajustée avec précision, soit à une valeur de résistance spécifique (ajustement passif), soit aux exigences fonctionnelles du circuit (ajustement actif). Ce processus compense les tolérances technologiques et garantit que les résistances atteignent des valeurs de résistance idéales avec d'excellentes performances et une résistance diélectrique élevée. Tout au long de l'ajustement, le signal de sortie est mesuré en permanence et comparé au point de consigne, et la découpe laser s'arrête automatiquement lorsque la valeur cible est atteinte. Des couches de protection supplémentaires, des glaçages et des revêtements de passivation améliorent encore la durabilité, ce qui permet à ces circuits de fonctionner de manière fiable même dans des environnements difficiles.

Où sont utilisés les circuits électroniques hybrides en céramique ?

La technologie des circuits hybrides devient essentielle lorsque les circuits imprimés standard atteignent leurs limites - par exemple, dans les systèmes à haute fiabilité exposés à des températures extrêmes, à des contraintes mécaniques ou à des tensions élevées. Les applications typiques sont les suivantes :

- Aérospatiale et aviation - L'électronique hybride en céramique est une technologie de base dans les systèmes aérospatiaux, alimentant l'avionique, les modules RF et les réseaux de capteurs avancés. Ces composants doivent fonctionner de manière fiable malgré des changements de température extrêmes et des vibrations intenses. Les propriétés uniques des céramiques - notamment la stabilité thermique, la tolérance aux rayonnements, la faible masse et la résistance mécanique - les rendent parfaites pour les applications critiques telles que l'électronique des satellites et les instruments de vol spatial de la prochaine génération.

- Automobile - L'industrie automobile utilise largement l'électronique hybride céramique dans des systèmes tels que les onduleurs de puissance, les contrôleurs de moteur et divers capteurs (pression, température et combustion). Leur robustesse mécanique, leur conductivité thermique élevée et leur résistance aux conditions environnementales difficiles garantissent des performances fiables et durables dans le moteur et le châssis. Ces qualités permettent de développer des modules plus petits et plus performants, essentiels à la sécurité et aux systèmes de propulsion des véhicules modernes.

- Médecine et biotechnologie - Les circuits hybrides en céramique sont essentiels à la technologie médicale moderne, utilisés dans des dispositifs tels que les capteurs implantables et externes, le matériel d'imagerie et les sous-systèmes de fourniture d'énergie. Les céramiques sont le matériau de choix en raison de leur biocompatibilité, de leur inertie chimique et de leur rigidité diélectrique élevée. Ces propriétés garantissent la stabilité à long terme et la sécurité des patients, et répondent aux normes réglementaires strictes applicables aux produits implantables miniaturisés et aux outils de diagnostic à haute fiabilité.
Lorsque la durabilité, la précision et la stabilité maximales sont requises, les circuits hybrides constituent la solution privilégiée.

L'expertise technologique de Micro-Hybrid

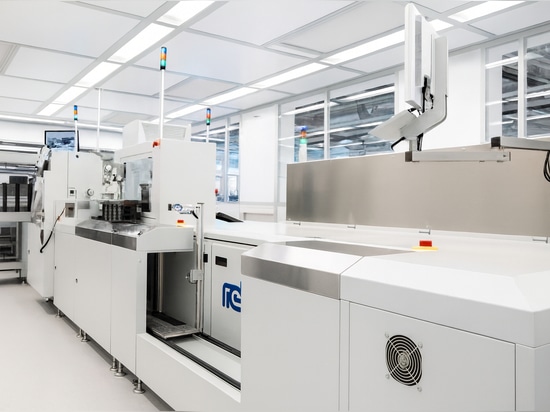

Nos capacités de production reposent sur des décennies d'expérience et d'investissements continus dans les technologies de fabrication avancées. Nos principales compétences sont les suivantes

- Technologie des substrats - Sélection et traitement de matériaux de substrat sur mesure

- Fabrication de circuits - Sérigraphie de pâtes conductrices, résistives et diélectriques en couches multiples, suivie d'un séchage et d'un frittage

- Impression de couches épaisses - Application et cuisson successives de pistes conductrices, de résistances et de couches diélectriques pour des structures de circuits complexes

- Inspection optique automatisée (AOI) - Contrôle de qualité de haute précision des structures imprimées

- Séparation - Séparation mécanique ou laser de substrats en modules individuels avec une précision maximale

- Découpage laser - Découpage actif et passif pour des valeurs de résistance et des paramètres fonctionnels précis

- Traitement final des modules - Méthodes d'assemblage telles que le montage SMD, les puces sur carte (COB) et l'emballage hybride pour des modules électroniques complets et prêts à l'emploi

En combinant ces technologies, Micro-Hybrid fournit des circuits et des modules hybrides qui répondent toujours aux attentes des clients, voire les dépassent. Notre service flexible à 360° prend en charge les petits, moyens et grands volumes de production - garantissant que chaque étape, du concept au module fini, est optimisée en termes de performance et de fiabilité. Micro-Hybrid n'est pas un fournisseur conventionnel - c'est un partenaire technologique à long terme. Contactez-nous dès aujourd'hui et laissez-nous vous aider à pénétrer de nouveaux espaces.
