Comment optimiser la structure des transformateurs pour réduire l'élévation de la température ?

{{{sourceTextContent.subTitle}}}

Technologies et pratiques clés pour l'optimisation de la structure des transformateurs

{{{sourceTextContent.description}}}

L'élévation de température est un facteur essentiel qui affecte la fiabilité, l'efficacité et la durée de vie des transformateurs. La recherche montre que pour chaque réduction de 10K de l'élévation de température, le taux de vieillissement des matériaux isolants peut ralentir de 50% et l'efficacité peut s'améliorer de 0,3% à 0,7%. Les réglementations mondiales en matière d'efficacité énergétique devenant de plus en plus strictes, l'optimisation de la structure des transformateurs pour contrôler l'élévation de la température est devenue une priorité pour l'industrie. Voici une analyse détaillée de trois domaines technologiques clés :

1. Optimisation du système central : Innovation synergique des matériaux et de la structure
(1) Innovations en matière de matériaux

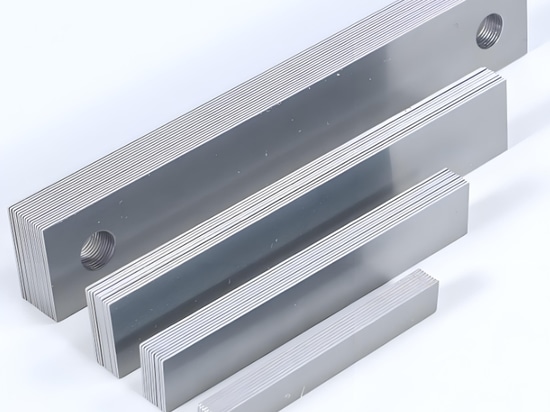

Highly Feuilles d'acier au silicium perméables (CRGO) : L'utilisation de CRGO de 0,23 mm d'épaisseur (par exemple, 30JG120) avec une proportion de texture Goss supérieure à 85 % réduit les pertes par hystérésis de 40 à 60 %. La perte unitaire n'est que de 1,10 W/kg (à une densité magnétique de 1,7 T), soit 25 % de moins que l'acier au silicium traditionnel.

Coating Technologie : Les revêtements composites phosphate-silicate augmentent la résistance d'isolation interlaminaire à 100Ω-cm², réduisant ainsi les pertes par courants de Foucault.

Amorphous Alliages : Bien que les pertes soient aussi faibles que 0,20 W/kg, leur coût élevé (indice de coût de 3,5) et leur faible facteur de remplissage (0,85) limitent leur utilisation à des scénarios spécifiques.

(2) Innovations structurelles
Mitered Conception de l'articulation : Un angle d'articulation de 45° réduit la densité du flux magnétique local de 1,8T à 1,5T, ce qui diminue les pertes de 35 % et l'augmentation de la température de 4 à 6K.

Step-Joint à recouvrement : Un joint à recouvrement en cinq étapes avec un espace de 0,5 mm réduit le courant à vide de 12 % et supprime le flux de fuite transversal de 50 %.

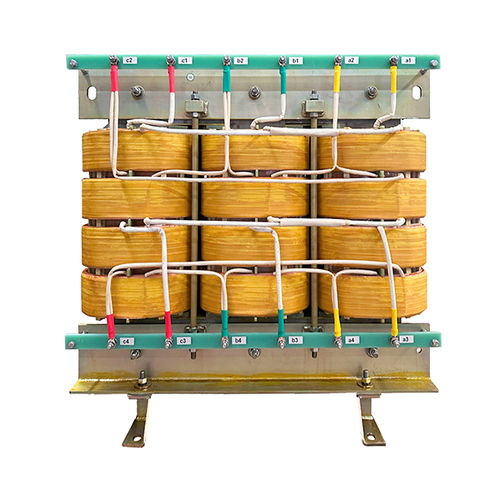

2.Conception du système d'enroulement : Optimisation du couplage électrothermique
(1) Sélection du conducteur
Flat Fils de cuivre : Les conducteurs transposés avec un rapport largeur/épaisseur de 3:1 réduisent la résistance AC de 15%, avec un pas de transposition ≤8mm (pour les courants >1000A).

Insulation Système : Le papier isolant Nomex® (résistant à 180°C) atteint un facteur de remplissage de 0,85, équilibrant la dissipation de la chaleur et l'isolation.

(2) Contrôle du champ thermique

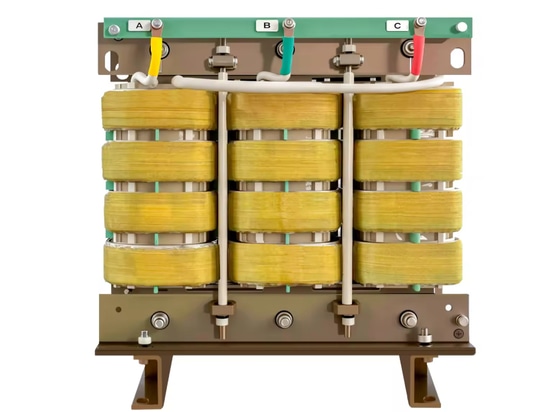

Axial Enroulements divisés : Associés à des conduits d'huile de 6 mm, la vitesse du flux d'huile augmente jusqu'à 0,25 m/s, réduisant les différences de température axiale de 20 K à 8 K.

End Boucliers : Les anneaux électrostatiques en cuivre réduisent l'intensité du champ final de 43% (de 3,5kV/cm à 2,0kV/cm), diminuant ainsi le risque de surchauffe locale.

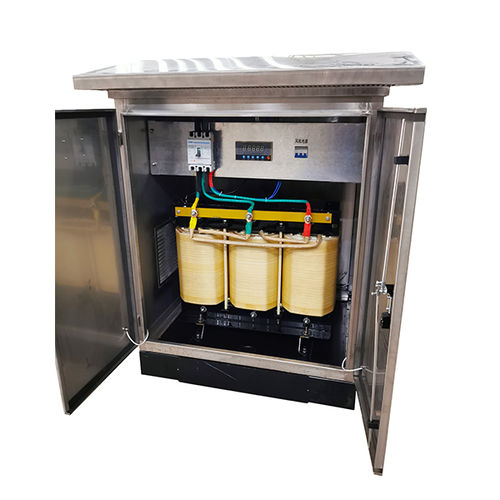

3. Mise à niveau du système de refroidissement : Du passif à l'intelligent
(1)Optimisation du trajet de l'huile
Turbulent Conception de l'écoulement : Des largeurs de conduits d'huile de 6 à 8 mm (nombre de Reynolds Re≈4000) améliorent les coefficients de transfert de chaleur de 30 à 50 %.

Synthetic Huile d'ester : Avec une viscosité inférieure de 15 % à celle de l'huile minérale, l'efficacité de l'échange thermique s'améliore de 20 %.

4.Régulation intelligente
Variable-Pompes à huile à fréquence : Réduisent la consommation d'énergie de 50 % en cas de charge partielle.

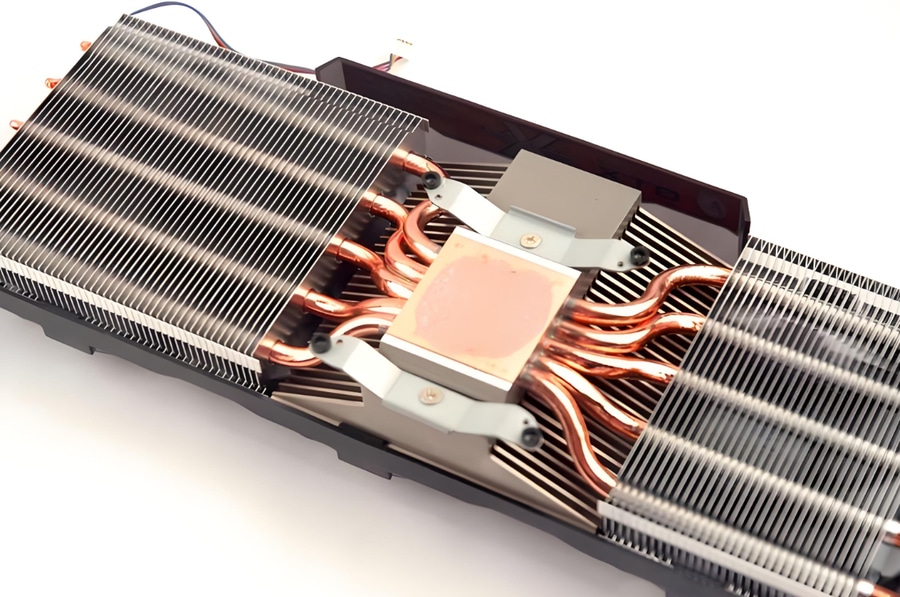

Heat Pipe Technology : les zones chaudes peuvent supporter un flux de chaleur allant jusqu'à 50 W/cm², s'adaptant ainsi aux charges dynamiques.

5.Normes internationales et tendances futures
Current Normes : La norme CEI 60076-14 exige une surveillance en temps réel de la température des points chauds ; la norme chinoise GB 20052-2020 impose une réduction de 20 % des pertes à vide pour les transformateurs à haut rendement énergétique de niveau 1.
Technological Frontières :
oDigital Twins : Prédiction en temps réel du champ de température pour optimiser les stratégies de refroidissement.
oNanofluides : amélioration des coefficients de transfert de chaleur de plus de 30 %.
oSupraconducteurs à haute température : Élimination des pertes de cuivre, ce qui révolutionne la réduction de l'élévation de la température.

Conclusion
En adoptant l'ensemble des mesures ci-dessus, l'élévation de température des transformateurs à bain d'huile peut être réduite de 15 à 25 K, l'efficacité peut être améliorée de 0,8 à 1,5 % et les émissions annuelles de carbone peuvent diminuer de 5 à 10 tonnes (pour un transformateur de 1000 kVA). Il est recommandé d'utiliser des plateformes de simulation multi-physiques pour la gestion de l'élévation de la température tout au long du cycle de vie.
