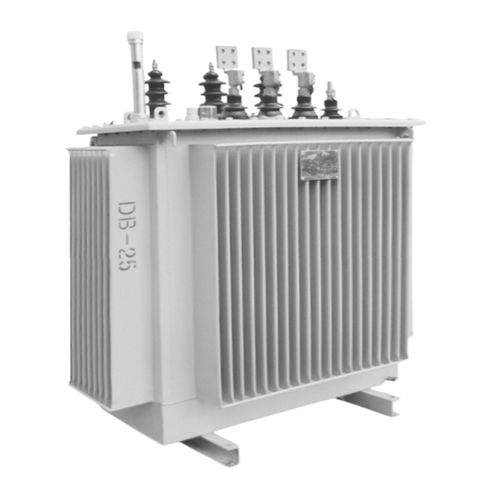

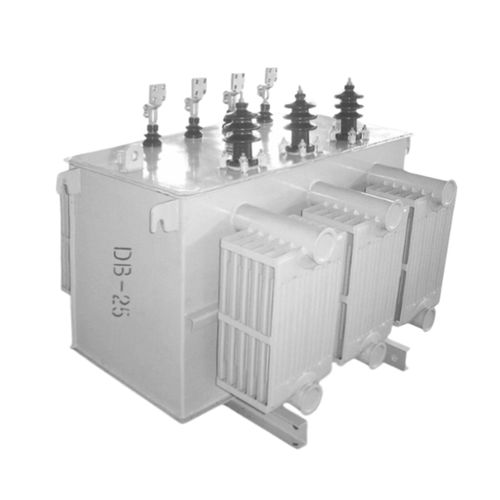

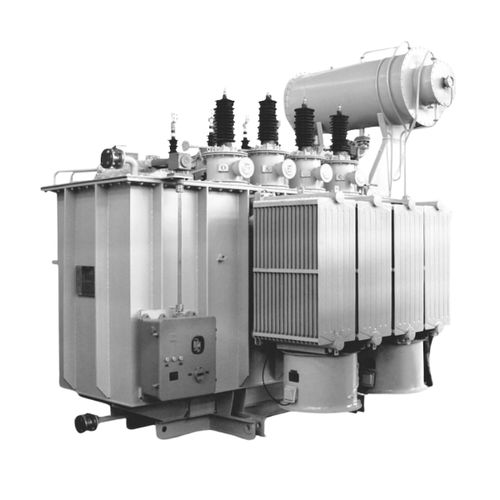

Coordination des dispositifs de décharge de pression (PRD) et des relais à gaz dans les transformateurs de puissance

{{{sourceTextContent.subTitle}}}

Synergie pour la protection contre les explosions

{{{sourceTextContent.description}}}

Introduction Dans les transformateurs de puissance à haute tension, les coups de bélier rapides dus à des défauts d'arc internes et l'accumulation progressive de gaz due à la surchauffe posent des risques critiques pour la sécurité. Un système de protection coordonné combinant un dispositif de décharge de pression (PRD) et un relais de gaz (relais Buchholz) assure une défense complète contre les explosions et les défaillances d'isolation. Ce document détaille leurs fonctions individuelles, leurs rôles de collaboration, les exigences d'installation et les protocoles de maintenance conformément aux normes internationales (IEC 60599/IEEE C57.104).

1. Fonctions des composants

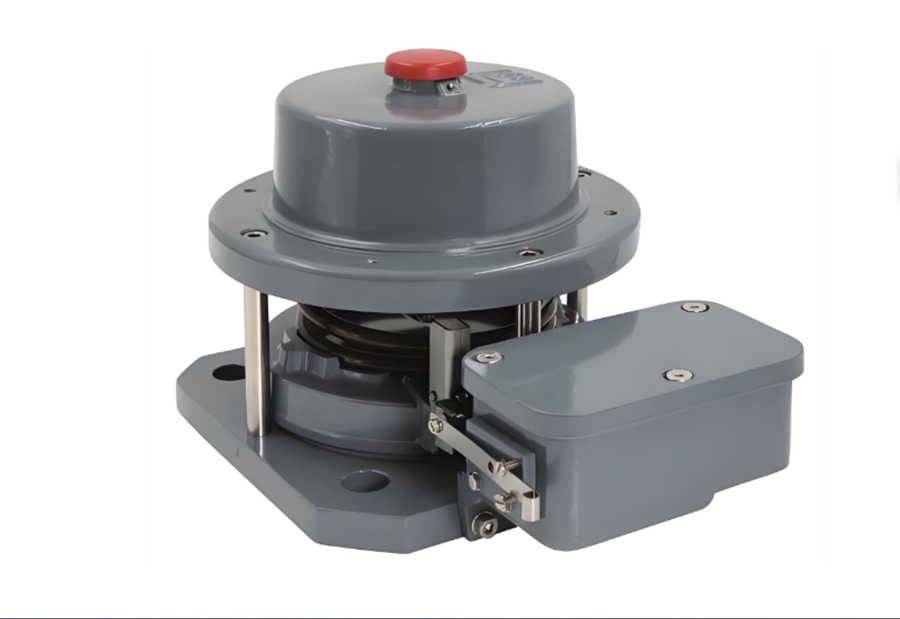

1.1 Dispositif de décompression (PRD)
- Objectif : atténue les surpressions soudaines causées par des défauts d'arc dans la cuve du transformateur.
- Seuil d'activation : évacue de manière explosive à 70±5 kPa en moins de 10 millisecondes pour empêcher la rupture de la cuve.
- Principal avantage : Réponse ultra-rapide aux défaillances catastrophiques, détournant les gaz à haute pression en toute sécurité.

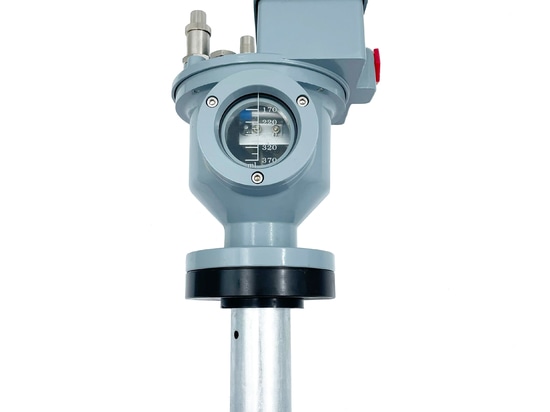

1.2 Relais de gaz (relais Buchholz)
- Objet : détecte l'accumulation lente de gaz et les irrégularités d'écoulement de l'huile dues à des défaillances naissantes (par exemple, surchauffe, décharges partielles).
- Seuils d'activation :
oStade d'alarme : Se déclenche à 250 ml de gaz collecté (indiquant des défauts mineurs).
oStade de déclenchement : Se déclenche à des débits d'huile ≥0,8 m/s (signifiant une surchauffe sévère ou un arc électrique).
- Principal avantage : Alerte précoce pour les défauts qui se développent avant qu'ils ne s'aggravent.

2. Synergie des systèmes et modes de défaillance
- Rôle du PRD : Traite les pressions instantanées des défauts d'arc au-delà de la capacité de réponse du relais.
- Rôle du relais : Surveille les anomalies lentes de gaz/huile que les PRD ne peuvent pas détecter.
- Collaboration critique :
la PRD prévient l'explosion du réservoir en cas de défauts violents.
le relais identifie les problèmes latents (par exemple, les points chauds de l'enroulement) par l'analyse des gaz, ce qui permet une maintenance préventive.

3. Directives d'installation
- Relais à gaz : Doit être incliné de ≥5° pour assurer une collecte correcte des gaz dans la chambre.
- Placement du PRD : Installé à plus de 1,8 m du relais pour éviter toute interférence avec la ventilation.
- Alignement : Les deux dispositifs nécessitent une tuyauterie sécurisée avec un minimum de coudes pour éviter les faux déclenchements.

4. Maintenance et essais
- PRD : essais annuels du seuil de pression et inspections mécaniques.
- Relais à gaz : Contrôles semestriels de l'étalonnage du volume de gaz et de la sensibilité au débit (conformément à la norme IEC 60599).
- Mesures supplémentaires :
échantillonnage de l'huile pour l'analyse des gaz dissous (DGA) afin de valider les relevés des relais.
oInspections post-défaut après l'activation du PRD.

Conclusion
L'intégration du PRD et du relais à gaz crée une hiérarchie de protection robuste pour les transformateurs, permettant de traiter les défauts soudains et progressifs. Le respect des normes d'installation et de maintenance garantit la fiabilité, en réduisant les temps d'arrêt et les risques de catastrophe. Pour plus de détails, voir IEEE C57.104 (directives relatives aux relais à gaz) et IEC 60255 (normes relatives aux dispositifs sous pression).
