Guide de sélection des fils isolés

{{{sourceTextContent.subTitle}}}

Principales comparaisons entre les fils recouverts de fil, les fils recouverts de soie, les fils recouverts de film et les fils émaillés

{{{sourceTextContent.description}}}

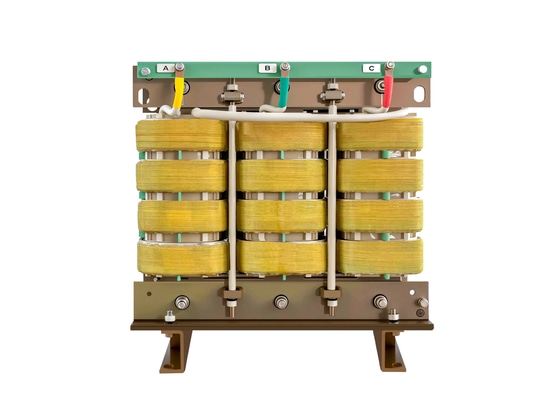

Dans la fabrication des transformateurs et des réacteurs, le choix du fil isolé a un impact direct sur les performances et la fiabilité. Voici les principales caractéristiques et applications de quatre types courants :

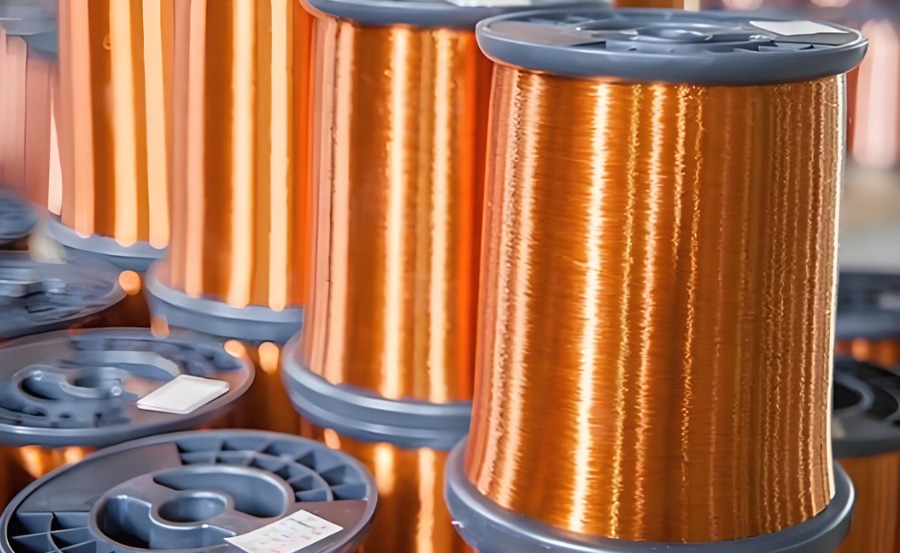

1.Fil émaillé :
Le plus répandu, avec de fines couches de vernis polymère (0,02-0,1 mm), une résistance à la chaleur allant jusqu'à 220°C et une rigidité diélectrique de 5-10 kV/mm. Ses avantages comprennent une grande efficacité en termes d'espace, la flexibilité et la rentabilité, ce qui en fait le premier choix pour les transformateurs de petite à moyenne taille et les enroulements de moteur, en particulier dans les scénarios à haute densité de puissance.

2.Fil recouvert de fil :
Enveloppé de fil de coton (0,2-0,5 mm), il présente une résistance à l'effet corona supérieure (tension de démarrage de l'effet corona supérieure de 30-50 % à celle du fil émaillé) et une résistance aux vibrations, ainsi qu'une excellente dissipation de la chaleur (réduction de la température du bobinage de 15-20 °C). Cependant, son isolation épaisse augmente l'encombrement et l'absorption d'humidité, ce qui le limite aux équipements d'essai à haute tension, aux machines d'exploitation minière et à d'autres environnements soumis à de fortes vibrations.

3.Fil recouvert de soie :
Isolé avec des fibres de soie naturelles ou synthétiques (0,1-0,3 mm), il se caractérise par une perte diélectrique minimale (tanδ < 0,01) et des performances stables à haute fréquence, ce qui le rend idéal pour les bobines RF et les instruments de précision. Sa structure en microfibres permet un réglage précis de la capacité, mais son coût élevé la limite à l'électronique haut de gamme.

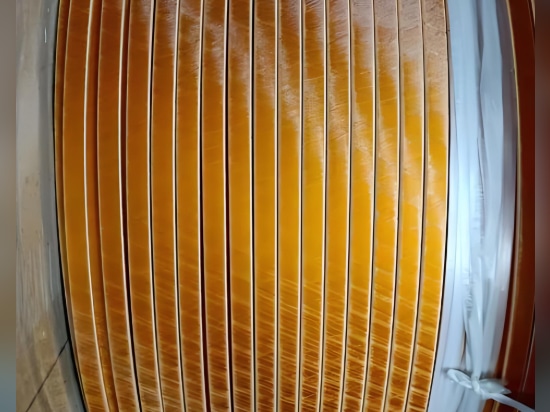

4.Fil recouvert d'un film :
L'isolation par film polymère (0,05-0,2 mm) offre des performances exceptionnelles : résistance à la chaleur jusqu'à 250°C, rigidité diélectrique de 15 kV/mm (3× celle du fil émaillé) et perte diélectrique ultra-faible. Grâce aux nano-modifications et aux conceptions multicouches, il répond aux exigences des véhicules électriques, de l'aérospatiale et d'autres environnements extrêmes, bien qu'il coûte 2 à 5 fois plus cher que le fil émaillé.

Conseils de sélection :
General Utilisation : Fil émaillé (meilleur rapport coût/performance).
High-Fréquence/Haute tension : Fil recouvert de fil ou de soie (besoins spécifiques).
Extreme Conditions : Fil recouvert d'un film (haute fiabilité).
