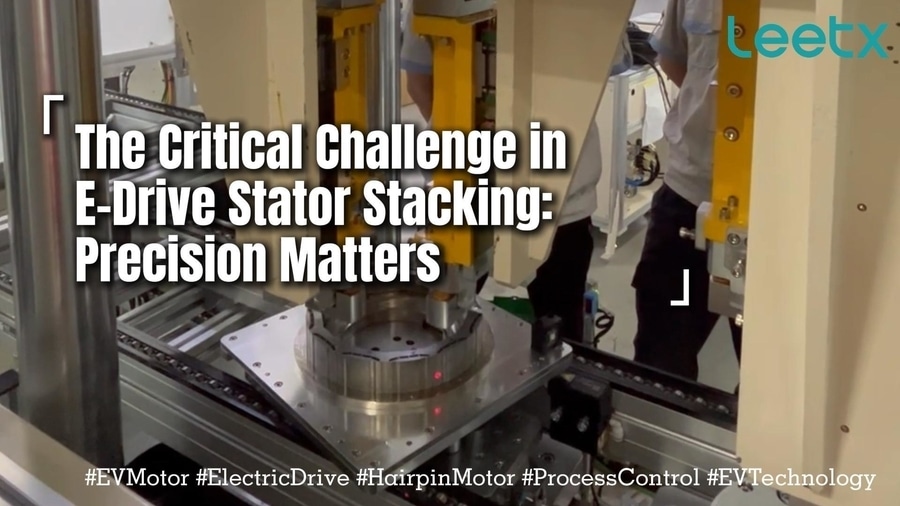

Le défi majeur de l'empilement des stators dans les moteurs électriques : la précision est essentielle

{{{sourceTextContent.subTitle}}}

Empilement du stator : de petits écarts, de gros problèmes

{{{sourceTextContent.description}}}

Dans la fabrication des stators de moteurs électriques destinés aux véhicules à énergie nouvelle, le processus de laminage des tôles d’acier au silicium repose sur deux facteurs décisifs : la précision de la pression-déplacement et l’alignement de la pile.

Précision de la pression : éviter les jeux et les déformations
Une pression excessive ou irrégulière peut entraîner une surcompression, provoquant l’apparition de micro-jeux et de déformations entre les lamelles. Même un léger désalignement de la pile peut entraîner une déformation du noyau du stator, rendant impossible le bobinage ou l’insertion des broches, et conduisant finalement à un non-respect des spécifications d’assemblage.

Alignement de la pile : garantir l’uniformité des trous pour les moteurs à épingles à cheveux
L’alignement des languettes d’emboîtement est tout aussi critique. Ces petites surfaces de contact sont sujettes à un désalignement lors du pressage, ce qui peut provoquer un décalage d’une couche à l’autre. Dans les stators de moteurs à épingle à cheveux, des lamelles mal alignées entraînent un désalignement des trous de broches, ce qui provoque le frottement, la courbure ou l’impossibilité totale d’insertion des fils de cuivre. Cela a un impact direct sur les performances du moteur, la puissance de sortie et le rendement de l’assemblage.

Pourquoi est-ce important ?
Un écart de quelques fractions de millimètre seulement au niveau de la pression ou de l’alignement peut compromettre l’ensemble du stator, affectant ainsi le rendement, le NVH, la durabilité et la fabricabilité. Dans la production de moteurs électriques de précision, il n’y a pas de place pour les approximations.

La solution réside dans
1. Un contrôle en boucle fermée de la force et de la position
2. Une surveillance en temps réel des courbes de pression et de déplacement
3. Des systèmes d’alignement guidés par vision ou mécaniques
4. Des processus de pressage avec traçabilité des données

Le laminage de précision n’est pas seulement une étape du processus - c’est le fondement d’un moteur électrique haute performance.
