Composants de régulation de gaz « Assist-Gas » de Kao Lu pour machines de découpe laser — Régulation précise de la pression de l'oxygène, de l'azote et des gaz inertes

{{{sourceTextContent.subTitle}}}

régulateur de pression proportionnel pour machine de découpe au laser

{{{sourceTextContent.description}}}

La qualité de la découpe au laser dépend d’un facteur essentiel : un contrôle précis et stable du gaz d’assistance. Depuis plus de 46 ans, Kao Lu Enterprise conçoit des vannes proportionnelles et des composants de contrôle des gaz haute performance spécialement destinés aux machines de découpe laser, offrant ainsi le contrôle rapide et précis de la pression du gaz d’assistance qu’exige une découpe propre et à grande vitesse.

Entièrement fabriqués à Taïwan et récompensés par le German Design Award 2025, les composants KaoLu ont gagné la confiance des équipementiers du monde entier spécialisés dans la découpe laser.

Pourquoi le contrôle du gaz d'assistance est-il essentiel dans la découpe laser ?
Dans la découpe laser à fibre et au CO₂, le gaz d'assistance (oxygène, azote ou air) assure la fonction physique d'éjection du matériau en fusion hors du trait de coupe. La pression du gaz doit suivre un profil précis et reproductible — variant en fonction du matériau, de l’épaisseur et de l’étape de découpe — afin d’obtenir des bords sans bavures, une vitesse de découpe élevée et une consommation de gaz minimale. La technologie proportionnelle de KaoLu rend ce niveau de contrôle possible.

Gammes de produits phares

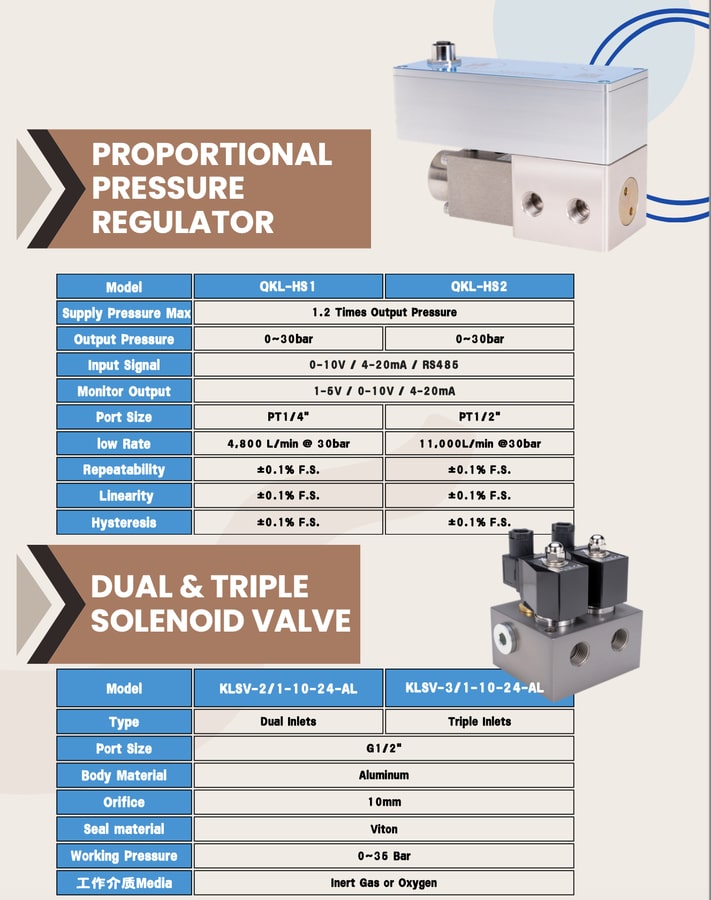

1. Régulateurs de pression proportionnels à haut débit (série QKL-HS)
Le cœur du contrôle du gaz d'assistance : une pression de gaz rapide, à haut débit et régulée avec précision.

Modèle QKL-HS1 QKL-HS2
Pression de sortie 0–30 bar 0–30 bar
Débit 4 800 L/min à 30 bar 11 000 L/min à 30 bar
Diamètre des raccords PT 1/4" PT 1/2"
Signal d'entrée 0-10 V / 4-20 mA / RS485 0–10 V / 4–20 mA / RS485
Sortie de surveillance 1–5 V / 0–10 V / 4–20 mA 1–5 V / 0–10 V / 4–20 mA
Répétabilité ±0,1 % de la pleine échelle ±0,1 % de la pleine échelle
Linéarité ±0,1 % de la pleine échelle ±0,1 % de la pleine échelle
Hystérésis ±0,1 % de la pleine échelle ±0,1 % de la pleine échelle
Pression d'alimentation : max. 1,2 × la pression de sortie
Répétabilité, linéarité et faible hystérésis de pointe pour une qualité de coupe constante
Intégration RS485 (Modbus) compatible avec les systèmes numériques

2. Ensemble de vannes solénoïdes doubles et triples
Pour une commutation rapide entre plusieurs gaz auxiliaires (par ex. oxygène ↔ azote) dans un seul collecteur compact.

Modèle KLSV-2/1-10-24-AL KLSV-3/1-10-24-AL
Type Double entrée Triple entrée
Diamètre des raccords G1/2" G1/2"
Orifice 10 mm 10 mm
Matériau du corps Aluminium Aluminium
Joint Viton Viton
Pression de service 0–35 bar 0–35 bar
Fluides Gaz inerte ou oxygène Gaz inerte ou oxygène

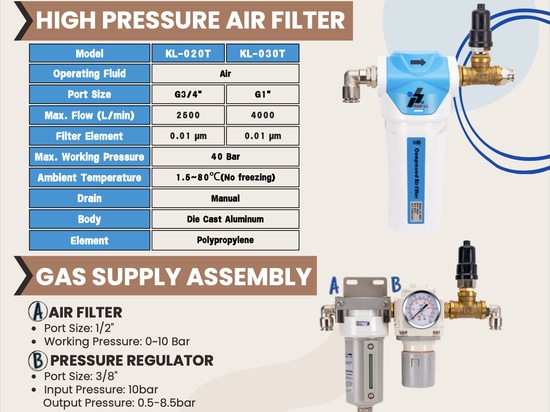

3. Filtres à air haute pression (KL-020T / KL-030T)
Filtration ultra-fine pour protéger la tête de découpe et garantir la pureté du gaz d'assistance.

KaoLu propose un ensemble d'alimentation en gaz entièrement adapté afin que les équipementiers puissent construire l'intégralité du circuit de gaz d'assistance à partir d'une seule source :

Filtre à air — Raccord 1/2", pression de service 0–10 bar
Régulateur de pression — Raccord 3/8", entrée 10 bar, sortie 0,5–8,5 bar
Régulateur de moyenne pression — Raccord 1/2", entrée 35 bar, sortie 0,5–30 bar
Filtre à air haute pression — filtration ultra-fine de 0,01 μm
Électrovanne basse pression — Raccord 3/8", orifice 4 mm, 0–8 bar
Électrovanne moyenne pression — Raccord 3/8", orifice 4 mm, 0–24 bar
Régulateur de pression proportionnel — Raccord 1/4", sortie 0–7 bar, précision de ±1 %
Raccords à emboîtement — G1/4" à G1/2", acier inoxydable, pression de service 0–40 bar
