Vanne de régulation de débit proportionnelle

{{{sourceTextContent.subTitle}}}

Vanne de régulation de débit proportionnelle — Débit de précision pour le gaz, l'eau et l'huile

{{{sourceTextContent.description}}}

Vanne de régulation de débit proportionnelle — Débit de précision pour le gaz, l'eau et l'huile
Une vanne de régulation de débit proportionnelle régule le débit de gaz ou de liquide proportionnellement à un signal d'entrée électrique (0-10 V, 4-20 mA ou RS485 Modbus). KaoLu fabrique à Taïwan deux technologies complémentaires : des vannes à pointeau entraînées par moteur pas à pas (série FC) pour un contrôle ultra-précis et à large plage de réglage de l’air, de l’eau et de l’huile, et des électrovannes proportionnelles (série KLPV) pour un contrôle rapide et compact du gaz dans les équipements médicaux et analytiques.
Avec une résolution allant jusqu’à 20 ml/min, une répétabilité de 0,1 % de la pleine échelle, une hystérésis inférieure à 2 % et des plages de débit allant jusqu’à 5 000 l/min, nos vannes sont utilisées dans la découpe laser, les ventilateurs médicaux, le mélange de gaz, le dosage et les procédés de semi-conducteurs dans plus de 40 pays.

Qu’est-ce qu’une vanne de régulation de débit proportionnelle ?
Contrairement à une électrovanne tout ou rien, une vanne de régulation de débit proportionnelle ajuste en continu son orifice pour fournir exactement le débit requis par votre processus. Parmi les synonymes courants, on trouve « vanne de régulation de débit électronique » (EFC), « régulateur de débit électronique », « vanne à pointeau motorisée » et « électrovanne proportionnelle » : des noms différents, mais un même principe : un signal électrique en entrée, un débit précis en sortie.

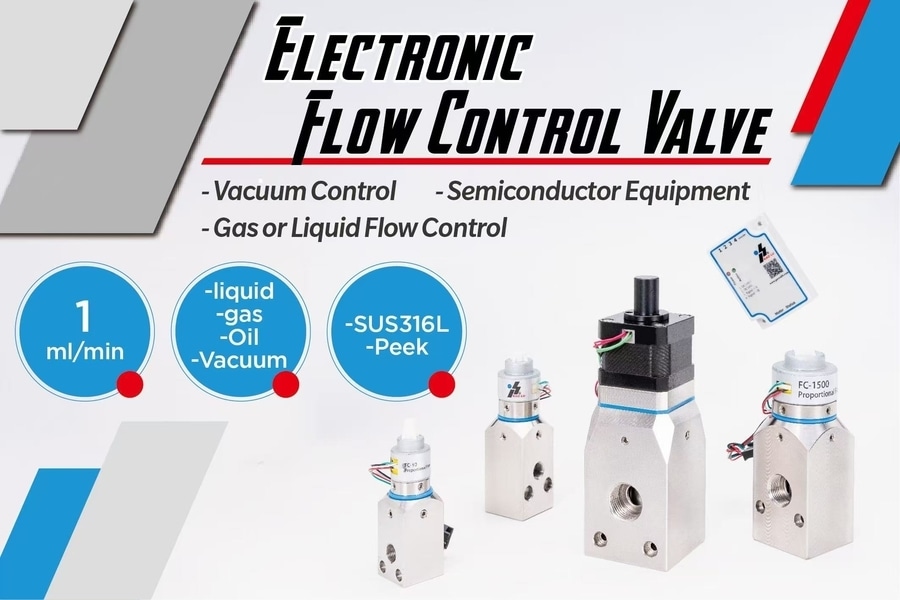

Vanne à pointeau entraînée par moteur pas à pas (série FC)
Une aiguille à filetage ultrafin entraînée par un moteur pas à pas — fonctionnement fluide, proportionnel et précis, et maintien de la position grâce à un couple élevé même hors tension.
Résolution : 20 ml/min | Hystérésis : < 2 % | Répétabilité : 0,1 % de la pleine échelle
Fluides : air, N₂, O₂, eau, huile — pièces en contact avec le fluide disponibles en acier inoxydable
Durée de vie : 10 millions de cycles (série FC120, de l'ouverture totale à la fermeture totale)
Capacité de dosage : distribution à partir de 1 ml d’eau
Idéale pour : le dosage, le gaz d’assistance à la découpe laser, le mélange de gaz, le contrôle du débit de liquide

Électrovanne proportionnelle (série KLPV)
Conversion courant-débit avec une réponse rapide et un format compact, montable sur collecteur, réglable par modulation d’impulsions en largeur (PWM).
Plages de débit : 0-32, 0-140, 0-310 L/min | Pression de service jusqu’à 20 barg
Idéale pour : ventilateurs médicaux, appareils d’anesthésie, nébuliseurs, mélange de gaz

Choisissez votre plage de débit
Série Débit max. à 87 psig Plage de réglage Signal Idéal pour
FC-10 18 L/min élevé 0-10 V / 4-20 mA / RS485 Microdosage (1 mL)
FC-20 65 L/min élevé identique Dosage, équipement de laboratoire
FC-120 230 L/min élevé identique Découpe laser, 10 millions de cycles
FC-300 400 L/min élevé identique Contrôle des gaz industriels
FC-1500 3 000 L/min à 150 psi 1:400 identique Procédés à haut débit
FC-3000 5 000 L/min à 145 psi 1:400 identique Débit maximal
KLPV-HP 310 L/min — PWM/analogique Ventilateurs médicaux

Systèmes de régulation de débit en boucle fermée
Associez n’importe quelle vanne FC à notre débitmètre massique MEMS de la série KMF pour un véritable contrôle en boucle fermée :
Consigne → Pilote PM → Vanne FC → Débit → Débitmètre KMF → Retour d’information
Régulateur de débit d’air en boucle fermée (FC1500A + KMF1500) : la précision du contrôle du débit atteint un nouveau niveau
Régulateur de débit massique, régulateur de pression à double boucle (QKL-CLC)

Applications
Découpe laser — contrôle du débit des gaz auxiliaires, réponse rapide
Ventilateurs médicaux et anesthésie — KLPV fourni à des fabricants du monde entier
Dosage et distribution — distribution d’eau jusqu’à 1 ml
Mélange de gaz — rapports de mélange multigaz
Semi-conducteurs et analyse — micro-débits de gaz pur
Refroidissement liquide des serveurs IA — débit de liquide de refroidissement de précision

Pourquoi KaoLu
✅ 45 ans d’expérience dans la fabrication de systèmes électropneumatiques — Fabriqué à Taïwan
✅ Résolution de 20 ml/min | Répétabilité de 0,1 % de la pleine échelle | Hystérésis < 2 %
✅ Plage de réglage jusqu’à 1:400 (FC1500/FC3000)
✅ Durée de vie de la vanne : 10 millions de cycles (FC120)
✅ Compatible avec plusieurs fluides : air, gaz, eau, huile — option en acier inoxydable
✅ Fournisseur des principaux fabricants mondiaux de respirateurs médicaux
✅ Prix allemand du design 2025 | Certifications CE, SGS, RoHS

FAQ
Q1 : Quelle est la différence entre une vanne de régulation de débit proportionnelle et une électrovanne ? Une électrovanne standard fonctionne uniquement en mode tout ou rien. Une vanne de régulation de débit proportionnelle ajuste en continu le débit proportionnellement à un signal électrique — 0-10 V, 4-20 mA ou RS485 Modbus.

Q2 : Une seule vanne peut-elle contrôler à la fois les liquides et les gaz ? Oui. La vanne à pointeau à entraînement pas à pas de la série FC contrôle l’air, le gaz, l’eau et l’huile. Les pièces en contact avec le fluide peuvent être personnalisées en acier inoxydable.

Q3 : Quel est le débit minimal qu’elle peut contrôler ? La résolution de la série FC est de 20 ml/min, et les modèles FC-10/FC-20 peuvent distribuer aussi peu que 1 ml d’eau — ce qui convient au dosage de précision.

Q4 : Qu’est-ce que le rapport de régulation et en quoi est-ce important ? Le rapport de régulation correspond au rapport entre le débit maximal et le débit minimal contrôlables. Les modèles FC1500/FC3000 atteignent un rapport de 1:400, ce qui signifie qu’une seule vanne couvre à la fois les micro-débits et les débits élevés — moins de vannes, un système plus simple.

Q5 : Quelle est la durée de vie de la vanne ? La série FC120 est conçue pour 10 millions de cycles d’ouverture et de fermeture complètes.

Q6 : Puis-je mettre en place un système de débit en boucle fermée ? Oui. Associez une vanne FC à notre débitmètre massique MEMS KMF et à notre pilote PM pour obtenir une régulation en boucle fermée avec rétroaction.

Q7 : Ces vannes sont-elles adaptées aux dispositifs médicaux ? Oui. Nos électrovannes proportionnelles KLPV sont fournies à des fabricants de respirateurs et d’équipements d’anesthésie du monde entier.

Q8 : Quels sont les signaux pris en charge ? 0-10 V, 4-20 mA et RS485 Modbus RTU. La série KLPV prend également en charge la commande PWM.
