Dans les secteurs de la fabrication de semi-conducteurs, de la production pharmaceutique, de la chimie et autres industries de pointe, la manipulation sûre et précise de produits chimiques corrosifs et de haute pureté exige bien plus que des équipements de contrôle des fluides classiques. Chaque composant en contact avec le fluide de process peut influencer la qualité du produit, la fiabilité du système, les niveaux de contamination et la sécurité d'exploitation. Parmi ces composants, la vanne à membrane ultra-pure joue un rôle crucial dans le contrôle du débit chimique, tout en minimisant la contamination, la génération de particules, les fuites et l'exposition aux produits chimiques.

Les vannes à membrane ultra-pures sont spécialement conçues pour les applications exigeantes où la pureté chimique et l'intégrité du procédé sont essentielles. Leur conception compacte, leur excellente étanchéité, leur faible volume mort interne et leur compatibilité avec les produits chimiques agressifs en font un choix privilégié pour les systèmes de distribution de produits chimiques, les paillasses humides, les unités de dosage de produits chimiques, les outils de traitement des semi-conducteurs et les systèmes de distribution de fluides de haute pureté.

Cet article explique les principes de fonctionnement, le choix des matériaux, les caractéristiques de conception, les applications et les principaux critères de sélection des vannes à membrane ultra-pures utilisées avec des produits chimiques corrosifs et de haute pureté.


Qu'est-ce qu'une vanne à membrane ultra-pure ?
Une vanne à membrane ultra-pure est une vanne de contrôle de fluide de précision conçue pour réguler ou isoler des liquides ou des gaz de haute pureté tout en empêchant le fluide de traitement d'entrer en contact avec le mécanisme de fonctionnement de la vanne.

Contrairement aux vannes classiques qui peuvent utiliser des garnitures, des tiges ou des joints coulissants directement exposés au fluide, une vanne à membrane utilise une membrane flexible comme principale barrière d'isolation. Lors de l'actionnement de la vanne, la membrane se déplace contre ou à l'écart du siège de vanne pour réguler le débit.

Cette configuration offre plusieurs avantages pour les applications dans le domaine des semi-conducteurs et de la chimie de haute pureté.

Premièrement, le fluide de procédé reste séparé de l'actionneur et de la tige de vanne. Deuxièmement, la vanne peut être conçue avec un circuit d'écoulement interne optimisé et un volume mort minimal. Troisièmement, l'absence de garniture de tige classique réduit considérablement les risques de fuites externes et de génération de particules.

Pour les applications impliquant des produits chimiques corrosifs tels que les acides, les bases, les oxydants et les solvants, ces caractéristiques sont particulièrement précieuses.

Pourquoi les vannes à ultra-haute pureté sont importantes pour les produits chimiques corrosifs
Les produits chimiques corrosifs peuvent attaquer les matériaux métalliques et polymères non adaptés, entraînant corrosion, contamination, défaillance prématurée des composants ou fuites. Dans la fabrication des semi-conducteurs, même des quantités infimes d'ions métalliques, de particules ou de contaminants organiques indésirables peuvent nuire aux processus sensibles.

C’est pourquoi un système de distribution de produits chimiques doit être conçu en fonction des propriétés du milieu de traitement réel.

Une vanne à membrane ultra-pure assure une étanchéité contrôlée entre le produit chimique et les composants mécaniques de la vanne. La membrane, le corps, le siège et les surfaces en contact avec le fluide sont sélectionnés en fonction de la concentration du produit chimique, de la température, de la pression et des exigences de compatibilité.

Les produits chimiques corrosifs typiques manipulés par les vannes à membrane de haute pureté peuvent inclure :

Acide chlorhydrique (HCl)
Acide fluorhydrique (HF)
Acide nitrique (HNO₃)
Acide sulfurique (H₂SO₄)
Acide phosphorique (H₃PO₄)
Hydroxyde d'ammonium (NH₄OH)
Peroxyde d'hydrogène (H₂O₂)
TMAH et autres produits chimiques de traitement
Solvants de haute pureté et produits chimiques spéciaux
Le choix du matériau de la vanne dépend des conditions chimiques et de fonctionnement spécifiques. La compatibilité chimique doit toujours être vérifiée avant de sélectionner une vanne.

Caractéristiques clés de conception des vannes à membrane ultra-pure
1. Isolation par diaphragme
Le diaphragme est l'élément central de la vanne. Il assure la séparation physique entre le fluide de procédé et le mécanisme d'actionnement.

Cette conception élimine de nombreuses surfaces d'étanchéité classiques susceptibles de devenir des sources de contamination. Elle réduit également le risque de fuites externes dues à l'usure du joint de tige.

Pour les systèmes chimiques de haute pureté, l'intégrité du diaphragme est donc un critère majeur dans le choix des vannes.

2. Faible volume mort
Le volume mort désigne les zones d'un système fluidique où le fluide de procédé peut se retrouver piégé. Un volume mort excessif peut entraîner une rétention de produits chimiques, une contamination croisée, un rinçage incomplet ou des conditions de procédé irrégulières.

Les vannes à membrane ultra-pures sont généralement conçues avec des géométries internes optimisées afin de minimiser les zones mortes et les zones de stagnation.

Une conception à faible volume mort permet aux produits chimiques de circuler efficacement à travers la vanne et contribue à améliorer les performances de rinçage et de purge.

3. Surfaces internes lisses
L'état de surface est particulièrement important pour les applications de haute pureté.

Les surfaces internes rugueuses peuvent favoriser l'accumulation de particules ou de résidus chimiques. C'est pourquoi les vannes à membrane de haute qualité utilisent des finitions de surface internes rigoureusement contrôlées afin de réduire la contamination et d'améliorer la nettoyabilité.

Pour les systèmes de distribution de produits chimiques semi-conducteurs, des surfaces mouillées électropolies ou présentant d'autres finitions très poussées peuvent être spécifiées en fonction de l'application.

4. Étanchéité élevée
La prévention des fuites est essentielle lors de la manipulation de produits chimiques agressifs ou dangereux.

Une vanne à membrane correctement conçue assure une étanchéité fiable tout en réduisant les risques de fuite du fluide de procédé au niveau de la tige. La conception de la vanne, le matériau de la membrane, la configuration du siège, les tolérances de fabrication et le système d'actionnement influent tous sur les performances d'étanchéité finales.

Les tests d'étanchéité doivent être effectués conformément aux exigences de l'application et aux normes industrielles applicables.

Sélection des matériaux pour les applications corrosives et de haute pureté
La compatibilité des matériaux est l'un des facteurs les plus importants lors du choix d'une vanne à membrane ultra-pure.

Acier Inoxydable
L'acier inoxydable 316L est largement utilisé dans les systèmes de fluides et de gaz de haute pureté en raison de sa résistance à la corrosion, de sa résistance mécanique et de son utilisation établie dans les équipements semi-conducteurs et pharmaceutiques.

Pour les applications exigeantes dans le domaine des semi-conducteurs, des procédés de fabrication et de traitement de surface spécialisés peuvent être nécessaires pour obtenir la propreté et l'état de surface souhaités.

Cependant, l'acier inoxydable 316L n'est pas compatible avec tous les produits chimiques. Il convient de tenir compte de la concentration chimique, de la température, de la pression et de la durée d'exposition.

Fluoropolymères
Les matériaux fluoropolymères tels que le PTFE, le PFA et d'autres polymères chimiquement résistants peuvent offrir une excellente résistance à de nombreux produits chimiques agressifs.

Ils sont particulièrement utiles dans les systèmes de distribution de produits chimiques où la contamination métallique doit être minimisée ou lorsque le milieu de traitement présente une forte réactivité chimique.

Le choix entre différents matériaux fluoropolymères doit se baser sur la compatibilité chimique, la température, les exigences mécaniques, la perméabilité et les spécifications de pureté.

Matériaux du diaphragme
Le diaphragme est soumis à des mouvements mécaniques répétés et, selon la conception de la vanne, peut également être exposé directement au fluide de traitement.

Son matériau doit donc offrir un équilibre approprié entre résistance chimique, flexibilité, résistance à la fatigue et performance d'étanchéité.

Différentes applications peuvent nécessiter différents matériaux de diaphragme ; les fabricants doivent donc fournir des données de compatibilité chimique et des recommandations spécifiques à l'application.

Applications dans la fabrication de semi-conducteurs
L'industrie des semi-conducteurs est l'un des utilisateurs les plus exigeants en matière de vannes à membrane ultra-pures.

Les usines de semi-conducteurs modernes utilisent de grandes quantités de produits chimiques corrosifs et de haute pureté lors du nettoyage, de la gravure, du décapage, du dépôt et d'autres étapes de traitement des plaquettes.

Les vannes à membrane ultra-pures peuvent être intégrées dans :

Systèmes d'administration de produits chimiques
Unités de distribution de produits chimiques
Systèmes de distribution de produits chimiques humides
équipement de nettoyage de plaquettes
Bancs humides
Systèmes de gravure
Outils de nettoyage

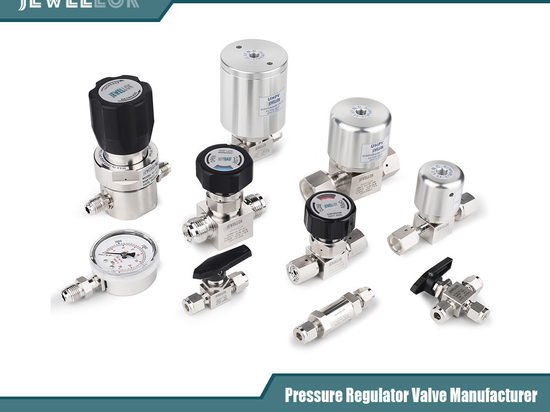

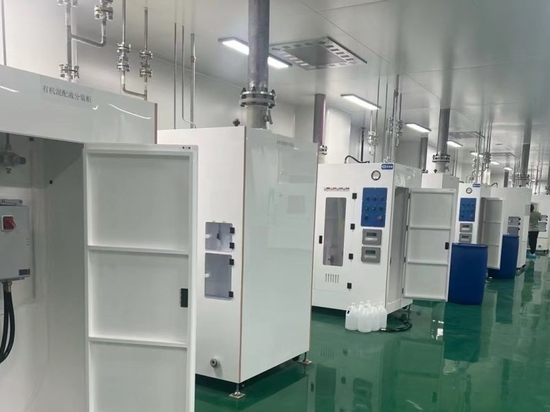

armoires chimiques
Systèmes de distribution de produits chimiques au point d'utilisation
collecteurs chimiques d'outils de traitement
Dans ces systèmes, les performances des vannes peuvent avoir une incidence directe sur la stabilité du procédé. Une vanne qui introduit des particules, des contaminants métalliques ou des résidus chimiques peut engendrer des problèmes en aval.

Par conséquent, les applications semi-conductrices nécessitent généralement un contrôle strict de la propreté de la fabrication, des matériaux des composants, de l'emballage et des tests.

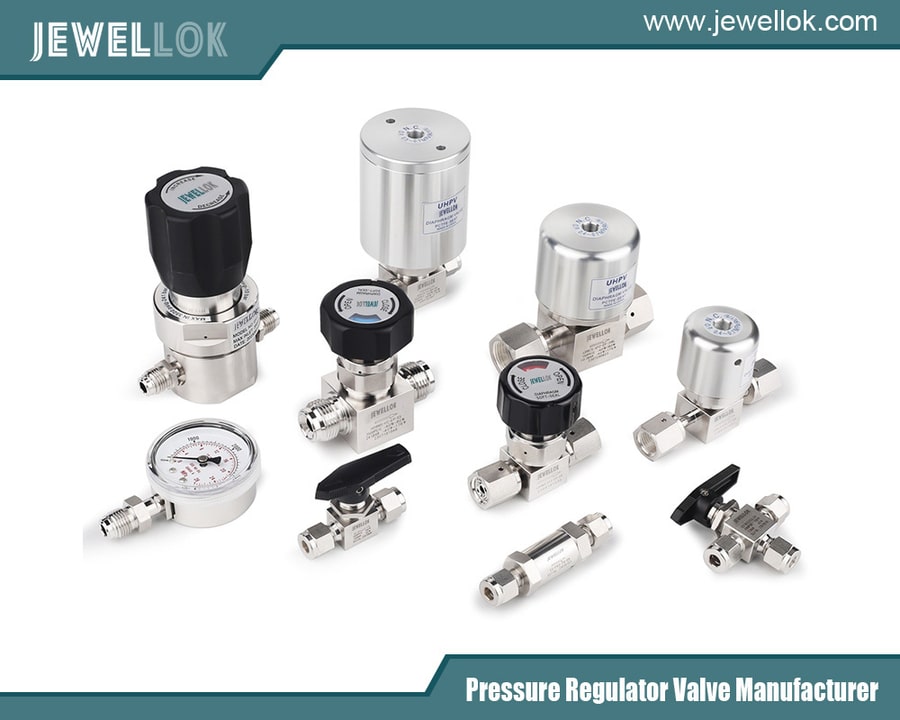

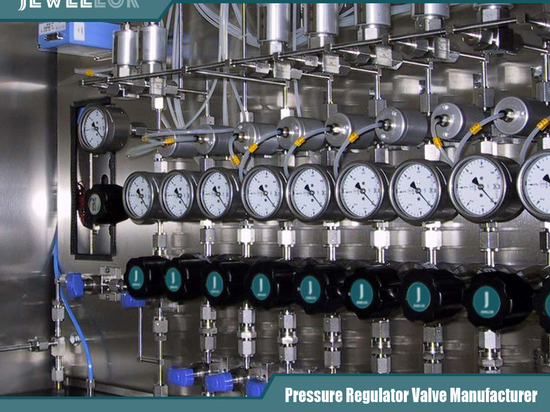

Utilisation dans les systèmes de distribution de produits chimiques
Un système de distribution de produits chimiques transporte les produits chimiques de traitement des conteneurs de stockage vers les équipements de fabrication.

Un système typique peut comprendre des réservoirs de stockage, des pompes, des filtres, des régulateurs, des vannes, des capteurs, des tubes, des raccords et des équipements de distribution au point d'utilisation.

La vanne à membrane est souvent utilisée pour l'isolation, le routage, le dosage et le contrôle du débit.

Par exemple, une vanne peut isoler une conduite d'alimentation en produits chimiques lors d'une opération de maintenance. Une autre vanne peut contrôler le débit d'un produit chimique de haute pureté vers une chambre de traitement ou un point de distribution.

Les vannes à membrane automatisées peuvent également être intégrées à des systèmes de commande pneumatiques ou électroniques, permettant ainsi au système de distribution de produits chimiques de fonctionner selon des séquences de processus programmées.

Un fonctionnement fiable des vannes est particulièrement important dans la fabrication automatisée car la réponse des vannes influe directement sur le calendrier des processus et la consommation de produits chimiques.

Importance de la fabrication propre
Une vanne haute performance ne peut pas offrir un rendement de haute pureté si elle est fabriquée, assemblée ou emballée dans un environnement non contrôlé.

Les composants de très haute pureté doivent donc être produits en utilisant des procédures de nettoyage et de manipulation appropriées.

Selon l'application, les contrôles de fabrication peuvent inclure :

Procédés de nettoyage contrôlés
Assemblage en salle blanche
Contrôle des particules
Nettoyage à l'eau déminéralisée
Emballage spécialisé
Tests d'étanchéité à l'hélium ou à la pression
Inspection dimensionnelle
Inspection de l'état de surface
Traçabilité des matières
Les exigences spécifiques dépendent de l'application prévue et des spécifications de pureté du client.

Dans la fabrication des semi-conducteurs, le conditionnement des composants est également important. Un conditionnement inadéquat peut permettre à des particules ou des contaminants de pénétrer dans la vanne après le nettoyage final.

Actionnement pneumatique et manuel
Les vannes à membrane ultra-pures peuvent être fournies avec différents modes d'actionnement.

Les vannes manuelles conviennent aux applications où les opérateurs ont besoin d'un contrôle direct et où le nombre de cycles de fonctionnement est relativement faible.

Les vannes à commande pneumatique sont couramment utilisées dans les systèmes automatisés de distribution de produits chimiques. Elles peuvent être commandées à distance et intégrées aux systèmes de contrôle de processus.

L'actionnement automatique offre plusieurs avantages, notamment un fonctionnement constant, une réponse plus rapide, une exposition réduite de l'opérateur et une intégration plus facile dans les séquences de processus automatisées.

L'actionneur doit être sélectionné en fonction de la pression pneumatique disponible, du temps de réponse requis, de la fréquence de cycle, des exigences de sécurité et de l'environnement d'installation.

Comment choisir la bonne vanne à membrane ultra-pure ?
Le choix d'une vanne basé uniquement sur la taille du raccordement n'est pas suffisant pour les applications chimiques de haute pureté.

Plusieurs paramètres techniques doivent être évalués.

Compatibilité chimique
Avant de sélectionner les matériaux mis en contact avec le fluide hydrique, il convient d'identifier précisément la composition chimique, la concentration, la température et les conditions de fonctionnement.

La compatibilité doit être confirmée à l'aide de données fiables du fabricant plutôt que par des suppositions générales.

Pression et température
La vanne doit être dimensionnée pour la pression et la température de fonctionnement maximales du système.

Les ingénieurs concepteurs doivent également prendre en compte les pics de pression, les conditions de vide, les cycles thermiques et les conditions de fonctionnement anormales.

Exigences de débit
Le débit de la vanne doit correspondre au débit de procédé requis.

Une vanne surdimensionnée peut offrir une mauvaise résolution de contrôle, tandis qu'une vanne sous-dimensionnée peut entraîner une chute de pression excessive.

Type de connexion
Les configurations de raccordement courantes comprennent les extrémités de tubes, les raccords à joint frontal et d'autres interfaces de processus de haute pureté.

Le raccordement doit être compatible avec l'infrastructure de distribution de produits chimiques existante et minimiser les volumes morts et les risques de contamination.

Exigences de pureté
Les exigences en matière de propreté varient selon les secteurs d'activité.

Les procédés de fabrication de semi-conducteurs peuvent exiger des niveaux de particules extrêmement faibles et un contrôle strict de la contamination métallique et organique. Les applications pharmaceutiques peuvent imposer des exigences supplémentaires en matière de nettoyabilité et de conformité réglementaire.

Durée de vie et fréquence de cycle des vannes
Si une vanne doit fonctionner des milliers ou des millions de cycles, la fatigue du diaphragme devient un facteur important à prendre en compte.

Le fabricant doit fournir des informations appropriées sur la durée de vie en fonction des conditions de fonctionnement prévues.

Considérations relatives à la maintenance et à la fiabilité
Bien que les vannes à membrane soient conçues pour un fonctionnement fiable, une inspection régulière reste importante.

Les programmes de maintenance doivent surveiller le fonctionnement des vannes, les fuites, les performances d'actionnement et la stabilité du processus.

Si une vanne présente une réponse anormale, une fuite, une force de manœuvre accrue ou un contrôle de débit incohérent, elle doit être évaluée rapidement.

Pour les systèmes chimiques de haute pureté, les procédures de maintenance doivent également prévenir toute contamination lors du remplacement des composants. Des pratiques de nettoyage, de manipulation et d'installation appropriées sont essentielles.

Les opérateurs doivent suivre les instructions d'entretien du fabricant de la vanne et les procédures de sécurité chimique de l'installation.


Régulateur réducteur de pression à deux étages à très haute pureté Régulateurs de qualité semi-conductrice
Conclusion
Les vannes à membrane ultra-pures sont des composants essentiels des systèmes modernes de distribution de produits chimiques et de contrôle des fluides, où le contrôle de la contamination, la compatibilité chimique, la prévention des fuites et la fiabilité des processus sont primordiaux.

Leur conception à isolation par diaphragme, leur faible volume mort, leurs hautes performances d'étanchéité et leur compatibilité avec des matériaux de haute pureté de pointe les rendent particulièrement adaptés à la fabrication de semi-conducteurs, au traitement chimique, aux systèmes pharmaceutiques et à d'autres industries exigeantes.

Lors du choix d'une vanne à membrane ultra-pure, les ingénieurs doivent prendre en compte bien plus que la pression et le diamètre de raccordement. La compatibilité chimique, les matériaux en contact avec le fluide, l'état de surface, le volume interne, les exigences de pureté, la température, le débit, le mode d'actionnement, la durée de vie et la propreté de fabrication sont autant de critères essentiels.

Pour les produits chimiques corrosifs et de haute pureté, une vanne adaptée contribue à protéger le procédé contre la contamination tout en améliorant la fiabilité du système et la sécurité d'exploitation. À mesure que les dispositifs semi-conducteurs se miniaturisent et que les procédés de fabrication deviennent plus sensibles à la contamination, les vannes à membrane haute performance continueront de jouer un rôle essentiel dans les systèmes avancés de distribution de produits chimiques et de gestion des fluides de haute pureté.
