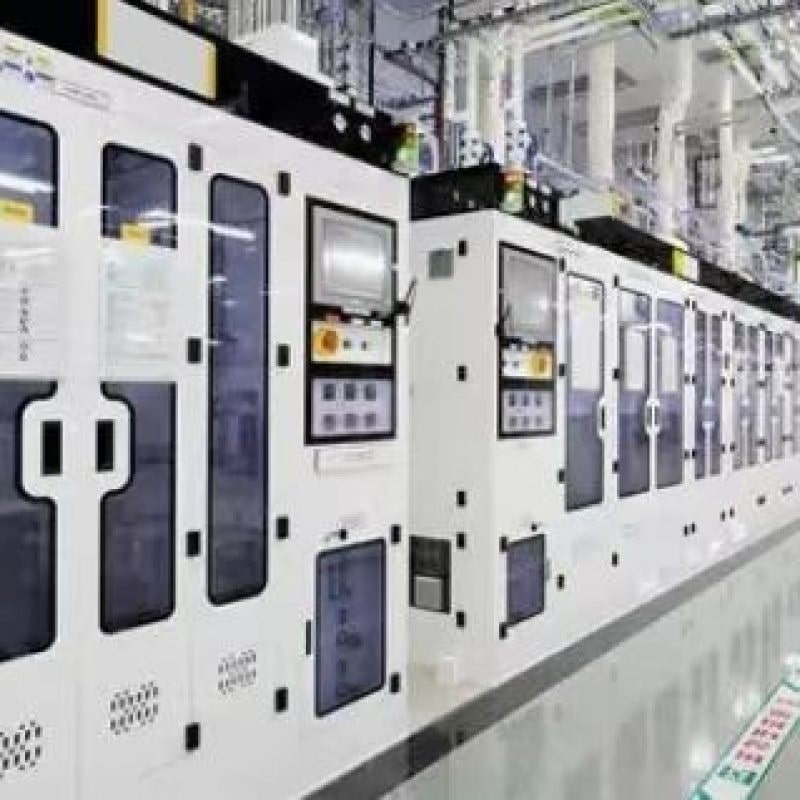

Armoires à gaz pour semi-conducteurs pour la livraison de gaz spéciaux ultra-purs

Armoires à gaz pour semi-conducteurs pour la livraison de gaz spéciaux ultra-purs

La fabrication des semi-conducteurs repose sur une distribution précise et exempte de contamination des gaz de procédé. Du dépôt à la gravure, en passant par le dopage, le nettoyage et le conditionnement des chambres, les gaz spéciaux doivent être fournis aux équipements de production de semi-conducteurs à une pression, un débit et une pureté contrôlés. Les armoires à gaz pour semi-conducteurs sont conçues pour offrir un environnement sûr, fiable et hautement contrôlé pour le stockage et la distribution de ces gaz, ce qui en fait un élément essentiel d'un système de distribution de gaz ultra-purs.

Pour les usines de semi-conducteurs, le choix d'une armoire à gaz adaptée ne se limite pas à celui d'une armoire pour bouteilles de gaz. Un système correctement conçu intègre le confinement du gaz, la régulation de la pression, la commande automatique des vannes, la détection des fuites, la ventilation, la surveillance du gaz, la purge et les dispositifs de sécurité au sein d'un système coordonné.

Cet article explique la construction, le principe de fonctionnement, les composants clés, les fonctions de sécurité et les applications des armoires à gaz pour semi-conducteurs destinées à la distribution de gaz spéciaux de très haute pureté.


Qu'est-ce qu'une armoire à gaz pour semi-conducteurs ?
Une armoire à gaz pour semi-conducteurs est un système de manutention de gaz fermé conçu pour stocker et distribuer en toute sécurité une ou plusieurs bouteilles de gaz utilisées dans les procédés de fabrication de semi-conducteurs et de pointe.

Contrairement aux armoires de stockage de gaz industrielles classiques, les armoires à gaz pour semi-conducteurs sont spécifiquement conçues pour les gaz ultra-purs (UHP) et les gaz spéciaux . Il peut s'agir de gaz corrosifs, toxiques, inflammables, comburants, pyrophoriques ou présentant d'autres dangers.

Une armoire à gaz typique remplit plusieurs fonctions :

Stockage sécurisé des bouteilles de gaz
Distribution contrôlée de gaz
Réduction de pression
Fonctionnement automatique ou manuel de la vanne
Détection de fuite de gaz
Ventilation d'échappement
Purge et évacuation
Arrêt d'urgence
Remplacement des bouteilles de gaz
Surveillance des gaz de procédé
Contrôle du système basé sur un automate programmable
L'armoire crée un environnement contrôlé entre la bouteille de gaz et l'outil de traitement des semi-conducteurs. Elle contribue à protéger les opérateurs, les installations et les procédés tout en maintenant la pureté du gaz requise.

Pourquoi les armoires à gaz sont essentielles pour la distribution de gaz ultra-pur
Les procédés de fabrication des semi-conducteurs sont extrêmement sensibles à la contamination. Des traces d'humidité, d'oxygène, de particules, d'hydrocarbures ou de contaminants métalliques peuvent affecter la qualité des plaquettes et les performances du procédé.

C’est pourquoi le système de distribution de gaz doit minimiser les sources potentielles de contamination tout au long du parcours du gaz.

Une armoire à gaz pour semi-conducteurs utilise généralement des composants de haute pureté tels que des vannes à membrane en acier inoxydable 316L, des régulateurs, des filtres, des raccords VCR, des tubes soudés orbitalement et des joints d'étanchéité de haute intégrité.

Le circuit de gaz interne doit être conçu pour minimiser le volume mort et la génération de particules. Des surfaces en acier inoxydable électropolies ou polies intérieurement peuvent être utilisées lorsque des exigences de propreté élevées sont requises.

Une conception appropriée de l'armoire peut contribuer à maintenir une pureté stable du gaz depuis le raccordement du cylindre jusqu'au système de point d'utilisation, en passant par le panneau de gaz.

Principaux composants d'une armoire à gaz pour semi-conducteurs
Une armoire à gaz pour semi-conducteurs haute performance combine des composants mécaniques, pneumatiques, électriques et de sécurité.

1. Raccordements des bouteilles de gaz
Le raccord de la bouteille est le point de départ du système d'alimentation en gaz. Ce raccord doit être compatible avec le gaz spécifique et la vanne de la bouteille.

Les raccords haute pureté peuvent utiliser des raccords à joint frontal, tels que les raccords VCR. Les connecteurs de bouteille, les flexibles, les vannes et les tubes appropriés sont sélectionnés en fonction du type de gaz, de la pression, de la compatibilité et des normes applicables.

La conception du raccordement doit également minimiser la contamination et garantir une étanchéité fiable lors de l'installation et du remplacement du cylindre.

2. Vannes à membrane de haute pureté
Les vannes à membrane sont largement utilisées dans la distribution de gaz pour semi-conducteurs car elles offrent une étanchéité élevée et une faible génération de particules.

Une vanne à membrane UHP sépare généralement le mécanisme de fonctionnement du gaz de procédé grâce à une membrane métallique. Cette configuration permet de réduire les risques de contamination et d'améliorer les performances d'isolation.

Selon l'application, l'armoire à gaz peut comprendre :

vannes pneumatiques normalement fermées
vannes normalement ouvertes
vannes à membrane manuelles
vannes d'isolement automatiques
soupapes de purge
Vannes d'évent
vannes de gaz de procédé
Pour les gaz spéciaux corrosifs ou toxiques, le choix du matériau des vannes est particulièrement important.

3. Régulateurs de pression
La bonbonne de gaz peut contenir du gaz à une pression relativement élevée, tandis que l'outil de traitement des semi-conducteurs nécessite une pression beaucoup plus basse et contrôlée avec précision.

Un régulateur de pression de haute pureté réduit la pression du cylindre à la pression de refoulement requise.

Le choix du régulateur dépend de l'application. Un régulateur à un ou deux étages permet d'obtenir une pression de sortie plus stable lorsque la pression dans le cylindre diminue.

Les matériaux du régulateur, la construction du diaphragme, la finition de surface interne, le taux de fuite et la valeur Cv doivent tous être pris en compte lors de la conception du système.

4. Les filtres
Des filtres à gaz de haute pureté peuvent être installés pour éliminer les particules générées au sein du système de distribution de gaz.

La sélection des filtres dépend de :

Type de gaz
Niveau de filtration requis
Le débit (Anglais)
Pression de service
Température
Compatibilité chimique
La chute de pression
Pour les procédés de fabrication de semi-conducteurs sensibles, la construction du filtre doit être compatible avec le service de gaz UHP.

5. Tuyaux et raccords de gaz
Le circuit interne de gaz utilise généralement des tubes et des raccords en acier inoxydable de haute pureté.

Le soudage orbital est fréquemment utilisé pour créer des connexions permanentes et de haute intégrité tout en minimisant la contamination interne et les zones mortes.

Les raccords à joint frontal pour magnétoscopes peuvent être utilisés lorsque des connexions amovibles sont nécessaires pour la maintenance ou le remplacement de composants.

La configuration générale du réseau de tuyauterie doit minimiser les coudes inutiles, les volumes morts et les zones de stagnation.

Fonctionnement d'une armoire à gaz pour semi-conducteurs
La séquence de fonctionnement dépend du type de système : manuel, semi-automatique ou entièrement automatique.

Dans une armoire à gaz automatique standard, le gaz spécial est d'abord raccordé à l'armoire via un raccord de bouteille haute intégrité. Après l'installation, le système effectue les procédures de pression, d'étanchéité et de purge appropriées avant d'injecter le gaz dans la conduite de process.

En fonctionnement normal, la vanne d'isolement du cylindre et les vannes de distribution sont commandées selon la séquence programmée.

Le régulateur de pression abaisse la pression du cylindre à la pression de distribution spécifiée. Le gaz traverse ensuite des vannes, des filtres et des tubes de haute pureté avant d'être acheminé vers le réseau de distribution de gaz de l'installation ou l'outil de traitement.

Si une anomalie est détectée, le système de contrôle peut activer une séquence d'arrêt d'urgence.

Selon la conception, les conditions anormales peuvent inclure :

Fuite de gaz
Pression excessive
Perte de débit d'air d'échappement
ouverture de porte d'armoire
Détection d'incendie
Activation de l'arrêt d'urgence
Alarme de détection de gaz
Dysfonctionnement de la vanne
Le système peut fermer les vannes d'isolement automatiques et interrompre la distribution de gaz afin de réduire les risques de rejet de gaz dangereux.

Armoires à gaz automatiques et semi-automatiques
Les usines de semi-conducteurs peuvent choisir différents niveaux d'automatisation en fonction des exigences du processus et de la conception des installations.

Armoires à gaz semi-automatiques
Une armoire semi-automatique combine les actions manuelles de l'opérateur avec des fonctions de sécurité automatisées.

Par exemple, le remplacement du cylindre peut être effectué manuellement tandis que la surveillance de la pression, la surveillance des gaz d'échappement, l'isolation d'urgence et les fonctions d'alarme sont automatisées.

Les systèmes semi-automatiques peuvent convenir aux applications où la flexibilité opérationnelle et la maîtrise des coûts sont importantes.

Armoires à gaz entièrement automatiques
Les armoires à gaz entièrement automatiques peuvent contrôler la commutation des bouteilles, le séquençage des vannes, la purge, la surveillance de la pression et les alarmes via un automate programmable ou un système de contrôle industriel.

Pour la production de semi-conducteurs à grand volume, l'automatisation peut réduire l'intervention de l'opérateur et améliorer la constance du processus.

Une armoire à gaz automatique peut également communiquer avec le système de surveillance des installations de l'usine via des interfaces de communication industrielles.

Purge et évacuation
La purge est l'une des fonctions les plus importantes d'un système de distribution de gaz spéciaux.

Lors du remplacement d'une bouteille de gaz, des résidus de gaz de procédé peuvent subsister dans la tuyauterie et les composants. Si ces résidus sont réactifs, toxiques, corrosifs ou sensibles à l'humidité, le remplacement direct de la bouteille peut engendrer des risques pour la sécurité ou de contamination.

Une armoire à gaz correctement conçue peut utiliser un gaz de purge inerte, généralement de l'azote, pour déplacer les gaz de procédé résiduels.

Les séquences typiques peuvent inclure :

Isoler la source de gaz de procédé.
Fermez les vannes appropriées.
Vidangez la conduite de gaz.
Introduire un gaz de purge de haute pureté.
Répétez les cycles d'évacuation et de purge lorsque cela est nécessaire.
Vérifier les conditions de pression.
Raccordez ou activez le nouveau cylindre.
Effectuez les contrôles d'étanchéité et de pression requis.
Reprise de la distribution normale de gaz.
La séquence exacte dépend de la chimie du gaz, de la configuration du système, des exigences de l'installation et des procédures de sécurité applicables.

Systèmes de sécurité des armoires à gaz
La sécurité est une exigence fondamentale lors de la manipulation de gaz spéciaux dangereux.

Une armoire à gaz pour semi-conducteurs peut intégrer plusieurs niveaux de protection au lieu de s'appuyer sur un seul dispositif de sécurité.

Détection de fuites
Des capteurs de gaz peuvent détecter des gaz dangereux spécifiques à l'intérieur ou autour de l'armoire. En cas de fuite, le système de contrôle peut déclencher une alarme et lancer une procédure d'arrêt d'urgence.

Ventilation d'échappement
La ventilation par extraction continue contribue à maintenir une pression négative à l'intérieur de l'armoire et dirige les gaz potentiellement libérés vers le système d'extraction ou de traitement des gaz de l'installation.

La surveillance du débit d'air d'échappement peut être intégrée au système de verrouillage de l'armoire.

Arrêt d'urgence
Des vannes d'arrêt d'urgence automatiques permettent d'isoler la bouteille de gaz de la conduite de traitement en aval.

Le système d'arrêt d'urgence peut être activé par la détection de gaz, les alarmes incendie, une perte d'évacuation des gaz, une pression excessive ou un signal d'arrêt d'urgence.

surveillance de la pression
Des capteurs et des interrupteurs de pression surveillent la pression du cylindre et la pression de refoulement.

Des conditions de pression anormales peuvent déclencher des alarmes ou couper automatiquement l'alimentation en gaz.

Verrouillage des portes
Les portes d'armoire peuvent être intégrées à des dispositifs de sécurité afin d'éviter les conditions de fonctionnement dangereuses lors de la maintenance ou de la manipulation des cylindres.

Armoires à gaz pour différents gaz spéciaux
Le matériau et la configuration d'une armoire à gaz doivent être choisis en fonction de la chimie du gaz.

Les différents gaz utilisés pour les semi-conducteurs présentent des risques et des exigences de compatibilité différents.

Les gaz spéciaux couramment utilisés dans la fabrication des semi-conducteurs comprennent :

Silane (SiH₄)
Ammoniac (NH₃)
Chlorure d'hydrogène (HCl)
Chlore (Cl₂)
Gaz contenant du bore
Gaz contenant du fluor
Hexafluorure de tungstène (WF₆)
Oxyde nitreux (N₂O)
Hydrogène (H₂)
Trifluorure d'azote (NF₃)
Divers gaz dopants et de procédé
Les gaz corrosifs peuvent nécessiter des matériaux en contact avec le fluide résistants à la corrosion et des configurations de vannes spécifiques. Les gaz toxiques requièrent des systèmes de détection, de ventilation et d'arrêt d'urgence appropriés. Les gaz inflammables et pyrophoriques exigent des mesures de sécurité supplémentaires, conformément à leur classification de dangerosité.

Par conséquent, une armoire à gaz pour semi-conducteurs doit être conçue en fonction du gaz lui-même plutôt que d'être traitée comme une enceinte de stockage générique.

Contrôle et automatisation des armoires à gaz par automate programmable
Les armoires à gaz modernes pour semi-conducteurs utilisent de plus en plus des systèmes de contrôle basés sur des automates programmables.

Un automate programmable peut gérer :

Séquencement automatique des vannes
Sélection du cylindre
Surveillance de la pression
Séquences de purge
Signaux de détection de fuites
Surveillance des gaz d'échappement
La gestion des alarmes
Arrêt d'urgence
Communication avec les systèmes de l'installation
Une interface homme-machine (IHM) peut afficher la pression de fonctionnement, l'état des vannes, les alarmes, l'état des cylindres et les informations de maintenance.

Pour les grandes installations de semi-conducteurs, la communication avec le système de surveillance de l'installation permet aux opérateurs de surveiller plusieurs armoires à gaz depuis une salle de contrôle centralisée.

Comment choisir une armoire à gaz pour semi-conducteurs
Le choix d'une armoire à gaz nécessite une combinaison de chimie des gaz, d'exigences de processus, d'exigences de sécurité et d'ingénierie du système.

Les principales spécifications comprennent :

Type de gaz : Indiquez si le gaz est inerte, corrosif, toxique, inflammable, comburant ou pyrophorique.

Configuration des cylindres : Déterminer le nombre et la taille des cylindres nécessaires.

Pression d'entrée : Les composants de l'armoire doivent être dimensionnés pour supporter la pression maximale du cylindre.

Pression de sortie : Sélectionnez le régulateur et les composants de contrôle en fonction de la pression de refoulement requise.

Débit : Le coefficient de débit de la vanne (Cv), le diamètre de la tubulure, la capacité du régulateur et les spécifications du filtre doivent permettre d’obtenir le débit requis.

Compatibilité des matériaux : Les matériaux en contact avec le fluide doivent être compatibles avec la chimie du gaz.

Type de connexion : des connexions VCR, soudées orbitalement ou d’autres connexions de haute pureté peuvent être sélectionnées en fonction des exigences du système.

Niveau d'automatisation : Choisissez un fonctionnement manuel, semi-automatique ou entièrement automatique.

Fonctions de sécurité : Prendre en compte la détection des gaz, la surveillance des gaz d’échappement, la surveillance de la pression, l’arrêt d’urgence et les interverrouillages des installations.

Propreté : Pour les applications UHP, la finition de surface interne, la propreté des composants, l'emballage et les procédures d'assemblage sont importants.

Applications des armoires à gaz pour semi-conducteurs
Les armoires à gaz pour semi-conducteurs sont utilisées dans de nombreuses installations de fabrication de pointe, notamment :

Fabrication de plaquettes semi-conductrices
systèmes CVD
Systèmes ALD
systèmes PVD
Gravure au plasma
Implantation ionique
La diffusion
Nettoyage des plaquettes
Dépôt de couches minces
Fabrication de cellules photovoltaïques
Production de MEMS
Fabrication de semi-conducteurs composés
Laboratoires de recherche et développement
Ils peuvent être configurés en systèmes monocylindres, systèmes bicylindres, systèmes à commutation automatique ou plateformes de distribution de gaz multicylindres.

Fabrication sur mesure d'armoires à gaz pour semi-conducteurs
Les procédés de fabrication des semi-conducteurs étant très variables, les armoires à gaz standard ne répondent pas toujours aux exigences d'une usine de fabrication. Une conception sur mesure permet de prendre en compte les spécificités de la chimie des gaz, la configuration des bouteilles, la plage de pression, le débit, l'automatisation, la communication et l'installation.

Un fabricant qualifié d'armoires à gaz devrait être en mesure de fournir un soutien technique allant de la conception du circuit de gaz et de la sélection des composants jusqu'à l'assemblage, les tests, la documentation et l'intégration finale.

Pour la distribution de gaz spéciaux à très haute pression, la qualité des composants individuels ne représente qu'une partie du problème. Le système dans son ensemble – incluant le soudage, le nettoyage, l'assemblage, les tests, la logique de contrôle et les dispositifs de sécurité – doit être considéré comme une solution intégrée de distribution de gaz.


Conclusion
Les armoires à gaz pour semi-conducteurs sont un élément essentiel des systèmes de distribution de gaz spéciaux ultra-purs. Associant des composants de gaz de haute pureté à un contrôle de la pression, une séquence de vannes automatisée, des fonctions de purge, une détection des fuites, une ventilation et des systèmes d'arrêt d'urgence, ces armoires garantissent une distribution de gaz contrôlée et sécurisée pour les procédés exigeants de l'industrie des semi-conducteurs.

Le choix de l'armoire à gaz appropriée doit tenir compte de la chimie du gaz, de la pression, du débit, de la pureté, de la configuration des bouteilles, des exigences d'automatisation et des normes de sécurité de l'installation. Pour la fabrication de semi-conducteurs de pointe, une armoire à gaz correctement conçue garantit une alimentation stable en gaz de procédé tout en contribuant à minimiser la contamination et les risques opérationnels.

Pour les usines de semi-conducteurs, les fabricants d'équipements, les entrepreneurs EPC et les intégrateurs de systèmes de gaz à la recherche d'armoires à gaz UHP personnalisées pour semi-conducteurs, de systèmes de distribution de gaz spéciaux, d'armoires à gaz automatiques ou de panneaux de gaz de haute pureté, travailler avec un fabricant expérimenté peut simplifier l'intégration du système et garantir que la configuration de l'armoire corresponde aux exigences réelles du processus.
