Comment concevoir un système de canalisation de gaz de laboratoire pour une distribution de gaz sécurisée

Comment concevoir un système de canalisation de gaz de laboratoire pour une distribution de gaz sécurisée

Un système de canalisation de gaz de laboratoire est un élément essentiel de l'infrastructure des laboratoires modernes. Il assure un transport contrôlé et fiable de gaz tels que l'azote, l'oxygène, l'hydrogène, l'hélium, l'argon, le dioxyde de carbone, l'air comprimé et les gaz spéciaux, depuis les bouteilles, les systèmes de stockage en vrac ou les systèmes d'alimentation centralisés jusqu'aux instruments et postes de travail du laboratoire.

Contrairement aux réseaux de distribution classiques, les réseaux de gaz de laboratoire doivent être conçus en tenant compte des propriétés du gaz, des exigences de pression et de pureté, de la compatibilité, de la prévention des fuites, de la ventilation et de la sécurité des utilisateurs. Un système de canalisations de gaz de laboratoire bien conçu permet de réduire la manipulation des bouteilles, de maintenir une pression de gaz stable, d'améliorer la pureté du gaz et d'assurer le fonctionnement continu du laboratoire.

Cet article explique les principes clés de la conception d'un système de distribution de gaz de laboratoire sûr et fiable, depuis la sélection du gaz et le dimensionnement des canalisations jusqu'au contrôle de la pression, au choix des matériaux, à l'installation, aux tests et à la maintenance.


régulateur de propane haute pression réglable
1. Définir les besoins en gaz de laboratoire
La première étape de la conception d'un système de canalisation de gaz pour laboratoire consiste à déterminer les besoins réels en gaz du laboratoire.

Les besoins en gaz, tant en termes de consommation que de pureté, varient considérablement d'un laboratoire à l'autre. Un laboratoire de chimie universitaire peut avoir principalement besoin d'azote, d'air comprimé et d'oxygène, tandis qu'un laboratoire d'analyse peut nécessiter de l'azote, de l'hydrogène, de l'hélium, de l'argon et des gaz spéciaux de haute pureté pour des instruments tels que les GC, GC-MS, ICP, LC-MS et autres équipements analytiques.

Avant de concevoir le pipeline, identifier :

Type de gaz et propriétés chimiques
Pureté du gaz requise
Pression d'alimentation
Pression de service
Pression maximale admissible
débit de pointe et débit moyen
Nombre de points de vente de gaz
Demande simultanée de gaz
Distance entre la source de gaz et le laboratoire
Besoins d'expansion futurs
Fonctions de surveillance et d'alarme requises
La consommation de gaz doit être calculée en fonction des conditions normales de fonctionnement et de la demande de pointe. Un dimensionnement basé uniquement sur le débit moyen actuel peut entraîner une instabilité de pression lorsque plusieurs instruments fonctionnent simultanément.

Pour les laboratoires prévoyant une expansion future, une capacité supplémentaire devrait être intégrée à la conception initiale lorsque cela est possible.

2. Sources de gaz et zones de distribution séparées
Un système de canalisation de gaz de laboratoire se compose généralement de plusieurs sections fonctionnelles :

Source de gaz → régulation de pression → collecteur de distribution de gaz → conduite principale → conduite secondaire → vanne terminale → équipement

La source de gaz peut comprendre des bouteilles haute pression, des faisceaux de bouteilles, des réservoirs de gaz liquide, des générateurs ou des systèmes centralisés d'alimentation en gaz.

Pour les systèmes à bouteilles, un collecteur de commutation de gaz automatique ou semi-automatique peut assurer un approvisionnement continu en passant d'une batterie de bouteilles vide à une batterie de secours.

Le réseau de distribution doit être divisé en zones appropriées. Par exemple, les gaz ayant des exigences différentes en matière de pression ou de pureté ne doivent pas partager la même configuration de distribution.

Les gaz toxiques, corrosifs, inflammables, comburants et inertes nécessitent des précautions de sécurité différentes. Les gaz spéciaux doivent être isolés lorsque cela est nécessaire et acheminés par des composants compatibles.

3. Sélectionner les matériaux de canalisation appropriés
Le choix des matériaux des canalisations est l'un des aspects les plus importants de la conception des systèmes de gaz de laboratoire.

Les matériaux couramment utilisés comprennent l'acier inoxydable, le cuivre et les tubes en polymères spéciaux. Le choix du matériau approprié dépend des propriétés du gaz, de la pression, des exigences de pureté, de la température et de l'application.

Acier Inoxydable
L'acier inoxydable 316L est largement utilisé pour les applications de gaz de haute pureté et de gaz spéciaux car il offre une bonne résistance à la corrosion, une résistance mécanique et une compatibilité avec de nombreux gaz de laboratoire.

Pour la distribution de gaz ultra-purs, les tubes en acier inoxydable polis intérieurement peuvent contribuer à réduire la génération de particules, l'adsorption, la rétention d'humidité et la contamination.

Copper
Les tubes en cuivre peuvent être utilisés dans certaines applications de laboratoire, notamment pour les gaz pour lesquels les exigences de compatibilité et de pureté du cuivre sont acceptables. Cependant, la compatibilité du matériau doit toujours être évaluée en fonction du gaz utilisé.

Matériaux polymères
Certains matériaux polymères peuvent convenir à des applications de laboratoire à basse pression ou à des gaz chimiquement agressifs spécifiques. Toutefois, la perméabilité, la compatibilité chimique, les limites de pression et les caractéristiques de contamination doivent être prises en compte.

Le choix des matériaux pour les canalisations ne doit jamais se faire uniquement en fonction du coût. La composition chimique du gaz et la pureté requise doivent être les critères primordiaux.

4. Calculer le diamètre de la canalisation et la perte de charge
Le diamètre du pipeline influe directement sur la vitesse du gaz et la perte de pression.

Si la canalisation est trop petite, la chute de pression peut devenir excessive, surtout lorsque plusieurs instruments fonctionnent simultanément. Si elle est largement surdimensionnée, le volume interne plus important peut augmenter les coûts d'installation et créer un stock de gaz inutile.

Le dimensionnement des pipelines doit prendre en compte :

Débit de gaz
Pression d'alimentation
Pression de service
Longueur de canalisation
Nombre de raccords
Densité du gaz
Température
La chute de pression
Demande simultanée
La perte de pression totale comprend les pertes par frottement dans les conduites droites ainsi que les pertes dues aux coudes, aux tés, aux vannes, aux régulateurs, aux filtres et autres raccords.

Pour les applications de haute pureté, la conception doit également minimiser les zones mortes et les cavités internes inutiles. Un agencement de distribution compact peut améliorer l'efficacité du renouvellement du gaz et réduire les risques de contamination.

5. Utiliser une architecture de contrôle de pression à plusieurs étages
Les bouteilles haute pression ne peuvent généralement pas être raccordées directement aux instruments de laboratoire. Un système de réduction et de régulation de la pression est nécessaire.

Un système typique utilise un régulateur de pression primaire près de la source de gaz et un régulateur de pression secondaire plus près du point d'utilisation.

Une architecture de contrôle de pression à plusieurs étages peut offrir un meilleur contrôle lorsque la pression de la source est nettement supérieure à la pression de fonctionnement de l'équipement.

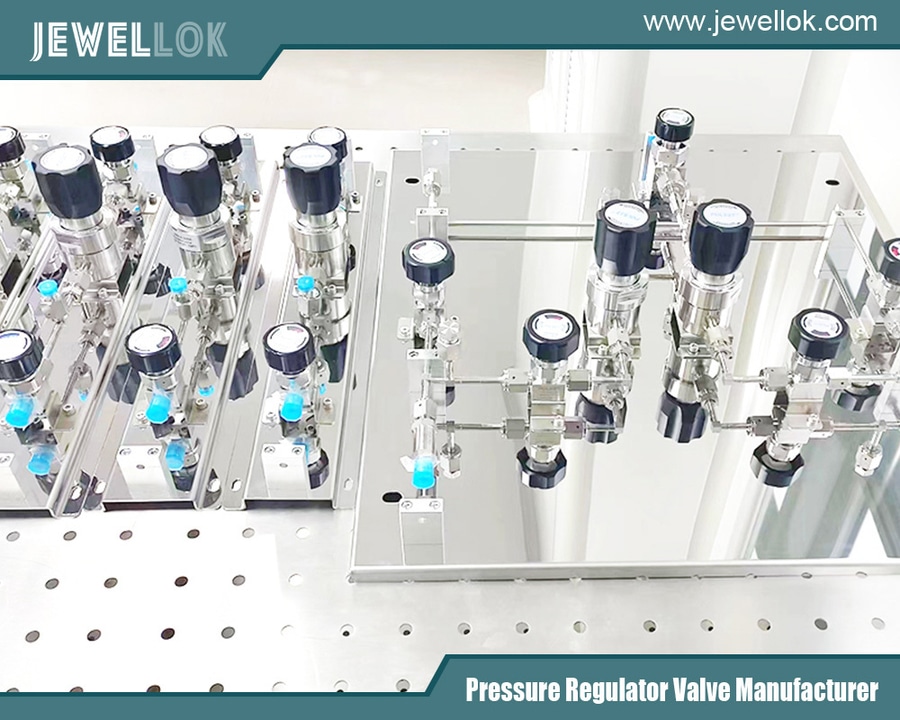

Un panneau de contrôle de pression de gaz de laboratoire peut intégrer :

Régulateurs de pression
Vannes d'isolement
Manomètres
Capteurs de pression
Soupapes de décharge
Filtres
Clapets anti-retour
Purger les connexions
composants à commutation automatique
interfaces de surveillance des gaz
Le régulateur doit être choisi en fonction de la pression d'entrée, de la pression de sortie, du débit, de la compatibilité avec les gaz, du type de raccordement et de la pureté requise.

Pour les gaz corrosifs ou réactifs, les composants en contact avec le fluide doivent être fabriqués à partir de matériaux compatibles avec le gaz.

6. Choisir les vannes et les raccords appropriés
Les vannes sont essentielles pour isoler, contrôler, purger et entretenir les canalisations de gaz de laboratoire.

Les types de vannes courants comprennent les vannes à bille, les vannes à membrane, les vannes à pointeau, les clapets anti-retour et les soupapes de décharge de pression.

Pour les applications nécessitant des gaz de haute pureté, les vannes à membrane sont souvent utilisées car leur conception interne permet de réduire la contamination et de minimiser les risques de fuite.

Les vannes à pointeau sont utiles lorsqu'un réglage précis du faible débit est nécessaire.

Les vannes à bille sont couramment utilisées pour l'isolation car elles permettent une fermeture rapide et une perte de charge relativement faible.

Chaque vanne doit être sélectionnée en fonction de sa fonction prévue plutôt que d'utiliser un seul type de vanne pour l'ensemble du système.

Le choix de la technologie de raccordement est également important. Raccords à compression, raccords de type VCR, tubes soudés orbitalement et autres méthodes de raccordement peuvent être sélectionnés en fonction des exigences de pression, de pureté et de maintenance.

Pour les systèmes de haute pureté, le soudage orbital peut fournir une connexion propre et homogène lorsqu'il est correctement réalisé.

7. Conception pour la pureté du gaz
La pureté des gaz est particulièrement importante pour les instruments d'analyse, les laboratoires de semi-conducteurs, les installations de recherche et autres applications sensibles.

Même lorsque le gaz fourni par la bouteille est d'une pureté extrêmement élevée, une contamination peut se produire à l'intérieur du système de distribution.

Les sources potentielles de contamination comprennent :

Humidité
Oxygène
Hydrocarbures
Particules
Tuyaux mal nettoyés
dégazage des élastomères
Jambes mortes
Connexions mal étanches
Matières incompatibles
Le pipeline doit donc être conçu avec une surface interne propre et une configuration de composants appropriée.

Les systèmes de haute pureté peuvent nécessiter des tubes nettoyés et passivés, des vannes à membrane de haute intégrité, des filtres appropriés et des procédures d'installation contrôlées.

Le système doit également minimiser les ramifications inutiles et les zones stagnantes où les contaminants peuvent s'accumuler.

8. Incorporer la purge et la ventilation
Une canalisation de gaz de laboratoire correctement conçue doit comprendre des dispositifs de purge appropriés.

Une purge peut être nécessaire pendant :

mise en service initiale
Remplacement du cylindre
Entretien
Remplacement de composant
Changement de gaz
fermeture
récupération de la contamination
Des gaz inertes tels que l'azote peuvent être utilisés pour des procédures de purge appropriées, en fonction de la conception du système et de la compatibilité des gaz.

Cependant, le gaz de purge doit être évacué en toute sécurité. Les conduites d'évacuation doivent être acheminées vers un emplacement approprié et conçues pour empêcher l'accumulation de gaz dangereux à l'intérieur du laboratoire.

Les gaz toxiques, inflammables, pauvres en oxygène ou présentant d'autres dangers nécessitent une conception particulièrement soignée des systèmes de ventilation et d'évacuation.

9. Assurer la détection des fuites et la surveillance de la sécurité
Les fuites de gaz constituent l'un des risques les plus importants liés aux systèmes de gaz de laboratoire.

Les conséquences dépendent du gaz en cause. Une fuite de gaz inerte peut créer un environnement pauvre en oxygène, tandis que l'hydrogène et d'autres gaz inflammables peuvent engendrer un risque d'incendie ou d'explosion. Les gaz toxiques ou corrosifs peuvent représenter une menace directe pour le personnel.

Le système de canalisation de gaz du laboratoire doit donc être coordonné avec les systèmes de sécurité appropriés.

Selon l'application, cela peut inclure :

Détecteurs de gaz
Moniteurs de déficit en oxygène
Alarmes de pression
vannes d'arrêt automatiques
systèmes d'isolation d'urgence
Alarmes visuelles locales
Alarmes sonores
Systèmes de surveillance centralisés
Verrouillages de ventilation
Les détecteurs de gaz doivent être positionnés en fonction des caractéristiques physiques du gaz. Par exemple, leur emplacement doit tenir compte de la densité du gaz par rapport à l'air et du mode de ventilation du laboratoire.

10. Concevoir soigneusement la zone de raccordement de la bouteille de gaz
Les bouteilles de gaz doivent être solidement fixées et installées à un endroit approprié.

La zone de stockage et de raccordement des bouteilles de gaz doit assurer une ventilation suffisante et permettre aux opérateurs de remplacer les bouteilles en toute sécurité.

Les bouteilles de gaz doivent être séparées ou contrôlées en fonction de la classification et de la compatibilité des gaz.

La zone de raccordement doit normalement comprendre des vannes d'isolement appropriées, un système de régulation de pression, des raccords flexibles le cas échéant et un étiquetage.

Les raccords des bouteilles de gaz doivent être protégés contre les dommages mécaniques, et les tuyaux ou tubes doivent être compatibles avec le gaz et la pression.

Pour les systèmes multicylindres, un collecteur de gaz peut simplifier la distribution et réduire le besoin de branchements et débranchements manuels fréquents.

11. Étiquetez clairement le système de canalisations
Chaque gazoduc doit être clairement identifié.

Les étiquettes doivent indiquer le nom du gaz et, le cas échéant, le sens d'écoulement, la pression, la classification des risques et la zone de desserte.

Le code couleur peut être utilisé comme méthode d'identification supplémentaire, mais l'identification écrite des gaz doit rester claire car les conventions de couleur peuvent varier d'une organisation à l'autre et d'une région à l'autre.

Les bornes de raccordement doivent également être clairement identifiées afin d'éviter tout branchement accidentel d'équipements au mauvais gaz.

Pour les laboratoires utilisant plusieurs gaz spéciaux, la prévention des interconnexions est particulièrement importante.

12. Installez le système conformément à une procédure contrôlée
Une bonne conception peut être compromise par une mauvaise installation.

Avant l'installation, préparez un schéma détaillé de tuyauterie et d'instrumentation (P&ID) indiquant les sources de gaz, les régulateurs, les vannes, les manomètres, les capteurs, les canalisations, les sorties, les évents et les dispositifs de sécurité.

Pendant l'installation:

Vérifiez que la tuyauterie et les composants sont corrects.
Gardez l'intérieur des tubes propres.
Protéger les extrémités ouvertes des tubes de la poussière et de l'humidité.
Suivez la procédure d'assemblage spécifiée.
Évitez les flexions inutiles et les jambes lourdes.
Assurer le bon fonctionnement des pipelines.
Installez les vannes dans des endroits accessibles.
Maintenir une identification correcte des pipelines.
Séparer les services incompatibles lorsque cela est nécessaire.
Consigner les résultats de l'installation et de l'inspection.
Pour les applications de haute pureté, l'installation doit être effectuée dans un environnement contrôlé en utilisant des procédures de nettoyage et de manipulation appropriées.

13. Effectuer des tests de pression et d'étanchéité
Le gazoduc de laboratoire achevé doit être testé avant sa mise en service.

Les procédures de test dépendent de la conception du système, des normes applicables, du type de gaz, de la pression nominale et des réglementations locales.

Les activités de mise en service typiques peuvent inclure :

Inspection visuelle
Test de pression
Test de fuite
essais de fonctionnement des vannes
Tests réglementaires
Tests d'alarme
Vérification des capteurs
Purge
vérification d'identification des gaz
Vérification du flux
Les tests d'étanchéité sont particulièrement importants autour des régulateurs, des tiges de vannes, des raccords, des joints soudés, des connexions d'instruments et autres points de fuite potentiels.

Pour les systèmes de haute pureté, des tests d'étanchéité à l'hélium ou d'autres méthodes de détection de fuites sensibles peuvent être appropriés lorsque l'application le spécifie.

Les résultats des tests doivent être consignés dans le dossier de mise en service.

14. Mettre en place une maintenance préventive
Un réseau de gazoducs de laboratoire n'est pas un système « à installer et à oublier ».

Un contrôle régulier permet d'identifier les composants qui se détériorent avant qu'ils ne causent des problèmes de fonctionnement ou de sécurité.

Les programmes d'entretien doivent couvrir :

Régulateurs de pression
Valves
Flexibles
Filtres
Manomètres
Détecteurs
Détecteurs de gaz
Dispositifs de soulagement
Prise en charge des pipelines
prises terminales
Systèmes de changement automatique
Les régulateurs et les dispositifs de sécurité doivent être inspectés conformément aux recommandations du fabricant et aux exigences applicables.

Les détecteurs de gaz doivent être testés et étalonnés à intervalles appropriés.

Toute modification apportée au pipeline doit être documentée afin que les schémas de tuyauterie et d'instrumentation (P&ID) et les dossiers de maintenance restent exacts.

15. Collaborez avec un fabricant expérimenté de systèmes de gaz de laboratoire.
La conception d'un système de canalisation de gaz pour laboratoire ne se limite pas au choix des tubes et des vannes. Elle exige une compréhension intégrée de la chimie des gaz, du contrôle de la pression, des exigences de débit, du contrôle de la contamination, de l'ingénierie de la sécurité et des opérations de laboratoire.

Un fabricant professionnel de systèmes de gaz de laboratoire peut aider à évaluer la source de gaz, à calculer les besoins en canalisations, à sélectionner les composants compatibles, à concevoir des panneaux de contrôle de pression, à configurer les collecteurs de gaz et à développer un système de distribution complet.

Pour les applications nécessitant des gaz de haute pureté et des gaz spéciaux, le fabricant doit être en mesure de fournir des tubes en acier inoxydable appropriés, des régulateurs, des vannes à membrane, des raccords, des panneaux de gaz, des systèmes de commutation automatique et des solutions de surveillance de sécurité.

Le système final doit être conçu en fonction de l'application réelle en laboratoire et des codes et normes locaux applicables, plutôt que d'utiliser une configuration unique.


régulateur de propane haute pression réglable
Conclusion
Un système de canalisations de gaz sûr pour un laboratoire repose sur une connaissance approfondie des propriétés du gaz, de sa consommation, de sa pression, de sa pureté et des conditions de fonctionnement du laboratoire. Ce système doit combiner des canalisations de dimensionnement approprié, des matériaux compatibles, des régulateurs de pression fiables, des vannes et raccords adaptés, une purge efficace, la détection des fuites, une ventilation adéquate, un étiquetage clair et des tests systématiques.

Pour la distribution de gaz de laboratoire de haute pureté, une attention particulière doit être portée à la qualité des surfaces internes, à l'intégrité des connexions, au contrôle de la contamination, à la réduction des zones mortes et à la stabilité de la pression. Pour les gaz dangereux, la détection des gaz, l'arrêt d'urgence, la ventilation et la conception d'un système d'évacuation sécurisé sont des éléments essentiels du système global.

Lorsqu'il est correctement conçu et entretenu, un système de canalisation de gaz de laboratoire peut assurer une distribution de gaz stable, améliorer l'efficacité du laboratoire, réduire la manipulation des bouteilles et créer un environnement de travail plus sûr pour les chercheurs et le personnel de laboratoire.

L'approche la plus efficace consiste à considérer le gazoduc comme un système d'ingénierie complet — depuis la source de gaz et l'étape de contrôle de la pression jusqu'au raccordement final des équipements — plutôt que comme un simple réseau de tuyaux et de vannes.
