Dans le domaine des systèmes de contrôle des fluides gazeux ultra-purs (UHP) , la précision et la propreté sont primordiales. Des industries telles que la fabrication de semi-conducteurs, l'industrie pharmaceutique, la biotechnologie et la production de gaz spéciaux exigent des composants qui minimisent les risques de contamination tout en garantissant une performance fiable. Parmi ces composants critiques, les vannes à membrane électropolies 5 Ra constituent une référence pour la manipulation des gaz et fluides sensibles. La désignation « 5 Ra » fait référence à une rugosité de surface moyenne (Ra) inférieure ou égale à 5 micro-pouces, obtenue par électropolissage, un procédé qui améliore la finesse et la pureté de la surface. Cet article explore les aspects techniques de ces vannes, en présentant leur conception, leurs avantages, leurs applications et les considérations relatives à leur maintenance, et en soulignant leur caractère indispensable dans les environnements UHP.

Les vannes à membrane fonctionnent grâce à une membrane flexible qui isole le fluide du mécanisme d'actionnement. Cette conception empêche tout contact direct entre le fluide de process et les contaminants potentiels provenant du corps ou de la tige de la vanne, ce qui les rend idéales pour les systèmes UHP. Associées à un polissage électrolytique permettant d'obtenir une rugosité de 5 Ra, ces vannes offrent une propreté inégalée, réduisant la génération de particules, le dégazage et l'adhésion microbienne. Face à la demande croissante des industries mondiales pour des normes de pureté toujours plus élevées – stimulée par les progrès de la microélectronique et des bioprocédés – l'adoption de ces vannes a connu une forte croissance, garantissant la conformité aux réglementations strictes telles que celles de SEMI (Semiconductor Equipment and Materials International) et les directives de la FDA.

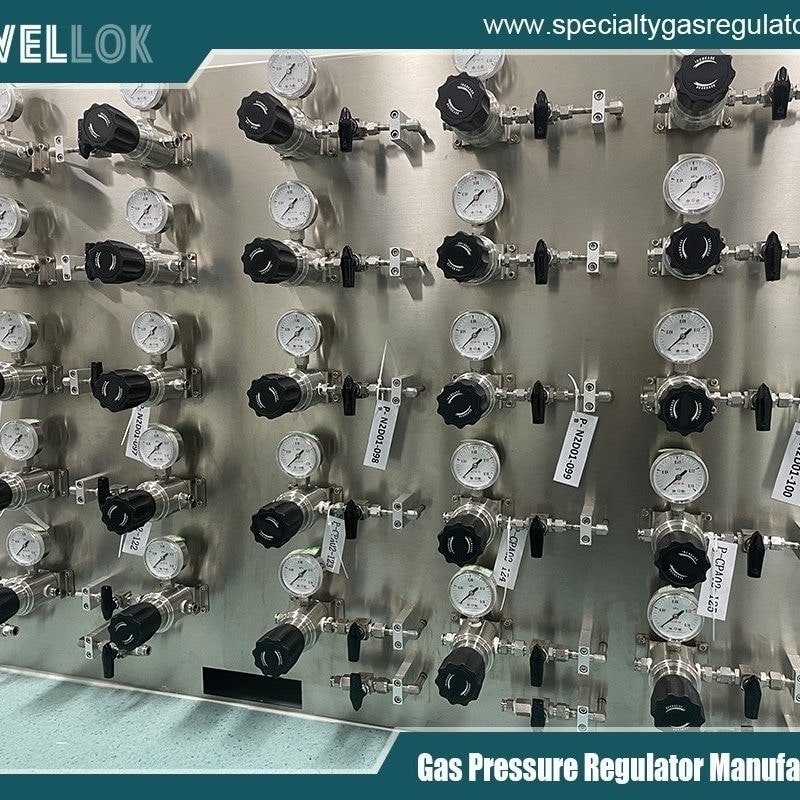

fabricants de régulateurs de gaz spéciaux haute pression
Comprendre l'électropolissage et la rugosité de surface

L'électropolissage est un procédé électrochimique qui enlève de la matière d'une surface métallique pour obtenir un fini lisse et brillant. Contrairement au polissage mécanique, qui peut engendrer des rayures ou des particules incrustées, l'électropolissage élimine préférentiellement les aspérités de surface, aboutissant à une topographie parfaitement plane. Pour les vannes à membrane, généralement fabriquées en acier inoxydable 316L ou autres alliages résistants à la corrosion, ce procédé lisse la surface et la passive, formant une couche d'oxyde riche en chrome qui renforce sa résistance à la corrosion.

La valeur Ra ​​mesure la rugosité de surface comme la moyenne arithmétique des écarts absolus du profil par rapport à la ligne moyenne. Une finition Ra de 5 indique une surface exceptionnellement lisse, souvent requise pour les applications UHP où même des irrégularités microscopiques peuvent piéger des contaminants ou favoriser la prolifération bactérienne. À titre de comparaison, les surfaces usinées standard peuvent présenter une valeur Ra ​​de 32 ou plus, ce qui est insuffisant pour les systèmes exigeant une pureté critique. L'obtention d'une valeur Ra ​​de 5 par électropolissage consiste à immerger les composants de la vanne dans un bain d'électrolyte, à appliquer un courant continu et à contrôler des paramètres tels que la température, la tension et la durée d'immersion. On obtient ainsi une surface non seulement plus lisse, mais aussi exempte de bavures, de piqûres et d'inclusions, réduisant ainsi le risque de libération de particules pendant le fonctionnement.

Dans le contrôle des fluides gazeux UHP, la rugosité de surface influe directement sur l'intégrité du système. Les surfaces rugueuses peuvent retenir l'humidité, des résidus organiques ou des particules métalliques, entraînant une contamination des procédés en aval. Par exemple, dans les usines de semi-conducteurs, même des concentrations d'impuretés de l'ordre du ppb (parties par milliard) peuvent compromettre le rendement des plaquettes. Les surfaces électropolies à 5 Ra minimisent ces risques en facilitant le nettoyage et en accélérant la purge, garantissant ainsi la pureté des gaz tels que l'azote, l'argon ou les mélanges spéciaux.



Conception et fonctionnement des vannes à membrane

Les vannes à membrane se composent d'un corps, d'un chapeau, d'une membrane et d'un actionneur. La membrane, souvent en élastomères comme l'EPDM ou le PTFE, ou en alliages métalliques pour les versions UHP, fait office de barrière flexible permettant d'ouvrir ou de fermer le passage du fluide. Sur les modèles électropolis 5 Ra, toutes les surfaces en contact avec le fluide sont traitées pour répondre aux critères de rugosité. Cela inclut le siège de la vanne, le déversoir (la zone surélevée contre laquelle la membrane assure l'étanchéité) et les passages internes.

L'actionnement peut être manuel, pneumatique ou électrique. Les actionneurs pneumatiques sont privilégiés dans les systèmes UHP automatisés pour leur fiabilité et leur fonctionnement propre. Ils utilisent de l'air comprimé propre et sec pour actionner la membrane, évitant ainsi les composants électriques susceptibles de générer des interférences électromagnétiques dans les environnements sensibles. La conception de la vanne garantit un volume mort nul, éliminant tout risque de stagnation du fluide ; un point crucial pour prévenir la contamination croisée dans les conduites multigaz.

Les principales caractéristiques techniques de ces vannes incluent une pression nominale jusqu'à 150 psi, voire plus, une plage de températures de fonctionnement de -40 °C à 150 °C et un taux de fuite minimal de 1 × 10⁻⁹ scc/s pour l'hélium. Les configurations d'orifices varient : joint plat (VCJ), soudage bout à bout ou raccords sanitaires, permettant une intégration aisée dans les canalisations existantes. Pour la régulation des gaz UHP, ces vannes sont souvent équipées de membranes multivoies pour un réglage précis, contrairement aux vannes à boisseau sphérique tout ou rien susceptibles d'entraîner des pics de pression.



Avantages dans les applications à ultra-haute pureté

Le principal avantage des vannes à membrane électropolies 5 Ra réside dans leur contribution à la pureté du système. L'électropolissage élimine les défauts de fabrication sous-jacents, supprimant ainsi les sites d'amorçage de la corrosion. Ceci est essentiel pour la manipulation de gaz corrosifs tels que le chlorure d'hydrogène ou le silane, où la formation de piqûres pourrait entraîner des fuites ou des défaillances. La surface lisse réduit également le dégazage (libération de gaz ou de composés volatils emprisonnés), un phénomène critique dans les systèmes sous vide ou basse pression.

La fiabilité est un autre atout majeur. Grâce à des matériaux résistants à la fatigue et à une géométrie optimisée, les membranes de ces vannes supportent des millions de cycles sans défaillance. Contrairement aux vannes à globe ou à pointeau, les vannes à membrane ne comportent aucune pièce coulissante ou rotative dans le passage du fluide, ce qui minimise l'usure et la formation de particules. Il en résulte un temps moyen entre les pannes (MTBF) plus long et une réduction des temps d'arrêt en production.

Du point de vue de la propreté, ces vannes sont compatibles avec les protocoles de nettoyage les plus rigoureux, tels que ceux utilisant de l'eau déminéralisée ou un purgeage aux gaz inertes. La finition 5 Ra assure une passivation et une stérilisation efficaces, conformes aux normes de salles blanches ISO 14644. Dans les applications pharmaceutiques, elles préviennent l'accumulation de micro-organismes, garantissant ainsi la conformité aux BPF (Bonnes Pratiques de Fabrication).

L'efficacité énergétique est un avantage souvent négligé. Des surfaces internes lisses réduisent la résistance à l'écoulement, diminuant ainsi les pertes de charge et les besoins en pompage dans les systèmes de distribution de fluides. Cela peut engendrer des économies substantielles dans les opérations à grande échelle, comme les collecteurs de distribution de gaz dans les usines de fabrication de semi-conducteurs.



Applications dans tous les secteurs

La fabrication de semi-conducteurs représente le principal marché des vannes à membrane électropolies de 5 Ra. Dans les procédés de dépôt chimique en phase vapeur (CVD) ou de gravure, un contrôle précis des gaz précurseurs est essentiel. Ces vannes régulent les débits dans les armoires à gaz, les boîtiers de distribution de vannes (VMB) et les purificateurs de gaz au point d'utilisation, en maintenant des niveaux de pureté inférieurs à 1 ppb pour l'humidité et l'oxygène.

Dans les secteurs pharmaceutique et biotechnologique, ces vannes sont utilisées dans les équipements de bioprocédés pour la manipulation de gaz et de fluides stériles. Par exemple, dans les fermenteurs ou les systèmes de chromatographie, elles contrôlent les gaz d'aération comme l'oxygène ou le dioxyde de carbone, évitant ainsi toute contamination susceptible d'altérer les lots. Leurs surfaces électropolies sont compatibles avec les procédures de nettoyage en place (NEP) et de stérilisation en place (SEP), garantissant un fonctionnement hygiénique.

Les industries des gaz spéciaux, notamment celles qui produisent des mélanges d'étalonnage pour instruments d'analyse, utilisent ces vannes pour le mélange et la distribution. Dans les secteurs de l'aérospatiale et de la défense, elles gèrent les gaz propulseurs dans les bancs d'essai, où la pureté influe sur les performances et la sécurité.

Parmi les applications émergentes figurent les systèmes de piles à combustible à hydrogène et la recherche sur les matériaux avancés, où l'hydrogène UHP ou les gaz rares exigent un contrôle irréprochable. Avec l'adoption des principes de l'Industrie 4.0, les versions intelligentes de ces vannes, dotées de capteurs intégrés pour la surveillance des débits et la maintenance prédictive, gagnent en popularité.



Comparaison avec d'autres technologies de vannes

Bien que les vannes à membrane excellent dans les applications UHP, des alternatives comme les vannes à soufflet ou les vannes à bille présentent également des avantages. Les vannes à soufflet offrent une isolation similaire, mais peuvent être plus volumineuses et plus coûteuses, avec un risque de fatigue du soufflet. Les vannes à bille, bien qu'économiques pour une utilisation courante, introduisent des particules dues à l'usure du siège et ne conviennent pas aux applications UHP en raison de taux de fuite plus élevés.

Les vannes à pointeau offrent un réglage précis, mais exposent le filetage au fluide, ce qui augmente le risque de contamination. En termes de finition de surface, les vannes polies mécaniquement peuvent atteindre une rugosité Ra de 10 à 15, mais elles ne bénéficient pas de la passivation offerte par l'électropolissage, ce qui les rend plus sensibles à la corrosion.

Globalement, les vannes à membrane électropolies 5 Ra offrent un bon équilibre entre coût, performance et pureté, ce qui les rend préférables pour la plupart des besoins de contrôle des fluides gazeux UHP.



Installation, maintenance et meilleures pratiques

Une installation correcte est essentielle pour un fonctionnement optimal. Les vannes doivent être montées de manière à éviter l'affaissement de la membrane, généralement avec l'actionneur vers le haut. La tuyauterie doit être propre et exempte de débris ; le soudage orbital est recommandé pour les raccords afin de garantir leur intégrité.

La maintenance comprend le remplacement périodique des membranes, guidé par le comptage des cycles ou des inspections visuelles. Des tests non destructifs, comme la détection de fuites d'hélium, vérifient l'étanchéité. Le nettoyage inclut un rinçage à l'azote de haute pureté suivi d'un passage sous vide pour éliminer les résidus.

Il est recommandé de choisir des vannes certifiées conformes aux normes en vigueur concernant les matériaux et les finitions, et de veiller à leur compatibilité avec les pressions et les fluides utilisés. La formation du personnel aux précautions à prendre lors de la manipulation afin d'éviter les rayures superficielles est essentielle, car même des dommages mineurs peuvent compromettre la pureté du produit.




fabricants de régulateurs de gaz spéciaux haute pression
Conclusion

Les vannes à membrane électropolie 5 Ra représentent le summum de l'ingénierie pour le contrôle des fluides gazeux ultra-purs. Leurs surfaces lisses et passivées, associées à une isolation robuste de la membrane, offrent une pureté, une fiabilité et une efficacité inégalées. À mesure que les industries évoluent vers une précision nanométrique et des procédés stériles, ces vannes continueront de jouer un rôle essentiel, garantissant la qualité des produits et la sécurité des opérations. En investissant dans ces composants de pointe, les entreprises peuvent atteindre des performances supérieures tout en répondant aux exigences rigoureuses de la production moderne.
