Principes d'ingénierie géographique et de mise en œuvre des systèmes centralisés d'alimentation en gaz pour laboratoires

Introduction à la distribution centralisée de gaz

Les laboratoires d'analyse modernes, les centres de recherche universitaires et les sites de production de pointe ont besoin d'un flux continu et stable de gaz de procédé de haute pureté pour faire fonctionner leurs instruments de précision et leurs équipements de traitement automatisés. Historiquement, ces installations s’appuyaient sur des configurations décentralisées de stockage des gaz, dans lesquelles des bouteilles individuelles à haute pression étaient placées directement sur les paillasses de laboratoire ou à proximité immédiate des appareils de test sensibles. Cependant, les exigences modernes en matière de sécurité, les normes d’efficacité structurelle et les directives strictes relatives à la micro-contamination ont entraîné une transition généralisée vers des configurations d’infrastructures de gaz centralisées.

La mise en place d’un système complet et centralisé d’alimentation en gaz de laboratoire offre une solution robuste et éprouvée dans le secteur industriel. En regroupant les bouteilles de stockage en vrac, les dewars à liquide de grande capacité et les collecteurs d’alimentation automatisés au sein d’une seule structure externe isolée, les équipes d’ingénieurs optimisent l’utilisation de l’espace tout en améliorant considérablement les normes de sécurité. La mise en œuvre réussie de cette infrastructure nécessite de prendre en compte des aspects logistiques spatiaux spécifiques, des facteurs géographiques liés à la conception des installations et des normes d’installation des canalisations mécaniques.

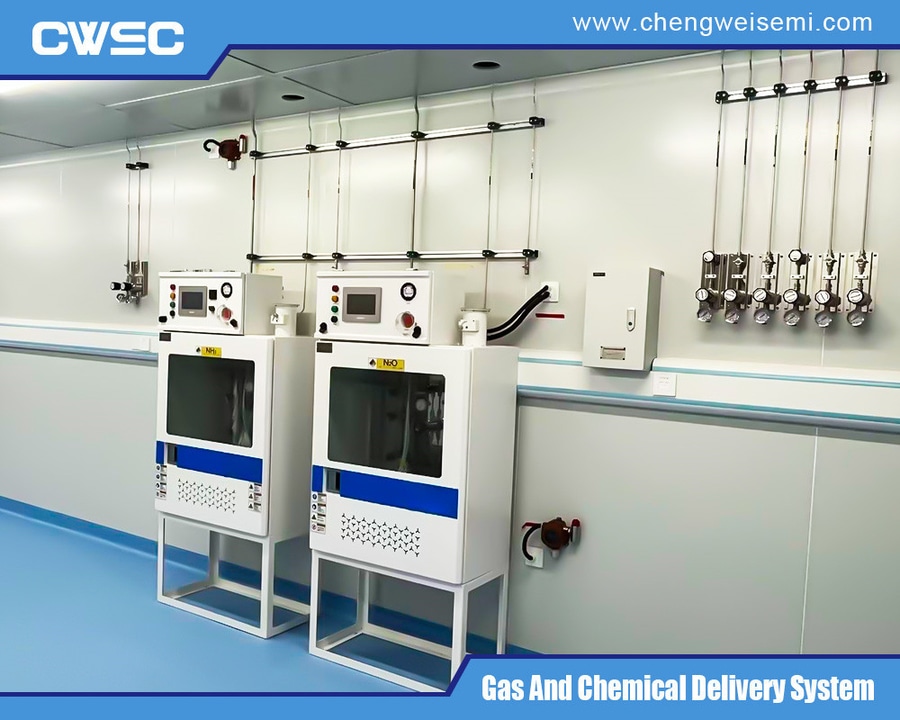

Systèmes centralisés d’alimentation en gaz de laboratoire
Systèmes centralisés d’alimentation en gaz de laboratoire
Conception de l’agencement géographique et zonage des installations

La phase de planification spatiale d’un système centralisé d’alimentation en gaz de laboratoire détermine sa fiabilité à long terme et sa conformité réglementaire. Les ingénieurs de projet doivent tout d’abord établir des paramètres clairs d’agencement géographique en fonction de l’empreinte chimique des gaz utilisés. Les protocoles de sécurité standard exigent de diviser le réseau de gaz en zones spatiales distinctes sur l’ensemble du site.

La zone source, qui comprend les aires de stockage de gaz ou les locaux dédiés aux bouteilles, doit idéalement être située au rez-de-chaussée ou le long d’un mur périphérique extérieur du bâtiment. Ce positionnement stratégique simplifie la logistique des bouteilles, permettant aux camions de livraison de charger et décharger des bouteilles lourdes sans avoir à emprunter des couloirs intérieurs étroits. Pour les gaz hautement volatils, toxiques ou inflammables tels que l’hydrogène ou le méthane, la salle de source doit être équipée de murs anti-explosion dédiés, d’une infrastructure électrique antidéflagrante et de systèmes de ventilation périmétriques robustes reliés directement à des épurateurs d’évacuation d’urgence.

Entre la zone source externe et le point d’utilisation interne, les équipes d’ingénierie tracent le parcours de distribution. Ce tracé doit suivre l’itinéraire le plus court et le plus direct, en passant par des gaines techniques dédiées ou des couloirs de service aériens. La réduction au minimum des virages inutiles, des changements de niveau et des raccords complexes permet de diminuer la résistance à l’écoulement du gaz, de contrôler les chutes de pression dans les conduites et de limiter les vecteurs de fuite potentiels en aval sur l’ensemble de l’enceinte de l’installation.

Sélection des matériaux et métallurgie des canalisations

Préserver la pureté du gaz lors de son acheminement depuis la plate-forme de stockage centralisée vers les instruments d’analyse nécessite un respect strict des normes métallurgiques applicables aux canalisations. Les matériaux de plomberie commerciaux standard, tels que le cuivre ou l’acier inoxydable de qualité inférieure, sont totalement inadaptés aux réseaux de laboratoire à haute pureté en raison des risques de dégazage interne, de libération de particules et de dégradation chimique.

Les boucles de gaz de très haute pureté nécessitent des tubes en acier inoxydable 316L ASTM A269 sans soudure et électropolies. Les surfaces internes des tubes électropolies subissent des traitements chimiques spécialisés afin d’obtenir une finition ultra-lisse. Cette surface lisse empêche les molécules de gaz à l’état de traces, l’humidité ambiante et les microparticules de rester piégées dans les piqûres métalliques microscopiques, garantissant ainsi que les gaz parviennent aux instruments sans aucune perte de pureté. Pour les installations de laboratoire standard, les canalisations en acier inoxydable recuit brillant constituent une alternative économique et hautement fiable qui concilie les contraintes budgétaires et un contrôle strict des contaminants.

Intégration des composants mécaniques et architecture en boucle

Un système centralisé d’alimentation en gaz de laboratoire hautement performant repose sur un réseau de modules mécaniques interconnectés, conçus pour maintenir des pressions stables au sein du système et assurer un débit de gaz ininterrompu :

Collecteurs d’alimentation

La boucle de distribution principale débute au niveau du panneau de collecteurs à commutation automatique. Ces ensembles relient plusieurs bouteilles de gaz en deux bancs parallèles, désignés respectivement comme source principale et source de réserve. Des capteurs de pression différentielle intégrés surveillent en continu les taux de consommation des bouteilles. Lorsque le banc principal descend en dessous d’un seuil de pression de fonctionnement défini, le collecteur bascule automatiquement vers le banc de réserve sans provoquer de fluctuations de pression en aval ni interrompre les essais en laboratoire.

Nœuds de distribution intermédiaires

Une fois que la conduite principale de gaz pénètre dans un étage de laboratoire, elle passe par un boîtier de vannes ou un panneau de distribution localisé. Ces nœuds divisent une conduite unique de grande capacité en plusieurs branches secondaires, ce qui permet aux responsables des installations d’isoler des salles de laboratoire ou des paillasses individuelles pour des travaux de maintenance sans avoir à mettre hors service l’ensemble du réseau du bâtiment.

Régulateurs au point d’utilisation

La dernière étape de distribution s’effectue au niveau des panneaux locaux installés au point d’utilisation, sur les paillasses de laboratoire ou à l’intérieur des hottes chimiques. Ces panneaux sont équipés de régulateurs à membrane en acier inoxydable à deux étages et de vannes de micro-dosage, offrant aux chercheurs un contrôle précis des pressions et des débits de distribution, adaptés à des applications analytiques spécifiques telles que les analyses par GC-MS ou ICP-MS.

Contrôle qualité sur site et essais de validation

Le montage physique et la validation d’un système centralisé d’alimentation en gaz de laboratoire exigent le respect strict des normes de construction propres aux salles blanches. Les équipes d’installation mécanique doivent suivre des étapes rigoureuses de contrôle qualité afin de préserver l’intégrité des surfaces internes des canalisations.

Tous les raccordements permanents sur les conduites de gaz en acier inoxydable sont réalisés à l’aide d’équipements automatisés de soudage orbital au tungstène sous gaz inerte. Pendant le processus de soudage, les techniciens maintiennent une purge continue d’argon de haute pureté à l’intérieur des tubes. Cette purge empêche l’oxydation interne, communément appelée « sugaring », qui, sans cela, compromettrait la pureté du gaz et créerait des zones rugueuses susceptibles de piéger des traces de contaminants.

Une fois l’installation physique terminée, l’ensemble du réseau de canalisations doit passer avec succès un processus de vérification de la sécurité et de la pression à plusieurs niveaux. Tout d’abord, les prestataires effectuent un essai de chute de pression à haute pression, en mettant le système sous pression avec de l’azote propre et sec jusqu’à 1,5 fois la pression de service maximale prévue, puis en le maintenant ainsi pendant au moins 24 heures afin de s’assurer qu’il n’y a aucune dégradation des joints mécaniques. Ensuite, les conduites spécialisées de haute pureté sont soumises à des tests de détection de fuites par spectromètre de masse à l’hélium, visant un seuil de fuite strict inférieur à 1×10⁻⁹ mbar-litres par seconde afin de garantir l’intégrité totale du système.

Systèmes centralisés d’alimentation en gaz de laboratoire
Systèmes centralisés d’alimentation en gaz de laboratoire
Résumé des avantages en matière d’ingénierie des infrastructures

La mise en place réussie d’un système d’alimentation centralisée en gaz de laboratoire, conçu sur mesure, offre des avantages opérationnels, financiers et de sécurité évidents pour les centres de recherche et de fabrication modernes. Le regroupement des sources de gaz à haute pression dans des locaux isolés et géographiquement optimisés élimine les risques industriels au niveau des paillasses, créant ainsi un environnement plus sûr pour le personnel de laboratoire. De plus, les réseaux de commutation automatisés éliminent les temps d’arrêt des processus, minimisent le gaspillage de gaz brut et offrent des conditions de fonctionnement propres et stables qui préservent la précision d’étalonnage des instruments. Investir dans une métallurgie en acier inoxydable de haute qualité, des modules de contrôle de pression précis et des protocoles de validation rigoureux garantit la conformité à long terme des installations et soutient l’exploration scientifique de pointe.

Pour en savoir plus sur les systèmes centralisés d’alimentation en gaz de laboratoire, vous pouvez consulter le site de Chengwei Semiconductor à l’adresse https://www.chengweisemi.com/product/centralized-gas-pipeline-system-and-central-gas-supply-system-for-speciality-gases/.
