Vannes pour systèmes de distribution d'hydrogène haute pression : conception, applications et avancées

Vannes pour systèmes de distribution d'hydrogène haute pression : conception, applications et avancées

Dans le paysage en pleine mutation des énergies propres, l'hydrogène se distingue comme une source de carburant polyvalente et durable. Face à la transition des industries vers les technologies à base d'hydrogène, la nécessité d'infrastructures fiables pour la gestion de l'hydrogène gazeux à haute pression est devenue primordiale. Au cœur de ces infrastructures se trouvent les vannes des systèmes de distribution d'hydrogène gazeux haute pression , qui jouent un rôle crucial dans la distribution, le contrôle et la régulation du débit d'hydrogène en toute sécurité pour diverses applications. Ces systèmes sont conçus pour gérer des pressions supérieures à 350 bars (5 076 psi) et jusqu'à 1 000 bars, voire plus, garantissant ainsi efficacité et sécurité dans des environnements tels que les stations de ravitaillement, les sites industriels et les systèmes de transport.

Un système de distribution d'hydrogène se compose généralement de plusieurs vannes, raccords, tubes et régulateurs interconnectés pour acheminer le gaz d'une source unique vers plusieurs points de distribution, ou inversement. Dans les applications hydrogène, ces systèmes doivent résister à des conditions extrêmes, notamment des pressions élevées, des températures basses et les propriétés spécifiques de l'hydrogène, telles que sa petite taille moléculaire pouvant entraîner des fuites et la fragilisation des matériaux. Cet article examine en détail les aspects techniques des vannes des systèmes de distribution d'hydrogène haute pression, en explorant leurs principes de conception, leurs composants clés, leurs mécanismes de fonctionnement, leurs applications, leurs dispositifs de sécurité et leurs développements futurs. La compréhension de ces éléments permettra aux ingénieurs et aux parties prenantes de mieux appréhender les innovations qui favorisent l'adoption de l'hydrogène.

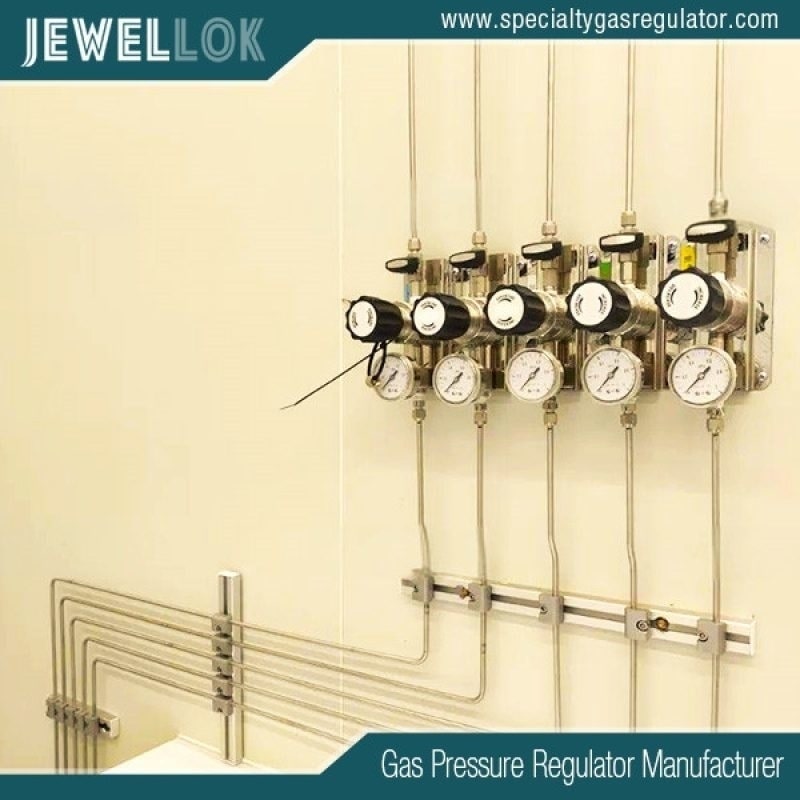

système de collecteur de gaz hydrogène haute pression
Principes de conception et composants

La conception des vannes des systèmes de distribution d'hydrogène haute pression est régie par des normes rigoureuses, telles que l'ISO 19880-3 pour les stations de ravitaillement et la norme CE-79 pour les composants embarqués. Ces vannes sont conçues pour supporter des pressions de 5 000 à 60 000 psi, selon l'application. Leurs principaux composants comprennent le corps de vanne, la tige, les joints, les actionneurs et les blocs collecteurs.

Corps de vanne et matériaux

Le corps de la vanne est généralement fabriqué à partir de matériaux à haute résistance tels que le laiton forgé, l'acier inoxydable ou des alliages spéciaux afin de résister à la fragilisation par l'hydrogène, un phénomène où les atomes d'hydrogène diffusent dans le réseau cristallin du métal, provoquant des fissures et des défaillances. Les aciers inoxydables de nuance 316L sont couramment utilisés en raison de leur résistance à la corrosion et de leur robustesse mécanique. Pour les applications à très haute pression, des composites avancés ou des alliages de titane peuvent être employés afin de réduire le poids tout en préservant l'intégrité de la vanne.

Dans les systèmes à collecteurs , le corps intègre souvent plusieurs orifices pour les raccordements d'entrée et de sortie. Par exemple, un collecteur simplex permet d'installer un nombre illimité de cylindres dans un seul banc, avec des configurations décalées (par exemple, 12,7 cm d'entraxe) pour optimiser l'espace. Les collecteurs sur mesure peuvent présenter des diamètres de raccordement allant de 6,35 mm à 25,4 mm, compatibles avec différents types de tubes, comme les raccords coniques filetés ou les raccords à deux bagues inversées.

Mécanismes de tige et d'étanchéité

La tige de la vanne est un élément essentiel, conçu pour un contrôle précis du débit de gaz. Dans les vannes à pointeau, couramment utilisées en instrumentation, la tige se rétrécit en une pointe fine pour un réglage précis du débit. Pour les applications à hydrogène, les tiges sont souvent fixes afin de minimiser l'usure et équipées de sièges souples (par exemple, en PCTFE ou PEEK) pour une étanchéité parfaite sous haute pression.

L'étanchéité est essentielle pour prévenir les fuites, compte tenu de la propension de l'hydrogène à imprégner les matériaux. Les joints toriques en élastomères compatibles avec l'hydrogène, tels que l'EPDM ou le Viton, sont la norme, tandis que les joints métal-métal garantissent la fiabilité dans des conditions extrêmes. Les configurations à double blocage et purge (DBB) intègrent deux vannes d'isolement et une vanne de purge dans un seul collecteur, renforçant ainsi la sécurité grâce à la décompression entre les joints.

Actionneurs et systèmes de contrôle

Les vannes des systèmes de distribution peuvent être à commande manuelle, pneumatique ou électromagnétique. Les électrovannes, à actionnement électromécanique, sont idéales pour la régulation automatisée des circuits d'hydrogène. Elles utilisent une bobine électromagnétique pour déplacer un piston, ouvrant ou fermant ainsi l'orifice de la vanne. En cas de haute pression, les modèles à servocommande amplifient la force nécessaire pour supporter des pressions allant jusqu'à 1 000 bars.

Dans les zones dangereuses, on privilégie les actionneurs pneumatiques, qui utilisent de l'air comprimé pour actionner les vannes à globe ou à guillotine. Pour l'hydrogène cryogénique (hydrogène liquide à -253 °C), des actionneurs spécifiques garantissent un fonctionnement fiable sans risque de gel.

Configurations de collecteurs

Les collecteurs peuvent être manuels, semi-automatiques ou entièrement automatiques avec possibilité de commutation. Une configuration typique comprend des vannes d'arrêt de collecteur, des régulateurs de pression réglables de 20 à 160 psig et des dispositifs de sécurité tels que des vannes d'arrêt en cas de débit excessif. Par exemple, un collecteur de remplissage peut connecter 24 ou 48 bouteilles, assurant un remplissage économique grâce à des clapets anti-retour intégrés.

Dans les applications mobiles, les collecteurs intègrent des points de prélèvement pour des connexions rapides, compatibles avec des gaz comme l'hydrogène, le méthane ou l'éthylène. Les systèmes stationnaires sont souvent équipés de boîtiers de distribution de vannes (VMB) à 4 ou 8 prises, permettant la distribution vers plusieurs outils tout en facilitant la maintenance grâce à des dispositifs de ventilation et de purge.



Mécanismes opérationnels

Les vannes des systèmes de distribution d'hydrogène haute pression fonctionnent selon les principes de la dynamique des fluides et de la régulation de pression. Dans une configuration simple, le gaz pénètre dans le collecteur depuis des bouteilles de stockage ou des compresseurs, traverse des vannes d'admission et est acheminé vers un collecteur de distribution. Des régulateurs maintiennent la pression en aval, tandis que des clapets anti-retour assurent un flux unidirectionnel.

Contrôle et régulation du débit

Les vannes à pointeau permettent un réglage précis du débit, avec des orifices calibrés pour la faible densité de l'hydrogène. Les vannes à bille, à quart de tour, offrent une isolation rapide et sont disponibles en séries haute pression ou HB pour des pressions jusqu'à 20 000 psi. Les soupapes de décharge proportionnelles (PRV) évacuent automatiquement la surpression, protégeant ainsi le système contre les surpressions.

Dans les collecteurs à commutation automatique, des capteurs surveillent les niveaux de pression. Lorsque la batterie principale est épuisée, le système bascule automatiquement sur une batterie de réserve, garantissant ainsi une alimentation continue. Ceci est crucial pour les applications de piles à combustible où les temps d'arrêt peuvent s'avérer coûteux.

Intégration de la sécurité

La sécurité est intégrée dès la conception. Les soupapes de sûreté protègent les circuits en s'ouvrant à des pressions prédéfinies, évacuant ainsi les gaz et prévenant les explosions. Les clapets anti-retour empêchent tout reflux susceptible de contaminer les sources ou de provoquer un mélange avec des gaz incompatibles.

Pour pallier l'inflammabilité de l'hydrogène, les collecteurs sont équipés de pare-flammes et de vannes d'arrêt d'urgence (VAU) déclenchées par une pression élevée, un débit excessif ou une détection de fuite. Dans les collecteurs à trois vannes pour transmetteurs de pression différentielle, les vannes d'équilibrage permettent un étalonnage sans arrêt du système ; toutefois, un couple de serrage correct est indispensable pour éviter les fuites dues à des rondelles endommagées.

Performances dans des conditions extrêmes

Les collecteurs d'hydrogène doivent fonctionner dans des environnements variés. Dans les stations de ravitaillement, les vannes supportent des cycles de remplissage rapides à 700 bars, leurs composants ayant subi des millions de cycles de fonctionnement. Les applications cryogéniques utilisent des vannes à soupape ou à guillotine avec des chapeaux allongés pour isoler les actionneurs des basses températures et éviter le givrage.

Les vannes à très haute pression (supérieure à 350 bars) utilisent des matériaux d'étanchéité spécifiques, comme le polyimide ou le PTFE renforcé, pour garantir leur intégrité. Les mécanismes à servocommande réduisent la consommation d'énergie, ce qui les rend particulièrement efficaces pour les systèmes électriques embarqués dans les véhicules.



Applications

Les vannes des systèmes de collecteurs de gaz hydrogène haute pression trouvent des applications tout au long de la chaîne de valeur de l'hydrogène, de la production à l'utilisation finale.

Stations de ravitaillement en hydrogène

Dans les infrastructures de ravitaillement en hydrogène, des collecteurs distribuent l'hydrogène comprimé aux distributeurs. Les vannes certifiées ISO 19880-3 garantissent la compatibilité avec les protocoles H35 et H70, permettant un ravitaillement rapide des véhicules à pile à combustible (VPC). Les collecteurs sur mesure intègrent des filtres, des clapets anti-retour et des disques de rupture pour un fonctionnement en toute sécurité.

Industriel et manufacturier

Dans les usines chimiques, des collecteurs alimentent en hydrogène des procédés tels que la synthèse de l'ammoniac ou les réactions d'hydrogénation. Des vannes principales sur les remorques tubulaires permettent le transfert en vrac, avec des pressions allant jusqu'à 6 000 psi. Dans la fabrication de semi-conducteurs, des boîtiers de distribution de vannes acheminent de l'hydrogène ultra-pur, des automates programmables surveillant les fuites.

Transport et mobilité

Les systèmes embarqués des véhicules utilisent des collecteurs certifiés CE-79 pour les réservoirs de stockage d'hydrogène. Ces unités compactes gèrent le flux vers les piles à combustible et intègrent des détendeurs pour abaisser la pression de 700 bars aux niveaux opérationnels. Dans les secteurs maritime et aérospatial, les collecteurs d'hydrogène alimentent les systèmes de propulsion, en privilégiant les conceptions légères.

Stockage d'énergie et production d'électricité

Dans le stockage d'énergie à grande échelle, des collecteurs relient les électrolyseurs aux cylindres de stockage, facilitant ainsi la production d'hydrogène vert. Les centrales à pile à combustible utilisent des collecteurs pour le mélange et la distribution des gaz, garantissant une production stable.



Considérations de sécurité

La sécurité est primordiale lors de la manipulation de l'hydrogène en raison de sa large plage d'inflammabilité (4 à 75 % dans l'air) et de sa faible énergie d'inflammation. Les vannes de distribution intègrent des systèmes redondants tels que des doubles joints et des actionneurs de sécurité. Un entretien régulier, comprenant le contrôle du couple de serrage et le remplacement des joints, permet de prévenir les problèmes tels que les fuites au niveau du filetage des vannes d'équilibrage.

Le choix des matériaux permet de limiter la fragilisation ; par exemple, en évitant les aciers à haute teneur en carbone. La conformité aux normes telles que la CGA 350 pour les prises garantit l’interopérabilité. Lors de la conception, l’analyse par éléments finis (AEF) simule les contraintes sous pression, optimisant ainsi la durée de vie.




système de collecteur de gaz hydrogène haute pression
Progrès et tendances futures

L'innovation dans le domaine des vannes à hydrogène haute pression privilégie l'efficacité, la durabilité et l'intégration aux systèmes intelligents. La fabrication additive permet de réaliser des géométries de collecteurs complexes, réduisant ainsi le poids et le temps d'assemblage. Les vannes intelligentes, équipées de capteurs IoT, assurent une surveillance en temps réel et prédisent les pannes grâce à des algorithmes d'IA.

Avec le développement des économies d'hydrogène, les collecteurs modulaires deviendront prédominants, facilitant leur expansion. Les recherches sur les nanomatériaux pour les joints d'étanchéité promettent une étanchéité parfaite. L'électrification des actionneurs s'inscrit dans les objectifs de neutralité carbone, en minimisant la dépendance aux systèmes pneumatiques.

En résumé, les vannes des systèmes de distribution d'hydrogène haute pression sont essentielles à une utilisation sûre et efficace de l'hydrogène. Leur évolution accélérera la transition vers un avenir alimenté à l'hydrogène, permettant de relever les défis climatiques grâce à une ingénierie robuste.
