Régulateurs de pression de gaz ultra-purs pour gaz industriels spéciaux et gaz médicaux

Régulateurs de pression de gaz ultra-purs pour gaz industriels spéciaux et gaz médicaux

Dans le domaine de la manipulation et de la distribution des gaz, les régulateurs de pression pour gaz ultra-purs (UHP) constituent des composants essentiels garantissant une distribution sûre, précise et exempte de contamination. Ces dispositifs spécialisés sont conçus pour gérer des gaz d'une pureté supérieure à 99.999 % (grade 5.0) et atteignant souvent 99.9999 % (grade 6.0) ou plus. Ils jouent un rôle crucial dans les industries où même des traces d'impuretés peuvent compromettre les procédés, la qualité des produits ou la santé humaine. Cet article explore les aspects techniques des régulateurs de pression pour gaz UHP, en se concentrant sur leurs applications dans le domaine des gaz spéciaux industriels et des gaz médicaux. Nous examinerons leur conception, leur fonctionnement, les matériaux utilisés, les différents types, leurs avantages et les critères de sélection, offrant ainsi une vue d'ensemble complète aux ingénieurs, techniciens et professionnels du secteur.

Les gaz industriels spéciaux regroupent une vaste gamme de formulations de haute pureté utilisées dans la fabrication, la recherche et l'étalonnage, notamment dans la fabrication de semi-conducteurs, la synthèse chimique et l'instrumentation analytique. Les gaz médicaux, quant à eux, comprennent l'oxygène, l'azote, le protoxyde d'azote et le dioxyde de carbone, qui doivent respecter des normes de pureté strictes afin de garantir la sécurité des patients en milieu hospitalier. Les détendeurs UHP sont indispensables dans les deux domaines, car ils permettent de réduire les pressions élevées des bouteilles à des niveaux utilisables tout en préservant l'intégrité du gaz.

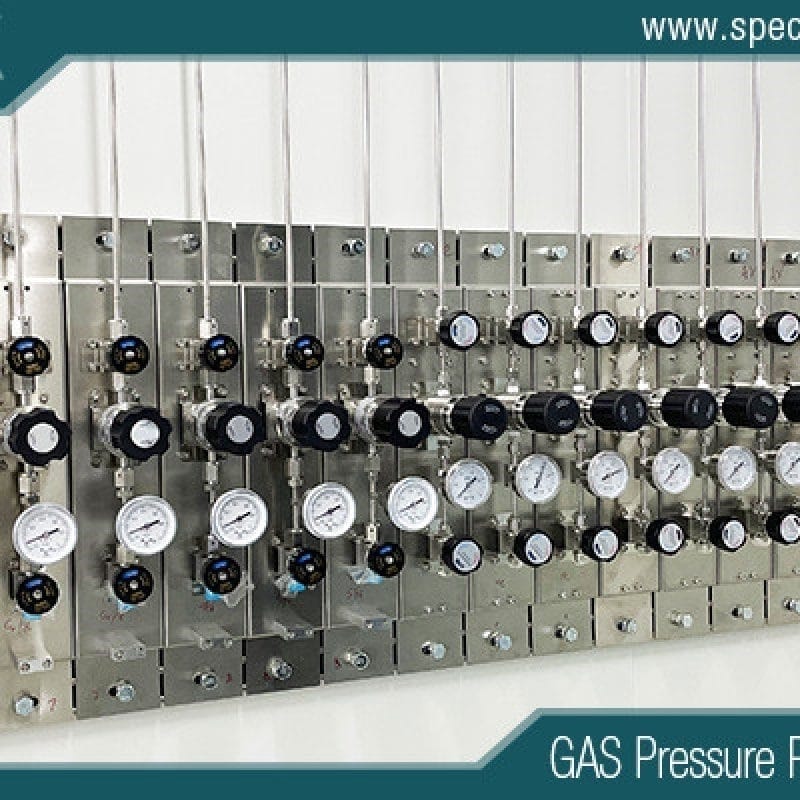

vannes à membrane en acier inoxydable 316L ultra haute pureté, vanne de réduction de pression
Comprendre les niveaux de pureté des gaz et la nécessité des régulateurs UHP

La pureté d'un gaz est classée selon le nombre de « 9 » dans son pourcentage, indiquant l'absence de contaminants. Par exemple, un gaz de qualité 5.0 est pur à 99.999 %, ce qui signifie que les impuretés sont limitées à 10 parties par million (ppm), tandis qu'un gaz de qualité 6.0 les limite à 1 ppm. Dans les applications exigeant une très haute pureté, les contaminants tels que l'humidité, les hydrocarbures ou les particules peuvent entraîner des défaillances catastrophiques, comme des défauts dans les microprocesseurs ou des réactions indésirables lors de traitements médicaux.

Les régulateurs industriels standard, souvent en laiton forgé avec membranes en néoprène, conviennent aux gaz de pureté inférieure mais sont insuffisants pour les gaz UHP. Ils peuvent introduire des contaminants par dégazage, diffusion ou dégradation des matériaux. Les régulateurs UHP remédient à ces problèmes grâce à des conceptions avancées qui minimisent le volume interne, éliminent les zones mortes et utilisent des matériaux non réactifs. Ils garantissent une résistance à la diffusion, de faibles taux de fuite (souvent testés à l'hélium jusqu'à 10⁻⁹ cm³/s) et un nettoyage facile, ce qui les rend idéaux pour les gaz toxiques, inflammables, corrosifs ou comburants.



Conception et composants des régulateurs UHP

Le principe de fonctionnement des régulateurs de pression de gaz UHP repose sur la réduction de pression grâce à un orifice contrôlé et un mécanisme de rétroaction. Le gaz haute pression entrant (jusqu'à 6 000 psi, voire plus) pénètre par l'orifice d'entrée, où un clapet ou un siège de soupape module le débit en fonction de la demande en aval. Une membrane détecte la pression de sortie et ajuste la soupape en conséquence, assurant ainsi un débit stable.

Les composants clés comprennent :

– Carrosserie et capot : généralement usinés à partir de barres plutôt que de pièces moulées afin d’éviter la porosité et les inclusions susceptibles d’abriter des contaminants.

– Diaphragme : Les diaphragmes à liaison fixe empêchent le contact des gaz avec les ressorts ou les filetages, réduisant ainsi la production de particules. Des matériaux comme l’acier inoxydable ou l’Hastelloy offrent une résistance supérieure à la corrosion.

Sièges et joints : Les élastomères de haute pureté ou les joints métal-métal minimisent le dégazage. Le polytétrafluoroéthylène (PTFE) ou le Kel-F sont couramment utilisés pour leur inertie.

– Manomètres et vannes : Manomètres intégrés (entrée 0-4000 psi, sortie 0-100 psi typiques) et vannes de purge en option pour l'évacuation du système.

– Raccordements d'entrée/sortie : Standardisés comme les raccords CGA (Compressed Gas Association) pour correspondre aux types de gaz, assurant la compatibilité et l'étanchéité.

Les modèles avancés comportent des traitements de surface, tels que l'électropolissage, pour atteindre de faibles rugosités moyennes (Ra < 10 micropouces), empêchant ainsi davantage l'adhérence des particules et la corrosion.



Types de régulateurs UHP

Les régulateurs UHP sont classés par étape et par application :

Régulateurs monoblocs : Ces régulateurs réduisent la pression en une seule étape et conviennent aux applications avec des pressions d’entrée stables ou des volumes de cylindre faibles. Compacts et économiques, ils peuvent toutefois présenter une chute de pression (effet de « chute de pression » à débit élevé). Ils sont idéaux pour les régulateurs de ligne dans les installations fixes.

Régulateurs à deux étages : dotés d’une chambre intermédiaire, ils permettent un contrôle précis sur une large plage de pression d’entrée (par exemple, de 3 000 psi à une bouteille presque vide). Le premier étage fixe une pression intermédiaire (environ 300 à 500 psi), tandis que le second s’adapte à la pression de sortie souhaitée. Cette conception minimise les variations de pression d’alimentation, garantissant un débit constant, essentiel pour les processus de longue durée.

– Détendeurs pour bouteilles vs. détendeurs de ligne : Les détendeurs pour bouteilles se fixent directement sur les bouteilles de gaz et supportent des pressions d’entrée élevées. Les détendeurs de ligne sont destinés à la tuyauterie en aval et fonctionnent généralement avec des pressions nominales inférieures.

Des variantes spéciales incluent des modèles à haut débit pour les systèmes en vrac et des régulateurs au point d'utilisation pour un contrôle précis du point final.



Matériaux et construction pour une durabilité et une pureté optimales

Le choix des matériaux est primordial pour les régulateurs UHP afin de résister aux gaz corrosifs comme le chlorure d'hydrogène ou le silane tout en préservant leur pureté. Les matériaux couramment utilisés sont :

– Acier inoxydable 316L : refondu à l'arc sous vide (VAR) pour une propreté accrue, offrant une excellente résistance à la corrosion par piqûres et à la corrosion sous contrainte.

– Laiton : Utilisé pour les gaz non corrosifs comme l’azote ou l’argon, il offre une bonne usinabilité et permet de réaliser des économies.

– Monel ou Hastelloy : pour les environnements très agressifs, tels que les gaz à base de fluor.

Les techniques de construction privilégient la réduction des surfaces internes mouillées afin de limiter les sites d'adsorption. Les régulateurs sont soumis à des tests rigoureux, notamment la détection des fuites d'hélium et le comptage des particules, afin de garantir leur conformité en matière de pureté.



Applications dans le domaine des gaz industriels spéciaux

Les gaz spéciaux industriels, tels que le silane, la phosphine et l'arsine, sont essentiels à la fabrication des semi-conducteurs pour les procédés de dopage et de gravure. Les régulateurs UHP garantissent l'acheminement de ces gaz jusqu'aux outils de fabrication sans contamination, évitant ainsi les pertes de rendement lors de la production de plaquettes. Dans la fabrication de cellules photovoltaïques, les régulateurs contrôlent les gaz inertes comme l'argon pour la pulvérisation cathodique, préservant ainsi l'intégrité du vide.

Dans les laboratoires d'analyse, les régulateurs fournissent les gaz vecteurs nécessaires à la chromatographie en phase gazeuse (CPG) et à la spectrométrie de masse (SM), où les impuretés pourraient fausser les résultats. Les industries chimiques les utilisent pour les solutions étalons et le contrôle des réactions, garantissant ainsi une stœchiométrie précise. Par exemple, dans l'assemblage électronique, les régulateurs d'azote UHP préviennent l'oxydation lors du brasage.

Ces applications exigent des régulateurs dotés de caractéristiques telles que des filtres intégrés (jusqu'à 0.003 microns) et un faible volume mort afin de minimiser le gaspillage de gaz lors des purges.



Applications des gaz médicaux

Les gaz médicaux doivent présenter une pureté irréprochable pour garantir la santé des patients. Les régulateurs d'oxygène, par exemple, doivent fournir un gaz d'une pureté supérieure à 99.5 % aux ventilateurs et aux appareils d'anesthésie, exempt d'huiles et de particules susceptibles de s'enflammer ou de provoquer des infections. Les régulateurs de protoxyde d'azote et de dioxyde de carbone sont indispensables aux interventions chirurgicales et aux thérapies respiratoires.

Dans l'industrie pharmaceutique, les régulateurs UHP gèrent les gaz utilisés pour la synthèse des médicaments et le remplissage stérile, conformément aux normes USP (Pharmacopée des États-Unis). Les hôpitaux utilisent des systèmes centralisés avec régulateurs de ligne pour distribuer les gaz des réservoirs vers les services, garantissant ainsi une pression constante (généralement de 50 à 55 psi pour l'oxygène).

Les régulateurs médicaux spéciaux sont dotés de revêtements antimicrobiens et de surfaces faciles à nettoyer afin de répondre aux protocoles d'hygiène. Dans les caissons hyperbares ou les salles d'IRM, ils gèrent avec précision les mélanges hélium-oxygène pour éviter les barotraumatismes.



Avantages et avantages

Les régulateurs UHP offrent plusieurs avantages par rapport aux modèles standard :

– Maintien de la pureté : En éliminant les sources de contamination, ils prolongent la durée de vie des équipements et améliorent la fiabilité des processus.

– Améliorations en matière de sécurité : Des dispositifs tels que les disques de rupture, les soupapes de décharge et les membranes attachées protègent contre la surpression et les fuites, ce qui est essentiel pour les gaz dangereux.

– Efficacité : Les conceptions à deux étages réduisent la consommation de gaz en maintenant des pressions stables, ce qui diminue les coûts d'exploitation.

– Polyvalence : Les configurations modulaires permettent une personnalisation des débits (de 0.1 à 1000 slpm) et des pressions.

– Conformité : Ils répondent aux normes telles que ASTM, SEMI (Semiconductor Equipment and Materials International) et NFPA (National Fire Protection Association) en matière de sécurité et de performance.



Critères de Sélection

Choisir le bon organisme de réglementation UHP implique d'évaluer :

– Type et pureté du gaz : les gaz corrosifs nécessitent de l’acier inoxydable ; les gaz de haute pureté nécessitent un diaphragme à liaison.

– Exigences de pression et de débit : Adapter les plages d'entrée/sortie et le Cv (coefficient de débit) à l'application.

– Facteurs environnementaux : Température (de -40 °C à 150 °C typiquement), vibrations et espace d’installation.

– Certifications : Garantir la conformité à la norme ISO 9001 et la traçabilité.

Il est conseillé de consulter les fabricants pour obtenir des tableaux de compatibilité.



Entretien et considérations de sécurité

L'entretien régulier comprend des inspections visuelles pour détecter les fuites, l'étalonnage du manomètre et le remplacement du diaphragme tous les 1 à 2 ans. Les protocoles de purge utilisant des gaz inertes empêchent la contamination croisée lors des changements de bouteilles.

Les consignes de sécurité exigent une ventilation adéquate, le port d'équipements de protection individuelle et une formation sur les risques liés aux gaz. Les vannes d'arrêt d'urgence et les alarmes renforcent la résilience du système.




régulateurs de pression de gaz ultra-purs
Conclusion

Les régulateurs de pression de gaz ultra-purs sont les acteurs clés, souvent méconnus, de la gestion des gaz industriels spéciaux et médicaux. Ils assurent une liaison fiable et sans faille entre les sources haute pression et les applications sensibles. Leur conception et leurs matériaux sophistiqués permettent des avancées technologiques et médicales, soulignant l'importance de l'ingénierie de précision. Face à l'évolution des industries vers des gaz plus purs et plus efficaces, ces régulateurs continueront de s'adapter, garantissant une distribution de gaz sûre et fiable.

Pour en savoir plus sur les régulateurs de pression de gaz ultra-purs pour les gaz industriels spéciaux et les gaz médicaux, vous pouvez consulter le site de Jewellok : https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/.
