Régulateurs de pression d'azote ultra-pur : Contrôle de précision pour les applications critiques

Régulateurs de pression d'azote ultra-pur : Contrôle de précision pour les applications critiques

Dans le secteur des gaz industriels et de la fabrication de haute technologie, la pureté des gaz de procédé est primordiale. Les régulateurs de pression d'azote ultra-pur (UHP) sont des composants essentiels des systèmes où même des traces de contaminants peuvent compromettre la qualité, la sécurité ou les performances des produits. Ces dispositifs spécialisés sont conçus pour fournir de l'azote gazeux à des pressions contrôlées tout en préservant son état ultra-pur, dépassant généralement les 99.999 %. Face à l'exigence croissante de précision des industries telles que les semi-conducteurs, la pharmacie et l'aérospatiale, la demande en régulateurs de pression d'azote UHP fiables ne cesse de croître.

L'azote, gaz inerte, est largement utilisé pour le confinement, la purge et comme gaz vecteur en raison de sa faible réactivité. Cependant, en environnements UHP, le régulateur doit empêcher toute introduction d'impuretés provenant des matériaux, des fuites ou des mécanismes opérationnels. Cet article examine les aspects techniques des régulateurs de pression d'azote UHP, en explorant leur conception, leur fonctionnement, leurs applications et les meilleures pratiques de mise en œuvre. La compréhension de ces régulateurs permet aux ingénieurs et techniciens d'optimiser les systèmes pour une efficacité et une fiabilité accrues.

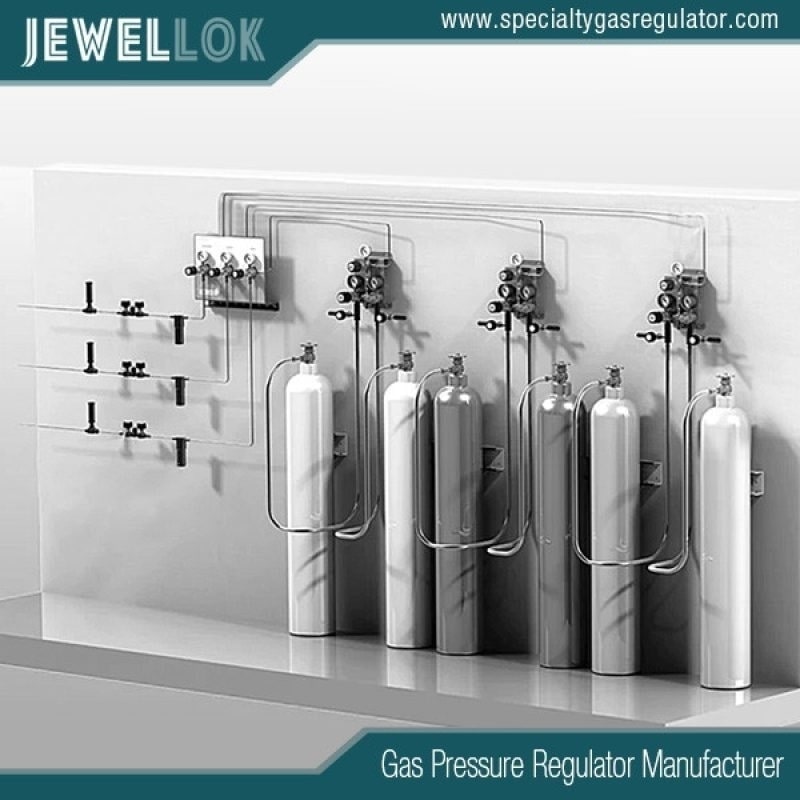

régulateurs de pression d'azote ultra-pur
Comprendre les systèmes à ultra-haute pureté

L'expression « ultra haute pureté » désigne les systèmes de gaz où les contaminants sont réduits à des niveaux de l'ordre du ppb (parties par milliard) voire du ppt (parties par billion). Dans les applications à l'azote, les normes UHP garantissent l'élimination quasi totale de l'oxygène, de l'humidité, des hydrocarbures et des particules. Les régulateurs de pression de ces systèmes jouent un double rôle : ils réduisent les pressions d'entrée élevées provenant des bouteilles de stockage ou des approvisionnements en vrac aux pressions de sortie utilisables et préservent la pureté tout au long du processus.

Les régulateurs de pression traditionnels peuvent convenir aux applications industrielles courantes, mais les modèles UHP se distinguent par leurs matériaux de construction et leurs technologies d'étanchéité. Par exemple, les corps en acier inoxydable à surface électropolie réduisent le dégazage et la libération de particules. Les joints élastomères sont souvent remplacés par des joints métal-métal ou des joints polymères de pointe afin d'éviter la pénétration de contaminants. Le niveau de pureté est crucial car, dans la fabrication de semi-conducteurs, une seule impureté peut compromettre la production d'un lot entier de plaquettes, entraînant des pertes financières considérables.

L'évolution des régulateurs UHP est due aux progrès réalisés dans le domaine des matériaux et des techniques de fabrication. Si les premiers régulateurs reposaient sur des membranes classiques, les modèles UHP modernes intègrent des mécanismes à membrane liée ou à piston pour une sensibilité et une stabilité accrues. Ces améliorations permettent un contrôle précis de la pression sur une large plage, généralement du vide à plusieurs milliers de psi, tout en maintenant des débits adaptés aux procédés à haut volume.



Conception et construction de régulateurs de pression d'azote UHP

La conception des régulateurs de pression d'azote UHP privilégie la maîtrise de la contamination et la durabilité. Leurs principaux composants comprennent le corps, le chapeau, le diaphragme ou le piston, les ressorts, les sièges et les orifices. Le corps est généralement usiné en acier inoxydable 316L, reconnu pour sa résistance à la corrosion et sa faible teneur en carbone, ce qui empêche la précipitation de carbures lors du soudage.

L'électropolissage est un procédé de finition standard qui lisse les surfaces internes jusqu'à une rugosité moyenne (Ra) inférieure à 10 micro-pouces. Ceci minimise les sites d'adhérence des particules et facilite le nettoyage. Pour une pureté encore plus élevée, certains régulateurs sont fabriqués en acier inoxydable refondu sous vide (VAR), ce qui réduit les inclusions et améliore l'homogénéité du matériau.

L'élément de détection est essentiel à la régulation de la pression. Les régulateurs à membrane utilisent une membrane fine et flexible pour isoler le gaz de procédé du mécanisme à ressort, évitant ainsi toute contamination. Dans les modèles UHP, les membranes sont souvent fabriquées en Hastelloy ou autres alliages de nickel pour une résistance chimique supérieure. Les régulateurs à piston, quant à eux, utilisent un piston coulissant pour une détection directe de la pression, offrant des capacités de pression plus élevées mais nécessitant un usinage de précision pour éviter les fuites.

Les joints et les joints toriques des régulateurs UHP doivent être compatibles avec l'azote et exempts de composés volatils. Des matériaux comme le PTFE, le Kalrez ou les joints métalliques sont préférables au caoutchouc traditionnel pour éviter le dégazage. Les orifices d'entrée et de sortie sont généralement équipés de raccords VCJ (à couplage par aspiration) ou de raccords à joint frontal, assurant une étanchéité parfaite et l'absence de zones mortes où les gaz pourraient stagner et contaminer l'environnement.

Des dispositifs de sécurité sont intégrés, tels que des soupapes de décharge de pression pour prévenir les surpressions et des disques de rupture pour protéger contre les défaillances catastrophiques. Certains modèles avancés comprennent des filtres intégrés à seuil de filtration submicronique pour capturer les particules en amont, améliorant ainsi la pureté.



Principes de travail

Les régulateurs de pression d'azote UHP fonctionnent selon le principe de l'équilibre des forces. Dans un régulateur à un étage, l'azote haute pression pénètre par l'orifice d'entrée et agit sur l'élément sensible (diaphragme ou piston). La force opposée exercée par un ressort réglable détermine la pression de sortie. Lorsque la pression de sortie chute en raison d'une demande en aval, l'élément sensible se déplace pour ouvrir le clapet, laissant passer davantage de gaz jusqu'à ce que l'équilibre soit rétabli.

Pour les applications exigeant une stabilité extrême, on utilise des régulateurs à deux étages. Le premier étage réduit la pression d'entrée à un niveau intermédiaire, et le second l'ajuste avec précision à la pression de sortie souhaitée. Cette conception minimise les effets de la pression d'alimentation (EPA), où les fluctuations de la pression d'entrée pourraient affecter la stabilité de la sortie. Dans les systèmes UHP, les EPA sont particulièrement critiques, car même de faibles variations peuvent introduire des impuretés par le biais de microfuites ou de contraintes mécaniques.

Les caractéristiques d'écoulement constituent un autre aspect essentiel. Les régulateurs sont classés selon leur coefficient de débit (Cv), qui indique le volume de gaz qu'ils peuvent gérer pour une chute de pression donnée. Pour l'azote, les valeurs de Cv varient de 0.02 pour les applications de précision à faible débit à plus de 1.0 pour les conduites à haut débit. La chute de pression, ou diminution de la pression de sortie lorsque le débit augmente, est minimisée dans les modèles UHP grâce à des géométries de vannes optimisées et des mécanismes de détection à gain élevé.

La compensation de température est souvent intégrée, car la densité de l'azote varie avec la température, ce qui influe sur les mesures de pression. Certains régulateurs utilisent des éléments bimétalliques ou des commandes électroniques pour garantir la précision sur une plage de températures de fonctionnement allant de -40 °C à 150 °C.



Fonctions et caractéristiques clés

Lors du choix des régulateurs de pression d'azote U HP , plusieurs paramètres doivent être pris en compte :

– Plage de pression : Pressions d'entrée jusqu'à 6000 psi, sortie de 0 à 500 psi, avec une précision supérieure à ±1 %.

– Certification de pureté : Les régulateurs doivent être conformes aux normes telles que SEMI F1 ou ASTM G93, garantissant des taux de fuite d'hélium inférieurs à 1×10^-9 scc/sec.

– Compatibilité des matériaux : Toutes les pièces en contact avec le fluide doivent être inertes à l’azote et aux éventuels gaz traces.

– Propreté : Assemblé dans des salles blanches de classe ISO 5, avec un nombre de particules inférieur à 100 par pied cube.

– Options : ports de manomètre pour la surveillance, montage sur panneau pour l’intégration ou versions à dôme pour le contrôle de pression à distance.

Parmi les fonctionnalités avancées, on trouve des transducteurs de pression électroniques pour la surveillance en temps réel et l'intégration aux systèmes SCADA. Certains modèles sont dotés d'un système d'évacuation automatique de la surpression, permettant de rejeter la pression excessive sans polluer l'environnement.



Applications dans diverses industries

Les régulateurs de pression d'azote UHP sont largement utilisés dans de nombreux secteurs :

Dans la fabrication des semi-conducteurs, ils fournissent l'azote nécessaire aux outils de photolithographie, dont la pureté permet d'éviter les défauts dans les motifs des microprocesseurs. Les régulateurs maintiennent des pressions stables dans les collecteurs de distribution de gaz, assurant ainsi un débit constant vers les chambres de dépôt.

L'industrie pharmaceutique y recourt pour l'inertage lors de la synthèse et du conditionnement des médicaments. Les enveloppes d'azote empêchent l'oxydation des composés sensibles, et les régulateurs UHP garantissent l'absence de contaminants dans les environnements stériles.

Dans les secteurs de l'aérospatiale et de la défense, ces régulateurs contrôlent l'azote dans les systèmes de carburant et les chambres d'essais environnementaux. Les simulations en haute altitude exigent un contrôle précis de la pression afin de reproduire les conditions du vide sans introduire d'humidité.

Les instruments d'analyse, tels que la chromatographie en phase gazeuse et la spectrométrie de masse, utilisent l'azote UHP comme gaz vecteur. Les régulateurs assurent une distribution de pression à faible bruit, améliorant ainsi le rapport signal/bruit lors des détections.

Parmi les applications émergentes, citons la **fabrication additive**, où l'inertage à l'azote empêche l'oxydation de la poudre métallique pendant l'impression 3D, et l'**alimentation et les boissons** pour l'emballage sous atmosphère modifiée afin de prolonger la durée de conservation.



Conseils de sélection et d’entretien

Le choix du régulateur de pression d'azote UHP adapté nécessite d'évaluer les exigences du système : débit, perte de charge, exigences de pureté et conditions environnementales. Consultez les courbes de débit et les tableaux de compatibilité des fabricants pour choisir le régulateur approprié à l'application.

L'entretien est essentiel à la longévité et aux performances de l'appareil. Il est recommandé de procéder régulièrement à des contrôles d'étanchéité par spectrométrie de masse à l'hélium. Le nettoyage doit être effectué par purge à l'azote sec, en évitant l'utilisation de solvants susceptibles de laisser des résidus. Les membranes et les sièges doivent être remplacés périodiquement, conformément aux préconisations du fabricant.

Le dépannage de problèmes courants comme la montée en pression lente ou les vibrations révèle souvent une installation incorrecte ou la présence de contaminants. Assurez-vous que les régulateurs sont montés verticalement pour éviter l'accumulation de particules et utilisez des filtres en amont pour une protection optimale.




régulateurs de pression d'azote ultra-pur
Conclusion

Les régulateurs de pression d'azote ultra-pur représentent le summum de la technologie de contrôle des gaz, permettant des avancées majeures dans les industries à haut risque. Leur conception sophistiquée et leur fabrication rigoureuse garantissent la pureté de l'azote, assurant ainsi le bon fonctionnement des procédés exigeant une précision extrême. Au fil des évolutions technologiques, ces régulateurs continueront de s'adapter, intégrant des capteurs intelligents et la connectivité IoT pour une maintenance prédictive. Pour les ingénieurs concevant des systèmes UHP, investir dans des régulateurs de qualité n'est pas un choix, mais une nécessité pour une excellence opérationnelle.
