Vanne de réduction de pression CO2 ultra-pure de qualité laboratoire pour instruments analytiques et traitement des semi-conducteurs

Vanne de réduction de pression CO2 ultra-pure de qualité laboratoire pour instruments analytiques et traitement des semi-conducteurs

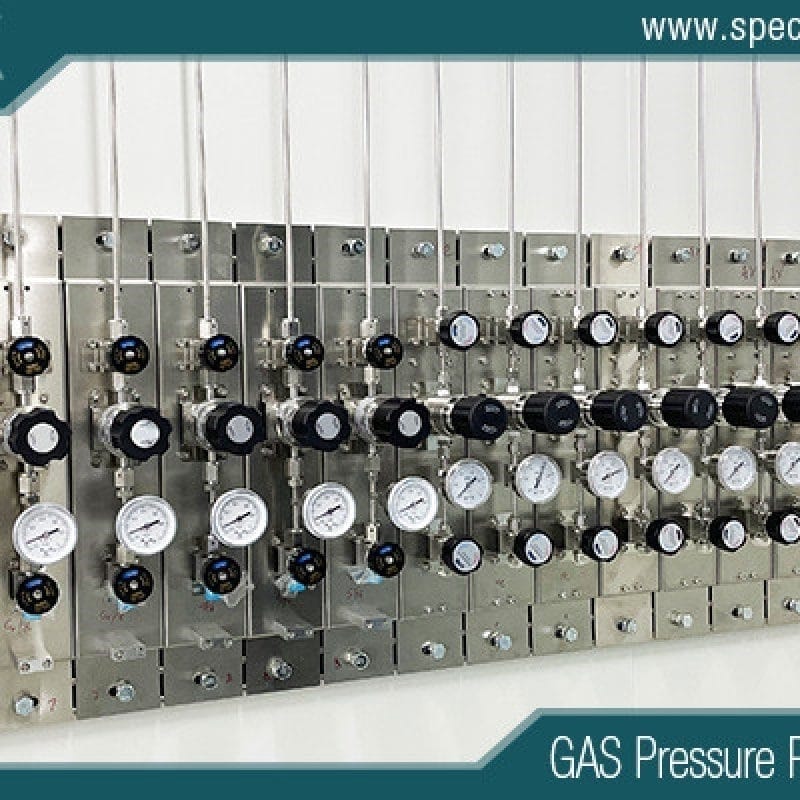

Dans les domaines de la chimie analytique avancée et de la fabrication de semi-conducteurs, la marge d'erreur se mesure en parties par milliard (ppb), voire en parties par billion (ppt). L'intégrité de l'ensemble du processus repose sur la pureté et la constance des gaz utilisés. Le dioxyde de carbone (CO₂), parfois perçu comme un simple gaz, joue plusieurs rôles essentiels : gaz vecteur en chromatographie, fluide supercritique en extraction et purification, réactif en dépôt chimique en phase vapeur (CVD) et agent cryogénique. Cependant, introduire directement une bouteille de CO₂ haute pression dans un chromatographe en phase gazeuse couplé à un spectromètre de masse (GC-MS) ou dans un réacteur d'épitaxie de semi-conducteurs, un appareil coûtant plusieurs millions de dollars, est une source potentielle de défaillance catastrophique et de données erronées.

C’est ici que la vanne de réduction de pression de CO₂ ultra-pur (UHP) de qualité laboratoire passe du statut de simple composant à celui d’interface système critique. Véritable garante de la précision, de la stabilité et de l’absence de contamination du CO₂ depuis sa source haute pression jusqu’à l’instrument de mesure en aval, elle assure un acheminement optimal. Cet article explore la conception, les matériaux, les principes de fonctionnement et les critères de sélection de ces vannes spécialisées, en soulignant leur rôle indispensable pour garantir la fiabilité des données et le rendement du processus.




La demande : pourquoi les organismes de réglementation standard sont insuffisants
Les régulateurs industriels standard sont conçus pour offrir robustesse et rentabilité dans les applications où une légère contamination ou fluctuation de pression est acceptable. Ils sont totalement inadaptés aux applications UHP pour plusieurs raisons :

Contamination interne : Ces appareils utilisent souvent des joints élastomères (comme le Buna-N ou le Viton) susceptibles de dégager des hydrocarbures ou de libérer des particules. Leurs surfaces internes peuvent présenter une passivation moins poussée.

Stabilité de la pression : Leurs ressorts et leurs diaphragmes peuvent ne pas assurer l’étanchéité parfaite ou la chute minimale (variation de la pression de sortie en fonction du débit) requises par les instruments dotés de régulateurs de débit très sensibles.

Nettoyabilité : Leur conception peut inclure des zones mortes, des passages internes sinueux et des composants non amovibles qui retiennent l'humidité et les particules, rendant un nettoyage adéquat impossible.

Matériaux : Les corps en laiton ou en acier inoxydable standard peuvent introduire des ions métalliques (par exemple, zinc, cuivre, fer) dans le flux de gaz.

En revanche, un régulateur UHP de qualité laboratoire pour le CO2 est conçu dès le départ pour atténuer toutes les sources possibles de contamination et d'instabilité.

Conception et construction : Anatomie d'un instrument de précision
Une vanne de réduction de pression UHP CO2 est un exemple d'ingénierie méticuleuse. Chaque caractéristique est pensée dans un but précis.

1. Matériaux de construction : Le fondement de la pureté

Corps et composants internes : L’acier inoxydable 316L, notamment sous sa forme électropolie (EP) ou fondue sous vide (par exemple, 316L VAR), est la référence. L’électropolissage élimine les imperfections de surface à l’échelle microscopique, créant une couche d’oxyde lisse et passive qui minimise l’adsorption et le piégeage de particules. Parmi les autres matériaux haut de gamme, on trouve le Monel (pour une résistance supérieure à la corrosion) et des alliages spéciaux comme l’Hastelloy.

Technologie d'étanchéité : L'élimination des élastomères est primordiale. L'étanchéité par membrane métallique est la marque de fabrique d'un véritable régulateur UHP. Une membrane fine et flexible en acier inoxydable assure à la fois la détection de pression et le joint dynamique principal, isolant complètement le flux de gaz de la chambre du ressort et de l'atmosphère. Pour les joints statiques, on utilise des joints métalliques de type Conflat® (par exemple, en cuivre ou argentés) ou des joints souples comme les perfluoroélastomères (FFKM/Kalrez®) à très faible dégazage.

État de surface : Les surfaces internes sont généralement spécifiées avec une rugosité moyenne (Ra) de 10 micro-pouces ou moins. Un état de surface plus lisse réduit la surface, empêchant ainsi le piégeage de l’humidité et des particules.

2. Caractéristiques fonctionnelles critiques

Conception du diaphragme : Un diaphragme sensible de grande surface offre une excellente réactivité et un contrôle précis, minimisant ainsi l’affaissement. Il doit être compatible avec le CO2 et ses éventuels changements de phase (notamment pour les applications de prélèvement de liquide).

Orifices de purge et d'évent : indispensables à une installation et un entretien corrects. Un orifice de purge à l'entrée permet de purger le corps du régulateur avant de le raccorder à l'instrument, en évacuant l'air. Un orifice d'évent côté basse pression sert à la dépressurisation en toute sécurité.

Intégration des filtres : Certains modèles haut de gamme intègrent des filtres en métal fritté (par exemple, 0.5 micron) à l’entrée ou à la sortie pour constituer une barrière finale contre les particules.

Manomètres : Les manomètres doivent être d’une qualité équivalente, avec des tubes de Bourdon en acier inoxydable et des composants internes propres et secs. Les transducteurs de pression numériques sont de plus en plus appréciés pour leur précision, leur stabilité et l’absence de pièces mécaniques susceptibles de tomber en panne.

Plage de pression de distribution : Pour les instruments analytiques, une plage de distribution typique est de 0 à 100 psig ou de 0 à 200 psig, avec un degré élevé de précision et de stabilité du point de consigne.

Considérations particulières concernant le dioxyde de carbone (CO2)
Le CO2 présente des défis uniques auxquels un organisme de réglementation spécialisé doit répondre :

Changement de phase et effet Joule-Thomson : Lorsque le CO2 haute pression se détend rapidement (comme c’est le cas au niveau du siège d’un détendeur), il se refroidit considérablement (effet Joule-Thomson). Si le gaz contient de l’humidité, cela peut entraîner la formation de glace, susceptible d’obstruer l’orifice et de provoquer des surpressions, voire des pannes. Les détendeurs UHP pour CO2 sont conçus en tenant compte de ce phénomène, souvent avec des conceptions minimisant le refroidissement adiabatique.

Prélèvement de liquide : De nombreuses bouteilles de CO2 de laboratoire contiennent du CO2 liquide. Si le détendeur est monté verticalement, l’entrée vers le bas, du CO2 liquide peut y pénétrer. Un véritable détendeur de gaz UHP est conçu uniquement pour le prélèvement de gaz en phase vapeur . Pour les applications nécessitant un prélèvement de liquide (par exemple, pour les systèmes à fluides supercritiques), une bouteille spéciale à tube plongeur et un détendeur conçu pour gérer un écoulement diphasique sont nécessaires.

Compatibilité : Tous les matériaux en contact avec le fluide doivent être compatibles avec le CO2 potentiellement humide afin de prévenir la corrosion, qui est une source majeure de contamination métallique.

Applications en instrumentation analytique
1. Chromatographie en phase gazeuse (GC) et GC-spectrométrie de masse (GC-MS) : le CO₂ est utilisé comme gaz d’appoint, gaz vecteur dans certaines applications ou dans les détecteurs à décharge pulsée. Tout dégazage d’hydrocarbures provenant d’un régulateur peut entraîner une dérive de la ligne de base, des pics fantômes et une augmentation du bruit de fond, compromettant la séparation chromatographique et la sensibilité du détecteur. Le régulateur doit fournir une pression parfaitement stable au module de contrôle électronique de pression (EPC) du GC.

2. Chromatographie en phase supercritique (SFC) et extraction en phase supercritique (SFE) : Le CO₂ est ici la phase mobile principale, pompée sous forme liquide/supercritique. La pureté et la constance de la source de CO₂ influent directement sur la reproductibilité de la méthode. Le régulateur de la source doit fournir une vapeur propre et sèche à la pompe haute pression du système, sans introduire de contaminants susceptibles d’obstruer les clapets anti-retour ou d’endommager les joints de la pompe.

3. Spectrométrie de masse à plasma à couplage inductif (ICP-MS) : Bien qu’il ne s’agisse pas d’un gaz échantillon, le CO₂ UHP peut être utilisé dans les interfaces de refroidissement ou comme gaz de cellule de réaction. L’extrême sensibilité de l’ICP-MS (de l’ordre du ppt) implique que toute contamination métallique provenant du régulateur sera détectée, ce qui peut entraîner des faux positifs et une quantification inexacte.

Applications dans le traitement des semi-conducteurs
L'industrie des semi-conducteurs fonctionne selon un modèle de pureté encore plus élevé, souvent désigné sous le terme de « gaz de qualité électronique » ou de gaz conformes à la norme SEMI.

1. Dépôt chimique en phase vapeur (CVD) et dépôt de couches atomiques (ALD) : le CO₂ peut être utilisé comme oxydant doux ou comme gaz réactif dans les procédés de dépôt de couches minces telles que le carbure de silicium (SiC) ou les diélectriques à constante diélectrique élevée (high-k). Une contamination par des particules ou des hydrocarbures provenant d’un régulateur peut créer des défauts dans la structure cristalline, entraînant une défaillance du dispositif (par exemple, une rupture de l’oxyde de grille). Les impuretés métalliques peuvent altérer les propriétés électriques de la couche.

2. Nettoyage et gravure des plaquettes : Lors des étapes de nettoyage avancées, des mélanges à base de CO2 (parfois sous forme de neige ou en phase supercritique) sont utilisés pour éliminer les particules et les résidus de photorésine sans endommager les structures nanométriques. Toute contamination à ce stade peut laisser des résidus ou induire des états de surface susceptibles de dégrader les performances du dispositif.

3. Purge et inertage de la chambre : Le CO2 UHP est parfois utilisé pour purger les chambres sensibles. Toute trace d’humidité ou d’oxygène provenant d’une source impure ou d’un régulateur défectueux compromet l’efficacité de la purge.

Meilleures pratiques de sélection, d'installation et de maintenance
Critères de sélection :

Indice de pureté : Spécifiez un détendeur adapté au niveau de pureté de votre gaz (par exemple, 99.9999 % ou « grade 6.0 »). Le détendeur doit être au moins aussi pur que le gaz.

Matériaux : Pièces en contact avec le fluide confirmées en acier inoxydable 316L EP et construction du diaphragme en métal.

Pressions nominales : Assurez-vous que la pression nominale d'entrée (par exemple, 3000 psig pour une bouteille de CO2) et la plage de sortie requise conviennent.

Raccordement : Spécifiez les connexions d'entrée et de sortie correctes (par exemple, entrée CGA-320, sortie ¼” VCJ® ou Swagelok®) pour correspondre à votre bouteille de gaz et à votre système.

Certification du fournisseur : Les fournisseurs réputés fournissent des certifications de propreté (par exemple, <10 particules >0.5 micron par pied cube, humidité <1 ppm) et des rapports de test d’étanchéité à l’hélium.

Installation et mise en service :

Contrôle d'étanchéité : Effectuez toujours un contrôle d'étanchéité approfondi sur toutes les connexions (entrée, sortie, évent) à l'aide d'une solution de détection de fuites compatible.

Purge correcte : Utilisez l’orifice de purge pour évacuer l’air du corps du régulateur avant d’ouvrir la sortie vers l’instrument. Répétez plusieurs fois le cycle « pressurisation-dépressurisation ».

Mise sous pression lente : ouvrez toujours lentement la vanne du cylindre et ajustez progressivement la pression de refoulement afin d’éviter de « claquer » sur le diaphragme et les composants internes.

Entretien:

Remplacement régulier : même les meilleurs régulateurs peuvent s’user ou se contaminer avec le temps. Établissez un programme d’entretien préventif basé sur les heures d’utilisation ou annuel.

Stockage approprié : Si l’appareil est mis hors service, bouchez tous les ports et stockez-le dans un endroit propre et sec.

Service expert : Ces appareils sont de précision. Toute réparation ou remise en état doit être effectuée par le fabricant ou un technicien certifié, dans le respect des procédures en salle blanche et avec l’outillage approprié.


Conclusion
Dans les environnements critiques des laboratoires d'analyse et des usines de semi-conducteurs, le détendeur de CO2 ultra-pur est bien plus qu'un simple accessoire mécanique. Véritable pilier de la précision, il garantit l'intégrité du gaz. Sa conception avancée – matériaux ultra-purs, joints à membrane métallique hermétiques et usinage de précision – assure que le CO2 délivré à un instrument sensible ou à une chambre de traitement soit aussi pur et stable qu'à sa sortie de la bouteille haute pression.

Investir dans un régulateur de qualité laboratoire, d'une pureté exceptionnelle, n'est pas une dépense à négliger. C'est une condition essentielle pour obtenir des données analytiques fiables, des résultats scientifiques reproductibles et des rendements élevés dans la fabrication de semi-conducteurs. Face à la demande croissante de sensibilité et de miniaturisation, la technologie de ces composants essentiels, souvent méconnus, des systèmes de distribution de gaz restera à la pointe du progrès, ouvrant la voie à la prochaine génération de découvertes et d'innovations.
