Comprendre les vannes à membrane UHP à faible débit et basse pression : un aperçu technique

Comprendre les vannes à membrane UHP à faible débit et basse pression : un aperçu technique

Dans le domaine des systèmes de contrôle des fluides, la précision et la pureté sont primordiales, notamment dans les industries où la moindre contamination peut entraîner des défaillances catastrophiques ou compromettre la qualité des produits. La vanne à membrane UHP basse pression et faible débit se distingue comme un composant essentiel conçu pour répondre à ces exigences rigoureuses. L'appellation UHP (ultra-haute pureté) désigne les systèmes qui manipulent des gaz ou des fluides avec des impuretés minimales, souvent de l'ordre du ppb (parties par milliard). Conçues pour les faibles débits et les environnements basse pression, ces vannes sont parfaitement adaptées aux applications dans la fabrication de semi-conducteurs, la production pharmaceutique et les biotechnologies.

La vanne à membrane UHP basse pression et faible débit fonctionne grâce à une membrane flexible qui isole le fluide de process du mécanisme d'actionnement. Cette conception garantit la pureté du circuit de fluide, en l'absence de joints dynamiques ou de garnitures susceptibles d'introduire des particules ou de provoquer des fuites. Ces vannes supportent généralement des pressions jusqu'à 10 bars (150 psi) et des coefficients de débit (Cv) aussi faibles que 0.05, permettant un contrôle précis des procédés sensibles. Leur format compact et leur grande fiabilité les rendent indispensables dans les salles blanches où l'espace est limité et la disponibilité critique.

Cet article explore les aspects techniques des vannes à membrane UHP à faible débit et basse pression, en abordant leur conception, leurs matériaux, leurs principes de fonctionnement, leurs applications, leurs avantages, les considérations de maintenance et les tendances futures. La compréhension de ces vannes permettra aux ingénieurs et techniciens de mieux les sélectionner et de les intégrer dans les systèmes de haute pureté.

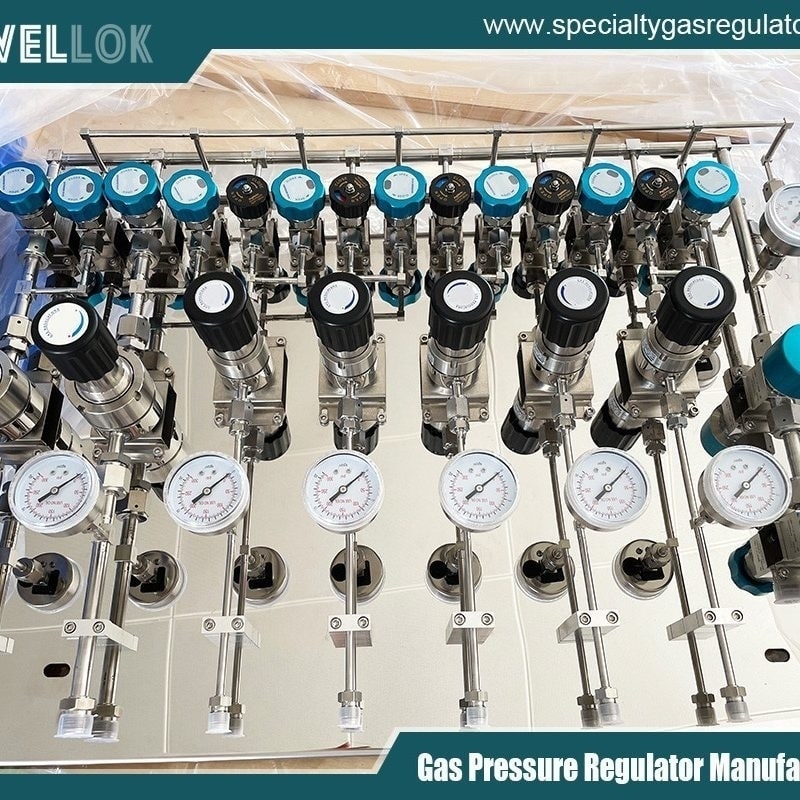

vanne à membrane basse pression et faible débit UHP
Conception et construction

La conception de base d'une vanne à membrane UHP à faible débit et basse pression repose sur sa membrane, qui assure à la fois l'étanchéité et l'interface de l'actionneur. Contrairement aux vannes à globe ou à bille classiques, la vanne à membrane utilise un corps en forme de déversoir ou de selle pour réguler le débit. Sur les modèles basse pression, la membrane est souvent fabriquée en matériaux élastomères ou en composites multicouches afin de résister à des flexions répétées sans défaillance.

Une vanne à membrane UHP basse pression et faible débit typique est dotée d'un corps usiné dans un seul bloc d'acier inoxydable, minimisant ainsi les risques de fuite. Les surfaces internes sont électropolies pour obtenir une rugosité (Ra) inférieure à 10 micro-pouces, ce qui réduit l'adhérence des particules et facilite le nettoyage. La vanne peut être actionnée manuellement, par une manivelle, ou pneumatiquement, à l'aide d'air comprimé pour une commande à distance.

Dans les configurations à faible débit, la taille de l'orifice est volontairement réduite (souvent de 3,2 mm à 6,4 mm) afin de garantir un dosage précis des fluides. La faible pression nominale permet un fonctionnement sous vide, certains modèles supportant des pressions différentielles aussi basses que 0,07 bar. L'absence de ressort est courante dans les applications UHP afin d'éliminer les risques de contamination par fatigue ou corrosion du métal.

Les composants clés comprennent :

– Corps : Fabriqué en acier inoxydable 316L ou ses variantes pour une résistance à la corrosion.

– Diaphragme : Souvent un mélange exclusif de PTFE (polytétrafluoroéthylène) et d'élastomères pour l'inertie chimique et la flexibilité.

– Capot : Il abrite l'actionneur et est étanche pour empêcher toute contamination extérieure.

– Raccordements d’extrémité : Les raccords à joint frontal, tels que les soudures bout à bout de tubes ou les raccords VCJ, assurent des connexions étanches dans les systèmes UHP.

Ces éléments sont assemblés dans des conditions de salle blanche afin de maintenir des normes de pureté, avec des tests de fuite d'hélium effectués pour vérifier l'intégrité jusqu'à 1×10^-9 atm-cc/sec.



Sélection des matériaux

Le choix des matériaux est crucial pour les vannes à membrane UHP à faible débit et basse pression afin de garantir leur compatibilité avec les produits chimiques agressifs et de préserver leur pureté. Le matériau principal est l'acier inoxydable 316L, qui offre une excellente résistance à la corrosion par les halogènes, les acides et les bases couramment utilisés dans les procédés de gravure des semi-conducteurs.

Pour une pureté accrue, les fabricants utilisent de l'acier inoxydable 316L VIM-VAR (fusion par induction sous vide puis refusion à l'arc sous vide). Ce procédé réduit les inclusions et les impuretés, ce qui permet d'obtenir un matériau présentant une finition de surface et des propriétés mécaniques supérieures. Les diaphragmes sont généralement multicouches : une couche interne en PTFE vierge assure le contact avec le fluide, tandis qu'une couche externe en EPDM ou en Viton assure le support structurel.

Sur certains modèles haut de gamme, la membrane est entièrement sans métal, grâce à une construction soudée qui évite tout dégazage. Les joints et les joints toriques, lorsqu'ils sont présents, sont fabriqués à partir d'élastomères de haute pureté comme le Kalrez ou le Chemraz, qui résistent au gonflement et à la dégradation en environnements difficiles.

Le choix des matériaux influe directement sur les performances de la vanne, notamment sa durée de vie (souvent supérieure à un million de cycles) et la génération de particules. La faible teneur en soufre de l'acier minimise la corrosion par piqûres, tandis que les traitements d'électropolissage et de passivation renforcent la couche d'oxyde passive pour une meilleure protection contre la corrosion.



Principes d'opération

Le fonctionnement d'une vanne à membrane UHP à faible débit et basse pression est simple et pourtant très efficace pour le contrôle de la pureté. Lorsque la vanne est fermée, la membrane est plaquée contre le déversoir par l'actionneur, créant ainsi une étanchéité hermétique. Pour l'ouvrir, l'actionneur se rétracte, permettant à la membrane de fléchir vers le haut et de laisser passer le fluide.

En conditions de basse pression, la vanne exploite l'élasticité intrinsèque de la membrane plutôt que la force d'un ressort, ce qui réduit l'usure et le détachement de particules. Le contrôle du débit est obtenu par modulation de la position de l'actionneur ; les versions pneumatiques offrent un contrôle proportionnel via des positionneurs.

L'étanchéité est un atout majeur de ces vannes. Les fuites internes sont empêchées par la membrane, tandis que les fuites externes sont minimisées grâce à des joints soudés ou métal-métal. La perte de charge à travers la vanne est faible grâce au circuit d'écoulement optimisé, ce qui la rend idéale pour les applications à faible débit où l'efficacité énergétique est primordiale.

Les aspects thermiques sont également importants ; ces vannes peuvent fonctionner de -40 °C à 150 °C, certains modèles étant même conçus pour les applications cryogéniques. Dans les systèmes UHP, l’espace mort de la vanne est minimisé afin de réduire les temps de purge et d’éviter la stagnation du fluide.



Applications

Les vannes à membrane UHP à faible débit et basse pression sont largement utilisées dans les industries exigeant la manipulation de fluides non contaminés. Dans la fabrication de semi-conducteurs, elles contrôlent l'acheminement de gaz spéciaux tels que le silane, l'ammoniac et le chlore pour le traitement des plaquettes. Leur faible débit garantit un dosage précis, essentiel à l'obtention de couches de dépôt uniformes.

Dans l'industrie pharmaceutique, ces vannes sont utilisées dans les équipements de bioprocédés pour la manipulation de fluides stériles et de solutions tampons. Leur résistance aux procédures de nettoyage en place (NEP) et de stérilisation en place (SEP) les rend idéales pour le maintien de conditions aseptiques.

Les applications en biotechnologie comprennent la distribution de milieux de culture cellulaire et les systèmes de chromatographie, où le fonctionnement à basse pression prévient les dommages causés par cisaillement aux biomolécules sensibles. Dans l'instrumentation analytique, comme les chromatographes en phase gazeuse, elles assurent une isolation fiable des échantillons.

D'autres secteurs incluent la fabrication de cellules photovoltaïques pour le contrôle des gaz lors du dépôt de couches minces et l'aérospatiale pour la manipulation de propergols de haute pureté. Leur polyvalence repose sur des configurations personnalisables, permettant leur intégration dans des systèmes modulaires.



Avantages par rapport aux autres types de vannes

Comparée aux vannes à pointeau ou aux vannes à soufflet, la vanne à membrane UHP basse pression et faible débit offre une pureté supérieure et une maintenance simplifiée. Les vannes à pointeau peuvent introduire des particules provenant de la garniture de tige, tandis que les soufflets peuvent s'user avec le temps.

La conception du diaphragme assure une fermeture fiable avec un couple minimal, réduisant ainsi la fatigue de l'opérateur sur les modèles manuels. Le faible volume interne minimise le gaspillage de fluide lors de la purge, un atout économique pour les systèmes à gaz onéreux.

La fiabilité est accrue par l'absence de pièces coulissantes ou rotatives dans le circuit du fluide, ce qui réduit les taux de défaillance. Côté coûts, si l'investissement initial peut être plus élevé, la longue durée de vie et la réduction des temps d'arrêt justifient la dépense.



Entretien et installation

Une installation correcte est essentielle pour optimiser les performances des vannes à membrane UHP à faible débit et basse pression. Elles doivent être montées de manière à faciliter l'accès pour l'actionnement et à éviter toute contrainte excessive sur les raccords. Le soudage orbital des extrémités des tubes garantit l'étanchéité des joints.

L'entretien comprend le remplacement périodique de la membrane, généralement tous les 500 000 à 1 000 000 de cycles, selon le fluide et les conditions d'utilisation. Il est recommandé de procéder à des inspections visuelles pour détecter d'éventuelles fissures ou décolorations, ainsi qu'à des tests d'étanchéité par spectrométrie de masse.

Les protocoles de nettoyage comprennent des rinçages à l'eau ultrapure et des purges à l'azote pour éliminer les résidus. Dans les modèles pneumatiques, la lubrification des actionneurs doit être évitée afin de prévenir la migration des contaminants.

Le dépannage des problèmes courants, comme le blocage des membranes, révèle souvent une surpression ou l'utilisation de fluides incompatibles. Le respect des spécifications du fabricant garantit la longévité de l'appareil.



Tendances

Face à la demande croissante des industries pour des niveaux de pureté toujours plus élevés, des innovations émergent dans le domaine des vannes à membrane UHP à faible débit et basse pression. Des vannes intelligentes, dotées de capteurs intégrés pour la surveillance en temps réel de la pression, du débit et la détection des fuites, sont en préparation, permettant ainsi une maintenance prédictive.

Les progrès en matière de matériaux, tels que les revêtements nanostructurés, promettent une production de particules encore plus faible. L'intégration aux systèmes de l'Industrie 4.0 permettra le diagnostic à distance et l'automatisation.

Le développement durable est également au cœur des préoccupations, avec des conceptions optimisant la consommation d'énergie lors des opérations à basse pression. La miniaturisation permettra de concevoir des outils de traitement toujours plus compacts.

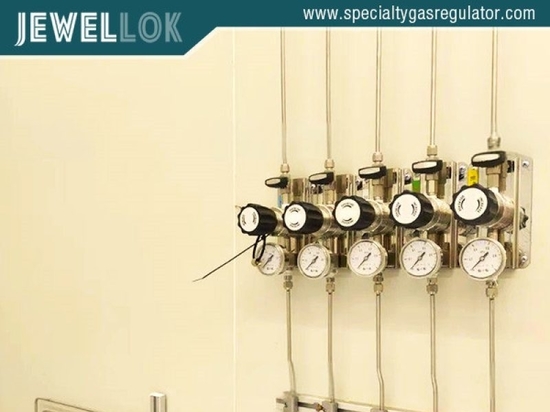

vanne à membrane basse pression et faible débit UHP
Conclusion

La vanne à membrane UHP à faible débit et basse pression représente un summum d'ingénierie dans le contrôle des fluides, alliant précision, pureté et fiabilité. Son rôle dans le développement de la fabrication et de la recherche de pointe est fondamental. Au gré des évolutions technologiques, ces vannes continueront de s'adapter, prenant en charge la prochaine génération d'applications de haute pureté.

Pour en savoir plus sur la vanne à membrane basse pression et faible débit UHP , vous pouvez consulter le site de Jewellok : https://www.specialtygasregulator.com/product/stainless-steel-low-pressure-seal-pneumatic-diaphragm-control-valve-for-for-hp-uhp-gases/.
