Les régulateurs de gaz spéciaux de précision pour instruments analytiques : des gardiens invisibles de l'intégrité des données

Les régulateurs de gaz spéciaux de précision pour instruments analytiques : des gardiens invisibles de l'intégrité des données

Dans le monde exigeant de la chimie analytique, où des mesures de l'ordre du ppb, voire du ppt, dictent des décisions cruciales, chaque composant de la chaîne d'instrumentation est scruté à la loupe pour sa contribution à l'exactitude, la précision et la fiabilité. Si les spectromètres de masse, les chromatographes et les détecteurs optiques sont souvent sous les feux des projecteurs, leurs performances reposent fondamentalement sur un dispositif discret mais absolument essentiel : le détendeur de gaz de précision . Bien plus qu'un simple détendeur, ce détendeur constitue la première et la plus cruciale interface entre la bouteille de gaz haute pression et l'instrument d'analyse sensible. Garants discrets de l'intégrité des données, il est chargé de fournir un gaz ultra-pur, chimiquement homogène et à pression stable — véritable élément vital pour des analyses précises.




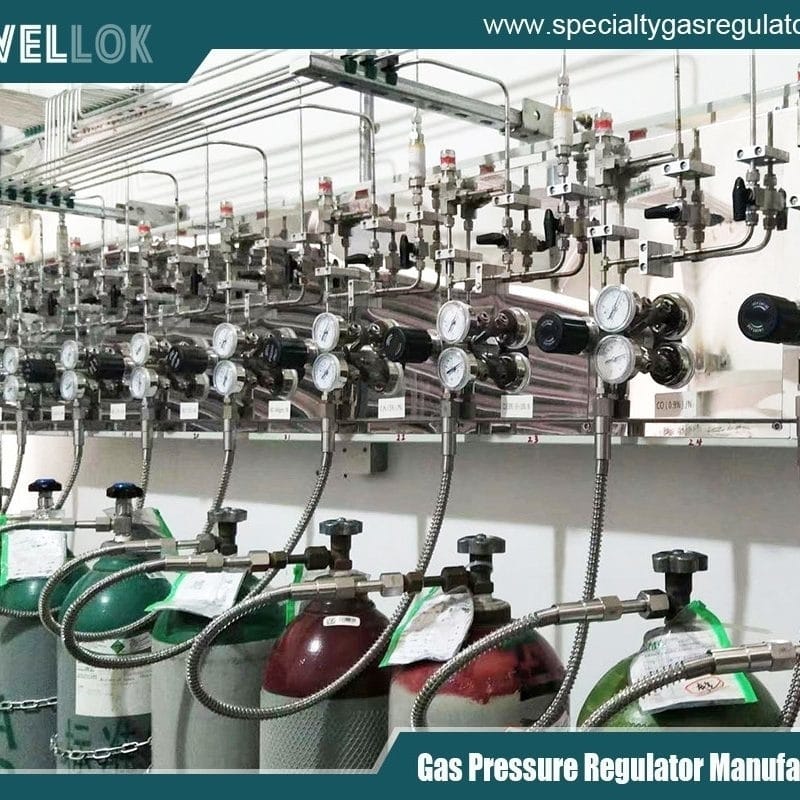

vannes à membrane et réducteurs de pression en acier inoxydable 316L ultra-pur (UHP)
Le rôle crucial : au-delà de la simple réduction de pression

Les techniques analytiques telles que la chromatographie en phase gazeuse (GC), la chromatographie en phase gazeuse couplée à la spectrométrie de masse (GC-MS), la spectrométrie d'émission optique à plasma inductif couplée à la spectrométrie de masse (ICP-OES/MS) et divers types de gaz détecteurs (par exemple, pour les détecteurs à ionisation de flamme, FID) nécessitent des gaz spéciaux d'une pureté rigoureuse. Ces gaz — notamment l'air zéro, l'hélium de haute pureté comme gaz vecteur, l'hydrogène comme gaz combustible, l'argon pour l'ICP et une gamme de mélanges gazeux d'étalonnage — doivent parvenir à l'instrument sans contamination ni altération.

Un régulateur industriel standard est mal adapté à cette tâche. Ses composants internes peuvent libérer des contaminants, ses joints en élastomère peuvent gonfler et introduire des hydrocarbures, et son contrôle de pression peut être trop imprécis, entraînant des fluctuations de débit qui se manifestent par une dérive de la ligne de base ou des variations du temps de rétention sur un chromatogramme. Un régulateur de gaz de précision est conçu spécifiquement pour prévenir ces défaillances. Sa mission principale est triple :

Contenir la pureté : Afin de préserver la composition du gaz à sa sortie du cylindre, sans introduire de contaminants supplémentaires.
Contrôle de pression de précision : Pour assurer une pression de sortie stable et répétable malgré les fluctuations de la pression dans le cylindre, garantissant ainsi des débits constants.
Sécurité et intégrité : Pour contenir en toute sécurité la haute pression et empêcher toute diffusion inverse des contaminants atmosphériques dans le flux gazeux.




Conception et ingénierie : une exploration approfondie de la précision

Les performances exceptionnelles de ces régulateurs de gaz de précision spécialisés proviennent de choix de conception méticuleux en matière de matériaux, de mécanique et de géométrie.

Matériaux de construction:
Acier inoxydable (316L ou 316L VIM/VAR) : La norme pour les pièces en contact avec le fluide. L'acier inoxydable 316L offre une excellente résistance à la corrosion. Pour les applications les plus exigeantes (par exemple, l'analyse des semi-conducteurs ou des impuretés à l'état de traces), on utilise des régulateurs en acier inoxydable 316L ayant subi un traitement de fusion par induction sous vide et de refusion à l'arc sous vide (VIM/VAR). Ce procédé réduit considérablement les inclusions et les porosités, créant une surface passive ultra-lisse qui minimise l'adsorption et la désorption d'humidité ou d'autres contaminants.
Diaphragmes :  Au cœur du mécanisme de régulation de pression se trouvent les membranes en élastomère (par exemple, Buna-N, Viton®), couramment utilisées dans les régulateurs d'usage général. Les régulateurs de précision, quant à eux, privilégient souvent les membranes en acier inoxydable. Ces dernières éliminent les risques de perméation, de dégazage des plastifiants et de réactions avec les gaz agressifs. Elles assurent une étanchéité parfaite, isolant totalement la chambre du ressort du flux de gaz.
Scellés: Lorsque des joints d'étanchéité sont nécessaires, on utilise des polymères de pointe comme le PTFE (Teflon®) ou le Kalrez® (perfluoroélastomère). Ces matériaux offrent une inertie chimique supérieure, un faible dégazage et une compatibilité avec une vaste gamme de gaz spéciaux, y compris des espèces corrosives et agressives comme HCl, H₂S ou les silanes.
Finition de surface: Les passages internes sont polis avec un degré de finition élevé (par exemple, 10Ra ou mieux) afin de réduire la surface sur laquelle les impuretés pourraient s'adsorber et être libérées ultérieurement, un phénomène connu sous le nom d'« effet mémoire ».
Volume interne et purgeabilité :
Les détendeurs de précision sont conçus avec un volume interne minimal (« volume mort ») afin de faciliter une purge rapide et efficace. Ceci est essentiel lors du changement de bouteilles pour éviter toute contamination croisée ou des temps d'équilibrage trop longs. Certains modèles intègrent des orifices de purge permettant un flux transversal ou un balayage de l'intérieur du détendeur, garantissant ainsi que le gaz le plus pur atteigne la sortie.
Mécanisme de contrôle de pression :
La stabilité de la pression de sortie est primordiale. Une régulation à deux étages est courante pour une stabilité optimale. Le premier étage gère la chute de pression importante et variable entre la pression du cylindre (par exemple, 2 000 psi) et une pression intermédiaire ; le second étage assure une pression de sortie stable et précise (par exemple, 50 psi). L’utilisation d’une membrane de grande taille et sensible, ainsi que de sièges de soupape usinés avec précision, permet de compenser la chute de pression et de maintenir la pression de consigne même lorsque la pression d’entrée diminue.
Conception spécifique au gaz :
Une approche uniforme est inacceptable. Les organismes de réglementation sont souvent spécialisés dans des familles de gaz spécifiques :
Gaz inertes (He, Ar, N₂): Utilisez des diaphragmes standard en acier inoxydable et en métal.
Gaz corrosifs (HCl, HBr, NH3)₃): Ils sont entièrement fabriqués en acier inoxydable ou en Monel, avec des joints compatibles, et peuvent utiliser un diaphragme qui isole la chambre du ressort du gaz.
Gaz pyrophoriques (silane, phosphine) : Utiliser des modèles spécialisés avec clapets anti-retour et pare-flammes intégrés pour empêcher l'inflammation en amont.
Gaz toxiques : Ils sont souvent fournis dans le cadre d'un système d'armoire à gaz dédié et entièrement autonome, avec des vannes de surdébit et des dispositifs d'arrêt de sécurité supplémentaires.




Critères clés de sélection de la candidature

Choisir le régulateur approprié est un processus systématique. Un mauvais choix peut entraîner des données erronées, endommager l'instrument ou présenter des risques pour la sécurité.

Type et pureté du gaz : Le matériau du régulateur doit être adapté à la corrosivité et à la réactivité du gaz. Le niveau de pureté requis (par exemple, 99.9999 % ou 99.999 %) détermine le degré de propreté (VIM/VAR ou acier inoxydable 316L standard).
Exigences relatives à la pression d'entrée et de sortie : Vérifiez que la pression d'entrée maximale (PEM) du régulateur dépasse la pression du cylindre et que sa plage de pression de sortie couvre les besoins de l'instrument. La précision de la pression de sortie est généralement de ±1 à 5 % de la pleine échelle pour les appareils de précision.
Capacité de débit (Cv) : Le régulateur doit être dimensionné pour fournir le débit requis sans chute de pression excessive ni blocage. Un sous-dimensionnement restreint le débit ; un surdimensionnement peut entraîner un mauvais contrôle à faible débit.
Intégrité des fuites : Recherchez les débits de fuite spécifiés, tant internes (du côté haute pression vers le côté basse pression) qu'externes, souvent exprimés en atm d'hélium cc/s. Pour les analyses de très haute précision, l'étanchéité externe est cruciale afin d'empêcher la contamination de l'échantillon ou du flux de gaz vecteur par l'oxygène, l'azote ou l'humidité atmosphériques.
Connexions: Assurez la compatibilité avec les robinets de cylindre (raccordements CGA, DIN, BS) et les raccords d'entrée d'instrument (par exemple, 1/4″ ou 1/8″ VCJ®, Swagelok®).
Des dispositifs de sécurité: Selon le type de gaz, des dispositifs tels que des soupapes de décharge de pression intégrées (PRD), des clapets anti-retour et des évents filtrés deviennent essentiels.




Applications dans différents domaines analytiques

GC et GC-MS : Un approvisionnement stable et propre en hélium comme gaz vecteur est indispensable. Les contaminants ou les fluctuations de pression entraînent un bruit de fond, des variations des temps de rétention et l'apparition de pics fantômes, compromettant ainsi les analyses qualitatives et quantitatives. L'utilisation de régulateurs dédiés et de haute pureté pour les gaz vecteur, combustible (H₂) et comburant (air zéro) est obligatoire.
ICP-OES/MS : Cette technique est très gourmande en argon (jusqu'à 15-20 L/min). Le régulateur doit supporter ce débit élevé tout en maintenant la stabilité du plasma, car celle-ci influe directement sur la sensibilité et la précision. Toute contamination par des hydrocarbures peut engendrer des interférences polyatomiques à base de carbone.
Pharmaceutique et sciences de la vie : Dans des procédés comme la chromatographie en phase gazeuse en espace de tête ou la surveillance des réactions, les mélanges précis de gaz ou l'utilisation de gaz réactifs comme l'hydrogène nécessitent une régulation dédiée et exempte de contaminants pour garantir la cohérence des lots et la sécurité des produits.
Surveillance de l'environnement: Les systèmes de surveillance continue des émissions (CEM) et les analyseurs de la qualité de l'air ambiant utilisent des mélanges gazeux d'étalonnage contenant des traces de SO₂, de NOx ou de COV. Le régulateur doit fournir ces mélanges sans adsorber les analytes d'intérêt, ce qui entraînerait un étalonnage et des résultats inexacts.
Fabrication de semi-conducteurs : L'environnement le plus exigeant. Des procédés comme le dépôt chimique en phase vapeur (CVD) utilisent des gaz d'une pureté ultra-élevée (UHP) et souvent dangereux (par exemple, l'arsine). Les régulateurs sont alors intégrés à des systèmes de gaz intégrés (IGS) à très haute intégrité, à volume interne ultra-faible et dotés d'une filtration des particules submicroniques.




Installation, maintenance et meilleures pratiques

Même le meilleur régulateur peut échouer en cas de mauvaise utilisation. Il est donc essentiel de bien s'y prendre.

Installation: Utilisez toujours un joint neuf et compatible avec le gaz pour le raccord de la bouteille. Purgez le détendeur avant de le connecter à l'instrument en ouvrant et en fermant brièvement le robinet de la bouteille, la sortie du détendeur étant ventilée (en toute sécurité vers une hotte ou l'extérieur).
Dédicace: Une fois utilisé pour un gaz ou un mélange spécifique, réservez le régulateur à ce gaz de façon permanente. Étiquetez-le clairement.
Vérification des fuites : Contrôlez régulièrement tous les raccords à l'aide d'un produit détecteur de fuites homologué pour le gaz utilisé.
Entretien: Respectez les consignes du fabricant. Les régulateurs contaminés ou endommagés doivent être renvoyés à l'usine pour un nettoyage et une réparation spécialisés ; ils ne doivent pas être réparés en interne.




L'avenir : des régulateurs intelligents et une intégration renforcée

L'évolution se poursuit vers un contrôle accru et une meilleure transparence des données. Des régulateurs « intelligents » intégrant des transducteurs de pression, une compensation de température et une communication numérique (par exemple, via Modbus, DeviceNet ou des protocoles sans fil) font leur apparition. Ils peuvent fournir des données de pression en temps réel, suivre la consommation pour un remplacement prédictif des bouteilles, enregistrer les performances et même être intégrés au logiciel de contrôle de l'instrument, créant ainsi un écosystème de distribution de gaz entièrement surveillé et contrôlé.


régulateur de réservoir d'azote haute pression


Conclusion

Dans la quête de résultats analytiques précis, le régulateur de gaz de précision constitue un pilier fondamental, bien que souvent négligé, de la réussite. Véritable chef-d'œuvre d'ingénierie, il allie science des matériaux, conception mécanique et savoir-faire applicatif. En garantissant une distribution pure et stable des gaz nécessaires à la séparation, à l'ionisation et à la détection, ces appareils préservent la validité même des analyses. Pour tout scientifique ou technicien, comprendre et investir dans le régulateur de précision adéquat ne se limite pas à un simple achat : c'est un investissement direct dans la fiabilité de ses données, l'efficacité de son laboratoire et la sécurité de ses opérations. Dans l'univers silencieux et précis de l'instrumentation analytique, le régulateur est véritablement le gardien vigilant aux portes.

Pour en savoir plus sur les régulateurs de gaz spéciaux de précision pour instruments analytiques, véritables gardiens invisibles de l'intégrité des données, vous pouvez consulter le site de Jewellok à l' adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/ pour plus d'informations.
