Comprendre les régulateurs de pression des réservoirs d'azote

Comprendre les régulateurs de pression des réservoirs d'azote

Dans le domaine des gaz industriels, l'azote se distingue comme l'un des éléments les plus polyvalents et les plus utilisés. Inerte et ininflammable, il est essentiel dans des applications allant de la conservation des aliments à la fabrication de haute technologie. Cependant, l'azote est généralement stocké dans des réservoirs ou des bouteilles à haute pression, dépassant souvent 3 000 PSI (livres par pouce carré), ce qui pose des défis importants pour une utilisation sûre et efficace. C'est là qu'intervient le régulateur de pression pour réservoir d'azote . Ce dispositif essentiel est conçu pour réduire et contrôler la pression de l'azote gazeux provenant du réservoir de stockage à un niveau utilisable pour les équipements ou les procédés en aval.

Ces régulateurs garantissent une pression de gaz constante et sûre, évitant ainsi d'endommager les outils, les canalisations ou les applications des utilisateurs finaux. Sans eux, la haute pression brute du réservoir pourrait provoquer des explosions, des fuites ou un dysfonctionnement. Cet article technique présente les principes de fonctionnement des régulateurs de réservoirs d'azote haute pression : composants, types, applications, critères de sélection, maintenance et consignes de sécurité. La compréhension de ces aspects permettra aux ingénieurs, techniciens et opérateurs d'optimiser leurs systèmes en toute connaissance de cause.

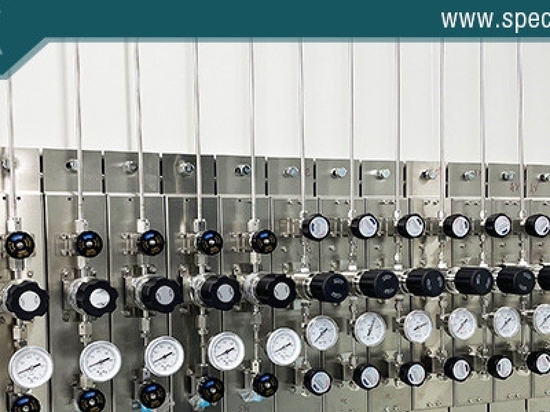

régulateur de réservoir d'azote haute pression
Principes de fonctionnement de base

Le principe de fonctionnement d'un régulateur de pression d'azote repose sur la réduction et la stabilisation de la pression. L'azote est comprimé dans des réservoirs à des pressions pouvant atteindre 7 500 PSIG (livres par pouce carré manométrique) pour les applications à très haute pression. Le régulateur agit comme un régulateur de pression, utilisant des composants mécaniques pour abaisser la pression d'entrée à une pression de sortie inférieure, généralement réglable entre 0 et 600 PSIG selon le modèle.

Le processus débute lorsque le gaz haute pression pénètre dans le régulateur par un orifice d'entrée. À l'intérieur, un diaphragme ou un piston détecte la pression de sortie et ajuste une vanne pour maintenir le niveau souhaité. Si la pression en aval chute en raison d'une demande accrue, la vanne s'ouvre davantage pour augmenter le débit de gaz. Inversement, si la pression augmente, la vanne se ferme pour limiter le débit. Ce mécanisme de rétroaction garantit la stabilité, même lorsque la pression dans le réservoir diminue au fil du temps à mesure que le gaz s'épuise.

Pour les applications à haute pression, les régulateurs sont fabriqués avec des matériaux robustes capables de résister à des contraintes extrêmes. Le laiton est couramment utilisé pour sa résistance à la corrosion et sa durabilité, tandis que les joints en Viton® ou PTFE® supportent l'inertie de l'azote sans se dégrader. Le régulateur intègre également des dispositifs de sécurité, tels que des soupapes de décharge, pour évacuer la surpression et protéger le système contre les surpressions.



Composants clés

Un régulateur typique de réservoir d'azote haute pression se compose de plusieurs composants essentiels qui fonctionnent de concert :

Raccord d'entrée : Ce port se raccorde à la bouteille d'azote, généralement à l'aide de raccords standardisés comme le CGA-580 pour l'azote aux États-Unis ou le filetage femelle W24.3×1/14 en Europe. Il doit supporter des pressions d'entrée de 3 000 à 7 500 PSI sans fuite.
Corps et capot : Le boîtier principal, généralement en laiton forgé, renferme les mécanismes internes. Le capot recouvre le mécanisme de réglage et est conçu pour un accès aisé.
Manomètres : Deux manomètres sont fournis de série : un pour la pression du réservoir (entrée), mesurant jusqu’à 3 000 à 4 000 PSI, et un autre pour la pression de sortie, généralement de 0 à 120 PSI, voire plus pour les modèles à haut débit. Des protections en caoutchouc les préservent des dommages.
Diaphragme ou piston : élément sensible aux variations de pression. Les diaphragmes sont des membranes flexibles utilisées à basse pression, tandis que les pistons sont employés dans les modèles haute pression pour une précision et une durabilité accrues.
Bouton ou vis de réglage : permet de régler la pression de sortie souhaitée. Sur certains modèles, il s’agit d’une poignée en T pour un contrôle précis.
Siège et clapet de soupape : ensemble de soupape qui contrôle le débit de gaz. Des matériaux comme l’acier inoxydable garantissent sa longévité.
Orifice de sortie : Se raccorde aux tuyaux ou à l’équipement, souvent à l’aide de raccords à embout cannelé pour une fixation sécurisée.
Soupape de décharge : libère automatiquement le gaz si la pression dépasse les limites de sécurité, évitant ainsi une défaillance catastrophique.
Ces composants sont conçus pour minimiser la perte de charge et garantir des débits adaptés à l'application, depuis une utilisation en laboratoire à faible débit jusqu'à la purge industrielle à haut volume.



Types de régulateurs

Les régulateurs de bouteilles de gaz azote haute pression existent en différents modèles pour répondre à différents besoins :

Régulateurs à un étage : Ces régulateurs réduisent la pression en une seule étape. Simples et économiques, ils sont idéaux pour les applications où la pression d’entrée reste relativement constante. Cependant, en cas de baisse de pression dans le réservoir, la pression de sortie peut légèrement varier.

Régulateurs à double étage : Dotés de deux étages de réduction, ils maintiennent une pression de sortie constante quelles que soient les fluctuations de la pression d’entrée. Le premier étage réduit la pression à une valeur intermédiaire, et le second l’ajuste avec précision à la pression de sortie finale. Ils sont privilégiés pour les applications de précision telles que les analyses de laboratoire ou l’étalonnage.

– Régulateurs à haut débit : Conçus pour les applications nécessitant de grands volumes de gaz, comme la purge des systèmes de chauffage, ventilation et climatisation ou le soudage. Ils peuvent fournir jusqu’à 5 000 pi³/h (pieds cubes standard par heure) tout en supportant des pressions d’entrée élevées.

– Régulateurs à collecteur : Utilisés dans les systèmes à plusieurs réservoirs, ils permettent une commutation fluide entre les bouteilles sans interruption de débit. Ils sont courants dans les opérations en continu, comme les lignes de conditionnement alimentaire.

– Modèles à ultra-haute pression : conçus pour des pressions d’entrée allant jusqu’à 7 500 PSIG, ils sont destinés à des usages spécialisés comme les sports mécaniques ou les essais à haute pression.

Chaque type est sélectionné en fonction de facteurs tels que la plage de pression, le débit et les conditions environnementales.



Applications

Les régulateurs de réservoirs d'azote haute pression trouvent des applications dans des secteurs d'activité très divers :

Dans les systèmes de chauffage, ventilation, climatisation et réfrigération, ils facilitent la purge pour éliminer l'humidité et les contaminants, garantissant ainsi un fonctionnement optimal. En soudage et en métallurgie, les régulateurs d'azote fournissent un gaz de protection pour prévenir l'oxydation lors de procédés comme le soudage TIG.

Le secteur agroalimentaire les utilise pour le conditionnement sous atmosphère modifiée, prolongeant ainsi la durée de conservation par remplacement de l'oxygène. En laboratoire, des régulateurs de précision sont indispensables au bon fonctionnement de la chromatographie en phase gazeuse et d'autres instruments d'analyse.

L'industrie pharmaceutique les utilise comme enveloppe inerte pour prévenir les réactions avec les composés sensibles. Dans les secteurs de l'aérospatiale et de l'automobile, les modèles haute pression simulent des conditions extrêmes pour la validation des composants.

De plus, en électronique, ils facilitent les opérations de soudure et de nettoyage, tandis que dans le secteur pétrolier et gazier, ils servent de support aux tests de pression des pipelines.



Sélection et installation

Le choix du régulateur de bouteille d'azote haute pression adapté implique l'évaluation de plusieurs critères :

– Exigences de pression : La pression d’entrée maximale doit correspondre à la pression du réservoir et la pression de sortie aux besoins de l’application.

– Débit : s’assurer que le régulateur peut gérer le volume demandé sans chute de pression excessive.

– Compatibilité des matériaux : L’azote est inerte, mais assurez-vous que les joints ne se dégradent pas au contact de traces d’impuretés.

– Certifications : Recherchez la conformité aux normes de sécurité telles que CGA ou ISO.

L'installation est simple mais cruciale : fixez le régulateur à la vanne du réservoir, serrez fermement et vérifiez l'étanchéité avec de l'eau savonneuse. Ajustez progressivement la pression de sortie en surveillant les manomètres. Installez toujours le régulateur dans un endroit bien ventilé afin d'éviter tout risque d'asphyxie dû à l'accumulation d'azote.



Entretien et sécurité

Un entretien régulier prolonge la durée de vie d'un détendeur de bouteille d'azote haute pression. Vérifiez la précision des manomètres, nettoyez les filtres d'entrée pour éviter les obstructions et remplacez les joints usés chaque année. Entreposez les détendeurs dans un endroit sec et propre pour éviter la corrosion.

La sécurité est primordiale : ne jamais dépasser les pressions nominales, utiliser uniquement des raccords compatibles et porter un équipement de protection individuelle lors de la manipulation de systèmes haute pression. Soyez conscient du caractère asphyxiant de l’azote ; assurez une ventilation adéquate. En cas de fuite, évacuez et ventilez les lieux avant toute réparation.

Des tests périodiques, tels que les tests de pression hydrostatique, permettent de vérifier l'intégrité. Le respect des consignes du fabricant minimise les risques.

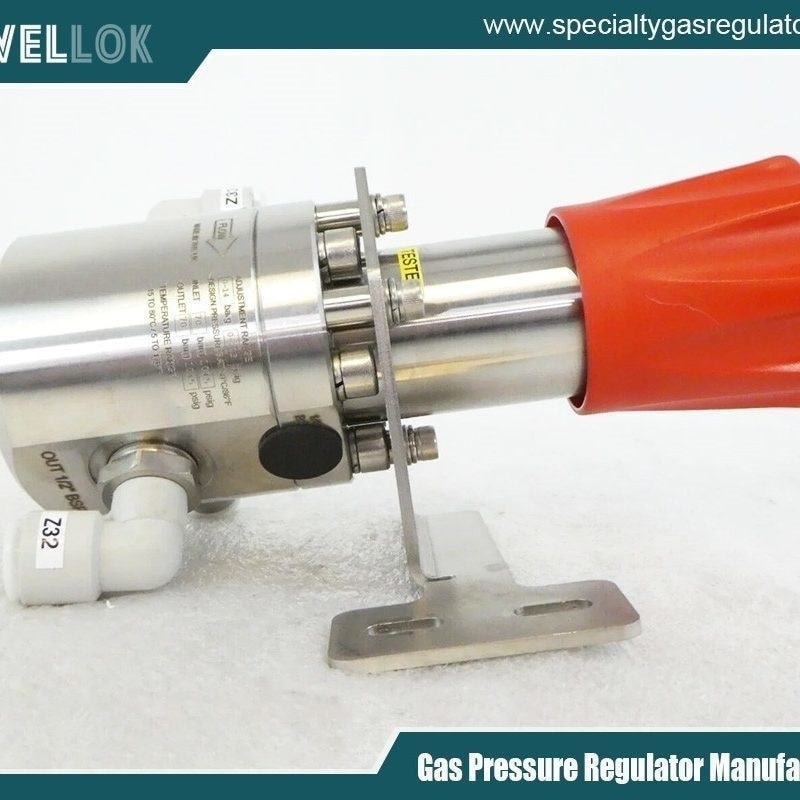

régulateur de réservoir d'azote haute pression
Conclusion

Les régulateurs de pression pour bouteilles d'azote sont indispensables à une manipulation sûre et efficace du gaz dans de nombreuses applications. En réduisant et en stabilisant la pression, ils permettent un contrôle précis, améliorant ainsi la productivité et la sécurité. Avec les progrès technologiques, ces appareils continuent d'évoluer, intégrant une surveillance numérique pour des opérations plus intelligentes. La compréhension de leurs principes, de leurs composants et des bonnes pratiques permet aux utilisateurs d'exploiter pleinement le potentiel de l'azote.
