Système de distribution de gaz d'ultra-haute pureté : principes de conception, composants et applications industrielles

Les systèmes de distribution de gaz d’ultra-haute pureté constituent une technologie clé dans les secteurs où même la présence de traces de contaminants peut compromettre la qualité des produits, le rendement des procédés ou la sécurité. Un système de distribution de gaz d’ultra-haute pureté est conçu pour acheminer des gaz spéciaux et de procédé depuis leurs conteneurs d’origine jusqu’aux points d’utilisation, tout en maintenant des niveaux de pureté généralement compris entre 99,999 % (5N) à 99,9999 % (6N) voire plus, les concentrations en impuretés étant contrôlées à des niveaux de l’ordre de quelques parties par milliard ou par billion. Ces systèmes sont indispensables dans la fabrication de semi-conducteurs, la synthèse de matériaux avancés, la production pharmaceutique et l’instrumentation analytique.

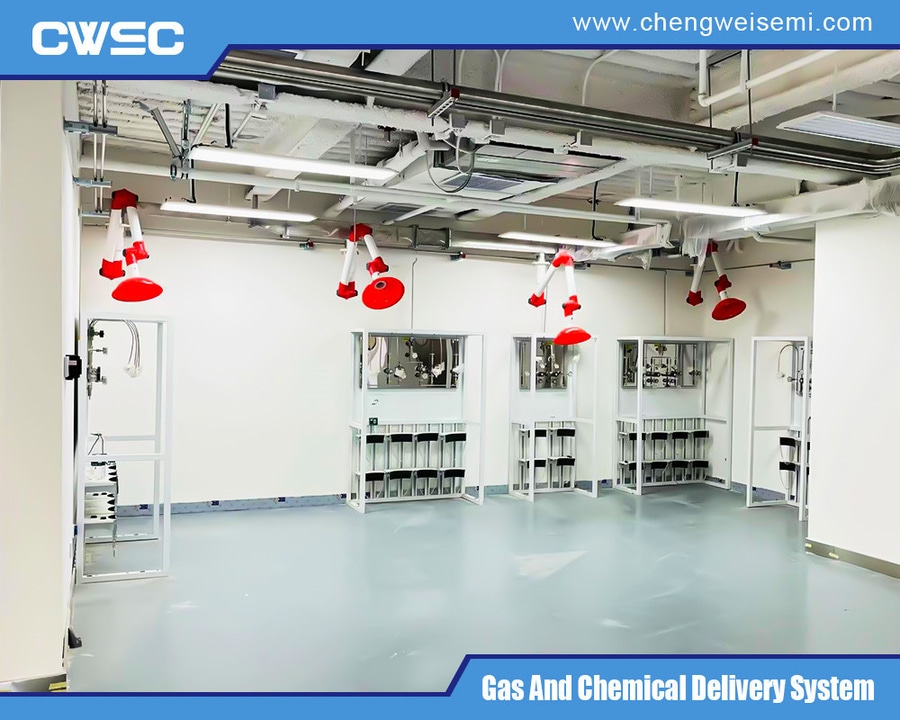

système de distribution de gaz d’ultra-haute pureté
système de distribution de gaz d’ultra-haute pureté
Principes fondamentaux des exigences en matière d’ultra-haute pureté
Des gaz tels que l’azote, l’argon, l’hélium, l’hydrogène, l’oxygène et divers gaz spéciaux réactifs sont couramment requis à un niveau d’ultra-haute pureté. Dans la fabrication de semi-conducteurs, la présence d’humidité résiduelle, d’oxygène, d’hydrocarbures ou de particules métalliques à des concentrations supérieures à quelques parties par milliard peut introduire des défauts dans les couches épitaxiales, les oxydes de grille ou les interconnexions. Par conséquent, le système de distribution de gaz d’ultra-haute pureté doit empêcher toute contamination provenant de la bouteille ou de la source en vrac à chaque étape du réseau de distribution.

La pureté est maintenue grâce à une combinaison de sélection des matériaux, de préparation des surfaces, de conception des composants et de surveillance continue. L’architecture du système commence généralement au niveau de la source de gaz — bouteilles haute pression, remorques-citernes ou réservoirs de stockage en vrac — et se termine au niveau de l’outil de processus ou de l’instrument de laboratoire. Entre ces deux points se trouvent des régulateurs de pression, des purificateurs, des filtres, des vannes, des tuyauteries, des raccords et des systèmes d’évacuation ou de purge, tous conçus et assemblés dans des conditions contrôlées.

Composants essentiels d’un système d’alimentation en gaz d’ultra-haute pureté
Un système complet d’alimentation en gaz d’ultra-haute pureté se compose de plusieurs sous-systèmes interdépendants.

Source et régulation primaire. Les bouteilles de gaz spéciaux sont équipées de vannes à haute intégrité, souvent dotées d’un joint à membrane ou à soufflet, afin de minimiser le volume interne et d’éliminer les joints en élastomère susceptibles de dégager des gaz. Les régulateurs primaires réduisent la pression de la bouteille tout en préservant la pureté ; ils sont dotés d’un corps en acier inoxydable électropoli, de joints métal sur métal et d’une surface en contact avec le fluide réduite au minimum. Pour les systèmes de stockage en vrac, les étapes de vaporisation et de purification primaire peuvent être intégrées à la source.

Purification et filtration. Les purificateurs de gaz en ligne éliminent les impuretés résiduelles telles que l’humidité, l’oxygène, les hydrocarbures et le dioxyde de carbone. Les purificateurs à getter, catalytiques ou à adsorption sont choisis en fonction de la composition chimique du gaz. Les filtres à particules d’une finesse de 0,003 µm ou plus capturent les aérosols et les particules métalliques générés par les vannes ou les régulateurs. Ces composants sont généralement fabriqués en acier inoxydable 316L ou en alliages de pointe, avec des surfaces internes présentant une finition inférieure à 10 µin Ra (rugosité moyenne) et électropolies afin de réduire les sites d’adsorption.

Réseau de distribution. Le réseau de tuyauteries et de raccords constitue l’épine dorsale du système d’alimentation en gaz d’ultra-haute pureté. Les tuyauteries sans soudure en acier inoxydable 316L ou 316L VIM/VAR, dont les surfaces internes sont électropolies, constituent la norme industrielle. Les raccords soudés par soudage orbital ou à joint métallique (type VCR) garantissent des assemblages étanches et à faible émission de particules. Les volumes morts sont réduits au minimum grâce à un agencement minutieux visant à éviter la stagnation et la contamination qui en découle. Pour les gaz hautement réactifs, des matériaux spécialisés tels que l’Hastelloy ou des tubes revêtus peuvent être utilisés.

Régulation secondaire et distribution au point d’utilisation. Au point d’utilisation, des régulateurs secondaires, des régulateurs de débit massique et des vannes d’isolement assurent un contrôle précis de la pression et du débit. Ces dispositifs doivent présenter de faibles taux de fuite (généralement < 1 × 10⁻⁹ atm·cc/s d’hélium), une génération minimale de particules et une résistance à la corrosion. Des collecteurs à commutation automatique garantissent un approvisionnement continu lorsque plusieurs bouteilles sont utilisées, en intégrant des séquences de purge qui empêchent l’intrusion d’air ambiant.

Surveillance et contrôle. La surveillance continue de la pureté est assurée par des analyseurs de gaz résiduels, des capteurs d’humidité, des analyseurs d’oxygène et des compteurs de particules intégrés au système de distribution de gaz ultra-purs. Les transducteurs de pression, les capteurs de température et les débitmètres transmettent des données aux systèmes de contrôle-commande qui déclenchent des alarmes ou des arrêts automatiques lorsque les paramètres s’écartent des points de consigne. Les systèmes de purge et de mise à l’air libre, utilisant souvent de l’azote ou de l’argon, maintiennent une pression positive ou facilitent l’évacuation en toute sécurité des conduites de process.

Considérations relatives à la conception et à la fabrication
La mise en œuvre réussie d’un système d’alimentation en gaz d’ultra-haute pureté exige une attention rigoureuse portée à la science des matériaux, à la dynamique des fluides et aux pratiques de fabrication propres. La rugosité de surface influence directement l’adsorption et la désorption des impuretés ; l’électropolissage suivi d’une passivation crée une couche d’oxyde riche en chrome qui réduit la réactivité. Tous les composants sont nettoyés, séchés et conditionnés dans des conditions de salle blanche, souvent certifiées ISO Classe 5 ou supérieure.

Les tests d’étanchéité à l’hélium à des taux inférieurs à 1×10⁻⁹ atm·cc/s sont la norme tant pour les composants individuels que pour les assemblages finis. Le comptage de particules en conditions de flux de gaz permet de vérifier la propreté. La compatibilité des matériaux doit être évaluée pour chaque gaz : l’hydrogène nécessite une attention particulière en matière de fragilisation, tandis que les gaz corrosifs tels que le chlorure d’hydrogène ou l’ammoniac exigent des alliages ou des revêtements spécialisés.

La conception du système privilégie des trajets courts et continus avec des coudes progressifs afin de minimiser les pertes de charge et les turbulences susceptibles de générer des particules. La gestion thermique empêche la condensation dans les conduites transportant des gaz à point de rosée élevé ou provenant de sources cryogéniques. Des verrouillages de sécurité, des vannes de débit excessif et des systèmes de surveillance des gaz toxiques sont intégrés là où des gaz dangereux sont manipulés, garantissant ainsi que les objectifs de pureté ne compromettent pas la sécurité du personnel ou des installations.

Applications dans divers secteurs
Dans la fabrication de semi-conducteurs, les systèmes d’alimentation en gaz de très haute pureté fournissent les gaz de procédé nécessaires au dépôt chimique en phase vapeur (CVD), à la gravure, à l’implantation ionique et au recuit. Des gains de rendement de plusieurs points de pourcentage ont été attribués à la réduction des contaminants véhiculés par les gaz. Dans les secteurs pharmaceutique et biotechnologique, ces systèmes fournissent de l’azote et de l’oxygène pour l’inertage, le barbotage et le contrôle des bioréacteurs, où la pureté microbienne ou chimique est primordiale. Les laboratoires d’analyse s’appuient sur des gaz vecteurs et des gaz de détection d’ultra-haute pureté pour la chromatographie en phase gazeuse et la spectrométrie de masse afin d’atteindre de faibles limites de détection. Les applications émergentes dans la fabrication additive, la recherche en informatique quantique et la production de piles à combustible renforcent encore la demande en systèmes fiables de distribution de gaz d’ultra-haute pureté.

Meilleures pratiques opérationnelles et maintenance
Les performances à long terme d’un système de distribution de gaz d’ultra-haute pureté dépendent du respect rigoureux des procédures opérationnelles. Le remplacement des bouteilles s’effectue selon des protocoles de purge stricts, utilisant un gaz inerte purifié pour éliminer toute infiltration d’air. Une certification périodique de la pureté en plusieurs points du réseau permet de détecter toute dégradation des purificateurs ou des filtres. Les calendriers de remplacement des composants sont basés sur le volume cumulé de gaz traité plutôt que sur la seule durée écoulée. La documentation relative aux certificats des matériaux, aux schémas de soudure et aux rapports d’essais d’étanchéité facilite les audits qualité et le dépannage des processus.

Défis et amélioration continue
Malgré une technologie arrivée à maturité, des défis subsistent. La génération de particules due à l’usure mécanique des vannes et des régulateurs, la perméation à travers les joints en polymère (là où ils sont encore utilisés) et la contamination croisée lors du changement de gaz nécessitent une attention technique constante. Les contraintes de coûts incitent à réduire l’encombrement et la consommation d’énergie tout en maintenant les performances. Les progrès de la technologie des capteurs permettent la détection en temps réel d’impuretés à des concentrations plus faibles, favorisant ainsi une maintenance prédictive plutôt qu’un remplacement réactif.

La recherche sur les matériaux continue d’explorer de nouveaux alliages, traitements de surface et composants fabriqués par impression 3D qui réduisent encore davantage la surface interne et améliorent la soudabilité. L’intégration aux systèmes de gestion des installations et aux jumeaux numériques favorise l’optimisation des débits, de la stabilité de la pression et de la pureté au sein de vastes installations multi-outils.

Système de distribution de gaz d’ultra-haute pureté
Système de distribution de gaz d’ultra-haute pureté
Conclusion
Un système de distribution de gaz d’ultra-haute pureté est bien plus qu’un simple ensemble de tuyaux et de vannes ; il s’agit d’un ensemble continu soigneusement conçu pour préserver l’intégrité des gaz, de la source jusqu’au processus. Grâce au choix de matériaux appropriés, à une fabrication de précision, à un nettoyage rigoureux et à une surveillance continue, ces systèmes atteignent les niveaux de pureté exigés par la fabrication moderne de haute technologie. À mesure que la taille des dispositifs diminue, que la sensibilité analytique augmente et que de nouvelles applications voient le jour, les exigences de performance imposées aux systèmes d’alimentation en gaz d’ultra-haute pureté continueront de s’accroître. Les ingénieurs et les concepteurs d’installations qui maîtrisent les principes exposés ici seront en mesure de fournir des approvisionnements en gaz fiables et exempts de contamination, qui garantiront la qualité des produits et la capacité des procédés pour les années à venir.

Pour en savoir plus sur les systèmes d’alimentation en gaz d’ultra-haute pureté, vous pouvez consulter le site de Chengwei Semiconductor à l’adresse https://www.chengweisemi.com/product/.
