Comment optimiser les paramètres d'écoulement d'une vanne à pointeau hydraulique haute pression pour répondre aux exigences de contrôle du micro-débit dans des conditions de haute pression ?

Comment optimiser les paramètres d'écoulement d'une vanne à pointeau hydraulique haute pression pour répondre aux exigences de contrôle du micro-débit dans des conditions de haute pression ?

Les vannes à pointeau hydrauliques haute pression sont des composants de précision indispensables à la régulation du débit des fluides dans des applications exigeantes telles que l'hydraulique aérospatiale, les servosystèmes industriels, les presses à injecter et les équipements de fabrication de pointe. Ces vannes sont dotées d'une aiguille fine et conique qui ajuste l'espace annulaire entre elle et le siège de la vanne afin de contrôler les débits avec une grande précision. Dans les environnements à haute pression — dépassant souvent 100 bars, soit plusieurs milliers de PSI — la complexité s'accroît en raison de facteurs tels que la compressibilité du fluide, le risque de cavitation et la déformation des matériaux, qui peuvent compromettre la précision de la régulation.

La précision de la régulation de débit désigne la capacité d'une vanne à maintenir des débits constants et prévisibles en réponse à des ajustements, notamment pour le contrôle de microdébits où les débits peuvent être aussi faibles que des microlitres par minute. Les exigences en matière de microdébits imposent une hystérésis minimale, une faible fuite et une réponse linéaire afin de garantir un dosage précis sans dépassement ni instabilité. Sous haute pression, les imprécisions peuvent engendrer des pertes d'efficacité du système, des surpressions ou des défaillances des composants en aval. Les paramètres structurels critiques influencent directement ces performances en déterminant la dynamique des fluides, l'étanchéité et la stabilité mécanique.

Cet article explore les principaux paramètres structurels influençant la précision, notamment la géométrie de l'aiguille, la conception du siège, les jeux et les propriétés des matériaux. Il aborde ensuite les stratégies d'optimisation, s'appuyant sur la simulation, la validation expérimentale et les itérations de conception pour obtenir un contrôle fiable des microdébits. En tenant compte de ces paramètres, les ingénieurs peuvent améliorer les performances des vannes, prolonger leur durée de vie et accroître leur précision de fonctionnement, même dans des conditions difficiles.


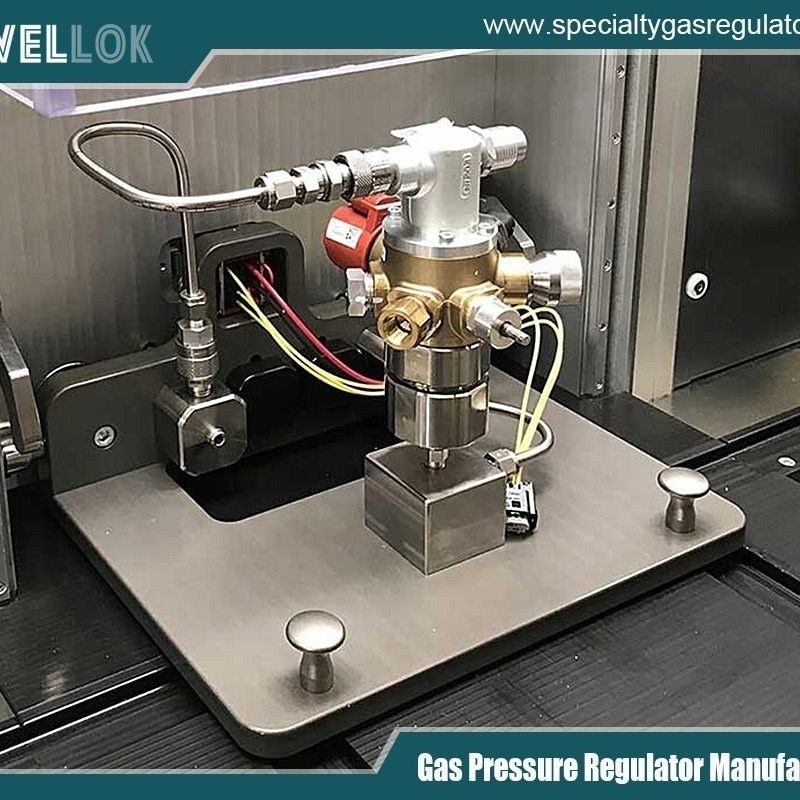

fabricants de régulateurs de gaz spécialisés


Principes de fonctionnement des vannes à pointeau hydrauliques haute pression

Une vanne à pointeau hydraulique fonctionne par déplacement linéaire d'une aiguille à l'intérieur d'un siège conique ou cylindrique, ce qui modifie la section de passage effective et module ainsi le débit. Le débit Q est régi par l'équation Q = C_d * A * √(2ΔP/ρ), où C_d est le coefficient de débit, A la section de passage, ΔP la perte de charge et ρ la masse volumique du fluide. Dans les applications haute pression, ΔP est important, ce qui amplifie la sensibilité aux faibles variations de A. Cette caractéristique est idéale pour les micro-débits, mais induit des erreurs dues aux imperfections géométriques ou aux déformations élastiques.

Pour les microdébits, la vanne doit atteindre une résolution inférieure à 1 % de la pleine échelle, ce qui nécessite souvent des levées d'aiguille de l'ordre du micromètre. La haute pression accentue des problèmes tels que la dilatation radiale du siège ou la déformation de l'aiguille, modifiant ainsi le coefficient de débit (A) de manière imprévisible. La précision est quantifiée par des paramètres tels que la linéarité (débit en fonction de la position), la répétabilité (hystérésis < 0.5 %) et les taux de fuite (< 0.01 cm³/min à l'arrêt). Les paramètres structurels modulent ces paramètres en influençant la turbulence, la distribution de pression et les forces de contact.





Paramètres structurels critiques affectant la précision de la régulation de débit

Plusieurs paramètres interdépendants définissent la structure de la vanne et influent directement sur sa précision. Il s'agit notamment des caractéristiques géométriques de l'aiguille et de son siège, des tolérances dimensionnelles et du choix des matériaux.





Géométrie de l'aiguille : diamètre, angle de conicité et forme de la pointe

Le diamètre (DN) et l'angle de conicité (β, ou angle au sommet) de l'aiguille sont fondamentaux. Un DN plus petit réduit la zone de contrainte à la base, diminuant ainsi la force nécessaire à l'actionnement et minimisant l'inertie pour une réponse plus rapide. Cependant, sous haute pression, un DN plus grand peut améliorer l'étanchéité en augmentant la pression de contact, réduisant ainsi les fuites qui faussent la précision du micro-débit. L'angle de conicité β influe considérablement sur la linéarité du débit : les petits angles (par exemple, 10 à 20°) permettent des variations de section progressives pour une microrégulation précise, mais limitent le débit maximal et augmentent la sensibilité aux vibrations. Les angles plus grands (jusqu'à 90°) permettent des ajustements plus rapides, mais introduisent une non-linéarité due à des transitions de débit abruptes.

La forme de l'embout (conique, arrondie ou à arêtes vives) influe sur la dynamique des fluides. Les embouts à arêtes vives favorisent l'effet de vena contracta, réduisant ainsi les coefficients de frottement et de cisaillement effectifs (A et C_d), ce qui peut engendrer une instabilité d'écoulement dans les microrégimes. Les embouts arrondis atténuent l'érosion due aux jets à haute vitesse et améliorent l'adhérence, optimisant ainsi la précision dans les fluides agressifs. Sous haute pression, la déformation de l'embout sous l'effet des contraintes de contact modifie l'entrefer, provoquant une hystérésis ; par exemple, dans les systèmes à 100 bars, les embouts coniques subissent des fluctuations de pression qui amplifient les contraintes de couple, dégradant la répétabilité.





Conception du siège et de l'orifice

Le diamètre et le profil de l'orifice du siège déterminent le trajet d'écoulement de base. Un siège conique apparié, avec une tolérance angulaire précise, garantit la formation d'un entrefer annulaire uniforme. Les défauts d'appariement provoquent un écoulement excentré, augmentant la turbulence et les fluctuations de pression qui nuisent à la précision. Les diamètres des passages d'entrée et de sortie (analogues aux diamètres d'entrée et de sortie des vannes de régulation) influencent la montée en pression : des entrées étroites ralentissent la réponse en limitant l'alimentation, tandis que des sorties larges accélèrent la détente mais présentent un risque de cavitation dans les micro-écoulements. Sous haute pression, la dilatation du siège due aux contraintes circonférentielles élargit l'entrefer de manière imprévisible, favorisant les fuites. Des paramètres adimensionnels tels que ζ (position de l'aiguille par rapport au siège) et λ (géométrie du canal de sortie) normalisent ces effets, les valeurs optimales minimisant les pertes hydrauliques.





Dégagements et tolérances d'ajustement

Les jeux radial et axial entre l'aiguille et son siège déterminent les fuites et le jeu mécanique. Un ajustement serré (< 5 μm) est essentiel pour une fermeture précise du débit, mais il accroît le frottement statique et l'usure sous les charges induites par la pression. Un jeu excessif permet un écoulement de contournement, réduisant ainsi la résolution de la régulation. La précision du filetage dans le mécanisme de la tige influe sur la précision de positionnement ; un filetage grossier privilégie la robustesse à la finesse, tandis qu'un filetage micrométrique fin permet des ajustements submicroniques, mais amplifie la sensibilité à la dilatation thermique.





Propriétés des matériaux et finition de surface

Les matériaux doivent résister à la déformation ; les alliages à haute résistance comme l’acier trempé ou l’Inconel conservent leur géométrie sous 5 000 PSI, tandis que les polymères (par exemple, les embouts en POM) réduisent la friction pour un contrôle plus précis. Une rugosité de surface (Ra < 0.2 µm) minimise la traînée et les fuites, tandis que les différences de dureté préviennent le grippage. En micro-écoulement à haute pression, l’élasticité du matériau influe sur sa compliance : les matériaux rigides conservent leur forme, mais les matériaux souples s’adaptent pour une meilleure étanchéité, au prix d’une hystérésis.

Ces paramètres interagissent ; par exemple, une petite valeur de β associée à un jeu réduit excelle en termes de linéarité à faible débit, mais exige des matériaux de haute qualité pour éviter le flambage à haute pression.





Effets sur la précision de la régulation de débit dans des conditions de micro-écoulement à haute pression

En micro-écoulement (Re < 1000), la prédominance du régime laminaire amplifie les influences géométriques : de faibles écarts de conicité entraînent des variations de section disproportionnées, générant des courbes Q/levée non linéaires. Une pression élevée (ΔP > 100 bar) induit des déformations élastiques, où la déformation radiale du siège ε_r = (P * r)/(E * t) (P = pression, r = rayon, E = module, t = épaisseur) modifie les jeux, augmentant les fuites de 10 à 20 % et dégradant la répétabilité.

Les temps de réponse (T1-T4) – sont sensibles : un diamètre nominal (DN) ou un diamètre critique (CPD) plus importants retardent l’ouverture en réduisant la force nette, tandis que les variations du diamètre de l’orifice de sortie (OPD) affectent la vitesse de décharge. L’hystérésis résulte du frottement dans les contacts coniques, exacerbé par l’aplatissement des extrémités sous pression, entraînant des erreurs de débit supérieures à 5 % en fonction de la position. La cavitation au niveau des micro-orifices érode les extrémités, modifiant le coefficient de frottement (C_d) au fil du temps. En définitive, des paramètres non optimisés se traduisent par une faible linéarité (R² < 0.95) et des limites de résolution insuffisantes, ne répondant pas aux exigences de précision des servomécaniques.





Stratégies d'optimisation pour le contrôle des micro-débits

L'optimisation de ces paramètres implique une conception itérative, une simulation et des tests afin d'équilibrer précision, durabilité et fabricabilité.





Optimisation géométrique par simulation et analyse

La modélisation numérique des fluides (CFD) permet d'optimiser les champs d'écoulement pour ajuster β et la forme de l'extrémité : en micro-écoulement, les simulations révèlent une valeur optimale de β d'environ 15° pour une portance linéaire, réduisant la turbulence grâce à des extrémités arrondies qui augmentent le coefficient de frottement (C_d) de 10 à 15 %. L'analyse par éléments finis (FEA) évalue les déformations ; une mise à l'échelle inverse du diamètre nominal (DN) avec la pression minimise la contrainte tout en préservant l'étanchéité. Les analyses de sensibilité, telles que les méthodes DOE ou Taguchi, quantifient les impacts : la variation des paramètres de ±20 % permet de prioriser, par exemple, la minimisation de la distance interpupillaire (IPD) pour une réponse plus rapide sans délais de fermeture excessifs. L'optimisation de la levée de l'aiguille (angle z) utilise le paramètre adimensionnel φ = z/d pour les conceptions évolutives, visant un faible nombre de Reynolds (Re) afin d'éviter la cavitation.





Améliorations des matériaux et des surfaces

Choisissez des embouts à faible friction (par exemple, en nylon 66 plutôt qu'en acier) pour réduire le couple d'entraînement de 50 %, facilitant ainsi un actionnement précis dans les applications haute pression. Les revêtements comme le DLC réduisent la rugosité et améliorent l'étanchéité. Les matériaux hybrides (corps rigide et embout flexible) s'adaptent à la charge, minimisant les fuites à moins de 0.001 cm³/min.





Contrôle de la fabrication et des tolérances

L'usinage de précision (par exemple, l'électroérosion pour les sièges) permet d'atteindre des tolérances inférieures à 2 µm. L'optimisation du filetage avec des pas fins (0.5 mm) associée à des mécanismes anti-jeu garantit une répétabilité micrométrique. La validation expérimentale sur bancs d'essai mesure le facteur de qualité Q en fonction de la position sous charge, par itération des conceptions.





Approches de contrôle intégrées

Pour une précision dynamique optimale, associez un matériel optimisé à des boucles de rétroaction ; les algorithmes BAS ajustent les gains PID en fonction de la position de l’aiguille, compensant ainsi les dérives des paramètres. Dans les vannes motorisées, minimisez la course pour obtenir un temps de réponse inférieur à 10 ms. Des études de cas montrent que des vannes coniques optimisées par CFD atteignent une linéarité de 0.1 % à 200 bar, avec des extrémités arrondies qui triplent leur durée de vie en limitant l’érosion.





Défis et tendances futures

Les défis comprennent la mise à l'échelle pour les pressions ultra-élevées (>1000 bar), où apparaissent des effets quantiques dans les micro-écoulements, et la durabilité grâce à des matériaux recyclables. Tendances futures : fabrication additive pour les géométries complexes, plans d'expériences pilotés par l'IA pour une optimisation rapide et capteurs intelligents intégrés pour un étalonnage en temps réel. Les nanorevêtements pourraient encore réduire la friction, permettant un contrôle à l'échelle du sub-microlitre.


vanne à membrane en acier inoxydable UHP 316L


Conclusion

Des paramètres critiques tels que la conicité de l'aiguille, les diamètres, les jeux et les matériaux influent considérablement sur la précision en déterminant la section de passage, l'étanchéité et la dynamique de réponse. L'optimisation par simulation, analyse de sensibilité et innovation des matériaux permet d'atteindre une précision de micro-débit sous haute pression, essentielle pour les systèmes hydrauliques avancés. En perfectionnant systématiquement ces paramètres, les vannes à aiguille évoluent de simples régulateurs à des éléments clés des systèmes de nouvelle génération, garantissant fiabilité et efficacité.
