Comment fonctionne une armoire à gaz intégrée sur mesure ?

Comment fonctionne une armoire à gaz intégrée sur mesure ?

Dans des secteurs tels que la fabrication de semi-conducteurs, l'industrie pharmaceutique, les biotechnologies et les laboratoires de recherche, la manipulation sécuritaire des gaz dangereux est primordiale. Des gaz comme l'hydrogène, le chlore, l'ammoniac, le silane et diverses substances inertes ou toxiques sont essentiels à des procédés allant du dépôt chimique en phase vapeur aux analyses. Cependant, ces gaz présentent des risques importants, notamment l'inflammabilité, la toxicité et le risque de réactions explosives. C'est là qu'intervient l' armoire à gaz intégrée sur mesure . Une armoire à gaz intégrée sur mesure est un dispositif spécialisé conçu pour stocker, isoler et distribuer les gaz de manière contrôlée, tout en garantissant la conformité aux normes de sécurité et l'efficacité opérationnelle.

Contrairement aux solutions de stockage standard, une armoire à gaz intégrée sur mesure est conçue pour répondre aux besoins spécifiques de l'utilisateur et intègre des composants de pointe pour la régulation, la surveillance et la distribution du gaz. Fonctionnant comme un système autonome, elle minimise les risques d'exposition, prévient les fuites et facilite une intégration parfaite à l'infrastructure du bâtiment. Cet article présente les principes de fonctionnement de ces armoires, leurs principaux composants, leurs mécanismes opérationnels, leurs dispositifs de sécurité, leurs options de personnalisation et leurs applications, offrant ainsi un aperçu technique complet.




Top 10 des meilleures entreprises d'armoires à gaz spécialisées à Taïwan
Composants clés d'une armoire à gaz intégrée sur mesure

Une armoire à gaz intégrée sur mesure est conçue autour d'un châssis robuste, généralement fabriqué en acier épais de calibre 11 ou 12 pour résister aux chocs et à la corrosion chimique. L'armoire est revêtue d'une peinture en poudre pour une meilleure résistance à la rouille et à la dégradation environnementale, garantissant ainsi sa longévité dans les environnements industriels difficiles. Les dimensions varient selon la configuration, mais une unité monocylindre peut mesurer environ 18 cm de large, 19 cm de profondeur et 76 cm de haut, ces dimensions augmentant pour les configurations multicylindres.

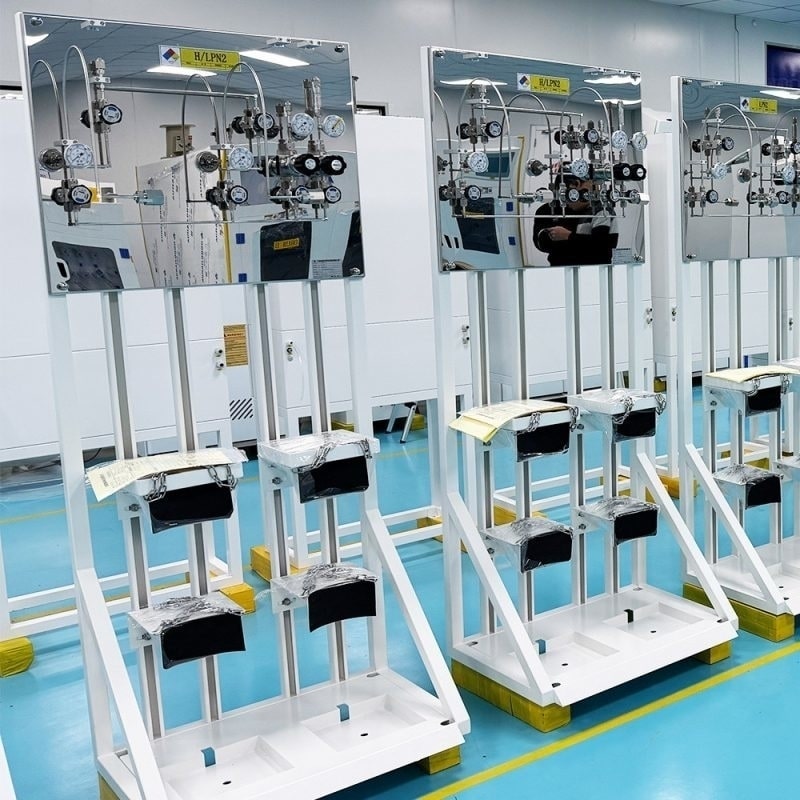

À l'intérieur de l'armoire, les bouteilles de gaz sont fixées par des supports réglables adaptés à des diamètres de 17,8 à 25,4 cm (7 à 10 pouces), souvent à l'aide de chaînes ou de sangles pour plus de stabilité. Ces supports permettent un alignement précis des flexibles et des raccords – des connexions souples en acier inoxydable reliant les bouteilles au collecteur de gaz. Ce dernier, généralement en acier inoxydable 316L électropoli ou en Hastelloy pour les applications nécessitant un gaz de haute pureté, constitue le point central de la circulation du gaz.

La régulation de la pression est assurée par des régulateurs intégrés qui réduisent les pressions élevées des bouteilles (souvent supérieures à 2 000 psi) à des niveaux de distribution sûrs (par exemple, 100 à 300 psi). Ces régulateurs peuvent être à un ou deux étages, selon la précision de contrôle requise. Des vannes, notamment à membrane pour les gaz ultra-purs (UHP), empêchent le reflux et la contamination. Des clapets anti-retour et des pare-flammes sont prévus pour les gaz inflammables comme l'hydrogène ou l'acétylène afin de stopper la propagation des flammes.

La ventilation est essentielle et comprend des conduits d'évacuation (de 6 à 8 cm de diamètre) raccordés au système d'extraction du bâtiment, ainsi que des grilles d'admission d'air. Ce dispositif maintient une pression négative à l'intérieur de l'armoire, évacuant ainsi les gaz qui s'échappent. Les dispositifs de sécurité incluent des sprinklers homologués UL qui se déclenchent à des températures d'environ 160 à 165 °C et projettent de l'eau à une pression minimale de 25 bar pour maîtriser les incendies.

Les systèmes de surveillance et de contrôle intègrent des capteurs de pression, de détection de gaz et d'incendie. Des panneaux d'alarme, souvent équipés de voyants LED et d'avertisseurs sonores, signalent les anomalies aux opérateurs. Les modèles avancés comprennent des automates programmables (PLC) pour l'automatisation des opérations, avec des interfaces homme-machine (IHM) permettant la surveillance en temps réel de paramètres tels que le poids de la bouteille, le débit d'échappement et la pureté du gaz.



Principe de fonctionnement

Le principe de fonctionnement d'une armoire à gaz intégrée sur mesure repose sur le stockage sécurisé, la distribution contrôlée et la gestion automatisée des réserves de gaz. Lors de l'installation, les bouteilles de gaz sont placées dans les compartiments principal et de réserve à l'intérieur de l'armoire. La porte et la fenêtre à fermeture automatique et verrouillables garantissent un accès sécurisé, souvent avec des verrous à clé pour empêcher toute intrusion.

La distribution de gaz débute dès l'activation du système. Le gaz provenant de la bouteille principale circule via le flexible jusqu'au collecteur, où des régulateurs abaissent la pression. Des contrôleurs de débit massique (MFC) ou des systèmes Venturi dosent précisément le volume de gaz, garantissant ainsi une alimentation stable des équipements en aval par canalisations ou prises. Pour les applications de haute pureté dans le secteur des semi-conducteurs, le système maintient de faibles volumes internes afin de minimiser les risques de contamination.

Une caractéristique essentielle est le mécanisme de basculement, qui garantit une alimentation continue. Dans les systèmes manuels, les opérateurs surveillent les manomètres et basculent les bouteilles lorsque la réserve principale est épuisée. Les basculements semi-automatiques utilisent des seuils de pression (par exemple, haute à 300 psi et basse à 100 psi) : la réserve s’active lorsque la pression de la réserve principale descend en dessous du seuil bas, permettant ainsi le remplacement des bouteilles sans interruption de production.

Les systèmes entièrement automatisés utilisent des capteurs de pression et des automates programmables pour surveiller l'alimentation en temps réel. Lorsque la batterie principale atteint une pression minimale prédéfinie, le régulateur se ferme et le système bascule automatiquement sur la batterie de réserve. Des procédures de purge, souvent réalisées avec des gaz inertes comme l'azote, éliminent les résidus dans les conduites, évitant ainsi toute contamination croisée ou réaction. Ceci est crucial pour les gaz réactifs utilisés dans la fabrication des semi-conducteurs, où même des traces d'impuretés peuvent compromettre la production des plaquettes.

La ventilation fonctionne en continu, les ventilateurs d'extraction assurant un débit d'air supérieur aux exigences réglementaires (par exemple, la norme CGA G-13). Toute fuite de gaz est captée et évacuée en toute sécurité, tandis que des capteurs détectent l'accumulation de substances toxiques ou inflammables et déclenchent l'arrêt du système si les niveaux dépassent les seuils de sécurité.

L'intégration s'étend aux systèmes à l'échelle de l'installation. Les armoires peuvent se connecter au logiciel de gestion du bâtiment via des protocoles comme Modbus, permettant la surveillance à distance et les arrêts d'urgence. Dans les usines de semi-conducteurs, par exemple, les armoires à gaz alimentent les outils de gravure ou de dépôt, où les gaz modulent les propriétés électriques à l'échelle moléculaire.



Des dispositifs de sécurité

La sécurité est au cœur de chaque aspect de cette armoire à gaz intégrée sur mesure. La conception de l'enceinte est conforme aux normes telles que SEMI S2, NFPA 70 et le Code international de la sécurité incendie, et intègre des panneaux de protection contre les explosions de gaz et des kits de purge Z pour les environnements dangereux (Classe I Division II).

Des capteurs assurent une protection multicouche : des transducteurs de pression détectent les baisses de niveau indiquant des fuites, des détecteurs UV-IR repèrent les incendies et des analyseurs de gaz surveillent l’accumulation de substances toxiques. Les alarmes sont paramétrables par l’utilisateur et un système d’arrêt automatique interrompt le flux de gaz en cas d’urgence. Des sprinklers et des tapis de sol antidérapants renforcent la sécurité physique, tandis que des écrans de protection en polycarbonate sur les fenêtres protègent les opérateurs lors des inspections.

Pour les gaz inflammables, des pare-flammes et des clapets anti-retour préviennent les incendies par refoulement. Les systèmes d'évacuation garantissent une évacuation rapide, et les dispositifs de sécurité incendie sont reliés aux alarmes de l'établissement. L'ensemble de ces mesures atténue les risques et protège le personnel, les équipements et l'environnement.



Aspects de personnalisation

Ce qui distingue les armoires à gaz intégrées sur mesure, c'est leur adaptabilité. Les fabricants spécialisés dans les systèmes UHP proposent des configurations pour 1, 2 ou 3 bouteilles, avec des options pour les gaz inertes, toxiques ou inflammables. Les niveaux de contrôle vont du mode manuel de base au mode automatique avancé avec panneaux de purge.

Il est possible de spécifier les matériaux (par exemple, l'Hastelloy pour les gaz corrosifs) et des fonctionnalités supplémentaires telles que des balances pour bouteilles permettant un contrôle précis du poids, des couvertures chauffantes pour les gaz liquéfiés ou des débits élevés pour les procédés exigeants. Les armoires peuvent inclure des boîtiers de distribution de gaz (VMB) pour la distribution multi-outils, permettant de répartir le gaz vers plusieurs injecteurs tout en préservant sa pureté.

La conception modulaire permet une adaptation à l'évolution des opérations. Les configurations ambidextres facilitent l'accès, et l'intégration aux conduites d'échappement ou de gaz existantes garantit une installation sans faille. La personnalisation tient également compte du budget, avec des options pour les composants essentiels et haut de gamme, tout en respectant les normes de qualité telles que l'ISO 9001.



Applications dans l'industrie

Les armoires à gaz intégrées sur mesure sont indispensables dans la fabrication de semi-conducteurs, où elles gèrent les gaz nécessaires à la fabrication des plaquettes, garantissant une distribution précise pour des procédés tels que la gravure plasma ou le dépôt chimique en phase vapeur. Dans les secteurs pharmaceutique et biotechnologique, elles gèrent les approvisionnements en gaz stériles pour la synthèse et les tests. Les laboratoires de recherche les utilisent pour leurs instruments d'analyse, tandis que les industries solaires et photovoltaïques s'appuient sur elles pour le dépôt de matériaux.

En centralisant le stockage, ces armoires réduisent le nombre de cylindres dispersés, diminuent les coûts de location et permettent un accès multi-utilisateurs efficace, accélérant ainsi la production et réduisant les temps d'arrêt.




Panneaux et boîtiers de collecteurs de vannes VMB
Conclusion

Une armoire à gaz intégrée sur mesure constitue un système sophistiqué axé sur la sécurité, permettant de stocker, de réguler et de distribuer les gaz dangereux avec précision et fiabilité. Grâce à ses composants robustes, ses commutations automatisées et sa surveillance intégrée, elle répond aux exigences de la manipulation de substances dangereuses dans des environnements à haut risque. La personnalisation garantit sa conformité aux besoins opérationnels spécifiques, optimisant l'efficacité tout en privilégiant la sécurité. Face à l'évolution des industries, ces armoires demeurent un élément essentiel de la gestion des gaz, préservant l'innovation et la productivité.
