Principes techniques des systèmes de distribution de gaz de laboratoire à ultra-haute pureté

{{{sourceTextContent.subTitle}}}

Principes techniques des systèmes de distribution de gaz de laboratoire à très haute pureté

{{{sourceTextContent.description}}}

Principes techniques des systèmes de distribution de gaz de laboratoire de très haute pureté

Introduction
Dans les laboratoires d’analyse modernes, les centres de recherche et les environnements de fabrication de pointe, l’intégrité d’un système de distribution de gaz de laboratoire est fondamentale pour la réussite des opérations. Ces systèmes sont chargés d’acheminer des gaz de haute pureté, toxiques, corrosifs et inflammables depuis des sources d’alimentation centralisées directement vers les instruments et les postes de travail expérimentaux situés aux points d’utilisation. À mesure que les techniques d'analyse atteignent des limites de détection de plus en plus basses, passant d'une sensibilité de l'ordre des parties par million (ppm) à celle des parties par milliard (ppb) et des parties par billion (ppt), la tolérance à la contamination de fond tombe à un niveau proche de zéro. Par conséquent, la conception, le choix des matériaux, la fabrication et l’automatisation d’un système de distribution de gaz de laboratoire doivent respecter des normes techniques strictes afin de garantir à la fois la pureté des processus et la sécurité du personnel.

système de distribution de gaz de laboratoire
système de distribution de gaz de laboratoire
Science des matériaux et ingénierie des surfaces
Le choix des matériaux métallurgiques utilisés dans un système de distribution de gaz de laboratoire constitue la première ligne de défense contre la contamination par les gaz et la dégradation systémique. Les matériaux de tuyauterie standard disponibles dans le commerce sont totalement inadaptés à la distribution de gaz de haute pureté ou d’ultra-haute pureté (UHP) en raison de la rugosité de leur surface interne, du dégazage et de leur sensibilité à la corrosion chimique.

2.1 Nuances d’acier inoxydable et traitement

La norme industrielle pour les conduites de haute pureté est l’acier inoxydable 316L, un alliage à faible teneur en carbone contenant du molybdène afin d’améliorer la résistance à la corrosion par piqûres et en crevasses. Pour les applications exigeantes, on utilise des alliages issus d’une double fusion, tels que l’acier inoxydable 316L fondu par induction sous vide (VIM) et refondu par arc sous vide (VAR). Le procédé VIM/VAR minimise les inclusions non métalliques, affine la microstructure de l’alliage et permet d’obtenir un matériau hautement homogène. Cette homogénéité structurelle réduit considérablement le dégazage interne des vides microscopiques piégés et offre une base optimale pour les techniques avancées de finition de surface.

2.2 Électropolissage et rugosité de surface

Afin d’éliminer les microfissures mécaniques, les stries et les pièges à particules, les surfaces internes sont soumises à un polissage électrochimique (électropolissage). Ce procédé élimine de manière sélective les pics macroscopiques de la surface métallique à l’aide d’un bain électrolytique, réduisant ainsi la rugosité de surface interne (Ra) à une valeur inférieure à 5 à 10 micro-pouces (0,13 à 0,25 micromètre). Au-delà du lissage de la texture de surface, l’électropolissage enrichit le rapport chrome/fer au niveau de la couche superficielle. Ce film d’oxyde passif riche en chrome agit comme une barrière inerte, empêchant le fer sous-jacent d’interagir avec des gaz traces corrosifs ou l’humidité, préservant ainsi la pureté du fluide de processus.

Cadres de dynamique des fluides et de régulation de la pression
Le maintien d’un profil d’écoulement stable et continu tout en atténuant les fluctuations de pression est essentiel pour les équipements d’analyse sensibles, tels que la chromatographie en phase gazeuse couplée à la spectrométrie de masse (GC-MS) ou la spectrométrie de masse à plasma à couplage inductif (ICP-MS). Un système robuste de distribution de gaz en laboratoire repose sur une hiérarchie bien conçue de confinement et de régulation de la pression.

3.1 Régulation à deux étages vs régulation à un seul étage

Les parcs de stockage centralisés de gaz maintiennent généralement les gaz à des pressions élevées, dépassant souvent 2 000 à 3 000 psi. L’acheminement de ces gaz en toute sécurité vers les équipements de laboratoire nécessite une réduction progressive de la pression. Les régulateurs à un seul étage réduisent la pression de la bouteille à la pression de distribution en une seule étape. Cependant, ils souffrent de l’« effet de pression d’alimentation » (SPE), qui se traduit par une augmentation de la pression de distribution à mesure que la bouteille source se vide. Pour isoler les instruments au point d’utilisation de cette variation, on met en place des systèmes de régulation de pression à deux étages. Le premier étage réduit la pression source fluctuante à un niveau intermédiaire, tandis que le deuxième étage ramène cette pression intermédiaire à une valeur de sortie stable et basse, garantissant ainsi une stabilité absolue de la ligne de base analytique.

3.2 Intégration d’un collecteur de source

L’alimentation continue en gaz est assurée par des collecteurs à commutation automatique. Ces systèmes relient les batteries de bouteilles de gaz primaires et secondaires via un logiciel interne ou des vannes pneumatiques différentielles. Lorsque la batterie de bouteilles active descend en dessous d’un seuil de pression prédéterminé, le collecteur bascule automatiquement le débit vers la batterie de bouteilles de réserve. Cela permet une transition en douceur du système sans perturber les opérations en cours dans le laboratoire, évitant ainsi la stagnation du débit, la diffusion inverse ou les chutes de pression.

Technologies de fabrication et intégrité structurelle
L’assemblage et la jonction des éléments structurels au sein d’un système de distribution de gaz de laboratoire doivent être réalisés selon des protocoles rigoureux de contrôle de la contamination. Les raccords filetés traditionnels ou les manchons à compression introduisent des zones mortes structurelles et constituent des voies de fuite potentielles en cas de dilatation thermique ou de contrainte physique.

4.1 Soudage orbital automatique

Pour les systèmes UHP, les assemblages permanents sont réalisés exclusivement par soudage orbital automatique à l’arc au tungstène sous gaz protecteur (GTAW). Le soudage orbital permet d’obtenir des soudures à pénétration complète hautement reproductibles, exemptes d’oxydation interne, à condition qu’un gaz de protection constant, de l’argon de haute pureté, soit maintenu à l’intérieur des tubes. Le bouclier d’argon empêche l’oxygène d’interagir avec le bain de fusion, éliminant ainsi les soudures « enrobées de sucre » ou oxydées qui, sans cela, constitueraient des zones de forte génération de particules et dégraderaient la couche protectrice d’oxyde de chrome.

4.2 Configurations des raccords

Lorsque des composants doivent rester amovibles à des fins d’entretien, tels que les régulateurs, les filtres et les vannes, l’utilisation de raccords à joint métallique à étanchéité par contact (tels que les raccords VCR) est obligatoire. Ces configurations utilisent un joint métallique comprimé entre deux faces métalliques polies, assurant une étanchéité métal contre métal sans jeu qui empêche toute infiltration atmosphérique et présente des taux de fuite d’hélium inférieurs à 1×10⁻⁹ atm cc/s.

Architecture de sécurité et contrôle automatisé des processus
La distribution de gaz toxiques, pyrophoriques ou hautement inflammables au sein d’environnements de laboratoire fermés présente des risques inhérents. Par conséquent, les systèmes modernes de distribution de gaz de laboratoire intègrent une surveillance active de la sécurité ainsi que des systèmes automatisés d’intervention d’urgence.

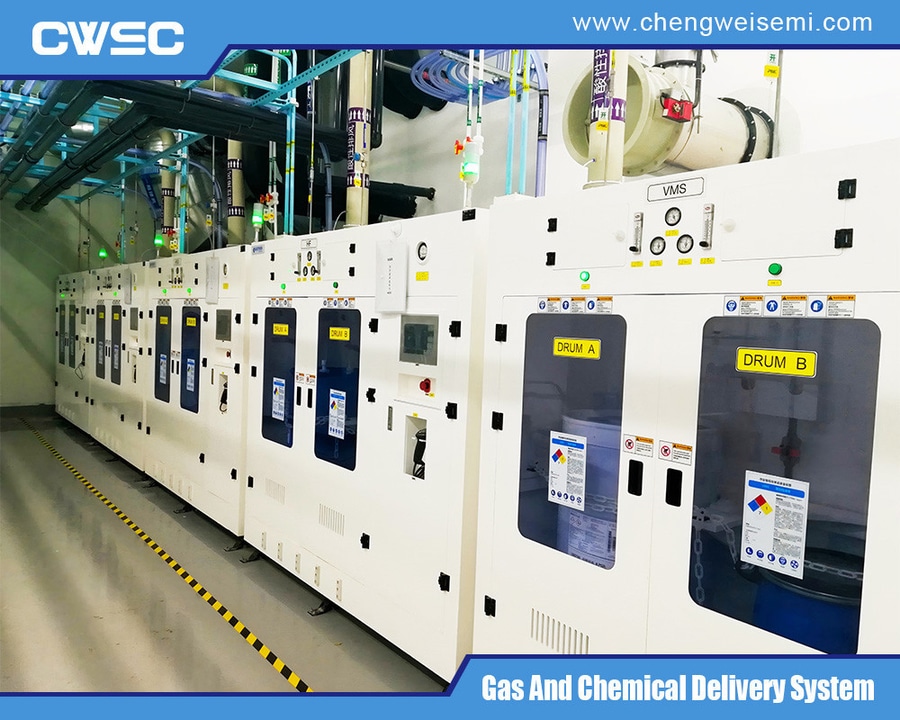

Armoires à gaz et boîtiers de vannes (VMB) : les gaz dangereux sont confinés dans des armoires à gaz à ventilation continue et à pression négative, ou dans des boîtiers de vannes (VMB). Les vitesses de l’air à la surface de l’armoire sont strictement régulées afin de garantir que toute fuite microscopique soit évacuée en toute sécurité, loin des techniciens.
Vannes d’isolement automatisées : des vannes d’isolement pneumatiques normalement fermées (NC) sont installées directement au niveau de la source de gaz. Ces vannes nécessitent une pression pilote pneumatique continue pour rester ouvertes et isolent automatiquement la bouteille de gaz en cas de coupure d’alimentation électrique ou de perte du signal de commande.
Têtes de détection de fuites de gaz : des capteurs de gaz électrochimiques, infrarouges ou catalytiques sont placés à l’intérieur des enceintes et aux points d’utilisation. Si la concentration d’un gaz cible dépasse un seuil de sécurité, les capteurs déclenchent l’automate de sécurité afin d’isoler les conduites d’alimentation, d’activer les épurateurs et de déclencher des alarmes locales.
Sous-systèmes de tuyauterie coaxiale : les conduites à haut risque utilisent une tuyauterie coaxiale (à double enveloppe). Le tube de process interne achemine le gaz cible, tandis que le tube de confinement coaxial externe est surveillé en permanence via un transmetteur de vide ou une boucle de purge à l’azote sous pression afin de détecter immédiatement toute rupture interne de la conduite.
système de distribution de gaz de laboratoire
système de distribution de gaz de laboratoire
Essais, vérification et mise en service du système
Avant qu’un système de distribution de gaz de laboratoire puisse être certifié pour les gaz de procédé, une série d’essais de validation doit être effectuée et consignée. Le protocole standard comprend des essais de pression structurelle, une détection des fuites par spectromètre de masse à hélium et une vérification de la teneur en humidité et en particules.

L’intégrité structurelle est d’abord vérifiée à l’aide d’azote d’ultra-haute pureté afin de réaliser un essai de maintien de pression pneumatique à une pression comprise entre 1,25 et 1,5 fois la pression de service maximale du système. Une fois l’intégrité structurelle confirmée, un essai de fuite à l’hélium est réalisé à l’aide de méthodes de détection par « sniffing » externe ou par vide interne. Le système doit présenter un taux de fuite global inférieur à 1×10⁻⁹ atm cc/s afin d’empêcher les contaminants atmosphériques à l’état d’ultra-traces de pénétrer dans le flux de fluide par des microfissures. Enfin, des instruments d’analyse de l’humidité et de l’oxygène sont raccordés aux sorties terminales afin de vérifier que la purge continue a ramené les niveaux d’eau et d’oxygène résiduels aux niveaux requis (inférieurs au ppb ou à un chiffre en ppm), garantissant ainsi que le réseau de distribution est entièrement optimisé pour une utilisation analytique immédiate.

Pour en savoir plus sur les systèmes de distribution de gaz de laboratoire, vous pouvez consulter le site de Chengwei Semiconductor à l’adresse https://www.chengweisemi.com/laboratory/.
