Ingénierie de l’ultra-haute pureté et de la sécurité : l’architecture de l’armoire à gaz moderne pour semi-conducteurs

Introduction : le rôle essentiel de l’infrastructure gazière en amont de la fab
Dans les usines modernes de fabrication de semi-conducteurs (fabs), les étapes de traitement reposent sur des réactions chimiques complexes induites par des gaz spécialisés. Ces gaz — parmi lesquels le silane (SiH₄), la phosphine (PH₃), le trifluorure de bore (BF₃), l’hexafluorure de tungstène (WF₆) et le chlorure d’hydrogène (HCl) — sont essentiels aux opérations de dépôt, de dopage, de gravure et de nettoyage. Cependant, bon nombre de ces gaz spéciaux pour l’électronique (ESG) présentent des propriétés hautement dangereuses : ils sont pyrophoriques, toxiques, corrosifs, inflammables, ou combinent plusieurs de ces risques. Par conséquent, l’armoire à gaz pour semi-conducteurs constitue la principale barrière de confinement entre ces substances mortelles et l’environnement de la salle blanche de fabrication.

Une armoire à gaz pour semi-conducteurs est une enceinte de haute ingénierie conçue pour stocker des bouteilles de gaz en toute sécurité, réguler les pressions d’alimentation et surveiller en continu les conditions de processus. Loin d’être un simple casier métallique, une armoire à gaz moderne intègre une mécanique des fluides précise, des systèmes de contrôle électrique automatisés, des capteurs de sécurité à haute sensibilité et des circuits de composants d’ultra-haute pureté (UHP). Les nœuds de dispositifs de pointe exigeant un contrôle strict de la contamination à l’échelle de quelques parties par milliard (ppb), l’architecture de l’armoire à gaz pour semi-conducteurs a évolué, passant de simples boîtiers de confinement à des nœuds de distribution de processus intelligents et multicouches.

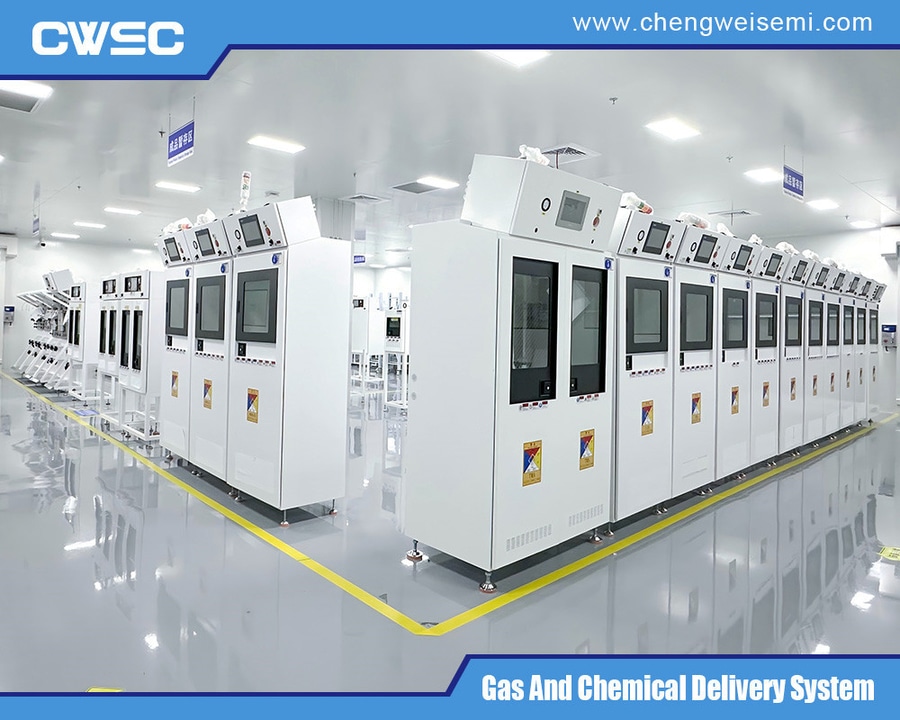

Fabricant d’armoires à gaz pour semi-conducteurs
Fabricant d’armoires à gaz pour semi-conducteurs
Architecture mécanique et structurelle
L’enveloppe physique d’une armoire à gaz pour semi-conducteurs est conçue pour résister aux pressions internes et empêcher tout rejet de produits chimiques vers l’extérieur. Généralement fabriquée en acier laminé à froid de calibre 11 ou plus épais, l’enceinte de l’armoire présente des joints soudés en continu afin d’éliminer les voies de fuite structurelles. Les surfaces extérieures sont recouvertes d’un revêtement en poudre époxy résistant aux produits chimiques afin d’empêcher la corrosion due à l’humidité ambiante ou à l’exposition à des vapeurs chimiques agressives.

Le compartiment interne est conçu autour d’un système actif d’évacuation en dépression. Les usines de fabrication de semi-conducteurs exigent qu’un système de ventilation d’évacuation dédié aspire en continu l’air à travers l’armoire, en maintenant une vitesse frontale minimale — généralement de 200 pieds linéaires par minute (LFPM) — au niveau des ouvertures des portes et des panneaux vitrés. Cette dépression dynamique garantit que, si une fuite mineure au niveau d’un raccord venait à se produire à l’intérieur de l’armoire, les fumées dangereuses seraient directement aspirées vers le système d’épuration ou de traitement de l’installation, plutôt que de s’échapper dans la zone périphérique de la fab. La fenêtre d’observation est fabriquée en verre de sécurité ignifugé et renforcé de fils métalliques, ce qui permet aux techniciens d’inspecter visuellement les raccords des bouteilles sans compromettre l’intégrité de la barrière de confinement secondaire. De plus, l’intérieur est équipé de mécanismes de fermeture et de verrouillage automatiques sur les portes afin de garantir le maintien automatique du confinement.

Conception du collecteur de gaz ultra-haute pureté (UHP)
Au cœur de l’armoire à gaz pour semi-conducteurs se trouve le panneau de gaz ou collecteur de distribution. Ce système doit fournir des gaz sans introduire la moindre trace de particules étrangères, d’humidité ou d’oxygène, susceptibles de provoquer des défauts sur un transistor à l’échelle du nanomètre. L’ensemble du circuit humide — c’est-à-dire toute surface en contact direct avec le gaz de procédé — est fabriqué en acier inoxydable 316L VIM/VAR (fusion par induction sous vide / refusion à l’arc sous vide). Cet alliage spécialisé présente un taux d’inclusions de fond extrêmement faible et est soumis à des procédés rigoureux d’électropolissage afin d’obtenir une surface interne ultra-lisse, semblable à un miroir, avec une rugosité de surface (Ra) typique inférieure à 5 à 10 micro-pouces.

L’électropolissage forme une couche de passivation d’oxyde dense et riche en chrome à la surface du métal. Cette couche remplit deux fonctions : elle minimise la surface sur laquelle les molécules de gaz peuvent adhérer (désorption de l’humidité) et elle empêche les gaz agressifs tels que le chlorure d’hydrogène ou le fluor de corroder la matrice métallique sous-jacente. Les raccordements au sein du collecteur sont réalisés par soudage TIG orbital automatisé ou à l’aide de raccords à joint plat en métal de haute pureté (VCR). Cela élimine les filetages, les cavités ou les angles morts où l’humidité ou les impuretés pourraient s’accumuler, ce qui facilite un écoulement uniforme du gaz et des phases de purge rapides lors des changements de bouteilles.

Modules de contrôle des processus et séquences de purge automatisées
La gestion des conduites de gaz nécessite des modules sophistiqués de régulation des fluides à l’intérieur du tableau. Un collecteur standard de haute pureté intègre des régulateurs de débit massique électroniques (MFC), des vannes de process pneumatiques, des régulateurs à membrane ou à soufflet, ainsi que des transducteurs de pression électroniques. Le régulateur de pression de sortie réduit la pression brute de la bouteille — qui peut dépasser 2 000 livres par pouce carré (psi) pour les gaz comprimés — à une pression de sortie hautement stable et contrôlable, requise par les outils de traitement au point d’utilisation.

Une caractéristique déterminante de l’armoire automatisée de gaz pour semi-conducteurs est sa capacité à exécuter des routines de purge autonomes, pilotées par logiciel. Avant de pouvoir déconnecter une bouteille de gaz vide, ou avant d’intégrer une nouvelle bouteille dans la boucle de processus, les vapeurs toxiques résiduelles ou l’air ambiant doivent être entièrement éliminés. L’armoire y parvient grâce à une séquence de purge croisée programmée. Cette routine utilise une conduite de purge à l’azote dédiée et un générateur de vide actif (venturi ou pompe à vide mécanique) pour faire alterner le collecteur de manière répétée entre une injection d’azote inerte à haute pression et une extraction sous vide poussé. En exécutant automatiquement des dizaines de ces cycles pression-vide, le système dilue tout résidu volatil jusqu’à des concentrations inférieures aux limites d’exposition admissibles (PEL), protégeant ainsi les techniciens de terrain lors des opérations de remplacement des bouteilles.

Systèmes intégrés de sécurité des personnes et instrumentation
La sécurité industrielle nécessite une matrice de capteurs à plusieurs niveaux à l’intérieur de l’enceinte. Les armoires à gaz sont équipées de détecteurs de gaz électrochimiques, infrarouges ou à bande de papier hautement spécifiques, calibrés pour détecter des concentrations inférieures à quelques parties par million du gaz spécifique stocké à l’intérieur de l’enceinte. Si une fuite est détectée, le système déclenche une séquence d’arrêt d’urgence, isolant la bouteille à la source via une vanne pneumatique.

Au-delà des instruments de détection de fuites de gaz, les armoires intègrent des détecteurs de flammes optiques ultraviolets/infrarouges (UV/IR) pour identifier immédiatement les incendies pyrophoriques, tels que les incidents d’inflammation du silane. Des capteurs thermiques surveillent les seuils de température ambiante, tandis que des pressostats différentiels contrôlent en permanence le système de ventilation d’évacuation afin de garantir que les vitesses frontales requises ne baissent pas. En cas de défaillance du flux d’air d’évacuation, ou si une flamme interne ou une fuite de gaz est détectée, le contrôleur centralisé ordonne la fermeture immédiate de toutes les lignes de processus. Ces systèmes de sécurité sont câblés aux systèmes d’arrêt d’urgence (EPO) et interverrouillés directement avec des vannes pneumatiques à sécurité intégrée, qui se ferment automatiquement en cas de coupure de l’alimentation électrique ou de la pression d’air pneumatique.

fabricant d’armoires à gaz pour semi-conducteurs
fabricant d’armoires à gaz pour semi-conducteurs
Conclusion : perspectives d’avenir et intégration dans les usines intelligentes
À mesure que l’industrie des semi-conducteurs progresse vers des nœuds de 2 nanomètres et au-delà, les marges de variation des procédés et de fiabilité du matériel continuent de se réduire. L’armoire à gaz pour semi-conducteurs passe du statut de mécanisme de sécurité localisé à celui d’élément entièrement connecté au réseau de l’usine intelligente. Les architectures modernes intègrent de plus en plus des instruments IoT avancés, des microcontrôleurs d’edge computing et des systèmes de surveillance prédictive de l’état de santé dans la boucle du panneau de gaz.

En analysant en temps réel les taux de chute de pression, les temps de réponse pneumatiques et les gradients de température ambiante, l’analyse prédictive permet d’identifier l’usure des membranes des régulateurs ou l’érosion microscopique des sièges de vannes avant qu’une défaillance catastrophique ou une perturbation du processus ne se produise. Grâce à une intégration poussée avec les systèmes globaux d’exécution de la fabrication (MES), l’armoire à gaz moderne pour semi-conducteurs fournit en continu des données sur l’état du système. Cette approche optimise la disponibilité des équipements, réduit les coûts de maintenance et garantit une conformité stricte aux normes rigoureuses en matière de micro-contamination et de sécurité au travail à l’échelle mondiale.
