Dans les industries où la contamination peut entraîner des défaillances catastrophiques ou une altération de la qualité des produits, le choix des composants de contrôle des fluides est primordial. La vanne à membrane en acier inoxydable UHP 316L s'impose comme un élément essentiel des systèmes à ultra-haute pureté (UHP). Conçue pour les environnements exigeant une propreté et une fiabilité maximales, cette vanne intègre des matériaux et une ingénierie de pointe pour garantir une étanchéité parfaite et une production de particules minimale. L'appellation UHP désigne les systèmes maintenant des niveaux de pureté supérieurs à 99.9999 %, couramment requis dans la fabrication de semi-conducteurs, la production pharmaceutique et les biotechnologies. La version en acier inoxydable 316L offre une résistance accrue à la corrosion, la rendant idéale pour la manipulation de produits chimiques et de gaz agressifs.

Cet article examine en détail les aspects techniques de la vanne à membrane en acier inoxydable UHP 316L, en explorant sa construction, ses principes de fonctionnement, ses applications et les considérations relatives à sa maintenance. La compréhension de ses caractéristiques permettra aux ingénieurs et techniciens de mieux appréhender son rôle dans la préservation de l'intégrité des procédés.




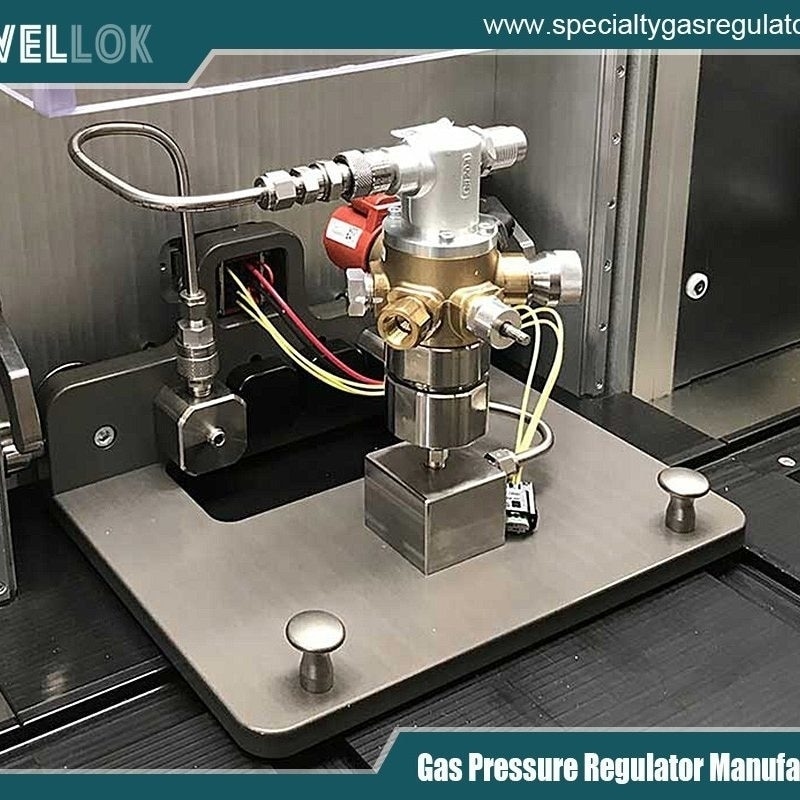

Régulateur spécialisé à deux étages en acier inoxydable de haute pureté
Composition et propriétés du matériau

Au cœur de la vanne à membrane en acier inoxydable UHP 316L se trouve son matériau principal : l’acier inoxydable 316L. Cet alliage austénitique contient environ 16 à 18 % de chrome, 10 à 14 % de nickel et 2 à 3 % de molybdène, avec une faible teneur en carbone (moins de 0.03 %) afin de prévenir la précipitation de carbures lors du soudage. La désignation « L » indique cette faible teneur en carbone, qui améliore la soudabilité et réduit le risque de corrosion intergranulaire.

Dans les applications UHP, la pureté des matériaux est essentielle. L'acier inoxydable 316L est électropoli pour obtenir un état de surface dont la rugosité moyenne (Ra) atteint 0.13 micromètre. Cette surface lisse minimise les sites d'adhérence des contaminants, réduisant ainsi le détachement de particules et la prolifération bactérienne. La couche de passivation de l'alliage, formée d'oxyde de chrome, offre une excellente résistance aux milieux corrosifs tels que l'acide chlorhydrique, l'acide sulfurique et l'eau ultrapure.

La membrane est généralement fabriquée à partir de matériaux élastomères comme l'EPDM (éthylène-propylène-diène monomère) ou le PTFE (polytétrafluoroéthylène), mais dans les modèles UHP, il s'agit souvent d'une membrane métallique multicouche en acier inoxydable 316L ou en Hastelloy pour une durabilité accrue. Ces membranes métalliques éliminent les risques de perméation associés aux polymères, garantissant une étanchéité parfaite même sous des différentiels de pression élevés.



Principes de conception et de fonctionnement

La vanne à membrane en acier inoxydable UHP 316L est dotée d'une conception unique qui isole le fluide de process du mécanisme d'actionnement. Contrairement aux vannes à globe ou à bille classiques, elle utilise une membrane flexible pour assurer l'étanchéité du passage du fluide. Actionnée manuellement, pneumatiquement ou électriquement, la membrane se déforme pour ouvrir ou fermer le siège de la vanne, empêchant ainsi tout contact de la tige ou du joint d'étanchéité avec le fluide.

Les principales caractéristiques de conception comprennent :

– Configuration du corps : Disponible en version à déversoir ou à passage direct. Les vannes à déversoir offrent un meilleur contrôle du débit pour la régulation, tandis que les vannes à passage direct minimisent les zones mortes, réduisant ainsi les zones de piégeage des contaminants.

– Ensemble du capot : Scellé hermétiquement pour préserver l’intégrité de l’acier UHP. Sur les modèles en acier inoxydable 316L, le capot est souvent soudé ou fixé par bride afin d’éliminer les raccords filetés susceptibles d’accumuler des particules.

– Mécanismes d’actionnement : Les actionneurs pneumatiques sont privilégiés pour l’automatisation, offrant des temps de réponse rapides (moins d’une seconde) et des options de sécurité intégrée. Les variantes à solénoïde s’intègrent aux systèmes PLC pour un contrôle précis.

En fonctionnement, la vanne présente un taux de fuite d'hélium inférieur à 1 × 10⁻⁹ mbar l/s, surpassant ainsi les normes ASME BPE pour les équipements de bioprocédés. Les pressions nominales s'étendent généralement du vide à 150 psi, avec des plages de température de fonctionnement de -20 °C à 150 °C, selon le matériau de la membrane. Les coefficients de débit (Cv) varient selon la taille, de 0.5 pour les vannes de 1/4 de pouce à plus de 10 pour les diamètres supérieurs, garantissant un transfert efficace du fluide sans génération de particules induite par les turbulences.

L'analyse par éléments finis (AEF) est fréquemment utilisée en conception pour optimiser la répartition des contraintes dans le diaphragme, prolongeant ainsi sa durée de vie au-delà d'un million de cycles. Les simulations de dynamique des fluides numérique (CFD) permettent d'affiner les géométries internes pour un écoulement laminaire, un facteur essentiel dans les systèmes de distribution de gaz.



Applications dans les industries de haute pureté

La vanne à membrane en acier inoxydable UHP 316L est largement utilisée dans les secteurs où la pureté est essentielle. Dans la fabrication de semi-conducteurs, elle contrôle le débit de gaz spéciaux comme le silane et l'arsine lors des procédés de dépôt chimique en phase vapeur (CVD). Ses faibles propriétés de dégazage préviennent les défauts des plaquettes, garantissant des rendements supérieurs à 95 %.

Dans l'industrie pharmaceutique, ces vannes sont essentielles aux systèmes d'eau pour préparations injectables (EPI) et aux lignes de remplissage stériles. Leur conformité aux normes USP Classe VI et aux réglementations de la FDA garantit leur biocompatibilité, tandis que leur fabrication en acier inoxydable 316L leur permet de résister aux cycles de nettoyage en place (NEP) et de stérilisation en place (SEP) à 135 °C.

Les applications en biotechnologie comprennent le transfert de milieux de culture dans les bioréacteurs et les systèmes de chromatographie, où la conception sans espace mort de la vanne minimise les risques de contamination croisée. Dans les instruments d'analyse, tels que les spectromètres de masse, elle manipule les gaz d'échantillon avec précision, préservant ainsi l'intégrité du signal.

Des domaines émergents comme les piles à combustible à hydrogène et la fabrication de cellules photovoltaïques exploitent également ces vannes pour la manipulation d'électrolytes et de précurseurs ultra-purs. Leur intégration modulaire dans des collecteurs permet de concevoir des systèmes compacts et personnalisables, réduisant ainsi l'encombrement dans les salles blanches.



Avantages par rapport aux vannes alternatives

Comparée aux vannes à soufflet ou à pointeau, la vanne à membrane en acier inoxydable UHP 316L offre plusieurs avantages. Son joint à membrane élimine les joints toriques dynamiques, réduisant ainsi l'usure et les risques de fuite. Il en résulte des coûts de maintenance réduits et un temps moyen entre les pannes (MTBF) allongé.

La génération de particules est négligeable, souvent inférieure à 0.1 particule par pied cube, conformément à la norme ISO 14644-1 pour les salles blanches de classe 1. Sa résistance à la corrosion est supérieure à celle de l'acier inoxydable 304, notamment en milieu chloré, ce qui prolonge sa durée de vie dans les installations côtières ou chimiques.

L'efficacité énergétique est un autre atout ; les faibles forces d'actionnement (moins de 10 Nm pour les versions manuelles) réduisent la fatigue de l'opérateur et la consommation d'air comprimé. Sa polyvalence, grâce à sa capacité d'adaptation des échelles de laboratoire aux échelles industrielles, est assurée par des ports allant de 1/4 pouce à 2 pouces.

Cependant, les ingénieurs doivent tenir compte des limitations, telles que la fatigue potentielle du diaphragme dans les applications à cycles élevés, atténuée par la maintenance prédictive utilisant des capteurs de vibrations.



Maintenance et bonnes pratiques

Un entretien régulier garantit la longévité de la vanne à membrane en acier inoxydable UHP 316L . L'intégrité de la membrane doit être vérifiée visuellement tous les trimestres, et des contrôles non destructifs, comme le ressuage, doivent être effectués sur les cordons de soudure.

Le remplacement du diaphragme est simple et souvent sans outil sur les modèles à démontage rapide. La lubrification est minimale : les composants de l’actionneur sont lubrifiés avec des graisses de qualité alimentaire afin d’éviter toute contamination.

Les meilleures pratiques d'installation comprennent le soudage orbital des raccords, avec des joints testés à l'hélium. L'orientation est importante ; un montage vertical évite la stagnation de l'eau dans les déversoirs.

Le dépannage des problèmes courants tels que les fuites implique la vérification de la pression de l'actionneur (généralement de 60 à 90 psi) et de l'alignement du diaphragme. Les diagnostics avancés intègrent des capteurs IoT pour une surveillance en temps réel et la prédiction des pannes grâce à des algorithmes d'apprentissage automatique.

La formation du personnel aux techniques de manipulation aseptique est essentielle, car un assemblage incorrect peut introduire des contaminants. Les programmes de certification comme ceux de l'ISPE mettent l'accent sur ces protocoles.



Développements futurs

Face à la quête de pureté croissante, les vannes à membrane en acier inoxydable UHP 316L innovent en intégrant des fonctionnalités intelligentes telles que la RFID intégrée pour la traçabilité et des corps fabriqués par impression 3D pour les géométries complexes. Les nanorevêtements peuvent renforcer l'inertie de surface, tandis que les matériaux hybrides pourraient étendre les plages de températures d'utilisation.

Le développement durable favorise le recyclage des matériaux, la valeur élevée des déchets de l'acier inoxydable 316L contribuant à l'économie circulaire. L'intégration avec l'Industrie 4.0 permet des analyses prédictives, optimisant ainsi la disponibilité des équipements pour les opérations fonctionnant 24 h/24 et 7 j/7.




vanne à membrane en acier inoxydable UHP 316L
Conclusion

La vanne à membrane en acier inoxydable UHP 316L illustre l'excellence de l'ingénierie dans les applications exigeant une pureté critique. Sa construction robuste, son contrôle précis et sa maintenance minimale en font un produit indispensable dans les industries de haute technologie. Grâce à une approche privilégiant la science des matériaux et l'innovation en matière de conception, cette vanne continue d'évoluer pour répondre aux exigences des technologies de demain.

Pour en savoir plus sur la vanne à membrane en acier inoxydable UHP 316L , vous pouvez consulter le site de Jewellok : https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
