Comment fonctionne un régulateur de pression en acier inoxydable pour l'industrie pétrolière et gazière ?

Comment fonctionne un régulateur de pression en acier inoxydable pour l'industrie pétrolière et gazière ?

La régulation de la pression est essentielle au bon fonctionnement des systèmes pétroliers et gaziers, de l'extraction en amont au transport et à la distribution en aval. Parmi les différents matériaux utilisés dans cet environnement exigeant, l'acier inoxydable se distingue par sa durabilité, sa résistance à la corrosion et sa fiabilité. Cet article technique détaille les principes de fonctionnement, les composants, les matériaux et les applications spécifiques des régulateurs de pression en acier inoxydable pour le gaz dans l'industrie pétrolière et gazière. Destiné aux ingénieurs, techniciens et professionnels du secteur, il offre une compréhension approfondie du fonctionnement de ces dispositifs qui assurent un contrôle précis de la pression dans des conditions extrêmes.

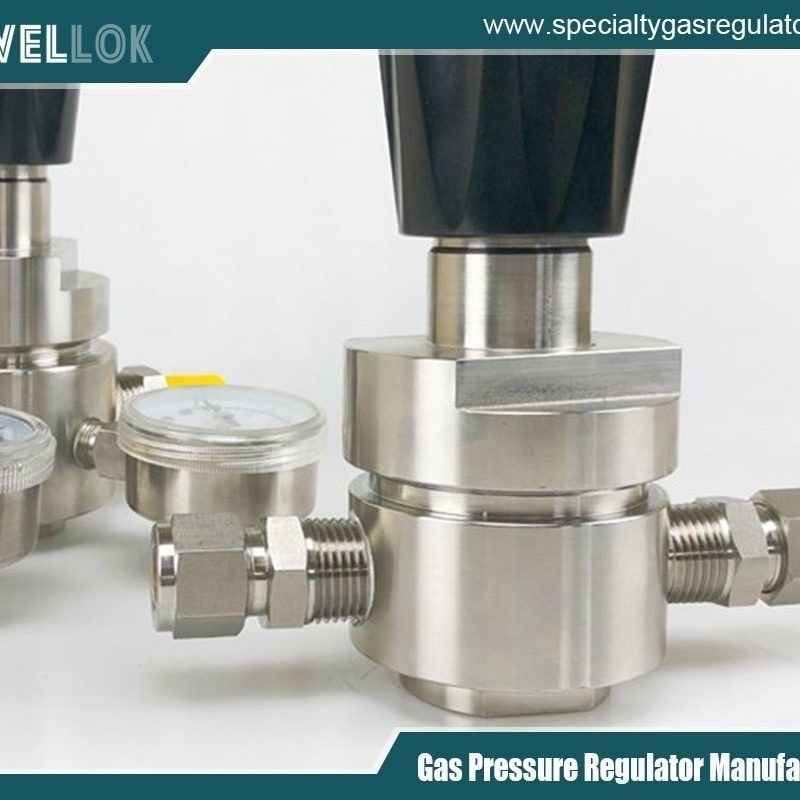

régulateur de pression pour bouteille de CO2


Introduction : Le rôle crucial de la régulation de la pression
Dans l'industrie pétrolière et gazière, les fluides – pétrole brut, gaz naturel ou divers hydrocarbures transformés – sont transportés et traités sous pression. Cette pression doit être rigoureusement contrôlée afin de garantir la sécurité, de protéger les équipements, de respecter les spécifications des procédés et de se conformer aux normes réglementaires. Une défaillance de la pression peut entraîner des catastrophes, telles que des explosions, des fuites, des dommages environnementaux et des pertes de vies humaines.

Le régulateur de pression de gaz en acier inoxydable est une vanne de régulation automatique qui réduit une pression d'entrée élevée et variable à une pression de sortie stable et plus basse, quelles que soient les fluctuations de la pression en amont ou de la demande en aval. Fabriqués en acier inoxydable, notamment des nuances comme le 316, le 316L ou le 17-4 PH, ces régulateurs offrent une résistance exceptionnelle à la corrosion, à l'érosion, aux hautes températures et à l'exposition au sulfure d'hydrogène (H₂S), fréquentes dans les opérations pétrolières et gazières.

Cet article explore les mécanismes de fonctionnement de ces dispositifs robustes, composant par composant, dans les contextes exigeants des plateformes offshore, des pipelines, des raffineries et des réseaux de distribution de gaz.





Principe de fonctionnement fondamental : L'équilibre des forces
Un régulateur de pression fonctionne selon un principe simple d'équilibre des forces. Il ajuste automatiquement la section de passage à travers la vanne afin de maintenir une pression de sortie définie.

Le mécanisme central repose sur trois forces clés :

La force de chargement : Cette force, qui « exige » la pression de sortie cible, est généralement fournie par un ressort (dans les régulateurs à ressort) ou un dôme à gaz (dans les régulateurs à commande pilote).
La force de détection : Il s'agit de la force exercée par la pression de sortie agissant sur un élément de détection (un diaphragme ou un piston).
La force adverse : Il s'agit de la force exercée par la pression d'entrée qui tente d'ouvrir ou de fermer la vanne, selon sa conception.
À l'équilibre :
Force de chargement = Force de détection ± Force opposée (selon la conception)

Lorsque la pression de sortie chute (par exemple, en raison d'une augmentation de la demande en aval), la force de détection diminue. La force de charge la surmonte alors, poussant le diaphragme ou le piston pour ouvrir la vanne principale, ce qui permet un débit plus important et rétablit la pression de sortie au point de consigne.

À l'inverse, si la pression de sortie augmente (par exemple, si la demande diminue), la force de détection accrue comprime le mécanisme de chargement, qui se déplace pour fermer la vanne, réduisant ainsi le débit et abaissant la pression.

Ce réglage continu et automatique est l'essence même de la régulation.





Composants clés d'un régulateur en acier inoxydable
Comprendre la fonction de chaque pièce est essentiel pour appréhender le fonctionnement global.

3.1. Carrosserie et capot

Matière:  Fabriqué à partir d'acier inoxydable ASTM A351 CF8M (équivalent à l'acier inoxydable 316) ou de nuances similaires. Ce matériau offre une excellente résistance aux chlorures, au CO₂ et aux environnements faiblement contaminés par le H₂S.
Fonction: Le boîtier principal sous pression. Le corps comprend les orifices d'entrée et de sortie ainsi que le siège. Le capot renferme le mécanisme de chargement et assure l'étanchéité.
3.2. Garniture intérieure (Les éléments de commande)

Siège de soupape: Souvent fabriqué en acier inoxydable plus dur (comme le 17-4 PH) ou en stellite pour une meilleure résistance à l'érosion, il assure l'étanchéité avec l'élément de fermeture.
Élément de fermeture (bouchon, disque ou clapet) : L'élément mobile qui entre en contact avec le siège pour arrêter le flux. Les modèles comprennent des sièges souples (en élastomère pour une étanchéité parfaite) ou des sièges métalliques (pour les hautes températures/l'érosion).
Tige: Relie l'ensemble diaphragme à l'élément de fermeture. Soumis à des forces de frottement et de flexion, il nécessite un acier inoxydable haute résistance comme le 17-4 PH.
3.3. Élément de détection

Diaphragme: Le capteur le plus courant. Il s'agit d'une membrane flexible, généralement en élastomère (par exemple, NBR, FKM), renforcée par un disque en acier inoxydable. Ce capteur isole le mécanisme de chargement du fluide de process tout en transmettant les forces de pression. Pour les modèles entièrement en acier inoxydable, on utilise des diaphragmes métalliques soudés.
piston: Utilisé dans les applications à haute pression ou avec des gaz chargés. Un piston en acier inoxydable muni de joints se déplace à l'intérieur d'un cylindre. Moins sensible qu'un diaphragme, mais plus robuste pour les écoulements chargés de particules solides.
3.4. Mécanisme de chargement

Printemps :  L'élément de charge le plus courant est un ressort hélicoïdal précomprimé en acier inoxydable (par exemple, 316 ou Inconel pour les hautes températures). Ce ressort fournit la force de charge. Le réglage de la compression du ressort (à l'aide d'une vis de réglage) permet de définir la pression de sortie.
Système pilote à dôme : Dans les régulateurs plus complexes, la force de compression est fournie par la pression du gaz provenant d'un régulateur pilote agissant sur un grand diaphragme. Ceci permet un contrôle plus précis, un réglage à distance du point de consigne et une capacité accrue.
3.5. Filtre

Un filtre intégré ou en amont, constitué d'une maille en acier inoxydable fritté, est indispensable. Il protège les garnitures et le siège délicats du sable, de la rouille, des dépôts de calcaire et autres particules courantes dans la production pétrolière et gazière, prévenant ainsi l'usure et le colmatage.




Cycle opérationnel détaillé
Suivons le processus de fonctionnement d'un régulateur typique en acier inoxydable à ressort et à membrane :



Étape 1 : État initial (Pas de flux, équilibre)
La vis de réglage comprime le ressort, qui appuie sur le diaphragme. Ce dernier plaque la tige et l'obturateur contre le siège, maintenant ainsi la vanne fermée. La pression d'entrée (P1) est élevée ; la pression de sortie (P2) est à la valeur de consigne souhaitée, sans débit.



Étape 2 : La demande en aval ouvre la vanne
Une vanne aval s'ouvre, créant une demande. Le débit commence, ce qui provoque une chute de P2. Cela réduit la force ascendante exercée sur la face inférieure du diaphragme. La force du ressort précomprimé devient alors prédominante, repoussant davantage le diaphragme et la tige vers le bas. Cette action ouvre la vanne principale, augmentant ainsi la section de passage.



Étape 3 : Obtenir un flux équilibré
À mesure que le débit augmente, la pression P2 se rétablit. La force P2 croissante s'exerce vers le haut sur le diaphragme, contrebalançant la force du ressort. Le système atteint un nouvel équilibre où la force du ressort, la pression de sortie et les forces d'écoulement s'équilibrent. La vanne se stabilise en position partiellement ouverte, assurant le débit précis nécessaire au maintien de P2 à la valeur de consigne.



Étape 4 : Répondre aux variations de la demande
Si la demande en aval augmente, P2 diminue, le ressort prend l'avantage, la vanne s'ouvre davantage et le débit augmente pour rétablir P2.
Si la demande en aval diminue, P2 augmente, surmontant légèrement le ressort, la vanne se ferme, réduisant le débit à une valeur inférieure de P2.



Étape 5 : Arrêt
Lorsque la demande en aval s'arrête (P2 atteint le point de consigne sans débit), la force P2 croissante finit par comprimer complètement le ressort, soulevant le diaphragme et permettant à l'élément de fermeture d'être forcé fermement dans le siège par la pression d'entrée ou un ressort secondaire, assurant une fermeture étanche.





Pourquoi l'acier inoxydable ? La science des matériaux en environnements extrêmes
Le choix des aciers inoxydables de la série 300 ou à durcissement structural n'est pas fortuit ; c'est une nécessité technique.

Résistance à la corrosion: La couche passive d'oxyde de chrome protège contre la corrosion générale due à l'eau produite contenant des chlorures, du CO₂ (corrosion douce) et des conditions légèrement acides (H₂S).
Résistance et ténacité : La limite d'élasticité élevée permet des conceptions compactes et à haute pression (par exemple pour la régulation en tête de puits ou le refoulement du compresseur).
Résistance à l'érosion : Les aciers inoxydables trempés résistent à l'usure abrasive causée par le sable et les particules présentes dans les eaux de puits non traitées.
Service cryogénique et haute température : Les nuances comme le 316L offrent de bonnes performances dans une large gamme d'applications, allant des applications GNL (-162 °C) aux flux de procédés chauds.
HService ₂S (avec limitations) : Pour le service en milieu acide NACE MR0175/ISO 15156, des limites de dureté spécifiques (≤22 HRC pour certains composants) doivent être respectées, ce qui peut être réalisé avec des aciers inoxydables correctement traités thermiquement comme le 316L ou les aciers duplex.




Conception avancée : régulateurs à commande pilote
Pour les fortes chutes de pression, les débits élevés ou les exigences d'une extrême précision, on utilise des régulateurs à commande pilote. Dans ce cas, la force de fermeture de la vanne principale est assurée par la pression du gaz provenant d'un petit régulateur pilote de haute précision.

Le régulateur pilote détecte la pression de sortie du régulateur principal.
Elle alimente un dôme situé au-dessus du diaphragme principal en pression contrôlée.
La pression exercée par le dôme constitue la force de chargement. Si la pression de sortie principale chute, le pilote réduit la pression du dôme, permettant ainsi à la vanne principale de s'ouvrir davantage.
Ce procédé en deux étapes offre une précision supérieure, une plus grande capacité et la possibilité de gérer des variations de pression d'entrée plus importantes avec moins de chute (décalage).




Considérations spécifiques à l'application dans le secteur pétrolier et gazier
En amont (production) : Les régulateurs de tête de puits (ou vannes d'étranglement) contrôlent le débit provenant du réservoir. Ils sont confrontés à des écoulements multiphasiques, au sable, à des pressions élevées et au gaz acide. Ils utilisent des garnitures trempées, des alliages résistants à l'érosion et sont souvent pilotés.
Intermédiaire (Transmission) : Les régulateurs de pipeline maintiennent la pression de sortie de la station. La fiabilité est primordiale. Il s'agit souvent de grandes vannes « de surveillance » et « de travail » à commande pilote, montées en série pour un fonctionnement à sécurité intégrée.
Aval (distribution et raffinage) : Les stations de régulation urbaines réduisent la pression dans les canalisations pour la distribution locale. Les régulateurs de procédé des raffineries contrôlent le gaz combustible, la vapeur ou les matières premières. Le choix des matériaux est ici axé sur leur résistance chimique spécifique.




Défis et maintenance
Même avec l'acier inoxydable, des défis subsistent :

Formation d'hydrates : Dans la régulation des gaz, l'effet Joule-Thomson peut provoquer un refroidissement et la formation de glace ou d'hydrates, risquant d'obstruer la vanne. On utilise alors un traçage thermique ou des réchauffeurs indirects.
Bruit et vibrations : Les fortes chutes de pression peuvent provoquer du bruit aérodynamique et de la cavitation (dans les liquides). On utilise des systèmes de garniture à plusieurs étages ou des conceptions anti-cavitation spéciales.
Encrassement : Des dépôts de cire ou d'asphaltènes peuvent se former à l'intérieur du moteur. Un entretien régulier, et parfois le chauffage du corps du moteur, permettent d'y remédier.
Entretien: Cela implique de vérifier l'étanchéité du siège, l'intégrité du diaphragme, la fatigue du ressort et le nettoyage du filtre – autant d'éléments cruciaux pour la sécurité.

Fabricant de boîtes de distribution de vannes VMB en Chine


Conclusion
Le régulateur de pression en acier inoxydable pour gaz est un chef-d'œuvre d'ingénierie mécanique pratique, jouant un rôle vital et automatique de protection dans l'industrie pétrolière et gazière. Son fonctionnement, basé sur l'élégant principe de l'équilibre des forces, est rendu fiable par une conception robuste et l'utilisation stratégique de matériaux résistants à la corrosion. De la tête de puits au compteur du consommateur, ces dispositifs garantissent que la pression – élément vital et potentiellement dangereux de l'industrie – reste dans des limites sûres et fonctionnelles. Comprendre leur fonctionnement interne, le choix des matériaux et les spécificités d'application est essentiel pour tout professionnel soucieux de l'exploitation sûre et efficace des infrastructures pétrolières et gazières. Face à des environnements de plus en plus difficiles et à des normes d'émissions plus strictes, l'évolution du régulateur de pression, notamment en matière de matériaux et de technologies de pilotage intelligent, restera un axe d'innovation crucial.
