Comment fonctionne un système de collecteur de gaz GPL ?

Comment fonctionne un système de collecteur de gaz GPL ?

Dans les environnements résidentiels, commerciaux et industriels où plusieurs appareils à gaz fonctionnent simultanément (cuisinières, chauffe-eau, fours industriels, etc.), un système de distribution de gaz sûr, efficace et centralisé est indispensable. C'est là qu'intervient le système de collecteurs de gaz de pétrole liquéfié (GPL) . Souvent décrit comme le « système nerveux central » d'une installation GPL en vrac, un système de collecteurs remplace plusieurs bouteilles de gaz individuelles par un ensemble unifié qui améliore la sécurité, garantit un approvisionnement constant et simplifie les opérations. Cet article technique détaille les composants, les principes de fonctionnement, les considérations de conception et les mécanismes de sécurité d'un système de collecteurs GPL typique, offrant ainsi une compréhension claire de son ingénierie et de son fonctionnement.




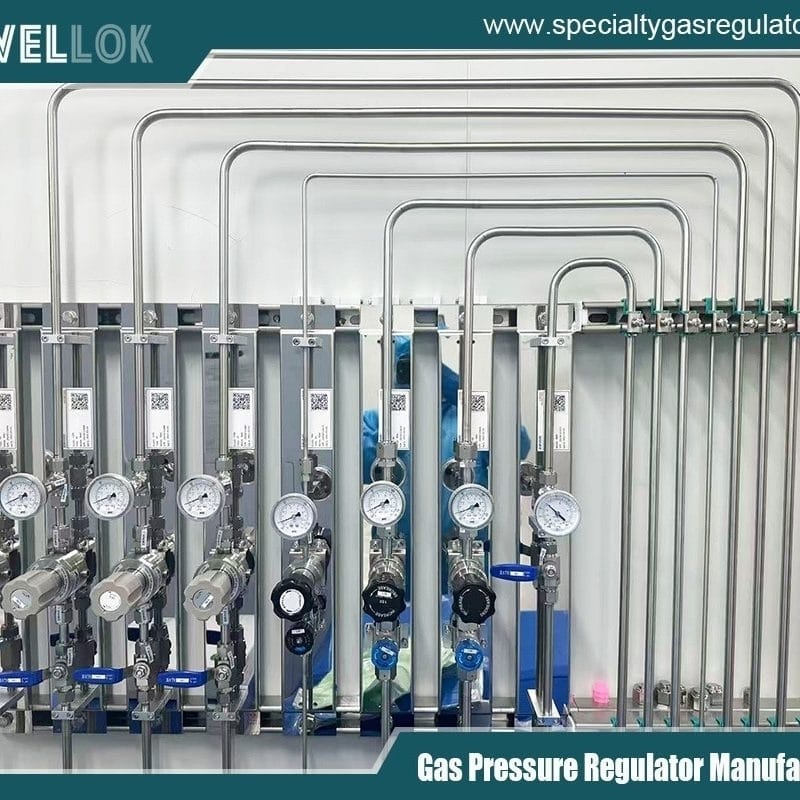

régulateur de pression pour bouteille de CO2
Qu'est-ce qu'un système de collecteur GPL ?
Un système de distribution de GPL est un dispositif qui relie deux bouteilles de GPL ou plus (ou des réservoirs de stockage plus importants) à un collecteur commun. Ce collecteur alimente ensuite en gaz plusieurs appareils via une seule canalisation. Ses principales fonctions sont :

Augmentation de la capacité d'approvisionnement en gaz : En raccordant plusieurs bouteilles, le système prolonge la durée d'approvisionnement en gaz disponible avant qu'un remplacement ne soit nécessaire.
Changement automatique : Il permet de passer automatiquement d'un jeu de bouteilles vides à un jeu plein sans interrompre l'alimentation en gaz.
Régulation et stabilisation de la pression : Il assure une pression de gaz stable et régulée à tous les appareils raccordés.
Sécurité renforcée : Les vannes d'arrêt centralisées, les points de détection des fuites et les mécanismes de décompression améliorent la sécurité globale.
Commodité opérationnelle : Réduit la fréquence des changements de cylindres et permet une surveillance à distance.
Ces systèmes sont couramment utilisés dans les restaurants, les hôpitaux, les laboratoires, les usines et les grands complexes résidentiels où la demande en gaz dépasse la capacité d'une seule bouteille.





Éléments clés d'un Système de collecteur de gaz GPL
Pour comprendre ce système, il est nécessaire de se familiariser avec ses composants essentiels, chacun jouant un rôle spécifique dans la distribution sûre du gaz.

2.1 Bancs de cylindres

Les bouteilles sont regroupées en deux bancs distincts : le banc principal (actif) et le banc secondaire (de réserve). Chaque banc est généralement composé de plusieurs bouteilles connectées en parallèle. Le nombre de bouteilles par banc dépend du débit de consommation de gaz et de la durée d’alimentation souhaitée. Les bouteilles sont solidement fixées dans un cadre ou une cage pour assurer leur stabilité.

2.2 Collecteur (Tuyau d'échappement)

Le collecteur est un tuyau robuste (généralement en cuivre ou en acier) qui relie les rangées de bouteilles de gaz. Il collecte le gaz de toutes les bouteilles d'une même rangée et le concentre en une seule sortie. Son dimensionnement doit être précis afin de supporter le débit maximal possible sans chute de pression excessive.

2.3 Vanne de commutation automatique (ACV)

Il s'agit du cerveau du système. L'ACV surveille en permanence la pression dans le circuit principal. Lorsque ce dernier est presque vide (la pression chute à un niveau prédéfini, généralement autour de 0.7 bar ou 10 psi), la vanne bascule automatiquement l'alimentation en gaz vers le circuit secondaire. Simultanément, elle active souvent un indicateur visuel ou sonore (par exemple, un drapeau rouge ou un avertisseur sonore) pour signaler aux utilisateurs que le circuit principal doit être remplacé.

2.4 Tuyaux flexibles haute pression

Ces flexibles renforcés relient les vannes de sortie de chaque bouteille au collecteur. Ils sont conçus pour résister à une pression de GPL élevée (jusqu'à environ 17 bars ou 250 psi) et sont équipés de soupapes de sécurité d'arrêt appropriées.

2.5 Régulateurs (Réduction de pression à deux étages)

Le GPL en bouteilles est stocké sous forme liquide à haute pression (environ 5 à 10 bars à température ambiante). Le système de distribution utilise généralement un processus de régulation en deux étapes :

Organisme de réglementation de premier niveau (autorité de réglementation bancaire) : Souvent fixé directement au collecteur ou à la vanne de commutation, il réduit la haute pression du cylindre à une pression intermédiaire (par exemple, 0.7 à 1.4 bar).
Régulateur de deuxième étage (régulateur d'appareil) : Situé plus près des appareils, ce régulateur réduit davantage la pression intermédiaire jusqu'à la pression de fonctionnement de l'appareil (généralement de 28 à 37 mbar pour le GPL). Dans certaines configurations, un seul régulateur peut suffire s'il est correctement positionné.
2.6 Vannes d'arrêt

Vannes d'isolement manuelles : Installés à divers endroits (sorties de cylindres, entrées/sorties de collecteurs) pour permettre une isolation manuelle en cas de maintenance ou d'urgence.
Vannes de surdébit : Souvent intégrés, ces dispositifs coupent automatiquement l'arrivée de gaz en cas de débit important et soudain (indiquant une possible rupture de canalisation).
2.7 Soupape de décharge de pression (PRV)

Fixé au collecteur, le clapet anti-retour protège le système contre la surpression due à la dilatation thermique ou à une défaillance du régulateur. Il évacue les gaz en toute sécurité vers l'atmosphère si la pression dépasse une limite prédéfinie.

2.8 Manomètres

Des manomètres peuvent être installés pour surveiller la pression aux points clés : pression du banc de cylindres, pression du collecteur et pression régulée. Ils facilitent le diagnostic et les contrôles de fonctionnement.

2.9 Réseau de tuyauterie

À partir du collecteur, le gaz circule dans un réseau de distribution correctement dimensionné (souvent en cuivre ou en acier inoxydable) jusqu'aux différents appareils. Le dimensionnement des canalisations est effectué en fonction des calculs de consommation de gaz et des normes locales afin de garantir un débit suffisant en tout point.





Principe de fonctionnement : Fonctionnement étape par étape
Le fonctionnement d'un système de collecteur GPL peut être décomposé en un cycle continu.

Étape 1 : Retrait de gaz auprès de la banque principale

En fonctionnement normal, la vanne de commutation automatique est réglée pour aspirer le gaz du banc principal. Le GPL (mélange de propane et de butane) se présente sous forme liquide au fond des bouteilles. Lorsque le gaz est aspiré par le haut, le liquide s'évapore pour le remplacer, maintenant ainsi la pression jusqu'à ce que le liquide soit presque épuisé. Le gaz à haute pression (pression des bouteilles) circule à travers les vannes de chaque bouteille, puis par des flexibles, et enfin vers le collecteur commun.

Étape 2 : Régulation de la pression

Le gaz haute pression combiné provenant du banc actif pénètre dans le régulateur de premier étage via la vanne d'inversion. La pression y est réduite de manière significative à un niveau intermédiaire adapté à la distribution sur des canalisations plus longues sans chute de pression excessive.

Étape 3 : Distribution aux appareils

Le gaz régulé circule dans la conduite de distribution principale. À chaque appareil ou branchement, un régulateur secondaire (le cas échéant) ajuste la pression avec précision aux besoins spécifiques du brûleur. Le gaz passe ensuite par le robinet de gaz de l'appareil pour être utilisé.

Étape 4 : Processus de changement automatique

À mesure que les cylindres du banc principal se vident, la pression dans le collecteur en aval des cylindres commence à chuter. La vanne de commutation automatique détecte cette chute de pression. Une fois la pression de commutation prédéfinie atteinte, le mécanisme interne de la vanne se déclenche.

Il ferme l'orifice d'entrée du banc principal.
Il ouvre l'orifice d'entrée depuis la banque secondaire (complète).
L'alimentation en gaz est désormais puisée sans interruption depuis la réserve secondaire, sans aucune perturbation pour les appareils.
Un indicateur visuel (comme un drapeau rouge qui apparaît) affiche « RÉSERVE EN COURS D'UTILISATION », signalant que la banque principale nécessite une maintenance.
Étape 5 : Remplacement et réinitialisation du cylindre

Un opérateur remplace les bouteilles vides du parc principal. Une fois les nouvelles bouteilles raccordées et leurs vannes ouvertes, la vanne de commutation peut être réinitialisée manuellement. Cette opération réinitialise l'indicateur et prépare le système à puiser à nouveau dans le parc principal nouvellement rempli, le parc secondaire devenant alors la nouvelle réserve. Certains systèmes avancés peuvent être dotés d'une fonction de réinitialisation automatique.

Étape 6 : Cycle continu

Ce processus se répète indéfiniment, assurant un approvisionnement en gaz continu tant qu'une réserve contient du carburant.





Considérations de conception et calculs de dimensionnement
Une conception système adéquate est essentielle à la sécurité et à la performance. Les facteurs clés sont les suivants :

4.1 Détermination de la demande en gaz

On calcule la puissance totale connectée de tous les appareils (mesurée en kW ou BTU/h). À partir de là, on déduit le débit de gaz maximal probable (en kg/h ou lb/h), en tenant compte des facteurs de diversité (tous les appareils ne fonctionnent pas simultanément).

4.2 Dimensionnement du collecteur et de la tuyauterie

En utilisant le débit et la perte de charge admissible (conformément aux normes telles que NFPA 54 ou EN 15266), les ingénieurs sélectionnent les diamètres de tuyaux appropriés pour le collecteur et les conduites de distribution afin de garantir une pression adéquate au niveau de l'appareil le plus éloigné.

4.3 Dimensionnement des bancs de cylindres

Le nombre de cylindres par banc est déterminé par :

Le taux de consommation de gaz.
Durée de fonctionnement souhaitée avant le changement.
Exigences en matière d'espace physique et de dégagement de sécurité.
Une règle courante consiste à dimensionner chaque batterie pour fournir du gaz pendant une période minimale (par exemple, 24 heures en période de pointe).
4.4 Ventilation et emplacement

Les batteries de bouteilles et le collecteur doivent être installés dans un endroit bien ventilé et sécurisé, de préférence à l'extérieur ou dans un local ventilé dédié, afin d'éviter toute accumulation de gaz. Les distances de sécurité par rapport aux sources d'inflammation, aux ouvertures du bâtiment et aux limites de propriété doivent être conformes à la réglementation locale.

4.5 Compatibilité des matériaux

Tous les composants (tuyaux, joints, vannes) doivent être compatibles avec le GPL. Par exemple, certains élastomères se dégradent au contact du GPL ; seuls des matériaux homologués doivent donc être utilisés.





Systèmes de sécurité et protections intégrales
La sécurité est primordiale dans tout système de gaz. Les systèmes de collecteurs intègrent de multiples niveaux de protection :

5.1 Prévention des fuites

Raccordements étanches : Utilisation de raccords appropriés (par exemple, raccords évasés) et de produits d'étanchéité pour filetage compatibles avec le GPL.
Tests réguliers de solution savonneuse : Obligatoire lors de l'installation et de la maintenance.
5.2 Protection contre la surpression

Soupape de décharge de pression sur le collecteur : Régler à une pression supérieure à la plage de fonctionnement normale, mais inférieure à la pression nominale du composant le plus faible.
Protection contre les défaillances du régulateur : Certains régulateurs sont dotés d'un dispositif de décharge ou d'arrêt intégré en cas de hausse anormale de la pression en aval.
5.3 Protection contre la sous-pression et le débit

Vanne de commutation automatique : Empêche la vidange complète de tous les cylindres, ce qui pourrait permettre à de l'air de pénétrer dans le système.
Vannes de surdébit : Installés à l'entrée du cylindre ou du collecteur, ces dispositifs se ferment si le débit dépasse une limite de sécurité (par exemple, en cas de rupture d'un tuyau).
5.4 Sécurité incendie

Vannes d'arrêt à activation thermique (fusibles) : Ces dispositifs fondent à haute température (par exemple, 100 °C), coupant ainsi l'alimentation en gaz en cas d'incendie.
Barrières coupe-feu : Peut être nécessaire entre les batteries de cylindres et les bâtiments.
5.5 Sécurité opérationnelle

Étiquetage clair : Banques marquées « Active » et « Réserve ».
Vanne d'arrêt d'urgence : Une vanne maîtresse facilement accessible pour isoler rapidement l'ensemble du système.




Installation, mise en service et maintenance
Installation de 6.1

L'installation doit être effectuée par des installateurs de gaz certifiés, conformément aux normes nationales et locales (par exemple, Gas Safe Register au Royaume-Uni, NFPA aux États-Unis). Les étapes clés comprennent la fixation des supports de bouteilles de gaz, l'installation des canalisations avec les supports appropriés et la mise à la terre des liaisons électriques pour la dissipation de l'électricité statique.

6.2 Mise en service

Après l'installation, le système doit être :

Testé sous pression (tests de résistance et d'étanchéité) à l'aide d'un gaz inerte.
Purge de l'air avant l'introduction du GPL.
Vérification du bon fonctionnement du commutateur et de la pression de sortie du régulateur.
6.3 Entretien courant

Quotidien/Hebdomadaire : Contrôle visuel des indicateurs, de l'état du cylindre et détection des fuites.
Mensuel: Test de fonctionnement de la vanne d'inversion et vérification des relevés de pression.
Annuellement: Inspection complète par un technicien qualifié, comprenant le test du régulateur, le remplacement du tuyau (selon la durée de vie du fabricant, généralement 5 ans) et la vérification du fonctionnement des vannes.




Systèmes avancés et innovations modernes
Les systèmes modernes de distribution de gaz GPL peuvent être intégrés aux systèmes de gestion technique du bâtiment (GTB) pour une surveillance à distance. Leurs caractéristiques comprennent :

Systèmes de télémétrie : Des capteurs sans fil envoient des alertes en cas de faible niveau de gaz, de fuites ou de défauts de pression au téléphone ou à l'ordinateur du responsable des installations.
Commutation électronique : Électrovannes avec capteurs de pression électroniques pour un contrôle plus précis.
Intégration du réservoir de munitions : Pour les demandes plus importantes, les collecteurs peuvent connecter non seulement des bouteilles, mais aussi des réservoirs de stockage de GPL plus grands (bullets), avec des pompes ou des vaporisateurs pour des débits de soutirage accrus.




Applications et cas d'utilisation courants
L'Hospitalité: Grandes cuisines de restaurant équipées de plusieurs brûleurs, fours et grils.
Soins de santé : Stérilisateurs, blanchisseries et cuisines dans les hôpitaux.
Industriel Procédés de chauffage, découpe des métaux, stations de ravitaillement pour chariots élévateurs.
Résidentiel: Résidences fermées ou immeubles d'appartements avec distribution de gaz centralisée.
Sites temporaires : Camps de construction ou services de traiteur pour événements nécessitant un approvisionnement en gaz temporaire mais important.

régulateur de pression pour bouteille de CO2


Conclusion

Un système de distribution de GPL représente une solution performante pour assurer une distribution fiable et à haut débit de gaz. En automatisant intelligemment la commutation entre les batteries de bouteilles et en intégrant de multiples dispositifs de sécurité, il élimine les interventions manuelles, réduit les temps d'arrêt et minimise les risques liés à la manipulation du gaz. Ses principes de conception – redondance, régulation et protection – garantissent, à condition d'être correctement dimensionné, installé et entretenu, un approvisionnement continu en combustible, sûr et efficace. Pour toute installation dépendant d'un approvisionnement continu en gaz, investir dans un système de distribution performant n'est pas seulement une question de confort, mais un élément essentiel de la résilience opérationnelle et de la gestion de la sécurité.

Comprendre le fonctionnement de ces systèmes permet aux gestionnaires d'installations, aux ingénieurs et aux responsables de la sécurité de les utiliser avec assurance, de réagir efficacement aux problèmes et d'apprécier l'ingénierie qui assure un flux de gaz sans interruption en coulisses.
