Systèmes de gaz intégrés sur le marché des semi-conducteurs : aperçu technique

Systèmes de gaz intégrés sur le marché des semi-conducteurs : aperçu technique

L'industrie des semi-conducteurs est un pilier de la technologie moderne, alimentant tout, des smartphones aux systèmes d'intelligence artificielle. Au cœur de la fabrication des semi-conducteurs se trouve le contrôle et la distribution précis des gaz, essentiels à divers procédés de fabrication. C'est là qu'intervient le système intégré de gaz (IGS) . Un IGS est un ensemble sophistiqué de technologies conçu pour gérer, purifier et distribuer des gaz spéciaux avec une précision et une efficacité optimales dans les usines de fabrication de semi-conducteurs. Ces systèmes garantissent que des gaz comme l'azote, l'argon, l'hydrogène et divers précurseurs sont fournis aux niveaux de pureté, débits et pressions adéquats afin d'éviter toute contamination et tout défaut lors de la production de puces.

Sur le marché des semi-conducteurs, les systèmes de distribution de gaz intégrés (IGS) ont évolué, passant de simples dispositifs à des réseaux intelligents et hautement automatisés intégrant capteurs, commandes et logiciels pour une optimisation en temps réel. Face à la miniaturisation croissante des nœuds technologiques (3 nm et moins), la demande en gaz ultra-purs s'intensifie, rendant les IGS indispensables. Cet article explore les aspects techniques des IGS, leurs applications, la dynamique du marché et leurs perspectives d'avenir, en soulignant leur rôle crucial dans le maintien de l'écosystème des semi-conducteurs.

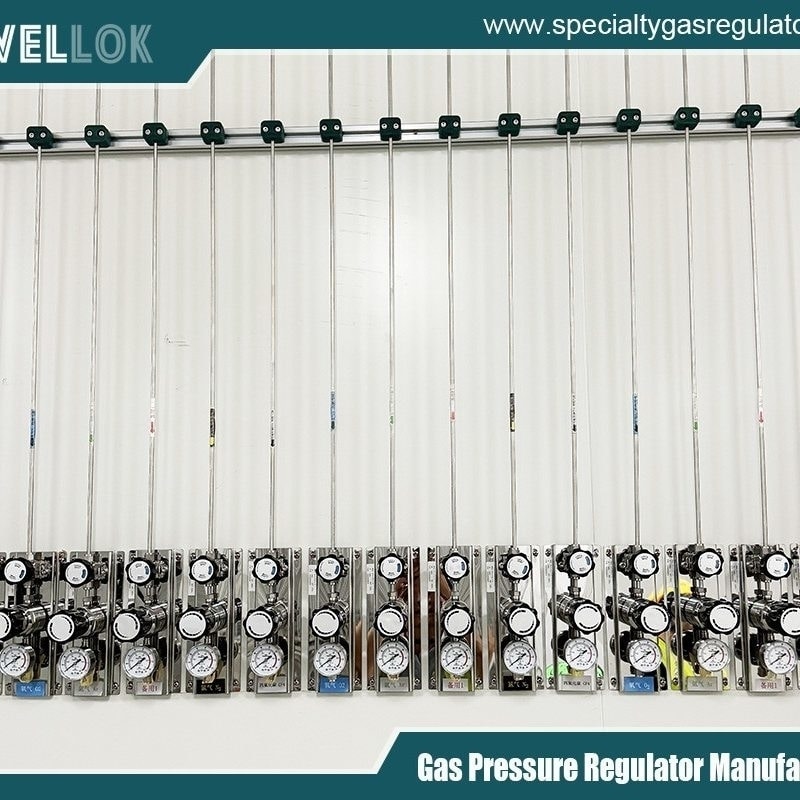

collecteur de commutation entièrement automatique pour bouteilles de gaz spéciales
Composants et fonctionnalités des systèmes de gaz intégrés

Un système d'alimentation en gaz (IGS) pour semi-conducteurs n'est pas un dispositif unique, mais un système modulaire composé de plusieurs éléments interconnectés. Son cœur est le sous-système de distribution de gaz, qui comprend des collecteurs, des vannes et des régulateurs assurant le transport des gaz depuis les réservoirs ou bouteilles de stockage jusqu'au point d'utilisation dans l'usine. Des régulateurs de débit de précision, souvent basés sur des débitmètres massiques ou des capteurs thermiques, garantissent un dosage précis des gaz, généralement avec une tolérance inférieure à 1 %.

Les unités de purification constituent un autre élément essentiel. Elles utilisent des filtres, des absorbeurs et des convertisseurs catalytiques pour éliminer les impuretés jusqu'à des concentrations de l'ordre du picogramme par litre (ppt). Par exemple, l'humidité, l'oxygène et les hydrocarbures doivent être éliminés afin de prévenir l'oxydation ou les réactions indésirables sur les plaquettes de silicium. Les systèmes de surveillance intègrent des capteurs de pression, de température et de pureté, et transmettent ces données à un logiciel de contrôle automatisé. Ce logiciel, souvent basé sur des automates programmables (PLC) ou des algorithmes d'intelligence artificielle avancés, permet la maintenance prédictive et la détection des pannes, minimisant ainsi les temps d'arrêt.

Des dispositifs de sécurité sont intégrés à l'ensemble du système, notamment des détecteurs de fuites, des vannes d'arrêt d'urgence et des systèmes d'échappement conformes à des normes telles que SEMI S2. L'intégration concerne l'unification de ces composants au sein d'une architecture unique et évolutive, souvent personnalisée pour s'adapter à la configuration spécifique de l'usine. Par exemple, dans une usine moderne de fabrication de plaquettes de 300 mm, un système IGS peut s'étendre sur plusieurs étages, avec des salles de contrôle centralisées supervisant les flux de gaz pour des centaines d'équipements de traitement.

D'un point de vue technique, le fonctionnement des systèmes IGS repose sur les principes de la dynamique des fluides, où l'écoulement des gaz est modélisé à l'aide d'équations telles que la loi de Hagen-Poiseuille pour les écoulements laminaires dans les tubes. Les systèmes avancés intègrent la connectivité IoT pour la surveillance à distance, permettant ainsi aux usines d'optimiser leur consommation de gaz et de réduire leurs déchets de 20 à 30 %.



Applications dans les procédés de fabrication des semi-conducteurs

L'IGS trouve ses principales applications dans les procédés clés de fabrication des semi-conducteurs, chacun exigeant des mélanges gazeux et des profils de distribution spécifiques. Le dépôt chimique en phase vapeur (CVD) est l'application la plus importante : des gaz comme le silane (SiH4) et l'ammoniac (NH3) y sont utilisés pour déposer des couches minces de dioxyde ou de nitrure de silicium sur des plaquettes. Dans ce cas, l'IGS garantit une distribution uniforme des gaz, permettant d'atteindre des épaisseurs de couche de l'ordre de 1 à 10 nanomètres, essentielles pour les diélectriques de grille des transistors.

Les procédés de gravure, comme la gravure ionique réactive (RIE), utilisent des gaz halogénés tels que le chlore ou les composés fluorés pour éliminer sélectivement la matière. Application en forte croissance, la gravure exige des systèmes de gravure à ionisation par plasma (IGS) capables de gérer les gaz corrosifs en toute sécurité tout en maintenant la stabilité du plasma. Les étapes de diffusion et de dopage utilisent des gaz comme la phosphine ou l'arsine pour introduire des impuretés dans le silicium, formant ainsi des jonctions pn essentielles au fonctionnement du dispositif.

Parmi les autres applications, on peut citer le nettoyage et la purge, où des gaz inertes comme l'azote empêchent la contamination lors de la manipulation des plaquettes. Dans les technologies de pointe, la lithographie ultraviolette extrême (EUV) nécessite de l'hydrogène pour la génération du plasma d'étain, soulignant ainsi le rôle de l'IGS dans les technologies émergentes. Globalement, l'IGS améliore les rendements en garantissant la reproductibilité des procédés. Des études montrent en effet que les défauts liés aux gaz peuvent représenter jusqu'à 15 % des pertes de rendement en salle blanche s'ils ne sont pas correctement gérés.



Analyse du marché : taille, croissance et facteurs clés

Le marché mondial des semi-conducteurs à indice de réfraction élevé (IGS ) connaît une forte croissance, portée par l'expansion du secteur. En 2025, ce marché était évalué à environ 0.56 milliard de dollars américains, et les projections indiquent qu'il atteindra 1.2 milliard de dollars américains d'ici 2035, soit un taux de croissance annuel composé (TCAC) d'environ 8 %. Cette croissance est alimentée par plusieurs facteurs.

Tout d'abord, la forte demande en puces avancées pour les applications d'IA, de 5G et d'Internet des objets (IoT) exige des usines de fabrication plus sophistiquées, ce qui favorise l'adoption des systèmes de production intégrés (IGS). La transition du secteur automobile vers les véhicules électriques et la conduite autonome amplifie encore ce phénomène, car les semi-conducteurs de puissance nécessitent une gestion précise des gaz pour les matériaux à large bande interdite comme le carbure de silicium.

L'efficacité énergétique est un facteur déterminant ; les optimisations des systèmes de production intégrée (IGS) peuvent réduire les coûts énergétiques jusqu'à 30 %, en accord avec les objectifs mondiaux de développement durable. Les pressions réglementaires, telles que celles de l'EPA concernant les émissions de gaz à effet de serre, encouragent le développement de systèmes respectueux de l'environnement qui minimisent l'utilisation de gaz fluorés. Les marchés émergents d'Asie-Pacifique, notamment la Chine et la Corée du Sud, sont des zones à fort potentiel grâce aux investissements massifs dans les usines de fabrication de semi-conducteurs, et la région devrait connaître la plus forte croissance annuelle composée.

Cependant, des défis persistent. Les perturbations des chaînes d'approvisionnement, comme l'ont montré les récents événements mondiaux, peuvent affecter la disponibilité du gaz, tandis que le coût d'investissement élevé des systèmes IGS (dépassant souvent plusieurs millions par unité de production) constitue un frein pour les petits acteurs. Le développement des infrastructures dans des régions comme le Moyen-Orient et l'Afrique accuse un retard, ce qui entrave la pénétration du marché. De plus, la complexité de l'intégration des systèmes IGS aux équipements existants exige des ingénieurs qualifiés, ce qui aggrave la pénurie de main-d'œuvre qualifiée dans le secteur.



Acteurs clés et paysage concurrentiel

Le marché des systèmes de gaz industriels (IGS) est dominé par quelques géants mondiaux spécialisés dans les gaz industriels et l'ingénierie de précision. Air Products and Chemicals (États-Unis) est leader grâce à ses chaînes d'approvisionnement complètes et ses systèmes de distribution innovants. Linde (Allemagne) excelle dans les solutions durables, proposant le stockage cryogénique et la production sur site. Parmi les autres acteurs importants figurent Praxair (désormais intégré à Linde), le groupe Messer (Allemagne) et Taiyo Nippon Sanso Corporation (Japon), qui se concentrent sur le marché asiatique en pleine expansion.

Des entreprises spécialisées comme Fujikin et Ichor Systems fournissent des composants de vannes et de distribution de fluides, en privilégiant la personnalisation pour les applications de haute pureté. La concurrence est féroce, les acteurs investissant dans la R&D pour des systèmes IGS intelligents intégrant des analyses pilotées par l'IA. Les fusions stratégiques, telles que l'acquisition de Praxair par Linde, ont consolidé le marché, tandis que les collaborations avec des opérateurs de fabrication de semi-conducteurs comme TSMC et Intel stimulent l'innovation.



Tendances futures et perspectives

À l'avenir, l'IGS intégrera de plus en plus les jumeaux numériques (modèles virtuels pour la simulation et l'optimisation), réduisant ainsi les besoins en tests physiques. Les tendances en matière de développement durable privilégieront les gaz verts et les systèmes de recyclage, l'hydrogène s'imposant comme un acteur clé des usines de fabrication de semi-conducteurs à énergie propre. L'avènement des nœuds de 2 nm et au-delà exigera des niveaux de pureté encore plus élevés, stimulant les progrès dans le domaine des purificateurs basés sur les nanotechnologies.

Sur le plan géopolitique, les efforts de relocalisation des chaînes d'approvisionnement, comme le prévoit la loi américaine CHIPS, stimuleront la production nationale de systèmes IGS. D'ici 2030, le marché pourrait intégrer les procédés de l'informatique quantique, nécessitant des gaz rares tels que l'hélium-3. De manière générale, les systèmes IGS demeureront essentiels à la croissance projetée du secteur des semi-conducteurs, qui devrait atteindre une valorisation de mille milliards de dollars.




Régulateur spécialisé à deux étages en acier inoxydable de haute pureté
Conclusion

Le système intégré de production de gaz (IGS) est un pilier du marché des semi-conducteurs, alliant précision technique et exigences du marché en matière d'efficacité et d'innovation. Au gré des progrès technologiques, l'IGS évoluera pour relever de nouveaux défis, garantissant ainsi la production fiable des puces qui alimentent notre monde numérique. Avec un marché qui devrait dépasser le milliard de dollars d'ici 2035, les investissements dans l'IGS soulignent son importance stratégique pour le maintien du progrès technologique mondial.

Pour en savoir plus sur les systèmes de gaz intégrés dans le secteur des semi-conducteurs , vous pouvez consulter le site de Jewellok : https://www.specialtygasregulator.com/how-does-a-integrated-gas-supply-system-work/.
