Détendeurs de gaz spéciaux en acier inoxydable ou en laiton : Conseils de choix des matériaux

Détendeurs de gaz spéciaux en acier inoxydable ou en laiton : Conseils de choix des matériaux

Dans les applications industrielles, de laboratoire et de gaz de haute pureté, le choix d'un détendeur est une décision cruciale qui influe sur la sécurité, les performances et les coûts. Le matériau de construction est un élément fondamental de ce choix. Bien que les détendeurs soient des assemblages complexes composés de divers élastomères et composants internes, le matériau du corps – le plus souvent l'acier inoxydable ou le laiton – joue un rôle déterminant. Choisir entre l'acier inoxydable et le laiton n'est pas une simple question de préférence ; c'est une décision technique dictée par le gaz manipulé, l'environnement d'exploitation, le niveau de pureté requis et les considérations économiques à long terme.

Cet article examine en détail les propriétés, les avantages et les limites des régulateurs de gaz spéciaux en acier inoxydable et en laiton , offrant un guide complet pour un choix éclairé des matériaux.

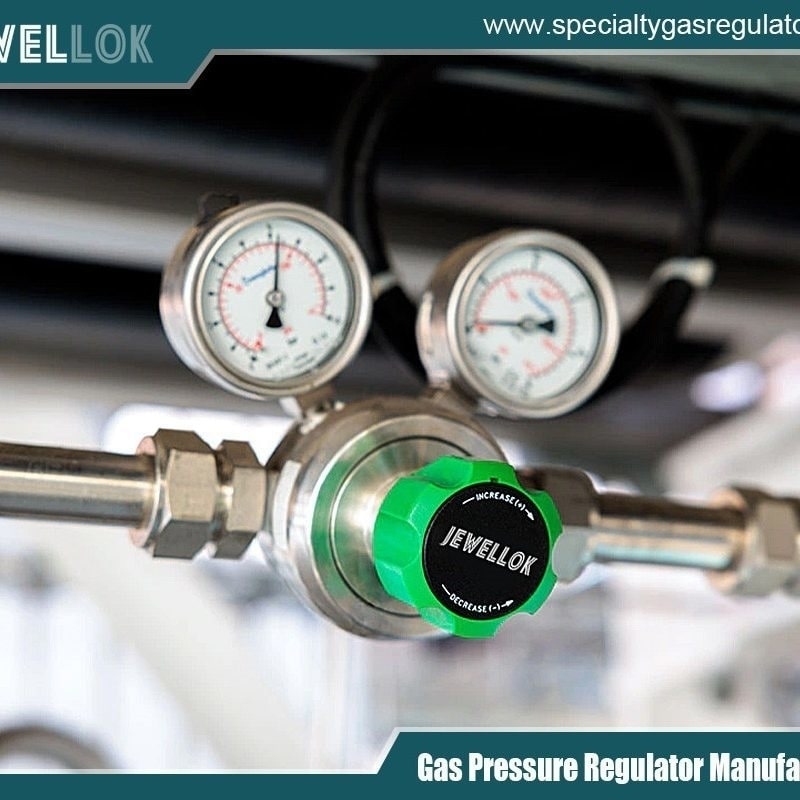

régulateur de pression et soupape de réduction de pression
Partie 1 : Comprendre les prétendants

Le laiton : le matériau de travail traditionnel par excellence

Le laiton, un alliage de cuivre et de zinc, est depuis des décennies le matériau traditionnel des régulateurs de gaz spéciaux en laiton . Sa popularité tient à une excellente combinaison de propriétés :

Usinabilité Le laiton se prête facilement à l'usinage de formes complexes, permettant des passages internes sophistiqués et contribuant à la réduction des coûts de fabrication.
Résistance à la corrosion: Il offre une bonne résistance à la corrosion due à de nombreux gaz courants et aux conditions atmosphériques, notamment dans les environnements non marins.
Durabilité et résistance : Il offre une résistance mécanique suffisante pour la plupart des plages de pression industrielles standard (par exemple, jusqu'à 6000 psi en entrée).
Rentabilité: Historiquement, les régulateurs en laiton ont été nettement moins chers que leurs homologues en acier inoxydable, tant à l'achat initial que parfois en pièces détachées.


Acier inoxydable : le spécialiste de la haute performance

L’acier inoxydable, principalement les nuances 316 ou 316L (le « L » indiquant une faible teneur en carbone pour une meilleure soudabilité et une résistance accrue à la corrosion), est le matériau de prédilection pour les applications exigeantes. Ses principaux atouts sont :

Résistance supérieure à la corrosion : L'acier inoxydable 316 présente une résistance exceptionnelle à une large gamme de milieux corrosifs, notamment les oxydants, les acides, les chlorures et le brouillard salin. Cette résistance est due à sa couche protectrice d'oxyde de chrome.
Haute résistance: Il conserve son intégrité structurelle à des pressions et des températures bien plus élevées que le laiton, ce qui le rend adapté aux cylindres haute pression et aux conditions d'utilisation difficiles.
Propreté et pureté : L'acier inoxydable possède une surface dure et non poreuse qui peut être électropolie jusqu'à un fini miroir (Ra < 20 µin), minimisant ainsi la génération de particules et les sites d'adsorption. Ceci est essentiel pour les applications de très haute pureté (UHP) et de semi-conducteurs.
Non-réactivité : Il est inerte à un spectre plus large de gaz, y compris ceux qui peuvent former des acétylures explosifs avec le cuivre (présent dans le laiton).




Partie 2 : Comparaison directe

Propriété/Application Régulateurs en laiton Régulateurs en acier inoxydable
Coût principal Coût en adjuvantation plus élevé. coût d'achat initial. Meilleure performance du béton Investissement initial.
Résistance à la corrosion Convient aux gaz secs, aux hydrocarbures et aux gaz inertes. Ne convient pas à l'ammoniac, aux chlorures, aux acides, au CO₂ humide et aux milieux marins. Excellent et à large spectre. Résiste aux acides, aux chlorures, aux oxydants et aux atmosphères marines.
Compatibilité des gaz Pas compatible avec l'acétylène (risque d'acétylure de cuivre explosif), l'ammoniac (fissuration par corrosion sous contrainte), le chlore, le bromure de méthyle ou tout gaz qui attaque les alliages de cuivre. Compatibilité avec pratiquement tous les gaz spéciaux, corrosifs et de haute pureté, y compris ceux incompatibles avec le laiton.
Hygiène & Propreté La surface est plus sujette à l'oxydation et peut libérer des particules. Ne convient pas aux applications de haute pureté ou analytiques. Supérieur. Peut être électropolie pour obtenir une surface passive ultra-lisse, idéale pour les procédés UHP, semi-conducteurs et agroalimentaires (CIP/SIP).
Force mécanique Convient à la plupart des pressions industrielles standard. Peut se déformer ou se dégrader sous l'effet d'une contrainte ou d'une température élevée et prolongée. Meilleure performance du béton Résistance à la traction et limite d'élasticité. Convient aux très hautes pressions (plus de 10 000 psi) et à des plages de températures étendues.
Poids Plus lourd que l'aluminium, mais généralement plus léger que l'acier inoxydable. Généralement plus lourd que le laiton, un facteur à prendre en compte pour la portabilité.
Applications typiques Soudage industriel (Ar, CO₂, O₂, N₂), gaz combustibles, utilisation générale en laboratoire avec des gaz non corrosifs, air comprimé. Fabrication de semi-conducteurs, instrumentation analytique (GC, ICP-MS), produits pharmaceutiques et biotechnologiques, gaz corrosifs (HCl, H₂S, Cl₂), recherche à haute pression, applications marines/offshore, alimentation et boissons (carbonatation des boissons).




Partie 3 : Conseils pour le choix des matériaux – Un cadre de décision

Choisir le bon matériau est un processus systématique. Posez-vous ces questions essentielles :

Qu'est-ce que le service gaz ?
C'est le facteur le plus crucial.

Choisissez l'acier inoxydable si : Le gaz est corrosif (par exemple, sulfure d'hydrogène, chlore, chlorure d'hydrogène, dioxyde de soufre), oxydant (par exemple, oxygène de haute pureté, protoxyde d'azote) ou ammoniac. L'acier inoxydable est obligatoire pour les gaz réagissant avec les alliages de cuivre. Il est également la norme pour les gaz ultra-purs (UHP) et les gaz vecteurs utilisés en analyse afin de prévenir toute contamination.
On peut envisager le laiton si : Le gaz est soit inerte (argon, hélium, azote), soit un gaz combustible (gaz naturel, propane), soit des gaz courants non corrosifs comme le dioxyde de carbone (s'il est sec) et l'air. Consultez toujours les tableaux de compatibilité (par exemple, ceux des fabricants de CGA ou de régulateurs) avant de finaliser votre choix.
Quel est le niveau de pureté requis ?
Pour une pureté critique (semi-conducteurs, pharmaceutique, analytique) : L'acier inoxydable est indispensable. L'acier inoxydable 316L électropoli avec joints à membrane garantit un dégazage et une production de particules minimaux. Le laiton peut libérer des ions de zinc ou de cuivre et sa surface oxydée peut retenir l'humidité et les contaminants.
Pour une pureté de qualité industrielle : Le laiton convient parfaitement dans bien des cas. Par exemple, le gaz de protection pour le soudage MIG ne requiert pas le niveau de pureté d'une ligne de chromatographie en phase gazeuse.
Quel est l’environnement d’exploitation ?
Environnements difficiles : Dans les environnements offshore, marins, côtiers ou industriels chimiques exposés aux embruns salés, à une forte humidité ou à des vapeurs corrosives, la résistance supérieure de l'acier inoxydable à la corrosion atmosphérique en fait le seul choix fiable. Le laiton, quant à lui, se corrode rapidement (dézincification).
Environnements propres et contrôlés : Dans un laboratoire ou un atelier sans conditions environnementales contrôlées, les facteurs environnementaux sont moins critiques, ce qui permet au laiton d'être une option viable et économique.
Quelles sont les exigences en matière de pression et de température ?
Haute pression (>6000 psi) ou températures extrêmes : La résistance mécanique et la stabilité supérieures de l'acier inoxydable en font un choix plus sûr et souvent privilégié.
Pressions et températures standard : Les régulateurs en laiton sont généralement conçus pour des pressions allant jusqu'à 6000 psi et fonctionnent de manière fiable dans les plages de température standard.
Quel est le coût total de possession (CTP) ?
Regardez au-delà du prix.

Coût initial: Le laiton l'emporte.
Coût à vie : L'acier inoxydable peut s'avérer indispensable en milieu corrosif ou pour des applications critiques. Un régulateur en laiton exposé à un gaz ou un environnement incompatible risque de tomber en panne prématurément, engendrant des situations dangereuses, des arrêts de production coûteux, des pertes de gaz et des remplacements fréquents. La durabilité supérieure et la maintenance minimale d'un régulateur en acier inoxydable, dans une application appropriée, peuvent permettre un coût total de possession (TCO) inférieur malgré un prix d'achat plus élevé.
Coûts de nettoyage et de validation : Dans des secteurs comme l'agroalimentaire ou l'industrie pharmaceutique, la capacité et la validation du nettoyage en place (NEP) sont plus faciles avec l'acier inoxydable, ce qui peut permettre de réaliser d'importantes économies sur les coûts de main-d'œuvre et de conformité.
Existe-t-il des normes ou des réglementations industrielles ?
Certains secteurs d'activité ont codifié leurs exigences.

Service d'oxygène : Pour l'oxygène à haute pression (> 500 psi), l'acier inoxydable est souvent requis afin de prévenir les risques de combustion liés à la compression adiabatique. Pour les pressions plus basses, on utilise des détendeurs en laiton spécialement nettoyés et certifiés, dits « pour l'oxygène ».
Boisson (Brassage/Carbonatation) : Les normes sanitaires et la résistance aux produits chimiques de nettoyage font de l'acier inoxydable (souvent avec une finition brillante) la norme industrielle.
Acétylène: N’utilisez jamais de laiton ni aucun alliage de cuivre. L'utilisation d'acétylène est déconseillée en raison du risque de formation d'acétylure de cuivre explosif. Les détendeurs pour acétylène sont constitués d'une structure interne spéciale en acier inoxydable ou en Monel et d'une enveloppe en laiton strictement isolée du flux de gaz.

régulateur de pression et soupape de réduction de pression
Conclusion

Le débat entre les régulateurs de gaz spéciaux en acier inoxydable et en laiton ne vise pas à trouver un vainqueur universel, mais à appliquer la science des matériaux appropriée à l'application spécifique.

Optez pour le laiton si vous recherchez une solution fiable et économique pour les gaz non corrosifs, sans ammoniac ni acétylène, dans un environnement peu exigeant où la pureté absolue n'est pas un critère essentiel. Il demeure un matériau performant et incontournable pour de nombreux secteurs de l'industrie et de la fabrication.

Optez pour l'acier inoxydable pour la manipulation de gaz corrosifs, ultra-purs ou réactifs, les environnements difficiles ou marins, la maintenance de systèmes d'analyse haute pression ou critiques, ou lorsque l'hygiène et la durabilité à long terme sont primordiales. C'est un investissement qui garantit l'intégrité des procédés, la sécurité et la qualité des produits.

En définitive, le conseil le plus important pour le choix d'un détendeur est le suivant : laissez le gaz et l'application dicter le choix du matériau. En évaluant rigoureusement la compatibilité avec le gaz, les conditions environnementales, les exigences de pureté et le coût total, vous pouvez faire un choix qui garantit la sécurité, optimise les performances et assure un excellent rapport qualité-prix tout au long du cycle de vie du détendeur. En cas de doute, ou pour une utilisation mixte ou incertaine, il est toujours préférable de consulter un fabricant de détendeurs réputé ou un spécialiste de la sécurité des gaz.
