Régulateurs de pression de gaz UHP à haut débit : avancées et applications

Régulateurs de pression de gaz UHP à haut débit : avancées et applications

Dans le domaine de la manipulation des gaz industriels, la précision et la pureté sont primordiales, notamment dans des secteurs comme la fabrication de semi-conducteurs, l'industrie pharmaceutique et les laboratoires d'analyse. Les régulateurs de pression de gaz à haut débit et ultra-haute pureté (UHP) constituent un élément essentiel de ces systèmes, garantissant une distribution sûre et efficace des gaz à des pressions contrôlées tout en maintenant des niveaux de pureté exceptionnels. Conçus pour gérer des débits élevés sans compromettre l'intégrité du flux gazeux, ces régulateurs sont indispensables aux procédés exigeant à la fois volume et propreté.

Les régulateurs UHP sont conçus pour minimiser la contamination, atteignant souvent des niveaux de pureté où les impuretés se mesurent en parties par milliard (ppb) voire en parties par billion (ppt). L'appellation « haut débit » fait référence à leur capacité à supporter des débits de gaz élevés, dépassant généralement ceux des régulateurs standard, avec des débits de plusieurs centaines de litres standard par minute (SLPM) ou plus, selon le modèle. Cet article explore les aspects techniques des régulateurs de pression de gaz UHP à haut débit : conception, fonctionnement, applications et bonnes pratiques de mise en œuvre.

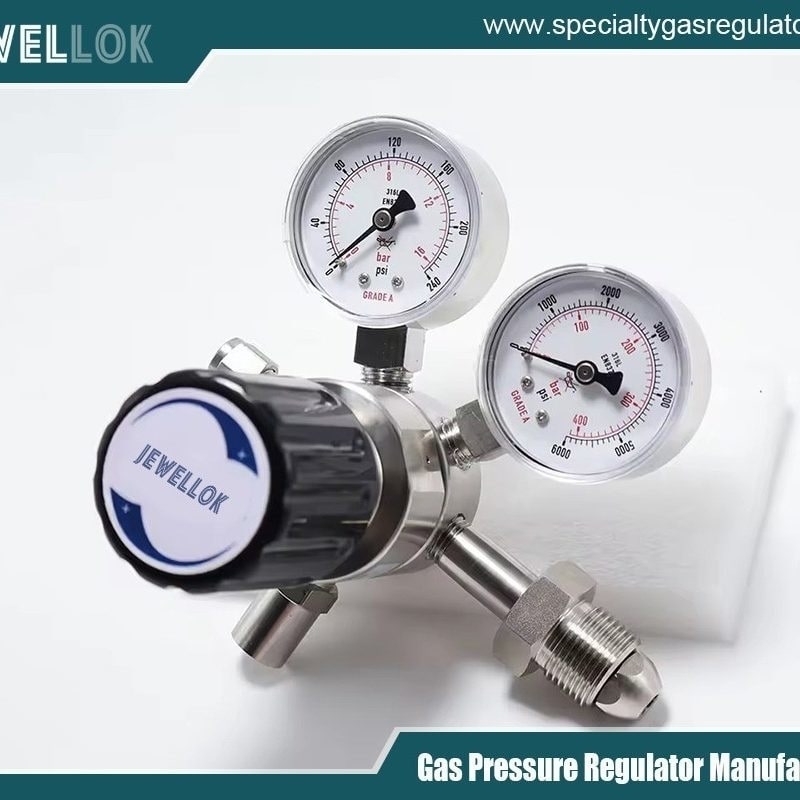

Régulateurs de pression de gaz UHP à haut débit
Comprendre les régulateurs de pression de gaz UHP

Le principe de fonctionnement des régulateurs de pression de gaz repose sur la réduction de la pression d'entrée élevée d'une source de gaz, telle qu'une bouteille ou un réservoir, à une pression de sortie plus basse et stable, adaptée aux équipements situés en aval. Dans les applications à très haute pression (UHP), ce processus doit s'effectuer sans introduction de contaminants tels que des particules, de l'humidité ou des émanations du régulateur lui-même.

Les régulateurs UHP à haut débit se distinguent des régulateurs conventionnels par leur capacité à gérer des volumes de gaz plus importants. Si les régulateurs traditionnels peuvent convenir pour les faibles débits, ils peuvent subir des chutes de pression ou des fluctuations importantes dans les environnements à forte demande, entraînant des performances irrégulières. Les modèles à haut débit pallient ce problème grâce à des passages internes plus larges, une conception optimisée des vannes et des mécanismes de contrôle de pression avancés.

Il existe deux principaux types de régulateurs : les régulateurs à un étage et les régulateurs à deux étages. Les régulateurs à un étage effectuent la réduction de pression en une seule étape, ce qui les rend plus simples et plus compacts, idéaux pour les applications où les variations de pression d'entrée sont minimes. Les régulateurs à deux étages, quant à eux, offrent une plus grande stabilité en réduisant la pression en deux étapes successives, ce qui est avantageux en cas de fluctuations de la pression d'alimentation. Pour les applications UHP à haut débit, les modèles à un étage sont souvent privilégiés pour leur efficacité, bien que les modèles avancés intègrent des fonctionnalités permettant d'obtenir une stabilité similaire à celle des modèles à deux étages.



Capacités à haut débit

La caractéristique principale des régulateurs UHP à haut débit est leur capacité à fournir du gaz à des débits adaptés aux opérations à grande échelle. Par exemple, les capacités de débit peuvent varier de 100 à plus de 1 000 SLPM, selon le type de gaz et les réglages de pression. Ceci est rendu possible grâce à plusieurs innovations techniques.

L'une des principales caractéristiques est l'utilisation d'orifices de plus grand diamètre et de conduits d'écoulement profilés afin de réduire la résistance et les turbulences. Dans les régulateurs standard, les orifices étroits peuvent créer des goulots d'étranglement, tandis que les versions à haut débit utilisent des membranes ou des pistons surdimensionnés qui permettent un passage de gaz plus important. De plus, certains modèles intègrent des mécanismes à dôme ou à gaz, où la pression de sortie est contrôlée par une source de gaz secondaire plutôt que par un ressort, ce qui permet des réglages précis et minimise la chute de pression – un phénomène où la pression de sortie diminue lorsque le débit augmente.

Les conceptions brevetées des régulateurs modernes optimisent les performances en minimisant les fluctuations de pression de sortie dues aux variations de pression d'entrée ou de débit. Par exemple, les soupapes à clapet équilibrées contribuent à maintenir une pression constante, même en cas de débit élevé. Ces avancées garantissent que le régulateur peut supporter des charges dynamiques, telles que celles rencontrées dans les systèmes de chromatographie en phase gazeuse ou de découpe laser, sans compromettre la pureté.



Conception et caractéristiques

La conception des régulateurs de pression de gaz UHP à haut débit privilégie les matériaux et la construction qui préviennent toute contamination. L'acier inoxydable, notamment l'acier inoxydable 316L, est le matériau de prédilection pour les pièces en contact avec le fluide, grâce à sa résistance à la corrosion et à ses faibles propriétés de dégazage. Des procédés d'électropolissage ou de recuit sous vide sont souvent utilisés pour obtenir des surfaces ultra-lisses, réduisant ainsi le risque d'incorporation de particules.

La technologie à membrane est essentielle aux régulateurs UHP. Les membranes liées assurent l'étanchéité entre l'élément de détection et le gaz de procédé, empêchant les fuites et garantissant la pureté du gaz. Sur les modèles à haut débit, ces membranes sont renforcées pour résister à des pressions plus élevées, généralement jusqu'à 3 000 psig en entrée et 500 psig en sortie, certains modèles pouvant supporter jusqu'à 7 500 psig pour des applications spécifiques.

Parmi ses autres caractéristiques, on retrouve des mécanismes d'autodécharge qui évacuent la surpression en toute sécurité, ainsi que des filtres intégrés pour retenir les particules. L'absence de ressorts élimine les risques de contamination liés à la fatigue ou à la corrosion du métal. Pour une pureté ultra-élevée, les régulateurs peuvent être testés à l'hélium jusqu'à un débit de 10⁻⁹ atm·cm³/s, garantissant ainsi leur étanchéité.

Les options de contrôle varient : les régulateurs manuels utilisent des boutons pour le réglage, tandis que les versions à dôme permettent un contrôle à distance ou automatisé par pression pilote. Cette flexibilité est essentielle dans les systèmes intégrés où le débit doit être modulé en temps réel.



Matériaux et construction

Le choix des matériaux est essentiel pour garantir la pureté du gaz. Le laiton est parfois utilisé dans des applications moins critiques en raison de son rapport coût-efficacité, mais pour les gaz à très haute pression (UHP), l'acier inoxydable est privilégié. Des alliages spéciaux comme l'Hastelloy peuvent être employés pour les gaz corrosifs tels que le chlore ou le chlorure d'hydrogène.

Le processus de fabrication comprend un assemblage en salle blanche afin d'éviter toute contamination aéroportée. Les composants sont souvent passivés pour former une couche d'oxyde protectrice, renforçant ainsi leur résistance aux agressions chimiques. Les joints et les joints toriques sont fabriqués à partir d'élastomères de haute pureté tels que le PTFE ou le Kalrez, qui offrent une faible perméabilité et une teneur minimale en substances extractibles.

Dans les systèmes à débit élevé, la gestion thermique est essentielle pour prévenir l'effet Joule-Thomson, susceptible d'entraîner condensation et contamination. L'utilisation de corps isolés ou de systèmes chauffants permet d'atténuer ce problème dans les écoulements cryogéniques ou à haute vitesse.



Applications

Les régulateurs de pression de gaz UHP à haut débit trouvent des applications dans de nombreux secteurs industriels où la pureté et le volume sont des critères essentiels. Dans la fabrication de semi-conducteurs, ils régulent des gaz comme l'azote, l'argon et le silane pour le traitement des plaquettes, où même des impuretés infimes peuvent compromettre les rendements. L'industrie pharmaceutique les utilise pour le confinement sous gaz inerte dans les réacteurs, garantissant ainsi la stérilité des produits.

Les instruments d'analyse, comme la spectrométrie de masse, bénéficient d'un débit stable. Dans le secteur de l'énergie, ils sont indispensables aux essais des piles à combustible à hydrogène et au traitement du gaz naturel. Les réseaux de distribution de gaz en vrac dans les hôpitaux s'appuient sur ces régulateurs pour les gaz médicaux tels que l'oxygène, où un débit élevé garantit un approvisionnement continu à de multiples points de distribution.

Des domaines émergents comme la fabrication additive et la biotechnologie tirent également parti de ces dispositifs pour un mélange et une distribution précis des gaz.



Sélection et dimensionnement

Le choix du régulateur approprié implique d'évaluer des facteurs tels que le type de gaz, les pressions d'entrée et de sortie, le débit et les exigences de pureté. La compatibilité avec le gaz (inerte, corrosif ou toxique) oriente le choix du matériau. Les courbes de débit fournies par les fabricants permettent de prévoir les performances dans des conditions spécifiques.

Le dimensionnement est crucial : des régulateurs sous-dimensionnés entraînent une instabilité de pression, tandis que des régulateurs surdimensionnés peuvent créer des volumes morts propices à la contamination. Les calculs utilisent souvent le coefficient de débit (Cv), un Cv élevé indiquant une meilleure capacité de débit. Les facteurs environnementaux, tels que la température et les vibrations, doivent également être pris en compte.



Entretien et sécurité

Un entretien régulier garantit la longévité et la sécurité. Les inspections visuelles pour détecter les fuites, les tests de pression et le nettoyage dans des installations certifiées sont systématiques. Des dispositifs de sécurité tels que les soupapes de décharge et les disques de rupture protègent contre la surpression.

Les opérateurs doivent respecter les consignes d'installation et privilégier les raccords à joint frontal aux raccords filetés pour garantir l'intégrité des systèmes UHP. Une formation aux procédures de manipulation et de purge permet de minimiser les risques.




Régulateurs de pression de gaz UHP à haut débit
Conclusion

Les régulateurs de pression de gaz UHP à haut débit incarnent la fusion de l'ingénierie de précision et de la science des matériaux, permettant aux industries de repousser les limites de la performance et de la pureté. Face à la demande croissante de débits plus élevés et de procédés plus propres, ces dispositifs continueront d'évoluer, intégrant des capteurs intelligents pour la surveillance en temps réel et l'Internet des objets (IoT) pour la maintenance prédictive. En maîtrisant leurs spécificités techniques, les ingénieurs peuvent optimiser les systèmes en termes d'efficacité, de fiabilité et de sécurité, stimulant ainsi l'innovation dans les technologies utilisant des gaz.
